ถอดอะแดปเตอร์ GPU

ทำตามคำแนะนำในส่วนนี้เพื่อถอดอะแดปเตอร์ GPU

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

ขั้นตอน

หมายเหตุ
อะแดปเตอร์ GPU อาจแตกต่างจากที่แสดงในภาพประกอบ ทั้งนี้ขึ้นอยู่กับแต่ละประเภท

  1. เตรียมการสำหรับงานนี้
    1. หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู การเปลี่ยนเซิร์ฟเวอร์
    2. ถอดฝาครอบด้านบน ดูถอดฝาครอบด้านบน
    3. ถอดสายไฟของ GPU ออกจากอะแดปเตอร์ GPU
      หมายเหตุ

      สายไฟ GPU จำเป็นเฉพาะเมื่อพลังงาน GPU มากกว่าหรือเท่ากับ 75 W

  2. ถอดส่วนประกอบตัวยกที่ติดตั้งอะแดปเตอร์ GPU ออก

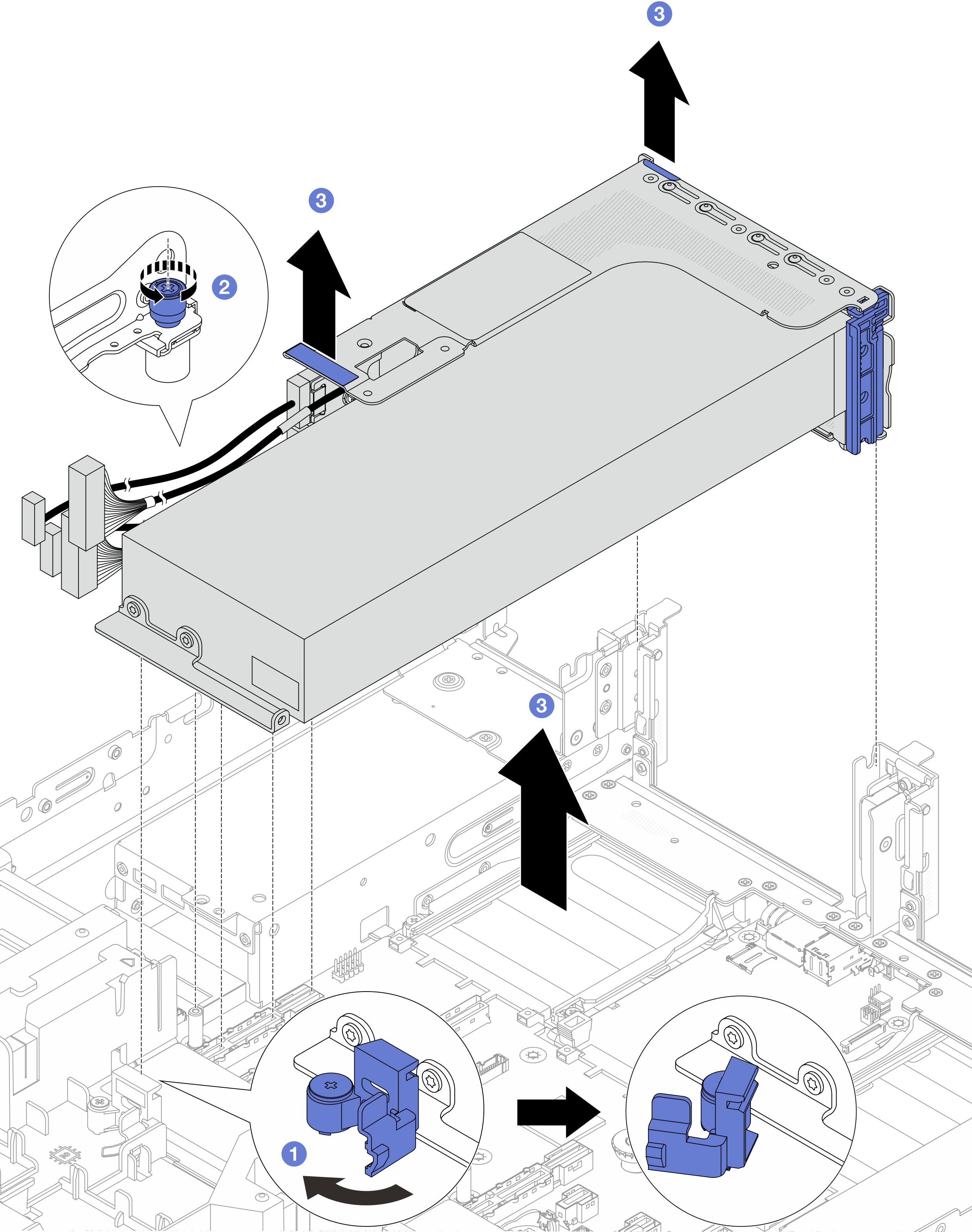

    รูปที่ 1. การถอดส่วนประกอบตัวยก
    Removing the riser assembly
    1. เปิดสายยูสีน้ำเงินบนแผ่นกั้นลม GPU
    2. คลายสกรูที่ยึดส่วนประกอบตัวยกออก
    3. ยกส่วนประกอบตัวยกขึ้นเล็กน้อย และถอดสายการ์ดตัวยกออกจากแผงโปรเซสเซอร์ แล้วยกส่วนประกอบตัวยกออกจากตัวเครื่อง
      ข้อควรสนใจ
      เพื่อหลีกเลี่ยงความเสียหายต่อส่วนประกอบแผงระบบ ตรวจสอบให้แน่ใจว่าคุณได้ทำตามคำแนะนำใน การเดินสายภายใน เมื่อถอดสายออกจากส่วนประกอบแผงระบบ
  3. ถอดอะแดปเตอร์ GPU ออกจากตัวครอบตัวยก

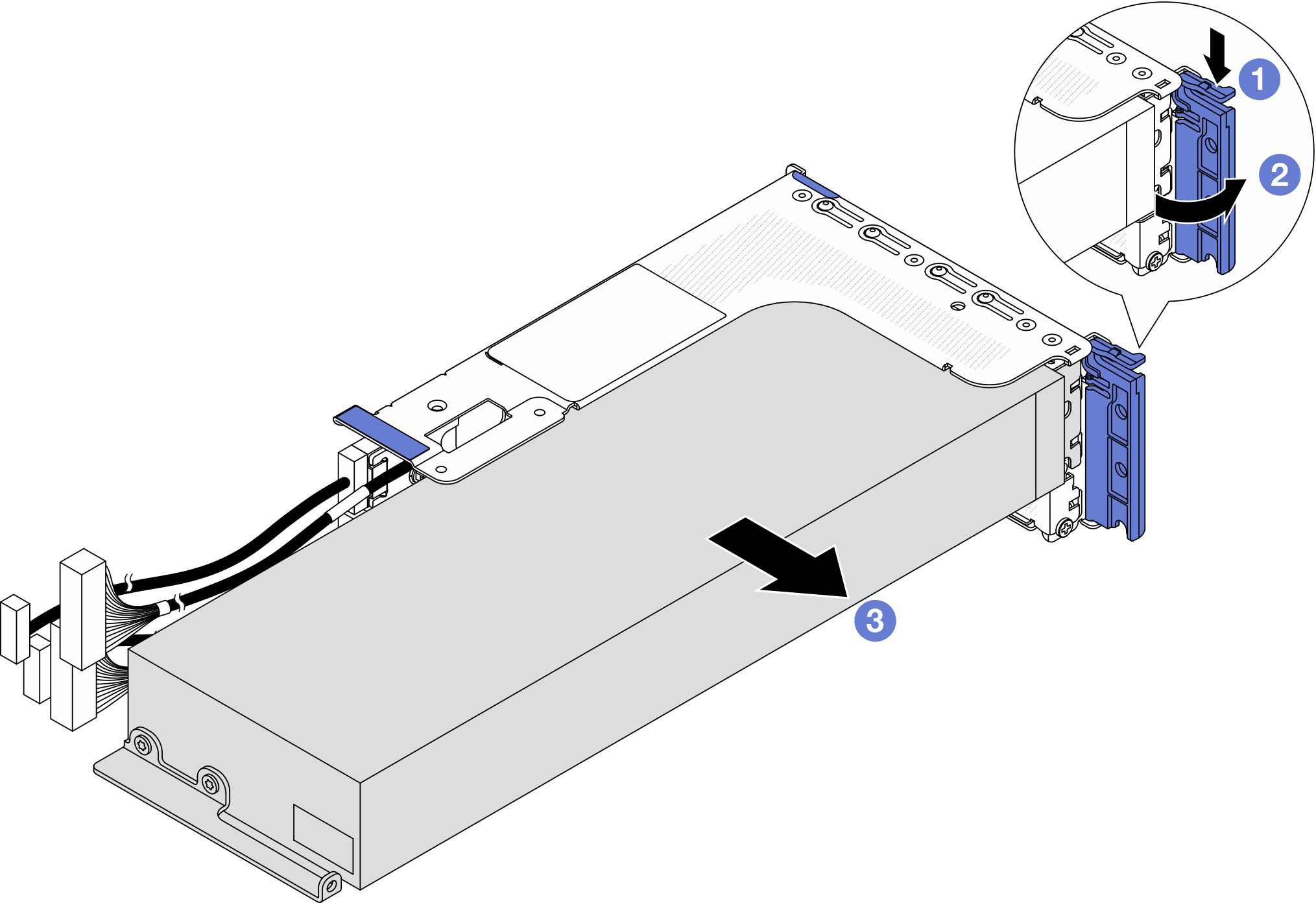

    รูปที่ 2. การถอดอะแดปเตอร์ GPU
    Removing the GPU adapter
    1. กดคลิปยึดลง
    2. หมุนสลักยึดไปยังตำแหน่งเปิด
    3. จับที่ขอบของอะแดปเตอร์ GPU และค่อยๆ ดึงออกจากช่องเสียบ PCIe

หลังจากดำเนินการเสร็จ

หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
