ติดตั้งอะแดปเตอร์ GPU

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งก์อะแดปเตอร์ GPU

เกี่ยวกับงานนี้

ยิ่ง GPU ใช้พลังงานสูงต้องใช้ PSU ที่กำลังไฟสูงขึ้นด้วย ใช้ Lenovo Capacity Planner เพื่อคำนวณความจุพลังงานที่มีการกำหนดค่าสำหรับเซิร์ฟเวอร์ อ่านข้อมูลเพิ่มเติมเกี่ยวกับ Lenovo Capacity Planner ได้ที่:

เว็บไซต์ Lenovo Capacity Planner

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

  • รองรับอะแดปเตอร์ GPU บนเซิร์ฟเวอร์บางรุ่นโดยมีข้อกำหนด ดู กฎการระบายความร้อน

ขั้นตอน

หมายเหตุ
อะแดปเตอร์ GPU อาจแตกต่างจากที่แสดงในภาพประกอบ ทั้งนี้ขึ้นอยู่กับแต่ละประเภท

  1. ให้นำบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตที่บรรจุชิ้นส่วนตัวใหม่ไปสัมผัสกับพื้นผิวที่ไม่มีการทาสีด้านนอกของเซิร์ฟเวอร์ จากนั้น นำชิ้นส่วนตัวใหม่ดังกล่าวออกจากบรรจุภัณฑ์แล้ววางบนพื้นผิวที่มีการป้องกันไฟฟ้าสถิต
  2. (ไม่บังคับ) ติดตั้งแผงครอบที่จำเป็นบนแผ่นกั้นลม GPU ดูรายละเอียดที่ การเปลี่ยน GPU
  3. ค้นหาช่องเสียบ PCIe ที่เหมาะสมสำหรับอะแดปเตอร์ GPU ตัวใหม่ ดู ช่องเสียบ PCIe และอะแดปเตอร์ PCIe
  4. ติดตั้งอะแดปเตอร์ GPU เข้ากับช่องเสียบ PCIe บนการ์ดตัวยก

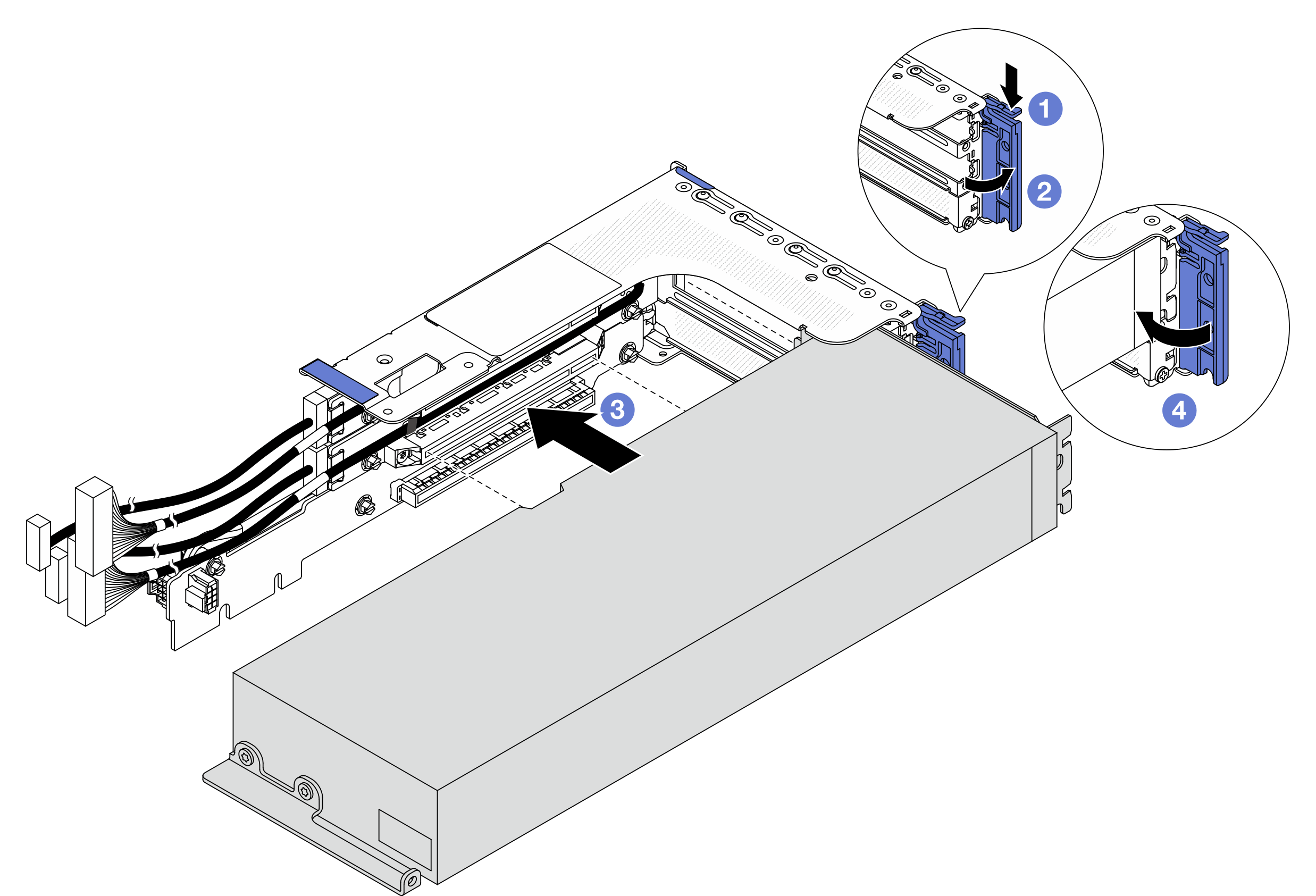

    รูปที่ 1. การติดตั้งอะแดปเตอร์ GPU
    Installing the GPU adapter
    1. กดคลิปยึดลง
    2. หมุนสลักยึดไปยังตำแหน่งเปิด
    3. จัดแนวอะแดปเตอร์ GPU ให้ตรงกับช่องเสียบ PCIe บนการ์ดตัวยก แล้วค่อยๆ กดอะแดปเตอร์ GPU เป็นแนวตรงลงในช่องจนกว่าจะเข้าที่แน่นดี
    4. ปิดสลักสีน้ำเงิน
  5. เชื่อมต่อสายการ์ดตัวยกเข้ากับแผงโปรเซสเซอร์ ดู การเดินสายภายใน
  6. ติดตั้งส่วนประกอบตัวยกที่มีอะแดปเตอร์ GPU

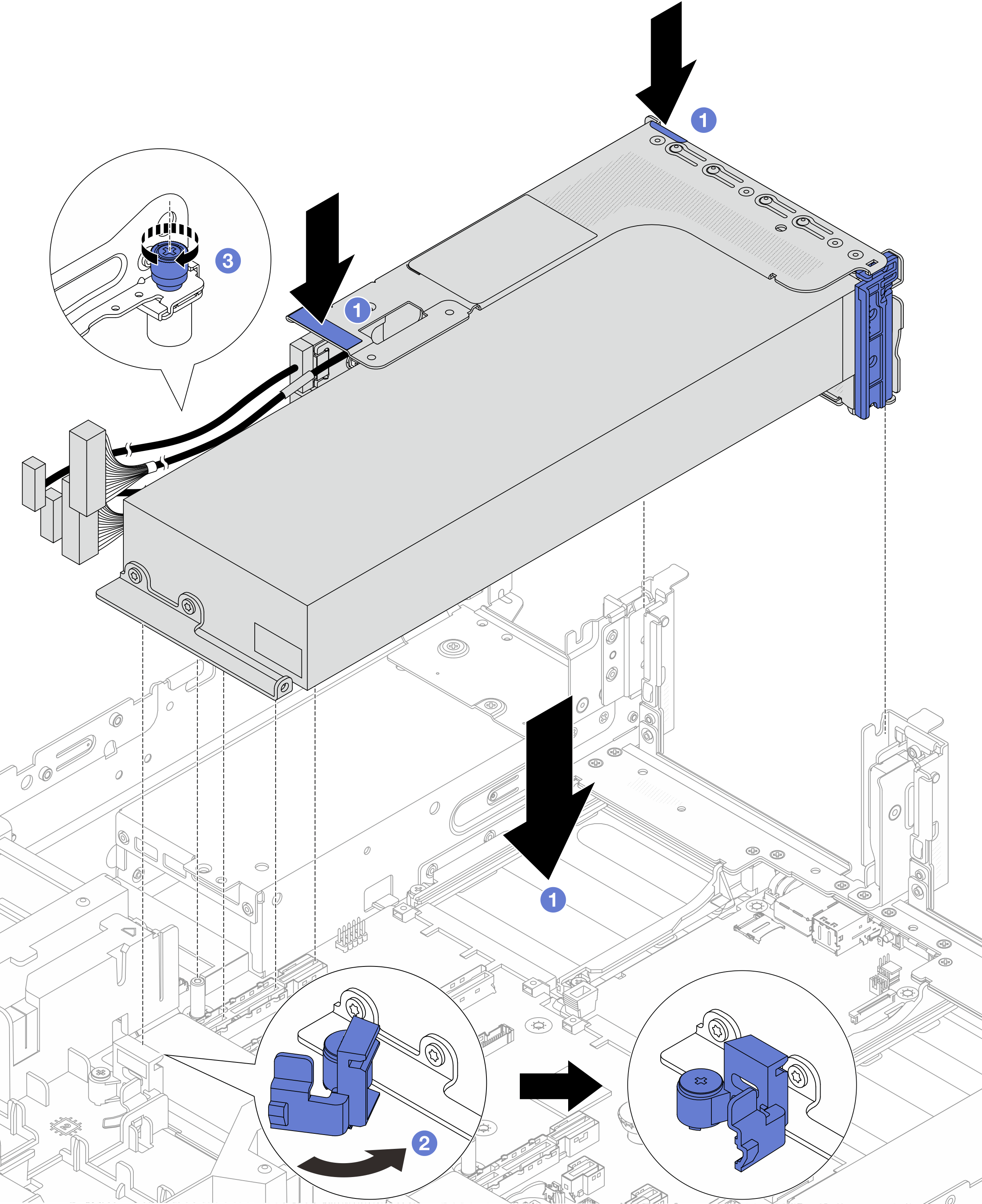

    รูปที่ 2. การติดตั้งส่วนประกอบตัวยกที่มีอะแดปเตอร์ GPU
    Installing the riser assembly with GPU adapter
    1. วางส่วนประกอบตัวยกลงในตัวเครื่อง
    2. ปิดสลักสีน้ำเงินบนแผ่นกั้นลม GPU เพื่อยึดปลายอะแดปเตอร์ GPU ให้เข้าที่
    3. ขันสกรูให้แน่นเพื่อยึดส่วนประกอบตัวยก
  7. เชื่อมต่อสายไฟ GPU เข้ากับอะแดปเตอร์ GPU ดู การเดินสายภายใน
    หมายเหตุ

    สายไฟ GPU จำเป็นเฉพาะเมื่อพลังงาน GPU มากกว่าหรือเท่ากับ 75 W

หลังจากดำเนินการเสร็จ

ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
