GPU-Adapter installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um einen GPU-Adapter zu installieren.

Zu dieser Aufgabe

Eine höhere GPU-Leistung erfordert eine höhere PSU-Leistung. Verwenden Sie Lenovo Capacity Planner, um die erforderliche Leistungskapazität für die Serverkonfiguration zu berechnen. Weitere Informationen zu Lenovo Capacity Planner sind hier verfügbar:

Website zu Lenovo Capacity Planner

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

  • GPU-Adapter werden bei einigen Servermodellen mit gewissen Anforderungen unterstützt. Informationen dazu finden Sie im Abschnitt Temperaturregeln.

Vorgehensweise

Anmerkung
Je nach Typ weicht Ihr GPU-Adapter möglicherweise von den Abbildungen ab.

  1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die neue Komponente befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die neue Komponente aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
  2. (Optional) Installieren Sie die erforderliche Abdeckblende an der GPU-Luftführung. Informationen hierzu finden Sie unter GPU austauschen.
  3. Suchen Sie den entsprechenden PCIe-Steckplatz für den neuen GPU-Adapter. Siehe PCIe-Steckplätze und PCIe-Adapter.
  4. Installieren Sie den GPU-Adapter im PCIe-Steckplatz auf der Adapterkarte.

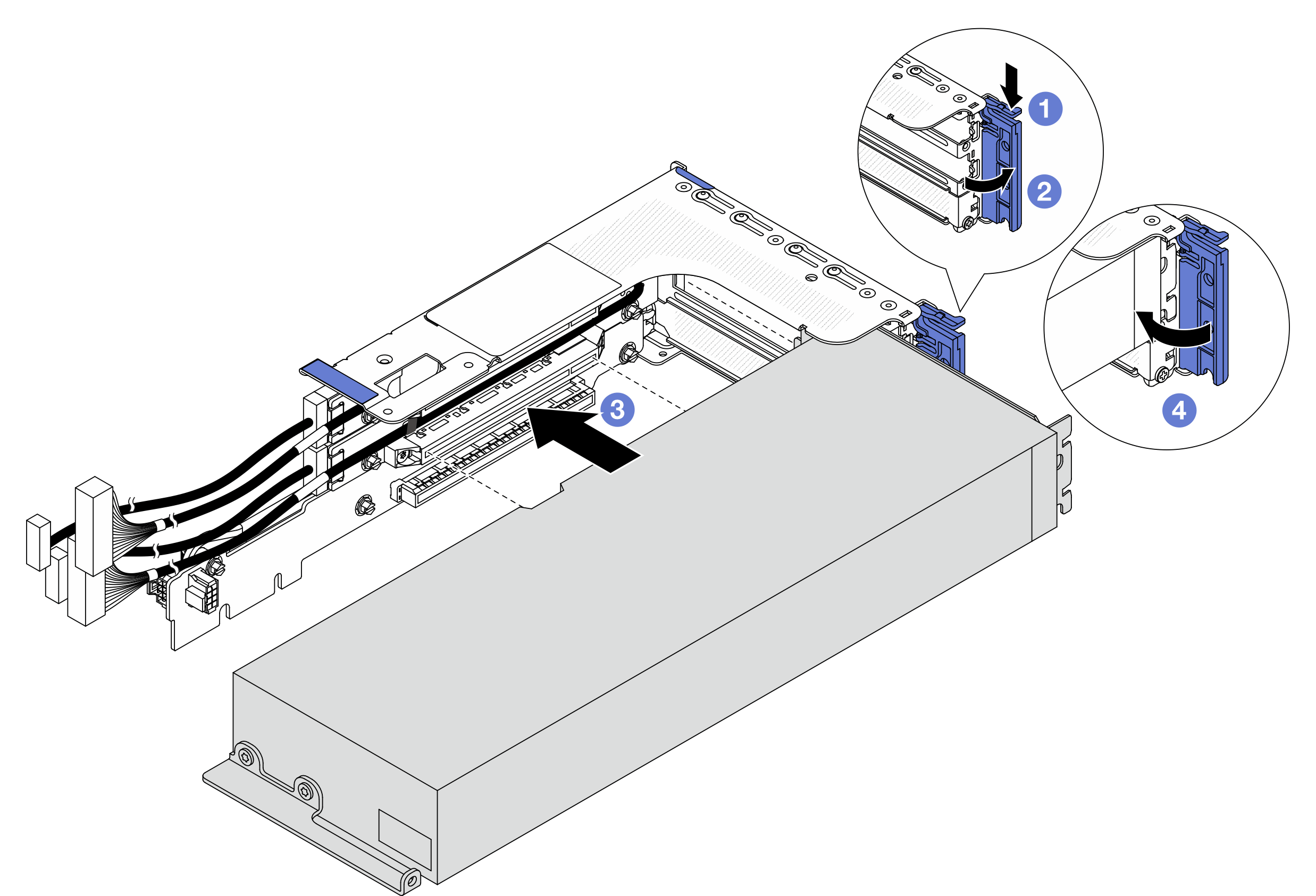

    Abbildung 1. Installation des GPU-Adapters
    Installing the GPU adapter
    1. Drücken Sie die Halteklammer nach unten.
    2. Drehen Sie die Sicherung in die geöffnete Position.
    3. Richten Sie den GPU-Adapter am PCIe-Steckplatz auf der Adapterkarte aus. Schieben Sie dann den GPU-Adapter vorsichtig gerade in den Steckplatz, bis er ordnungsgemäß eingesetzt ist.
    4. Schließen Sie die blaue Verriegelung.
  5. Schließen Sie die Kabel der Adapterkarte an die Prozessorplatine an. Siehe Interne Kabelführung.
  6. Installieren Sie die Adapterkartenbaugruppe mit dem GPU-Adapter.

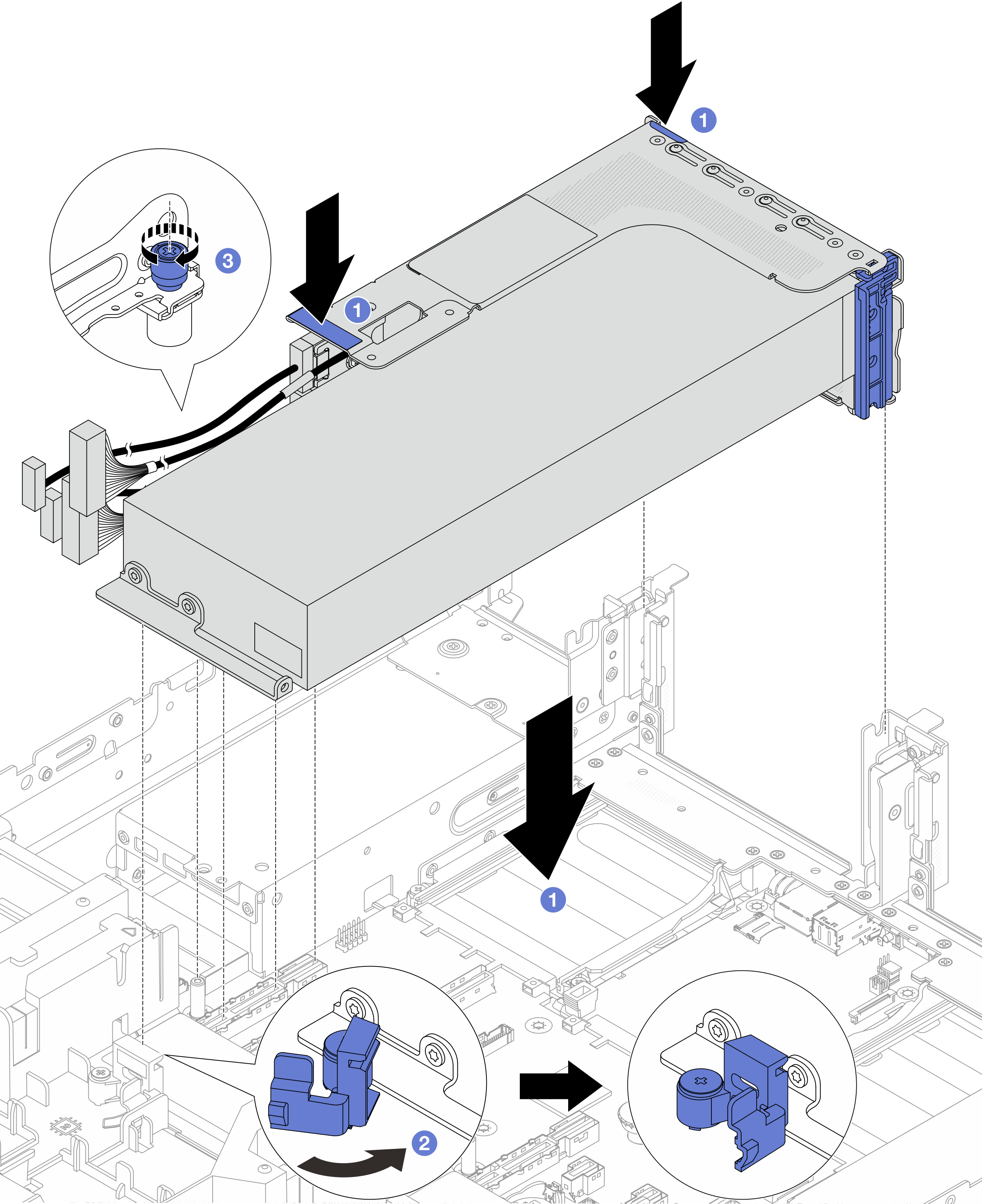

    Abbildung 2. Installieren der Adapterkartenbaugruppe mit GPU-Adapter
    Installing the riser assembly with GPU adapter
    1. Senken Sie die Adapterkartenbaugruppe in das Gehäuse ab.
    2. Schließen Sie die blaue Verriegelung an der GPU-Luftführung, um das Ende des GPU-Adapters zu befestigen.
    3. Ziehen Sie die Schraube fest, um die Adapterkartenbaugruppe zu fixieren.
  7. Schließen Sie das GPU-Netzkabel an den GPU-Adapter an. Siehe Interne Kabelführung.
    Anmerkung

    Das GPU-Netzkabel wird nur benötigt, wenn die GPU-Leistung größer als oder gleich 75 W ist.

Nach dieser Aufgabe

Schließen Sie den Austausch von Komponenten ab, (Siehe Austausch von Komponenten abschließen.)
