Instalar o adaptador de GPU

Siga as instruções nesta seção para instalar um adaptador de GPU.

Sobre esta tarefa

A energia de GPU mais alta requer energia de PSU mais alta. Use Lenovo Capacity Planner para calcular a capacidade de energia necessária para o que está configurado para o servidor. Mais informações sobre o Lenovo Capacity Planner estão disponíveis em:

Site do Lenovo Capacity Planner

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

  • Os adaptadores GPU são suportados em alguns modelos de servidor com requisitos. Consulte Regras térmicas.

Procedimento

Nota
Dependendo do tipo específico, seu adaptador de GPU pode ser diferente do mostrado nas ilustrações.

  1. Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor. Em seguida, remova a nova peça do pacote e coloque-a em uma superfície antiestática.
  2. (Opcional) Instale um preenchedor necessário no defletor de ar da GPU. Para obter detalhes, consulte Substituição de GPU.
  3. Localize o slot PCIe apropriado do novo adaptador de GPU. Consulte Slots PCIe e adaptadores PCIe
  4. Instale o adaptador de GPU no slot PCIe na placa riser.

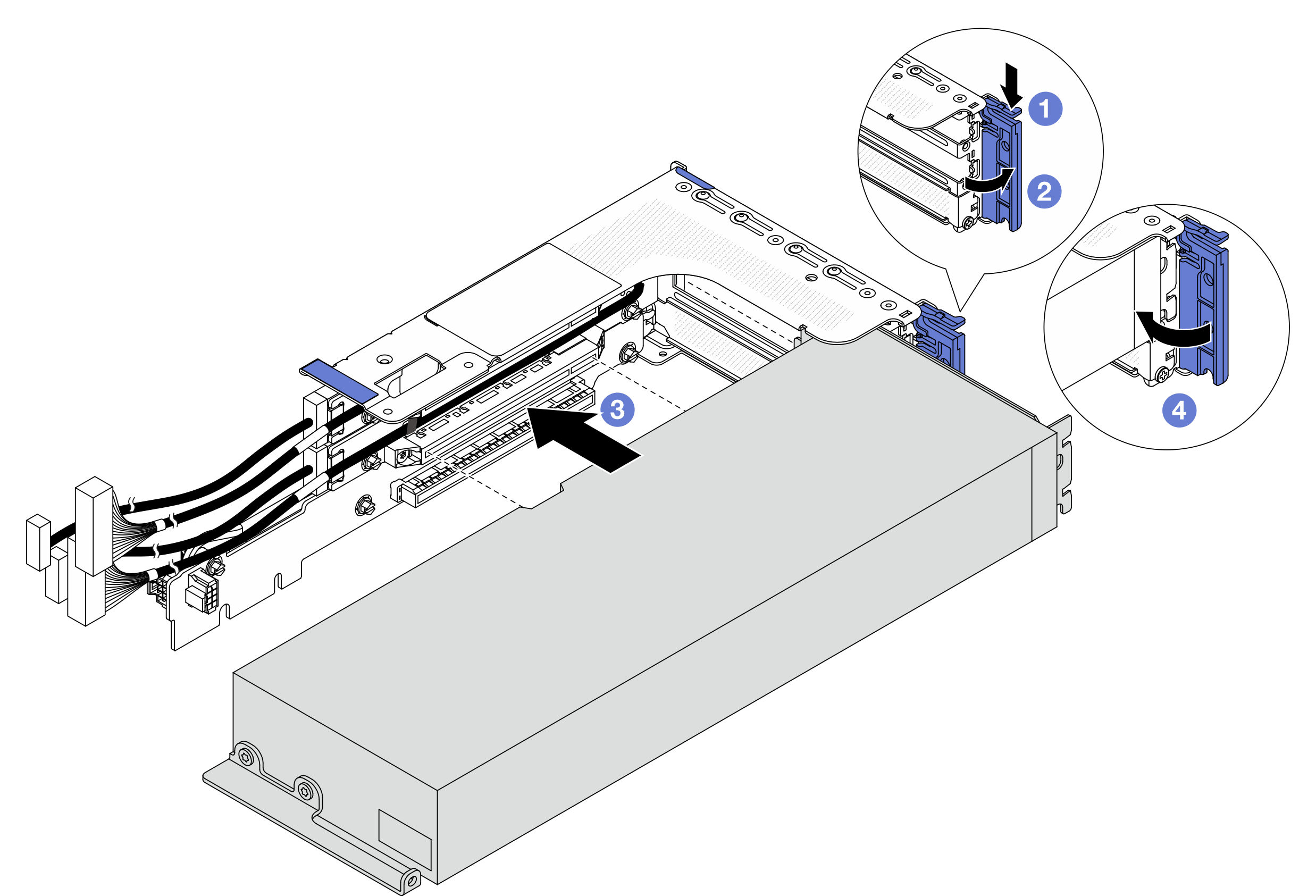

    Figura 1. Instalando o adaptador GPU
    Installing the GPU adapter
    1. Pressione o clipe do retentor para baixo.
    2. Gire a trava de retenção para a posição aberta.
    3. Alinhe o adaptador de GPU com o slot PCIe na placa riser. Em seguida, pressione o adaptador de GPU diretamente no slot até prendê-lo com firmeza.
    4. Feche a trava azul.
  5. Conecte os cabos da placa riser à placa do processador. Consulte Roteamento de cabos internos.
  6. Instale o conjunto de placa riser com o adaptador de GPU.

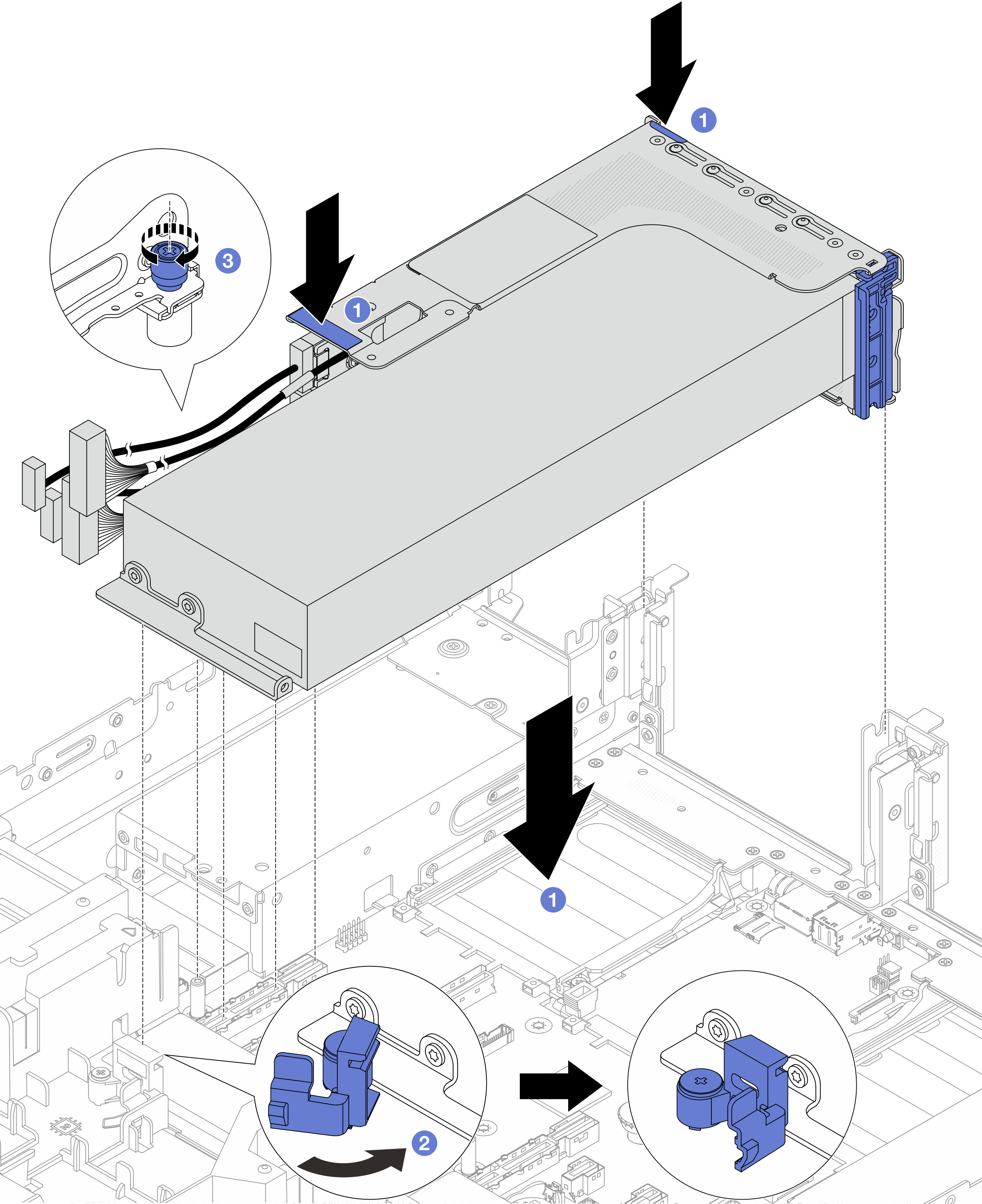

    Figura 2. Instalação do conjunto de placa riser com o adaptador GPU
    Installing the riser assembly with GPU adapter
    1. Abaixe o conjunto de placa riser no chassi.
    2. Feche a trava azul no defletor de ar da GPU para fixar a extremidade do adaptador GPU.
    3. Aperte o parafuso para prender o conjunto de placa riser.
  7. Conecte o cabo de alimentação da GPU ao seu respectivo adaptador. Consulte Roteamento de cabos internos.
    Nota

    O cabo de alimentação da GPU é necessário apenas quando a potência da GPU é maior ou igual a 75 W.

Depois de concluir

Conclua a substituição de peças. Consulte Concluir a substituição de peças.
