安裝 GPU 配接卡

請依照本節中的指示安裝 GPU 配接卡。

關於此作業

更高的 GPU 功率需要更高的 PSU 功率。請使用 Lenovo Capacity Planner 來計算為伺服器配置的裝置所需的功率容量。如需 Lenovo Capacity Planner 的相關資訊，請造訪：

Lenovo Capacity Planner 網站

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

  • 部分符合需求的伺服器型號支援 GPU 配接卡。請參閱散熱規則。

程序

註
視特定類型而定，您的 GPU 配接卡可能與圖示中顯示的有所不同。

  1. 將裝有新零件的防靜電保護袋與伺服器外部任何未上漆的表面進行接觸。然後從保護袋中取出新零件，並將其放置在防靜電表面上。
  2. （選配）在 GPU 空氣擋板上安裝所需的填充板。如需詳細資料，請參閱 更換 GPU。
  3. 找出適用於新 GPU 配接卡的適當 PCIe 插槽。請參閱PCIe 插槽和 PCIe 配接卡
  4. 將 GPU 配接卡安裝到擴充卡上的 PCIe 插槽中。

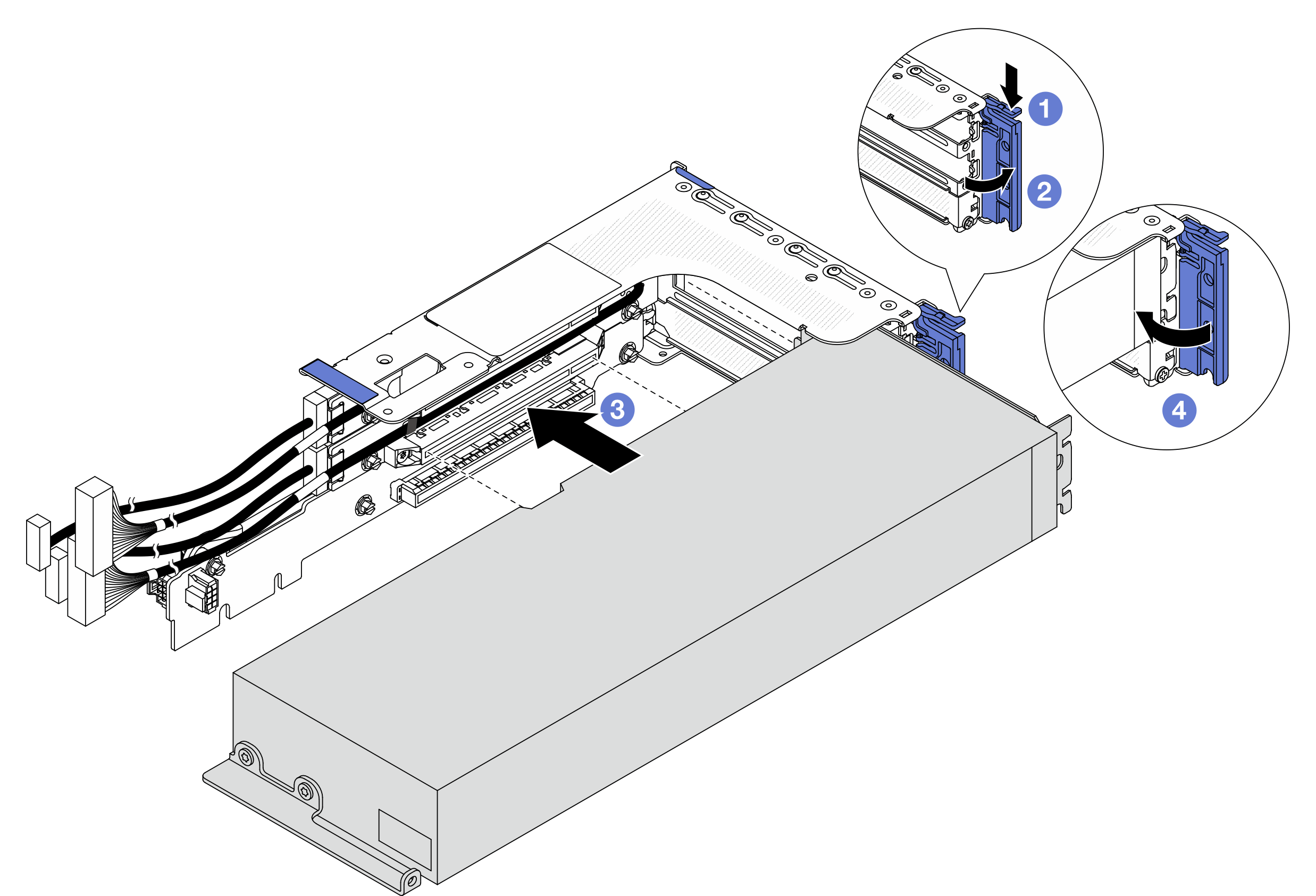

    圖 1. 安裝 GPU 配接卡
    Installing the GPU adapter
    1. 將固定夾向下按壓。
    2. 將固定閂鎖旋轉至打開位置。
    3. 將 GPU 配接卡對齊擴充卡上的 PCIe 插槽。然後，小心地將 GPU 配接卡直接壓入插槽，直到其固定到位。
    4. 合上藍色閂鎖。
  5. 將擴充卡纜線連接到處理器板。請參閱內部纜線佈線。
  6. 安裝配備 GPU 配接卡的擴充卡組件。
    圖 2. 安裝配備 GPU 配接卡的擴充卡組件
    Installing the riser assembly with GPU adapter
    1. 將擴充卡組件向下放入機箱。
    2. 關閉 GPU 空氣擋板上的藍色閂鎖，以固定 GPU 配接卡的末端。
    3. 鎖緊螺絲以固定擴充卡組件。
  7. 將 GPU 電源線連接到 GPU 配接卡。請參閱內部纜線佈線。
    註

    僅當 GPU 電源大於或等於 75 W 時，才需要 GPU 電源線。

在您完成之後

完成零件更換請參閱完成零件更換。
