GPU 어댑터 설치

이 섹션의 지침에 따라 GPU 어댑터를 설치하십시오.

이 작업 정보

GPU 전력이 높을수록 더 높은 PSU 전력이 필요합니다. Lenovo Capacity Planner을(를) 사용하여 서버에 구성된 항목에 필요한 전력 용량을 계산하십시오. Lenovo Capacity Planner에 대한 자세한 정보는 다음에서 확인할 수 있습니다.

Lenovo Capacity Planner 웹 사이트

주의
  • 설치 지침안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

  • GPU 어댑터는 요구 사항이 있는 일부 서버 모델에서 지원됩니다. 열 규칙의 내용을 참조하십시오.

절차

특정 유형에 따라 GPU 어댑터가 그림에 표시된 것과 다를 수 있습니다.

  1. 새 부품이 들어 있는 정전기 방지 포장재를 서버 외부의 도포되지 않은 표면에 대십시오. 그런 다음 포장재에서 새 부품을 꺼내 정전기 방지 표면에 놓으십시오.
  2. (선택 사항) GPU 공기 조절 장치에 필요한 필러를 설치하십시오. 세부 정보는 GPU 교체의 내용을 참조하십시오.
  3. 새 GPU 어댑터에 맞는 적절한 PCIe 슬롯을 찾으십시오. PCIe 슬롯 및 PCIe 어댑터의 내용을 참조하십시오.
  4. GPU 어댑터를 라이저 카드의 PCIe 슬롯에 설치하십시오.

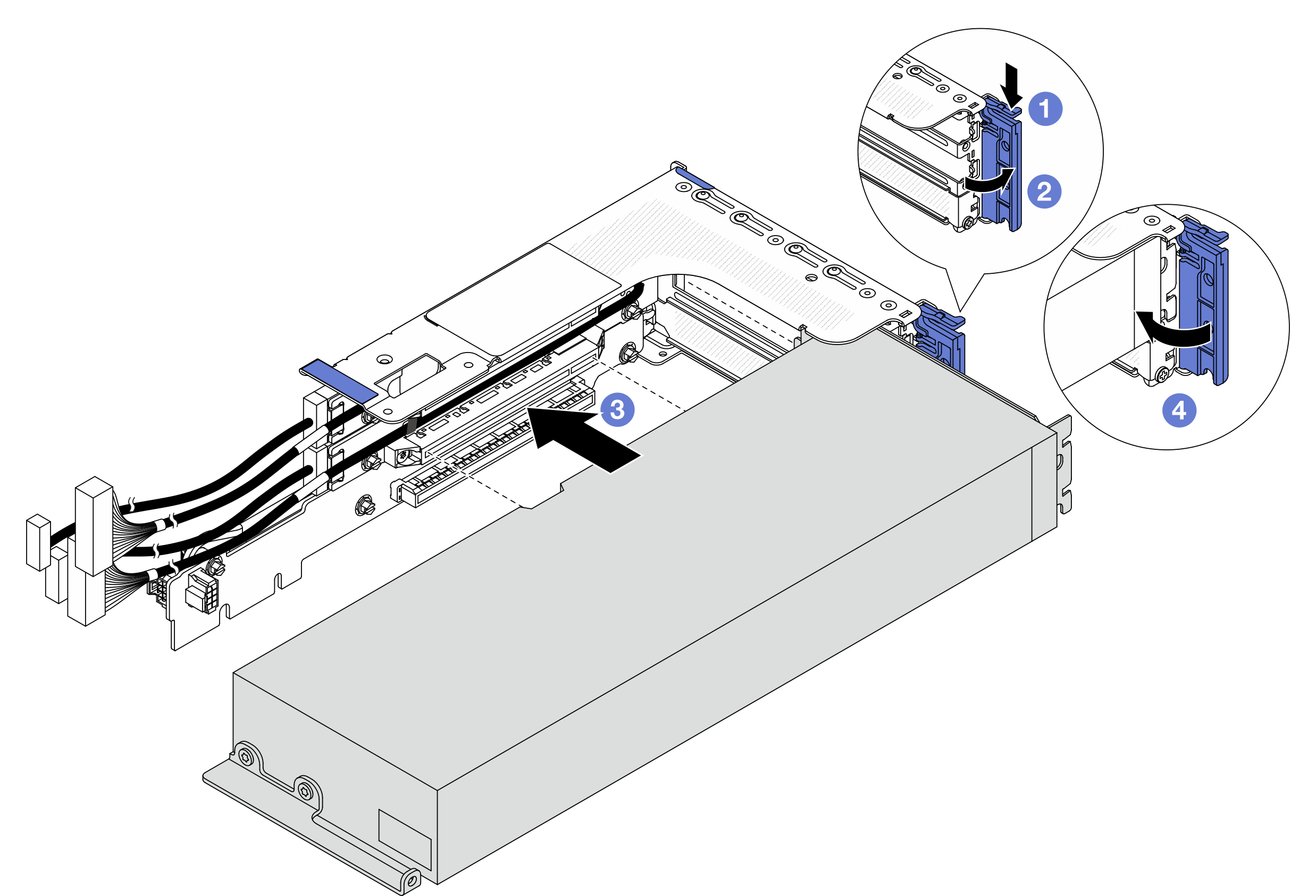

    그림 1. GPU 어댑터 설치
    Installing the GPU adapter
    1. 고정 클립을 아래쪽으로 누르십시오.
    2. 고정 브래킷을 열림 위치로 돌리십시오.
    3. GPU 어댑터를 라이저 카드의 PCIe 슬롯에 맞추십시오. 그런 다음, GPU 어댑터가 완전히 장착될 때까지 조심스럽게 GPU 어댑터를 눌러서 슬롯에 똑바로 끼우십시오.
    4. 파란색 래치를 닫으십시오.
  5. 프로세서 보드에 라이저 카드 케이블을 연결하십시오. 내장 케이블 배선의 내용을 참조하십시오.
  6. GPU 어댑터로 라이저 어셈블리를 설치하십시오.

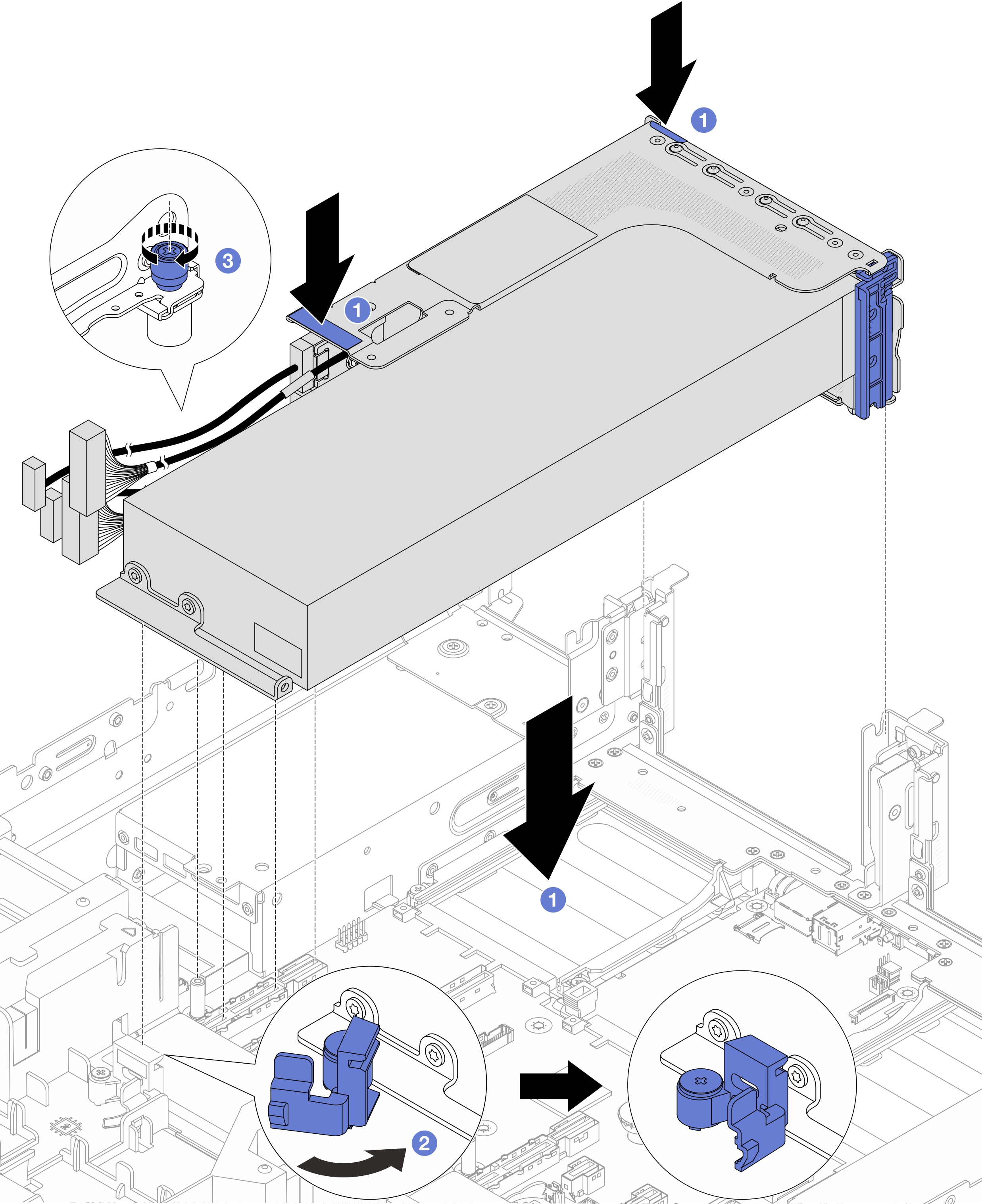

    그림 2. GPU 어댑터로 라이저 어셈블리 설치
    Installing the riser assembly with GPU adapter
    1. 섀시에 맞춰 라이저 어셈블리를 낮추십시오.
    2. GPU 공기 조절 장치의 파란색 래치를 닫고 GPU 어댑터의 끝을 고정하십시오.
    3. 나사를 조여 라이저 어셈블리를 고정하십시오.
  7. GPU 전원 케이블을 GPU 어댑터에 연결하십시오. 내장 케이블 배선의 내용을 참조하십시오.

    GPU 전원 케이블은 GPU 전원이 75W 이상인 경우에만 필요합니다.

완료한 후

부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
