PCIe 슬롯 및 PCIe 어댑터

이 주제에서는 PCIe 어댑터에 대한 설치 규칙을 제공합니다.

슬롯 구성​

다음 표에는 서버 각 면의 PCIe 슬롯 구성이 나열되어 있습니다.
주
각 라이저 어셈블리에서 사용할 수 있는 라이저 케이지에 대해서는 뒷면 라이저 어셈블리 및 PCIe 어댑터 교체의 내용을 참조하십시오.
LP: 로우 프로파일, FH: 전체 높이, HL: 절반 길이, FL: 전체 길이
PCIe 슬롯

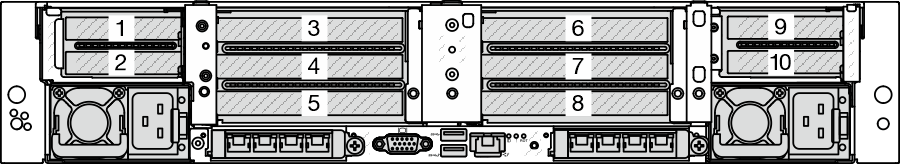

그림 1. PCIe 슬롯 10개가 있는 뒷면 보기

라이저 어셈블리 1라이저 어셈블리 2
슬롯 1: x8(CPU1), LP슬롯 3: x8(CPU1), FH/FL슬롯 3: x16(CPU1), FH/FL
슬롯 2: x8(CPU1), LP슬롯 4: x16(CPU1), FH/FL슬롯 4: x16(CPU1), FH/FL
 슬롯 5: x16(CPU1), FH/HL슬롯 5: 비어 있음
라이저 어셈블리 4라이저 어셈블리 3
슬롯 9: x8(CPU2), LP슬롯 6: x8(CPU2), FH/FL슬롯 6: x16(CPU2), FH/FL
슬롯 10: x8(CPU2), LP슬롯 7: x16(CPU2), FH/FL슬롯 7: x16(CPU2), FH/FL
 슬롯 8: x16(CPU2), FH/HL슬롯 8: 비어 있음

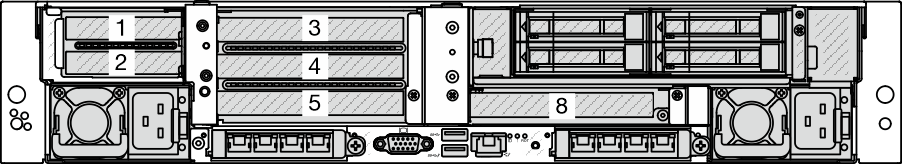

그림 2. PCIe 슬롯 6개가 있는 뒷면 보기

라이저 어셈블리 1라이저 어셈블리 2
슬롯 1: x8(CPU1), LP슬롯 3: x8(CPU1), FH/FL슬롯 3: x16(CPU1), FH/FL
슬롯 2: x8(CPU1), LP슬롯 4: x16(CPU1), FH/FL슬롯 4: x16(CPU1), FH/FL
 슬롯 5: x16(CPU1), FH/HL슬롯 5: 비어 있음
라이저 어셈블리 3
슬롯 8: x16(CPU2), FH/HL

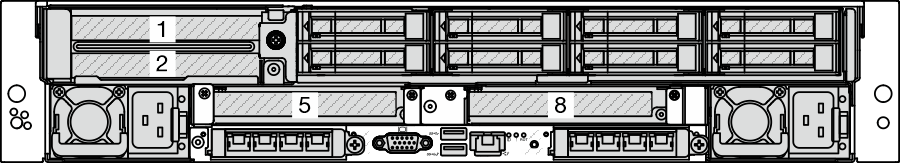

그림 3. PCIe 슬롯 4개가 있는 뒷면 보기

라이저 어셈블리 1라이저 어셈블리 2라이저 어셈블리 3
슬롯 1: x8(CPU1), FH/HL슬롯 5: x16(CPU1), FH/HL슬롯 8: x16(CPU2), FH/HL
슬롯 2: x16(CPU1), FH/HL

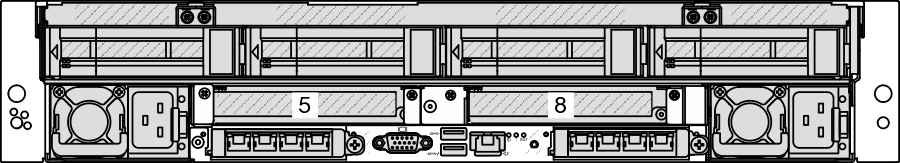

그림 4. PCIe 슬롯 2개가 있는 뒷면 보기

라이저 어셈블리 2라이저 어셈블리 3
슬롯 5: x16(CPU1), FH/HL슬롯 8: x16(CPU2), FH/HL

지원되는 라이저 카드​

다음 표에는 각 슬롯에서 지원되는 라이저 카드가 나열되어 있습니다.

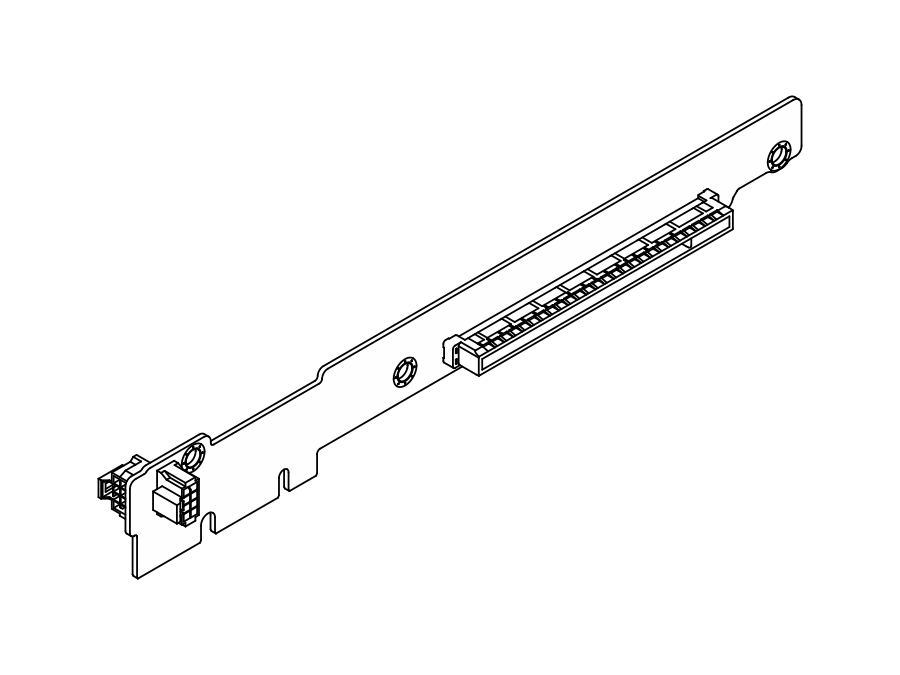

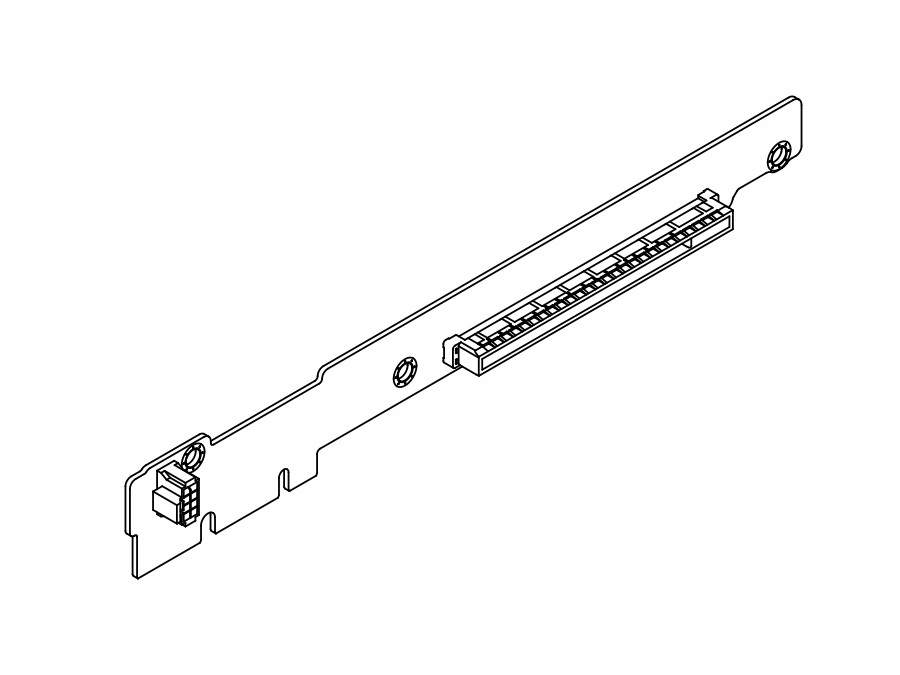

그림 5. 리지드 라이저 카드

주

이 라이저 카드는 슬롯 5/8에 장착됩니다.

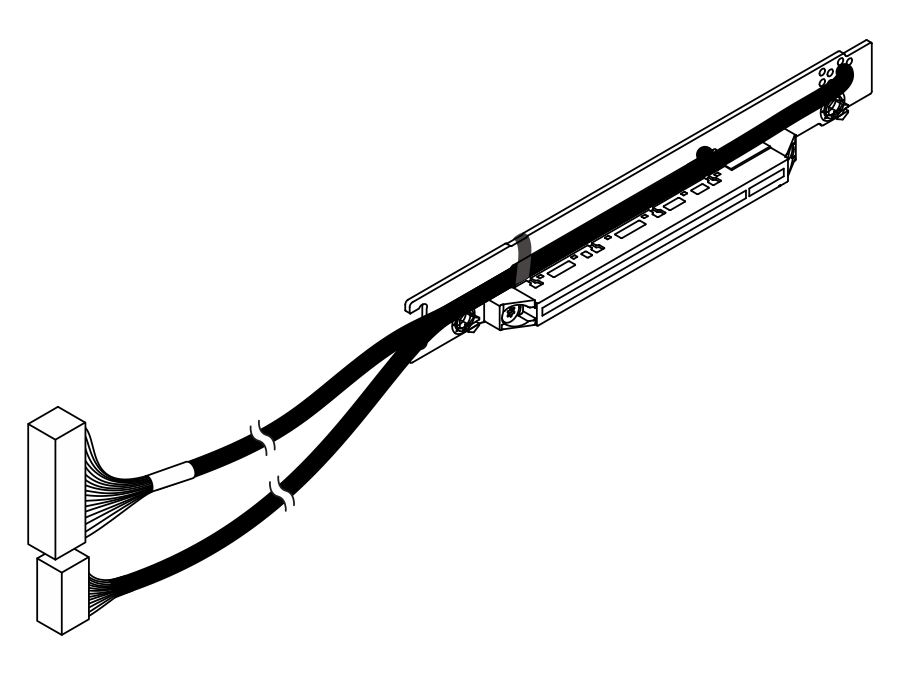

그림 6. 케이블 라이저 카드(Gen5 x8, 500/400mm)

주

이 라이저 카드는 8 x 2.5" 뒷면 드라이브 케이지가 없는 구성의 슬롯 1/2/9/10에 장착됩니다.

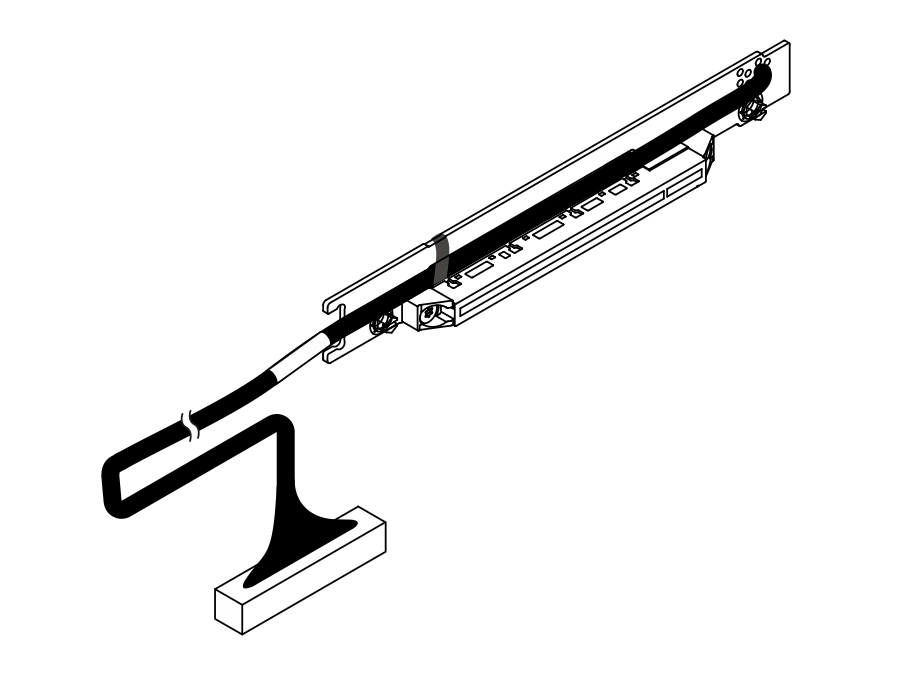

그림 7. 케이블 라이저 카드(Gen5 x8, 350mm)

주

이 라이저 카드는 8 x 2.5" 뒷면 드라이브 케이지가 없는 구성의 경우 슬롯 3/6에 장착되고, 8 x 2.5" 뒷면 드라이브 케이지가 있는 구성에서는 슬롯 1에 장착됩니다.

그림 8. 전원 커넥터가 있는 케이블 라이저 카드(Gen5 x16, 300mm, 슬롯 3/6)

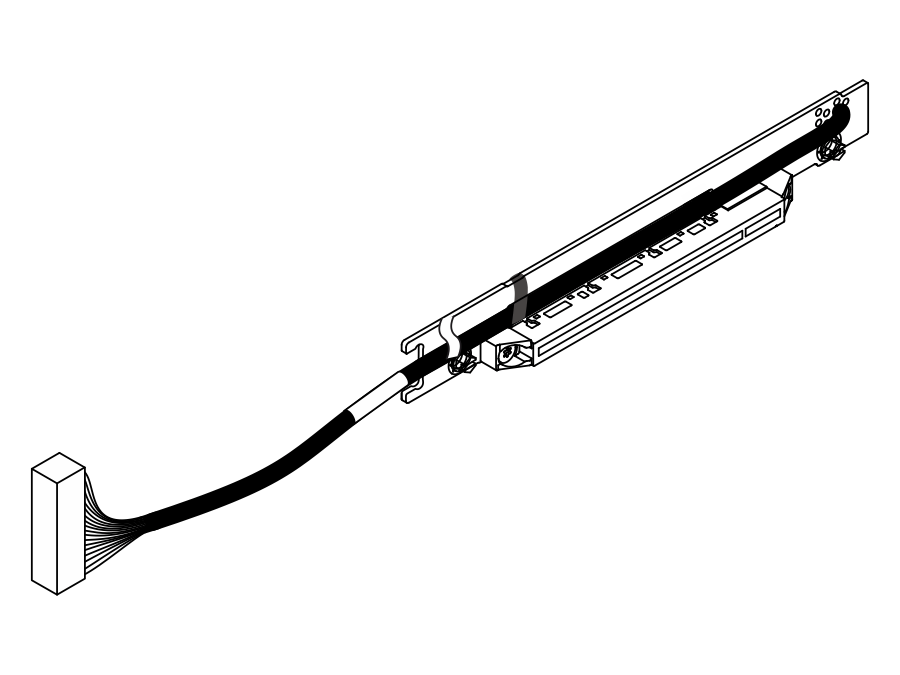

그림 9. 케이블 라이저 카드(Gen5 x16, 300mm)

주

이 라이저 카드는 8 x 2.5" 뒷면 드라이브 케이지가 없는 구성의 경우 슬롯 4/7에 장착되고, 8 x 2.5" 뒷면 드라이브 케이지가 있는 구성에서는 슬롯 2에 장착됩니다.

그림 10. 전원 연결부가 있는 케이블 라이저 카드(Gen5 x16, 300mm, 슬롯 4/7)

지원되는 PCIe 어댑터 및 슬롯 우선순위​

다음 표는 일반적인 PCIe 어댑터에 권장되는 슬롯 설치 우선순위를 보여줍니다.

PCIe 어댑터최대 지원권장 슬롯 우선순위
GPU 어댑터
FHFL DW GPU2

  • CPU 1개: 4

  • CPU 2개: 4, 7

FHFL SW GPU: RTX 4000 Ada4

  • 1 CPU: 4, 3(x16)

  • CPU 2개: 4, 7, 3(x16), 6(x16)

HHHL SW GPU: L410

  • 1 CPU: 5, 4, 3, 1, 2

  • 2 CPU: 5, 8, 4, 7, 3, 6, 1, 2, 9, 10

데이터 처리 장치(DPU)

ThinkSystem NVIDIA BlueField-3 VPI QSFP112 2P 200G PCIe Gen5 x16 B3220

2

  • CPU 1개: 4, 3(x16), 5

  • CPU 2개: 4, 7, 3(x16), 6(x16), 5, 8

내부 사용자 지정 폼 팩터(CFF) RAID/HBA/확장기

440-16i, 940-16i

1

PCIe 슬롯에 설치되지 않습니다.

CFF RAID/HBA/확장기 어댑터는 앞면 백플레인과 시스템 보드 어셈블리 사이에 설치된 2.5" 드라이브 베이 섀시에서만 지원됩니다.

ThinkSystem 48 port 12Gb Internal Expander

내부 표준 폼 팩터(SFF) RAID/HBA 어댑터

5350-8i, 9350-8i, 545-8i, 940-8i

3
  • CPU 1개:

    • 1, 2, 3(x8), 5, 4

    • 1, 2, 5, 4, 3(x16)

  • CPU 2개:

    • 1, 2, 3(x8), 6(x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3(x16), 6(x16)

4350-16i, 440-16i, 9350-16i, 940-16i

2
외부 RAID/HBA 어댑터

440-16e

10
  • CPU 1개:

    • 1, 2, 3(x8), 5, 4

    • 1, 2, 5, 4, 3(x16)

  • CPU 2개:

    • 1, 2, 3(x8), 6(x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3(x16), 6(x16)

940-8e

4
FC HBA 어댑터
지원되는 모든 FC HBA 어댑터10
  • CPU 1개:

    • 1, 2, 3(x8), 5, 4

    • 1, 2, 5, 4, 3(x16)

  • CPU 2개:

    • 1, 2, 3(x8), 6(x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3(x16), 6(x16)

NIC 어댑터

ThinkSystem Nvidia ConnectX-7 10/25GbE SFP28 4-Port PCIe Ethernet Adapter(Generic)

4

  • 1 CPU: 5, 4, 3(x16)

  • 2 CPU: 5, 8, 4, 7, 3(x16), 6(x16)

ThinkSystem Broadcom 57412 10GBASE-T 4-port PCIe Ethernet Adapter

ThinkSystem Broadcom 57504 10/25GbE SFP28 4-port PCIe Ethernet Adapter

ThinkSystem Broadcom 57508 100GbE QSFP56 2-port PCIe 4 Ethernet Adapter V2

ThinkSystem Broadcom 57608 2x200/1x400GbE QSFP112 PCIe Ethernet Adapter

ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter

4

  • CPU 1개: 5, 4, 3(x16), 2(x16)

  • CPU 2개: 5, 8, 4, 7, 3(x16), 6(x16), 2(x16)

ThinkSystem Broadcom 5719 1GbE RJ45 4-Port PCIe Ethernet Adapter

ThinkSystem Broadcom 57414 10/25GbE SFP28 2-port PCIe Ethernet Adapter V2

ThinkSystem Broadcom 57416 10GBASE-T 2-port PCIe Ethernet Adapter

ThinkSystem Mellanox ConnectX-6 Lx 10/25GbE SFP28 2-port PCIe Ethernet Adapter

10
  • CPU 1개:

    • 1, 2, 3(x8), 5, 4

    • 1, 2, 5, 4, 3(x16)

  • CPU 2개:

    • 1, 2, 3(x8), 6(x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3(x16), 6(x16)

InfiniBand(IB) 어댑터

ThinkSystem NVIDlA ConnectX-7 NDR400 OSFP 1-port PCle Gen5 VPI Adapter

ThinkSystem NVIDIA ConnectX-7 NDR200/200GbE QSFP112 2-port PCIe Gen5 x16 InfiniBand Adapter

4

  • CPU 1개: 5, 4, 3(x16), 2(x16)

  • CPU 2개: 5, 8, 4, 7, 3(x16), 6(x16), 2(x16)

ThinkSystem NVIDIA ConnectX-8 8180 800Gbs XDR IB / 2x400GbE OSFP 1-port PCIe Gen6 x16 (Generic FW)

ThinkSystem NVIDIA ConnectX-8 8240 400GbE / 400Gb/s IB QSFP112 2-port PCIe Gen6 x16 (Generic FW)

주
ConnectX-8의 케이블 배선은 내장 케이블 배선의 내용을 참조하십시오.
2

  • CPU 1개: 5

  • CPU 2개: 5, 7
