PCIe スロットおよび PCIe アダプター

このトピックでは、PCIe アダプターの取り付けの規則について説明します。

スロット構成​

次の表は、各サーバー図の PCIe スロット構成を示しています。
注
各ライザー・アセンブリーで使用可能なライザー・ケージについては、背面ライザー・アセンブリーおよび PCIe アダプターの交換を参照してください。
LP: ロー・プロファイル、FH: フルハイト、HL: ハーフサイズ、FL: フルサイズ
PCIe スロット

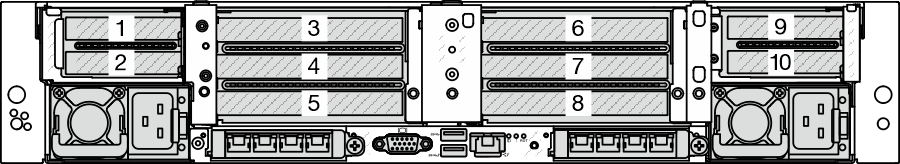

図 1. 10 個の PCIe スロットを装備した背面図

ライザー・アセンブリー 1ライザー・アセンブリー 2
スロット 1: x8 (CPU1)、LPスロット 3: x8 (CPU1)、FH/FLスロット 3: x16 (CPU1)、FH/FL
スロット 2: x8 (CPU1)、LPスロット 4: x16 (CPU1)、FH/FLスロット 4: x16 (CPU1)、FH/FL
 スロット 5: x16 (CPU1)、FH/HLスロット 5: 空
ライザー・アセンブリー 4ライザー・アセンブリー 3
スロット 9: x8 (CPU2)、LPスロット 6: x8 (CPU2)、FH/FLスロット 6: x16 (CPU2)、FH/FL
スロット 10: x8 (CPU2)、LPスロット 7: x16 (CPU2)、FH/FLスロット 7: x16 (CPU2)、FH/FL
 スロット 8: x16 (CPU2)、FH/HLスロット 8: 空

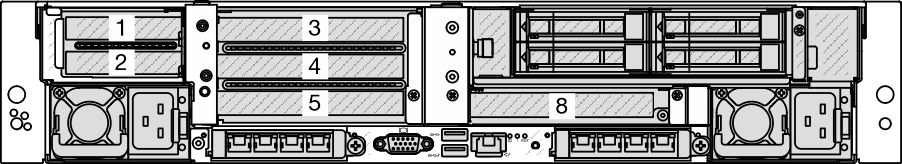

図 2. 6 個の PCIe スロットを装備した背面図

ライザー・アセンブリー 1ライザー・アセンブリー 2
スロット 1: x8 (CPU1)、LPスロット 3: x8 (CPU1)、FH/FLスロット 3: x16 (CPU1)、FH/FL
スロット 2: x8 (CPU1)、LPスロット 4: x16 (CPU1)、FH/FLスロット 4: x16 (CPU1)、FH/FL
 スロット 5: x16 (CPU1)、FH/HLスロット 5: 空
ライザー・アセンブリー 3
スロット 8: x16 (CPU2)、FH/HL

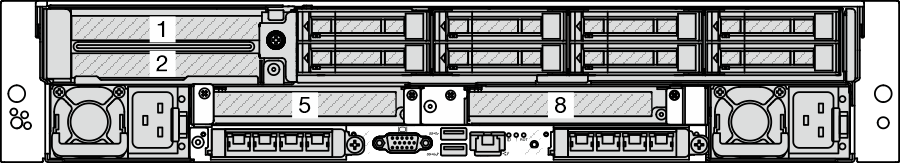

図 3. 4 個の PCIe スロットを装備した背面図

ライザー・アセンブリー 1ライザー・アセンブリー 2ライザー・アセンブリー 3
スロット 1: x8 (CPU1)、FH/HLスロット 5: x16 (CPU1)、FH/HLスロット 8: x16 (CPU2)、FH/HL
スロット 2: x16 (CPU1)、FH/HL

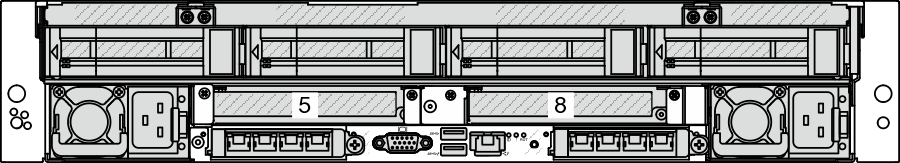

図 4. 2 個の PCIe スロットを装備した背面図

ライザー・アセンブリー 2ライザー・アセンブリー 3
スロット 5: x16 (CPU1)、FH/HLスロット 8: x16 (CPU2)、FH/HL

サポートされるライザー・カード​

次の表は、各スロットでサポートされるライザー・カードの一覧です。

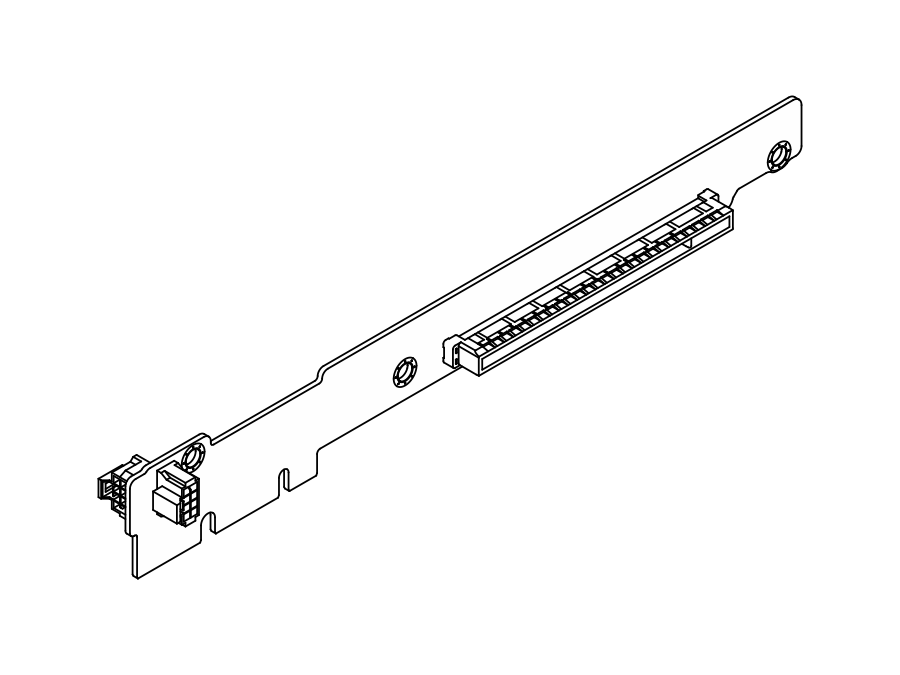

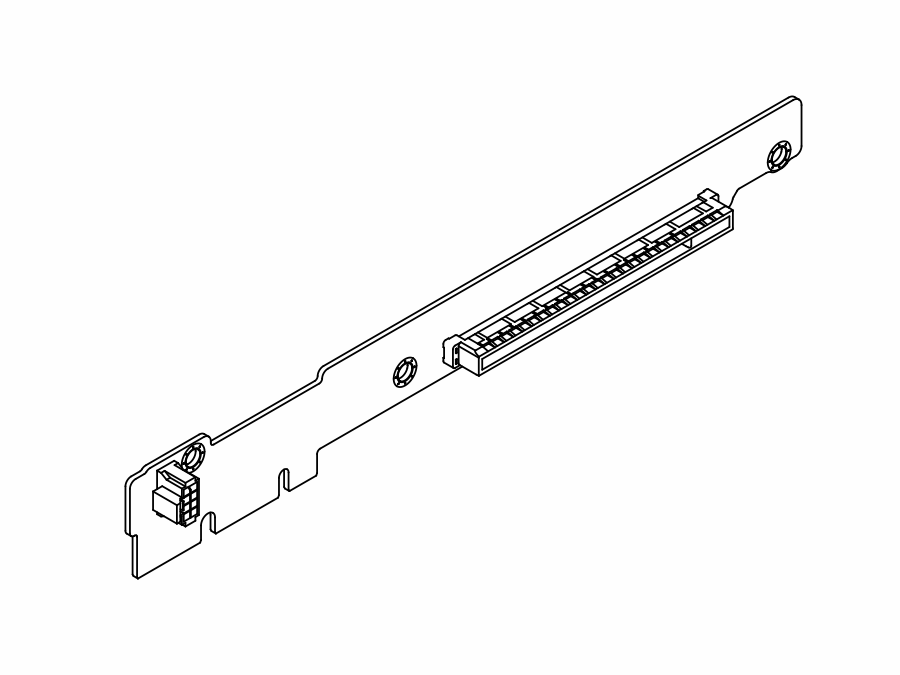

図 5. リジッド・ライザー・カード

注

このライザー・カードは、スロット 5/8 に取り付けられています。

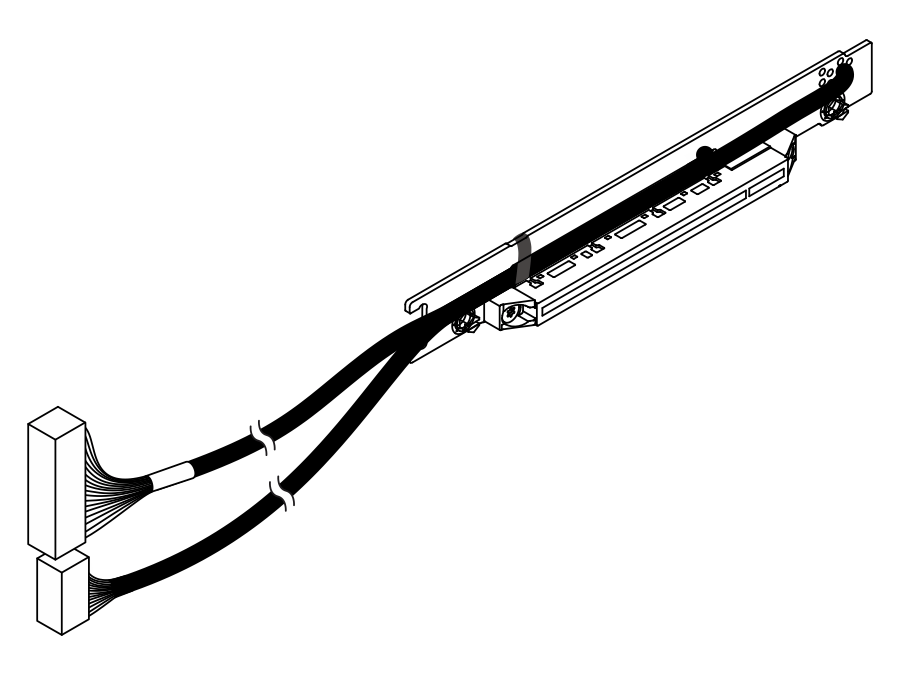

図 6. ケーブル・ライザー・カード (Gen5 x8、500/400 mm)

注

このライザー・カードは、8 x 2.5 型背面ドライブ・ケージのない構成のスロット 1/2/9/10 に取り付けられます。

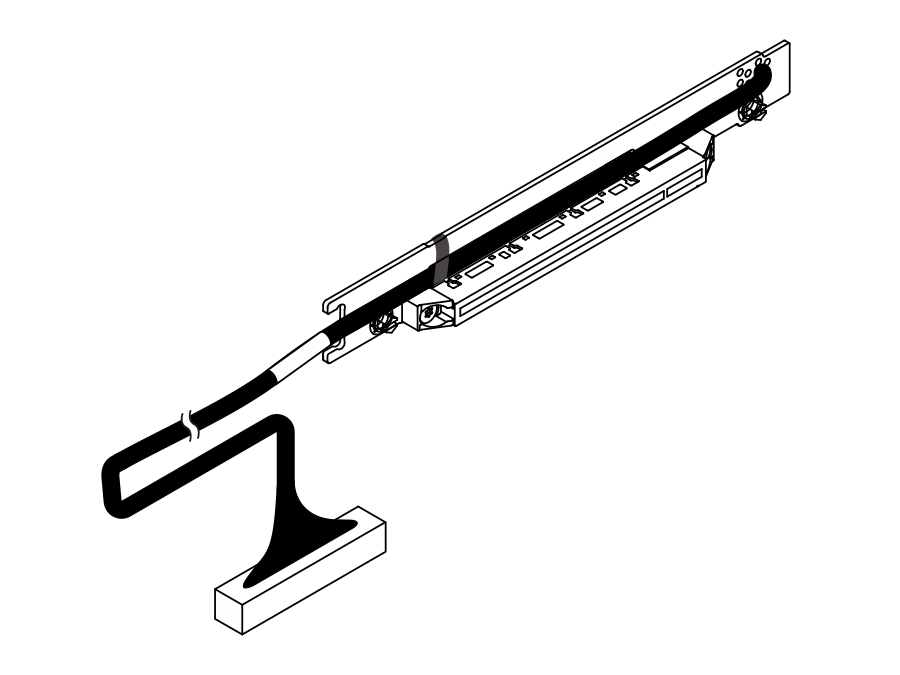

図 7. ケーブル・ライザー・カード (Gen5 x8、350 mm)

注

このライザー・カードは、8 x 2.5 型背面ドライブ・ケージのない構成ではスロット 3/6、8 x 2.5 型背面ドライブ・ケージがある構成ではスロット 1 に取り付けられます。

図 8. 電源コネクター付きケーブル・ライザー・カード (Gen5 x16、300 mm、スロット 3/6)

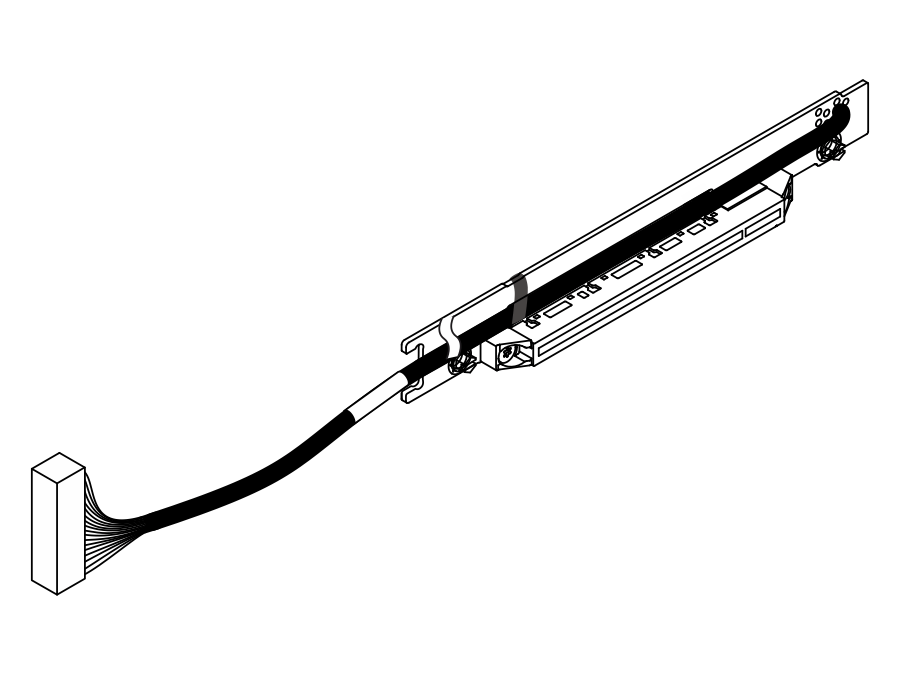

図 9. ケーブル・ライザー・カード (Gen5 x16、300 mm)

注

このライザー・カードは、8 x 2.5 型背面ドライブ・ケージがない構成ではスロット 4/7、8 x 2.5 型背面ドライブ・ケージがある構成ではスロット 2 に取り付けられます。

図 10. 電源コネクター付きケーブル・ライザー・カード (Gen5 x16、300 mm、スロット 4/7)

サポートされている PCIe アダプターとスロットの優先順位​

次の表は、一般的な PCIe アダプターにおける推奨されるスロット取り付け優先順位を示しています。

PCIe アダプターサポートされる最大数推奨されるスロット優先順位
GPU アダプター
FHFL DW GPU2

  • 1 CPU: 4

  • 2 CPU: 4、7

FHFL SW GPU: RTX 4000 Ada4

  • 1 CPU: 4、3 (x16)

  • 2 CPU: 4、7、3 (x16)、6 (x16)

HHHL SW GPU: L410

  • 1 CPU: 5、4、3、1、2

  • 2 CPU: 5、8、4、7、3、6、1、2、9、10

データ・プロセッシング・ユニット (DPU)

ThinkSystem NVIDIA BlueField-3 VPI QSFP112 2P 200G PCIe Gen5 x16 B3220

2

  • 1 CPU: 4、3 (x16)、5

  • 2 CPU: 4、7、3 (x16)、6 (x16)、5、8

内部カスタム・フォーム・ファクター (CFF) RAID/HBA/エクスパンダー

440-16i、940-16i

1

PCIe スロットに取り付けられていません。

CFF RAID/HBA/エクスパンダー・アダプターは、前面バックプレーンとシステム・ボード間に取り付ける 2.5 型 ドライブ・ベイ・シャーシのみでサポート

ThinkSystem 48 port 12Gb Internal Expander

内部標準フォーム・ファクター (SFF) RAID/HBA アダプター

5350-8i、9350-8i、545-8i、940-8i

3
  • 1 CPU:

    • 1、2、3 (x8)、5、4

    • 1、2、5、4、3 (x16)

  • 2 CPU:

    • 1、2、3 (x8)、6 (x8)、9、10、5、8、4、7

    • 1、2、9、10、5、8、4、7、3 (x16)、6 (x16)

4350-16i、440-16i、9350-16i、940-16i

2
外部 RAID/HBA アダプター

440-16e

10
  • 1 CPU:

    • 1、2、3 (x8)、5、4

    • 1、2、5、4、3 (x16)

  • 2 CPU:

    • 1、2、3 (x8)、6 (x8)、9、10、5、8、4、7

    • 1、2、9、10、5、8、4、7、3 (x16)、6 (x16)

940-8e

4
FC HBA アダプター
サポートされるすべての FC HBA アダプター10
  • 1 CPU:

    • 1、2、3 (x8)、5、4

    • 1、2、5、4、3 (x16)

  • 2 CPU:

    • 1、2、3 (x8)、6 (x8)、9、10、5、8、4、7

    • 1、2、9、10、5、8、4、7、3 (x16)、6 (x16)

NIC アダプター

ThinkSystem Nvidia ConnectX-7 10/25GbE SFP28 4-Port PCIe Ethernet Adapter(Generic)

4

  • 1 CPU: 5、4、3 (x16)

  • 2 CPU: 5、8、4、7、3 (x16)、6 (x16)

ThinkSystem Broadcom 57412 10GBASE-T 4-port PCIe Ethernet Adapter

ThinkSystem Broadcom 57504 10/25GbE SFP28 4-port PCIe Ethernet Adapter

ThinkSystem Broadcom 57508 100GbE QSFP56 2-port PCIe 4 Ethernet Adapter V2

ThinkSystem Broadcom 57608 2x200/1x400GbE QSFP112 PCIe Ethernet Adapter

ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter

4

  • 1 CPU: 5、4、3 (x16)、2 (x16)

  • 2 CPU: 5、8、4、7、3 (x16)、6 (x16)、2 (x16)

ThinkSystem Broadcom 5719 1GbE RJ45 4-Port PCIe Ethernet Adapter

ThinkSystem Broadcom 57414 10/25GbE SFP28 2-port PCIe Ethernet Adapter V2

ThinkSystem Broadcom 57416 10GBASE-T 2-port PCIe Ethernet Adapter

ThinkSystem Mellanox ConnectX-6 Lx 10/25GbE SFP28 2-port PCIe Ethernet Adapter

10
  • 1 CPU:

    • 1、2、3 (x8)、5、4

    • 1、2、5、4、3 (x16)

  • 2 CPU:

    • 1、2、3 (x8)、6 (x8)、9、10、5、8、4、7

    • 1、2、9、10、5、8、4、7、3 (x16)、6 (x16)

InfiniBand (IB) アダプター

ThinkSystem NVIDlA ConnectX-7 NDR400 OSFP 1-port PCle Gen5 VPI Adapter

ThinkSystem NVIDIA ConnectX-7 NDR200/200GbE QSFP112 2-port PCIe Gen5 x16 InfiniBand Adapter

4

  • 1 CPU: 5、4、3 (x16)、2 (x16)

  • 2 CPU: 5、8、4、7、3 (x16)、6 (x16)、2 (x16)

ThinkSystem NVIDIA ConnectX-8 8180 800Gbs XDR IB / 2x400GbE OSFP 1-port PCIe Gen6 x16 (Generic FW)

ThinkSystem NVIDIA ConnectX-8 8240 400GbE / 400Gb/s IB QSFP112 2-port PCIe Gen6 x16 (Generic FW)

注
ConnectX-8 のケーブル配線については、内部ケーブルの配線を参照してください。
2

  • 1 CPU: 5

  • 2 CPU: 5、7
