Emplacements PCIe et adaptateurs PCIe

Cette rubrique fournit des règles d’installation pour les adaptateurs PCIe.

Configurations des emplacements​

Les tableaux ci-après répertorient les configurations d’emplacement PCIe pour chaque vue du serveur.
Remarque
LP : extra-plat ; FH : pleine hauteur ; HL : demi-longueur ; FL : pleine longueur
Emplacements PCIe
Figure 1. Vue arrière avec dix emplacements PCIe

Assemblage de cartes mezzanines 1Assemblage de cartes mezzanines 2
Emplacement 1 : x8 (CPU1), LPEmplacement 3 : x8 (CPU1), FH/FLEmplacement 3 : x16 (CPU1), FH/FL
Emplacement 2 : x8 (CPU1), LPEmplacement 4 : x16 (CPU1), FH/FLEmplacement 4 : x16 (CPU1), FH/FL
 Emplacement 5 : x16 (CPU1), FH/HLEmplacement 5 : vide
Assemblage de cartes mezzanines 4Assemblage de cartes mezzanines 3
Emplacement 9 : x8 (CPU2), LPEmplacement 6 : x8 (CPU2), FH/FLEmplacement 6 : x16 (CPU2), FH/FL
Emplacement 10 : x8 (CPU2), LPEmplacement 7 : x16 (CPU2), FH/FLEmplacement 7 : x16 (CPU2), FH/FL
 Emplacement 8 : x16 (CPU2), FH/HLEmplacement 8 : vide
Figure 2. Vue arrière avec six emplacements PCIe

Assemblage de cartes mezzanines 1Assemblage de cartes mezzanines 2
Emplacement 1 : x8 (CPU1), LPEmplacement 3 : x8 (CPU1), FH/FLEmplacement 3 : x16 (CPU1), FH/FL
Emplacement 2 : x8 (CPU1), LPEmplacement 4 : x16 (CPU1), FH/FLEmplacement 4 : x16 (CPU1), FH/FL
 Emplacement 5 : x16 (CPU1), FH/HLEmplacement 5 : vide
Assemblage de cartes mezzanines 3
Emplacement 8 : x16 (CPU2), FH/HL

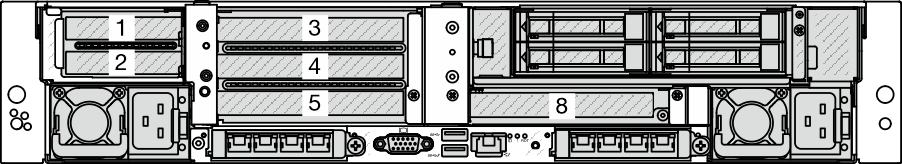

Figure 3. Vue arrière avec quatre emplacements PCIe

Assemblage de cartes mezzanines 1Assemblage de cartes mezzanines 2Assemblage de cartes mezzanines 3
Emplacement 1 : x8 (CPU1), FH/HLEmplacement 5 : x16 (CPU1), FH/HLEmplacement 8 : x16 (CPU2), FH/HL
Emplacement 2 : x16 (CPU1), FH/HL

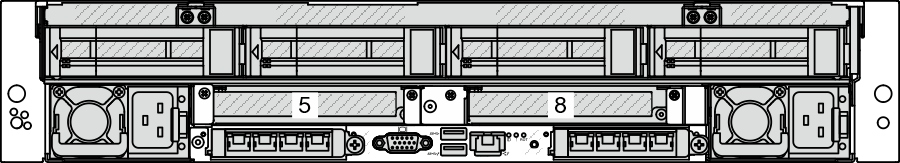

Figure 4. Vue arrière avec deux emplacements PCIe

Assemblage de cartes mezzanines 2Assemblage de cartes mezzanines 3
Emplacement 5 : x16 (CPU1), FH/HLEmplacement 8 : x16 (CPU2), FH/HL

Cartes mezzanines prises en charge​

Le tableau suivant répertorie les cartes mezzanines prises en charge dans chaque emplacement.

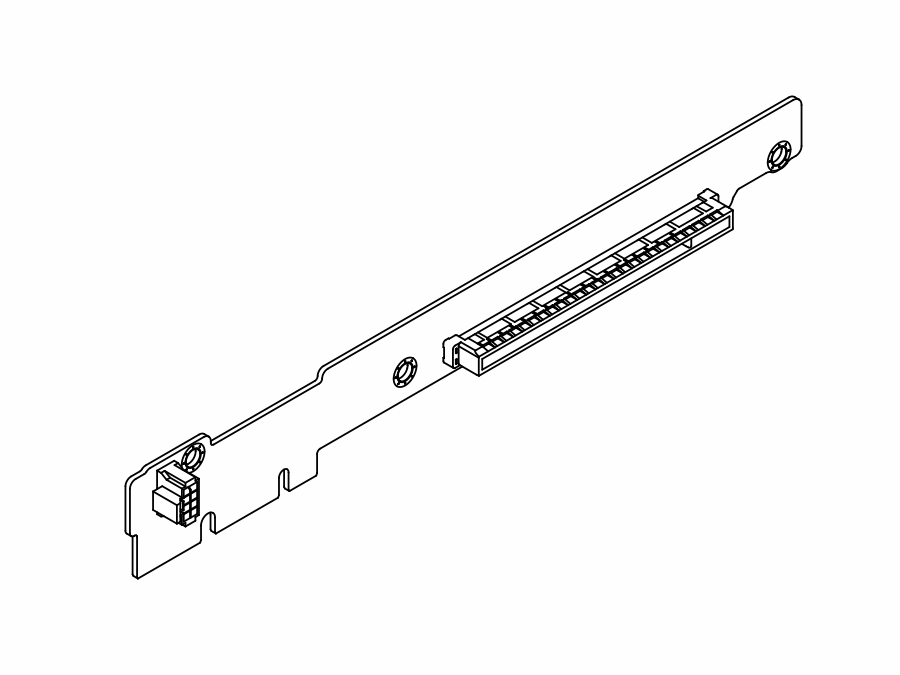

Figure 5. Carte mezzanine rigide pour serveurs sans Compute Complex Neptune Core Module

Remarque

Cette carte mezzanine est montée dans l’emplacement 5/8.

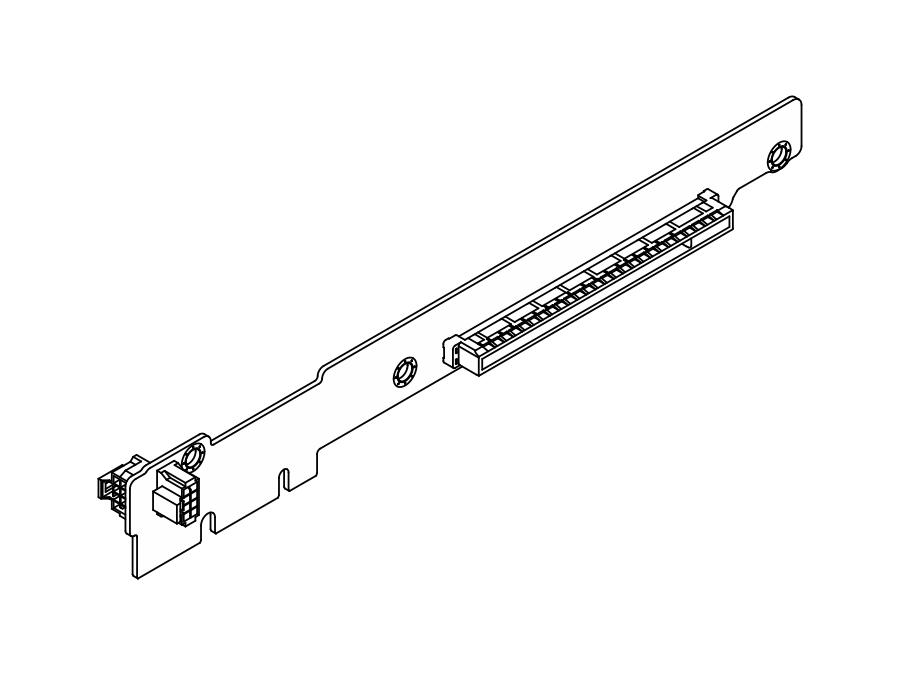

Figure 6. Carte mezzanine rigide pour serveurs avec Compute Complex Neptune Core Module

Remarque

Cette carte mezzanine est montée dans l’emplacement 5/8.

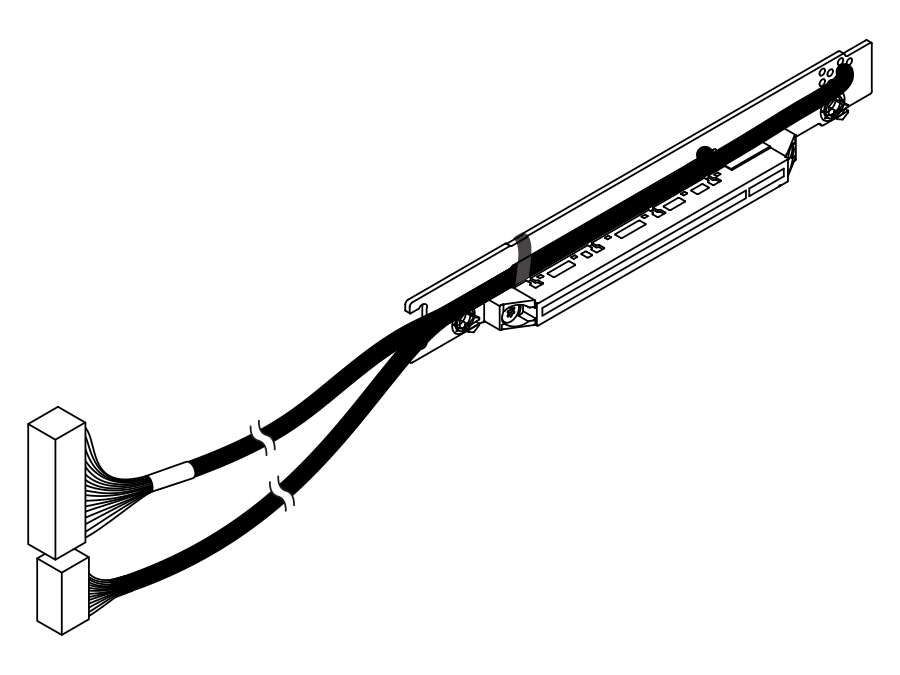

Figure 7. Carte mezzanine à câble (Gen5 x8, 500/400 mm)

Remarque

Cette carte mezzanine est montée dans l’emplacement 1/2/9/10 dans les configurations sans boîtier d’unités de disque dur arrière 8 x 2,5 pouces.

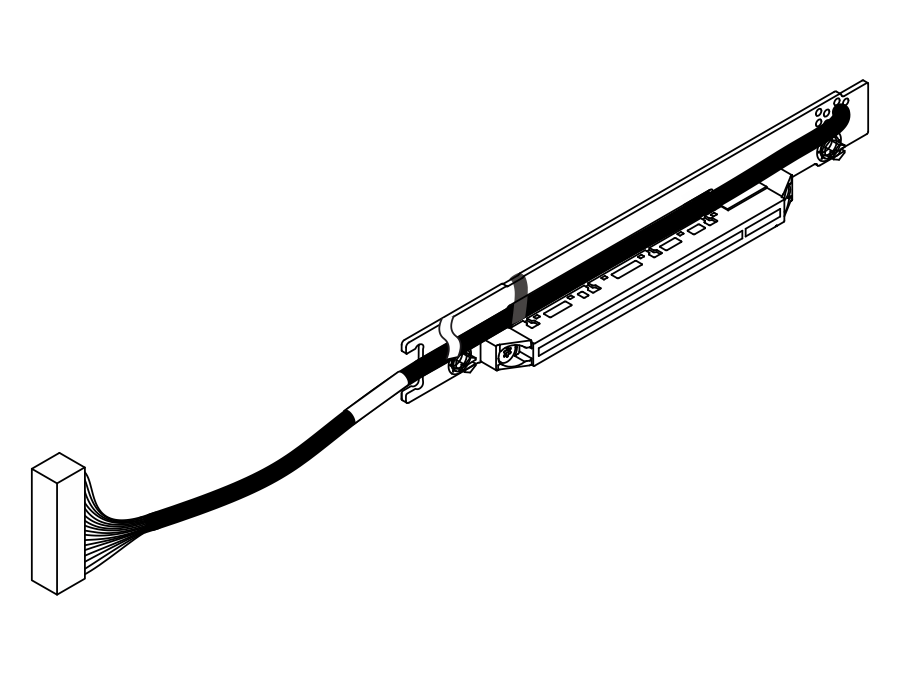

Figure 8. Carte mezzanine à câble (Gen5 x8, 350 mm)

Remarque

Cette carte mezzanine est montée dans l’emplacement 3/6 dans les configurations sans boîtier d’unités de disque dur arrière 8 x 2,5 pouces ou dans l’emplacement 1 dans les configurations avec boîtier d’unités de disque dur arrière 8 x 2,5 pouces.

Figure 9. Carte mezzanine à câble avec connecteur d’alimentation (Gen5 x16, 300 mm, emplacement 3/6)

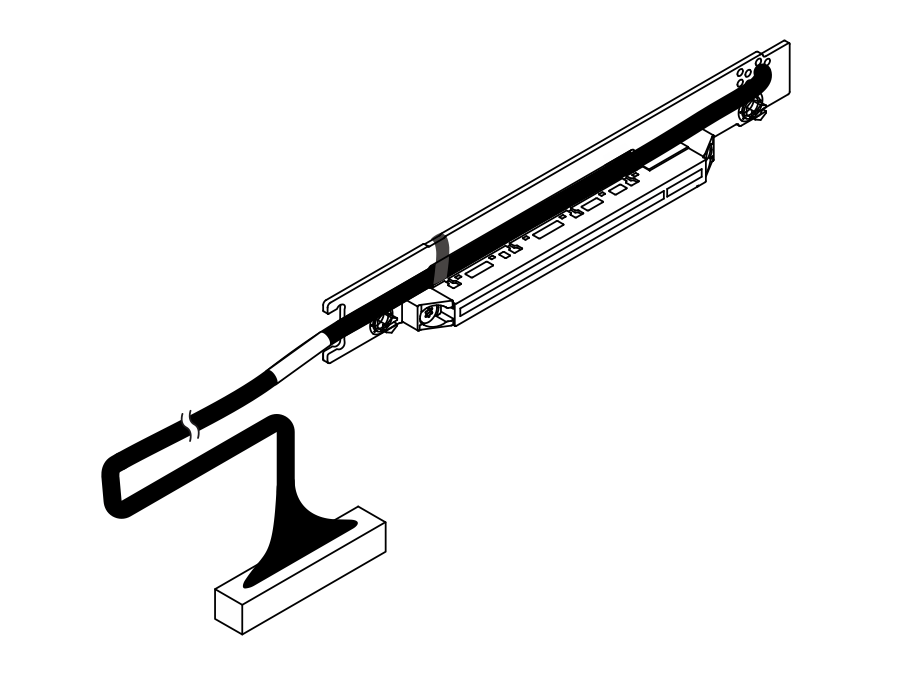

Figure 10. Carte mezzanine à câble (Gen5 x16, 300 mm)

Remarque

Cette carte mezzanine est montée dans l’emplacement 4/7 dans les configurations sans boîtier d’unités de disque dur arrière 8 x 2,5 pouces ou dans l’emplacement 2 dans les configurations avec boîtier d’unités de disque dur arrière 8 x 2,5 pouces.

Figure 11. Carte mezzanine à câble avec connecteur d’alimentation (Gen5 x16, 300 mm, emplacement 4/7)



Adaptateurs PCIe pris en charge et priorité des emplacements​

Le tableau suivant indique la priorité recommandée d’installation des emplacements pour les adaptateurs PCIe communs.

Adaptateur PCIeMaximum prise en chargePriorité d’emplacement suggérée
Adaptateur GPU
FHFL DW GPU2

  • 1 UC : 4

  • 2 UC : 4, 7

GPU SW FHFL : RTX 4000 Ada4

  • 1 UC : 4, 3 (x16)

  • 2 UC : 4, 7, 3 (x16), 6 (x16)

GPU HHHL SW : L410

  • 1 UC : 5, 4, 3, 1, 2

  • 2 UC : 5, 8, 4, 7, 3, 6 ,1 , 2, 9, 10

Unité de traitement des données (DPU)

ThinkSystem NVIDIA BlueField-3 VPI QSFP112 2P 200G PCIe Gen5 x16 B3220

2

  • 1 UC : 4, 3 (x16), 5

  • 2 UC : 4, 7, 3 (x16), 6 (x16), 5, 8

Carte d’extension/RAID/HBA interne format personnalisé (CFF)

440-16i, 940-16i

1

Aucune installation dans les emplacements PCIe.

L’adaptateur d’extension/HBA/RAID CFF n’est pris en charge que par le châssis de baie d’unité 2,5 pouces, qui est installé entre le fond de panier avant et le bloc carte mère.

ThinkSystem 48 port 12Gb Internal Expander

Adaptateur RAID/HBA interne format standard (SFF)

5350-8i, 9350-8i, 545-8i, 940-8i

3
  • 1 UC :

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 UC :

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

4350-16i, 440-16i, 9350-16i, 940-16i

2
Adaptateur RAID/HBA externe

440-16e

10
  • 1 UC :

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 UC :

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

940-8e

4
Adaptateur HBA FC
Tous les adaptateurs HBA FC pris en charge10
  • 1 UC :

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 UC :

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

Adaptateur NIC

ThinkSystem Nvidia ConnectX-7 10/25GbE SFP28 4-Port PCIe Ethernet Adapter(Generic)

4

  • 1 UC : 5, 4, 3 (x16)

  • 2 UC : 5, 8, 4, 7, 3 (x16), 6 (x16)

ThinkSystem Broadcom 57412 10GBASE-T 4-port PCIe Ethernet Adapter

ThinkSystem Broadcom 57504 10/25GbE SFP28 4-port PCIe Ethernet Adapter

ThinkSystem Broadcom 57508 100GbE QSFP56 2-port PCIe 4 Ethernet Adapter V2

ThinkSystem Broadcom 57608 2x200/1x400GbE QSFP112 PCIe Ethernet Adapter

ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter

4

  • 1 UC : 5, 4, 3 (x16), 2 (x16)

  • 2 UC : 5, 8, 4, 7, 3 (x16), 6 (x16), 2 (x16)

ThinkSystem Broadcom 5719 1GbE RJ45 4-Port PCIe Ethernet Adapter

ThinkSystem Broadcom 57414 10/25GbE SFP28 2-port PCIe Ethernet Adapter V2

ThinkSystem Broadcom 57416 10GBASE-T 2-port PCIe Ethernet Adapter

ThinkSystem Mellanox ConnectX-6 Lx 10/25GbE SFP28 2-port PCIe Ethernet Adapter

10
  • 1 UC :

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 UC :

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

Adaptateur InfiniBand (IB)

ThinkSystem NVIDlA ConnectX-7 NDR400 OSFP 1-port PCle Gen5 VPI Adapter

ThinkSystem NVIDIA ConnectX-7 NDR200/200GbE QSFP112 2-port PCIe Gen5 x16 InfiniBand Adapter

4

  • 1 UC : 5, 4, 3 (x16), 2 (x16)

  • 2 UC : 5, 8, 4, 7, 3 (x16), 6 (x16), 2 (x16)

ThinkSystem NVIDIA ConnectX-8 8180 800Gbs XDR IB / 2x400GbE OSFP 1-port PCIe Gen6 x16 (Generic FW)

ThinkSystem NVIDIA ConnectX-8 8240 400GbE / 400Gb/s IB QSFP112 2-port PCIe Gen6 x16 (Generic FW)

Remarque
Pour le cheminement des câbles de ConnectX-8, voir Cheminement interne des câbles.
2

  • 1 UC : 5

  • 2 UC : 5, 7
