Ranuras PCIe y adaptadores PCIe

En este tema se proporcionan las reglas de instalación para los adaptadores PCIe.

Configuraciones de ranura​

En las tablas siguientes se muestra una lista de las configuraciones de la ranura de PCIe para cada vista del servidor.
Nota
LP: perfil más bajo; FH: altura completa; HL: longitud media; FL: longitud completa
Ranuras de PCIe

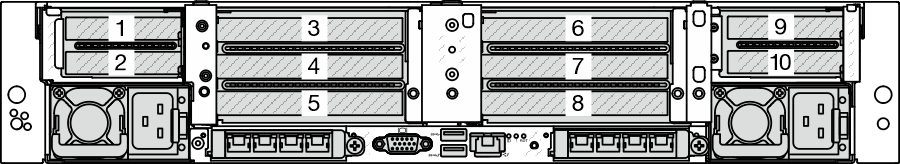

Figura 1. Vista posterior con diez ranuras de PCIe

Conjunto de expansión 1Conjunto de expansión 2
Ranura 1: x8 (CPU1), LPRanura 3: x8 (CPU1), FH/FLRanura 3: x16 (CPU1), FH/FL
Ranura 2: x8 (CPU1), LPRanura 4: x16 (CPU1), FH/FLRanura 4: x16 (CPU1), FH/FL
 Ranura 5: x16 (CPU1), FH/HLRanura 5: vacía
Conjunto de expansión 4Conjunto de expansión 3
Ranura 9: x8 (CPU2), LPRanura 6: x8 (CPU2), FH/FLRanura 6: x16 (CPU2), FH/FL
Ranura 10: x8 (CPU2), LPRanura 7: x16 (CPU2), FH/FLRanura 7: x16 (CPU2), FH/FL
 Ranura 8: x16 (CPU2), FH/HLRanura 8: vacía

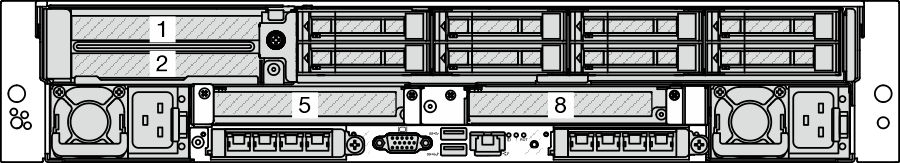

Figura 2. Vista posterior con seis ranuras de PCIe

Conjunto de expansión 1Conjunto de expansión 2
Ranura 1: x8 (CPU1), LPRanura 3: x8 (CPU1), FH/FLRanura 3: x16 (CPU1), FH/FL
Ranura 2: x8 (CPU1), LPRanura 4: x16 (CPU1), FH/FLRanura 4: x16 (CPU1), FH/FL
 Ranura 5: x16 (CPU1), FH/HLRanura 5: vacía
Conjunto de expansión 3
Ranura 8: x16 (CPU2), FH/HL

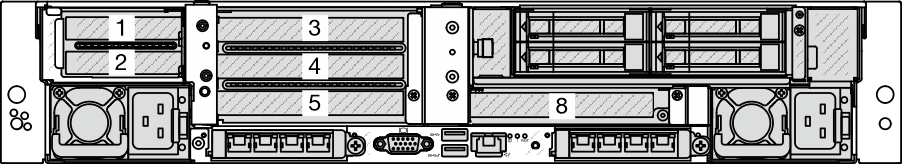

Figura 3. Vista posterior con cuatro ranuras de PCIe

Conjunto de expansión 1Conjunto de expansión 2Conjunto de expansión 3
Ranura 1: x8 (CPU1), FH/HLRanura 5: x16 (CPU1), FH/HLRanura 8: x16 (CPU2), FH/HL
Ranura 2: x16 (CPU1), FH/HL

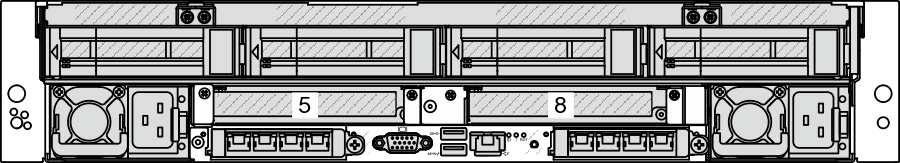

Figura 4. Vista posterior con dos ranuras de PCIe

Conjunto de expansión 2Conjunto de expansión 3
Ranura 5: x16 (CPU1), FH/HLRanura 8: x16 (CPU2), FH/HL

Tarjetas de expansión compatibles​

En la siguiente table se enumeran las tarjetas de expansión que se admiten en cada ranura.

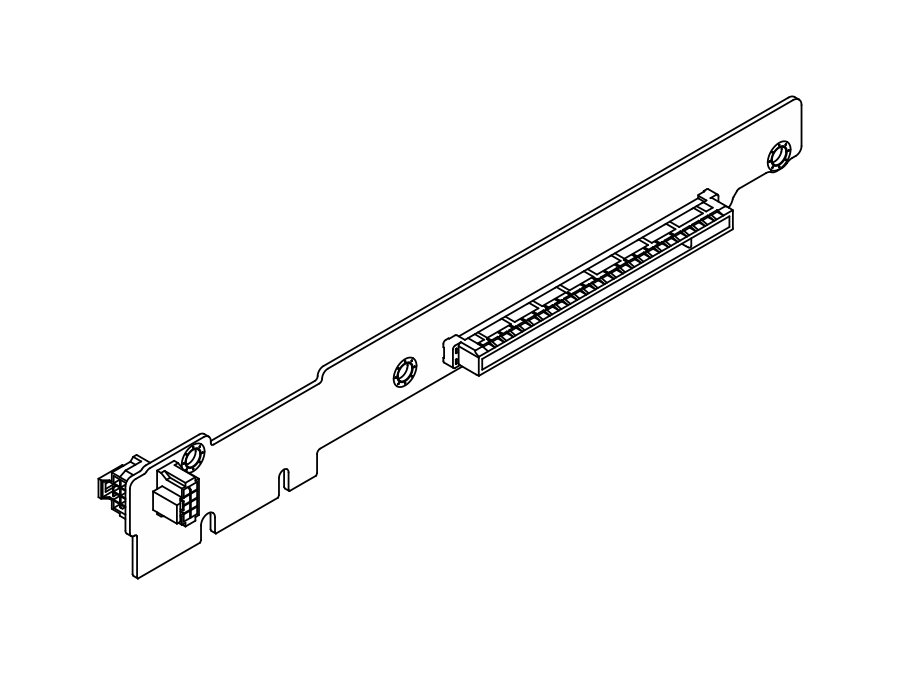

Figura 5. Tarjeta de expansión rígida para servidores sin Compute Complex Neptune Core Module

Nota

Esta tarjeta de expansión está montada en la ranura 5/8.

Figura 6. Tarjeta de expansión rígida para servidores con Compute Complex Neptune Core Module

Nota

Esta tarjeta de expansión está montada en la ranura 5/8.

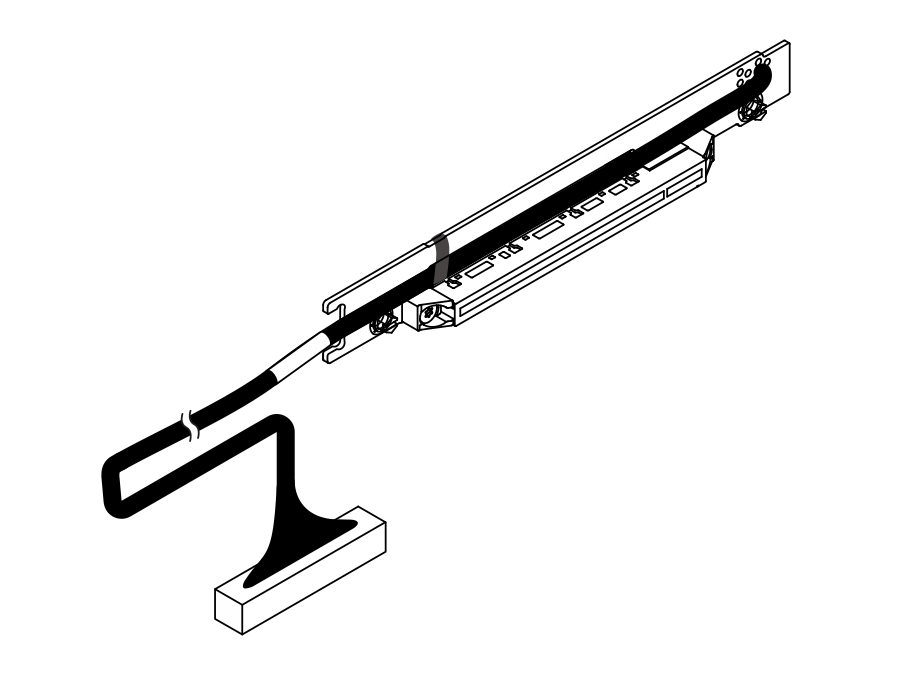

Figura 7. Tarjeta de expansión con cable (Gen5 x8, 500/400 mm)

Nota

Esta tarjeta de expansión se monta en la ranura 1/2/9/10 en configuraciones sin compartimiento de la unidad posterior de 8 unidades de 2,5".

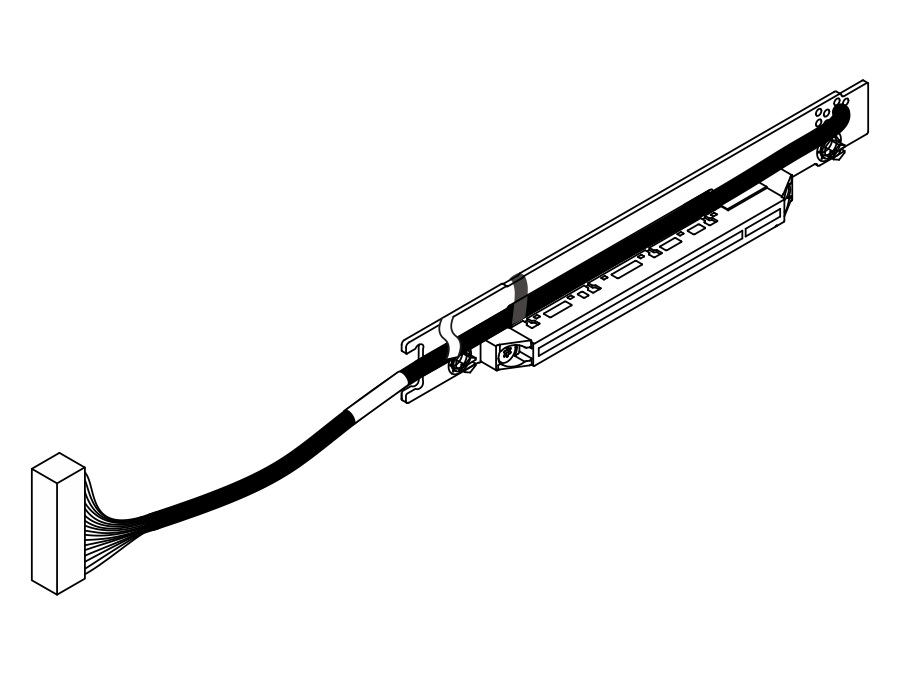

Figura 8. Tarjeta de expansión con cable (Gen5 x8, 350 mm)

Nota

Esta tarjeta de expansión se monta en la ranura 3/6 en configuraciones sin compartimiento de la unidad posterior de 8 unidades de 2,5" o en la ranura 1 en configuraciones con compartimiento de la unidad posterior de 8 unidades de 2,5".

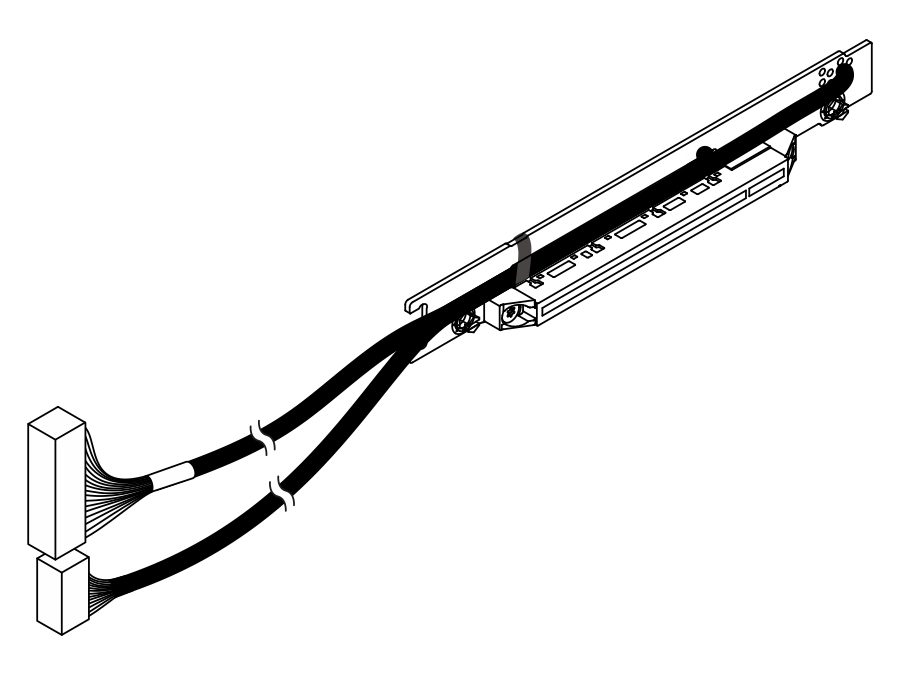

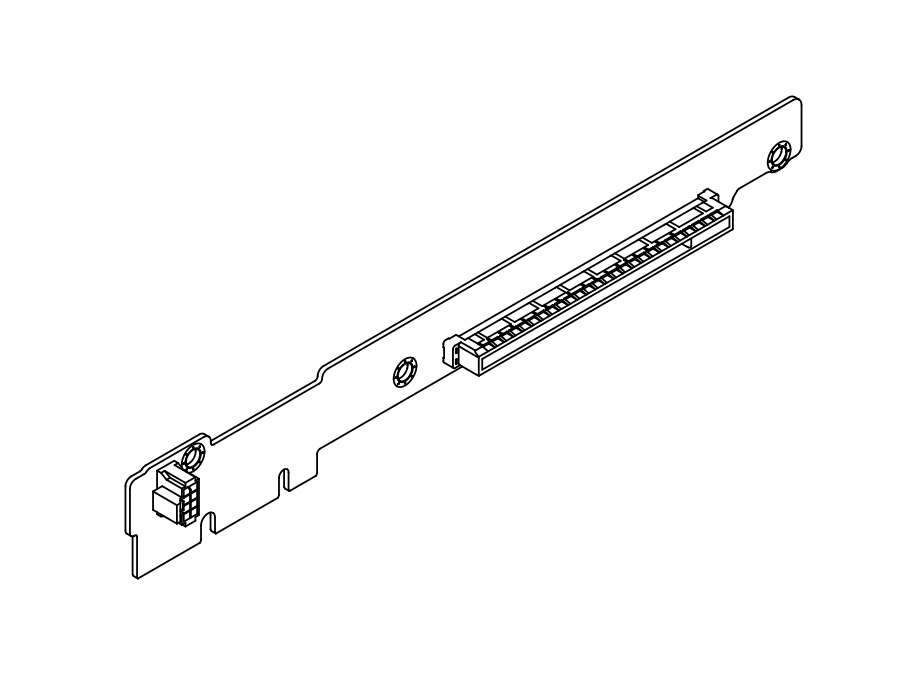

Figura 9. Tarjeta de expansión con cable y conector de alimentación (Gen5 x16, 300 mm, ranura 3/6)

Figura 10. Tarjeta de expansión con cable (Gen5 x16, 300 mm)

Nota

Esta tarjeta de expansión está montada en la ranura 4/7 en configuraciones sin compartimiento de la unidad posterior de 8 unidades de 2,5" o en la ranura 2 en configuraciones con compartimiento de la unidad posterior de 8 unidades de 2,5".

Figura 11. Tarjeta de expansión con cable y conector de alimentación (Gen5 x16, 300 mm, ranura 4/7)



Adaptadores PCIe admitidos y prioridades de ranuras​

La siguiente tabla enumera la prioridad de instalación en ranuras recomendada para los adaptadores PCIe comunes.

Adaptador PCIeMáximo admitidoPrioridad de ranura sugerida
Adaptador GPU
FHFL DW GPU2

  • 1 CPU: 4

  • 2 CPU: 4, 7

GPU SW FHFL: RTX 4000 Ada4

  • 1 CPU: 4, 3 (x16)

  • 2 CPU: 4, 7, 3 (x16), 6 (x16)

HHHL SW GPU: L410

  • 1 CPU: 5, 4, 3, 1, 2

  • 2 CPU: 5, 8, 4, 7, 3, 6, 1, 2, 9, 10

Unidad de procesamiento de datos (DPU)

ThinkSystem NVIDIA BlueField-3 VPI QSFP112 2P 200G PCIe Gen5 x16 B3220

2

  • 1 CPU: 4, 3 (x16), 5

  • 2 CPU: 4, 7, 3 (x16), 6 (x16), 5, 8

Expansor RAID/HBA interno de factor de forma personalizado (CFF)

440-16i, 940-16i

1

No instalado en las ranuras de PCIe.

El adaptador de expansor RAID/HBA CFF solo es compatible con el chasis de la bahía de unidad de 2,5", que está instalado entre la placa posterior frontal y el conjunto de la placa del sistema.

ThinkSystem 48 port 12Gb Internal Expander

Adaptador RAID/HBA del factor de forma estándar (SFF) interno

5350-8i, 9350-8i, 545-8i, 940-8i

3
  • 1 CPU:

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 CPU:

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

4350-16i, 440-16i, 9350-16i, 940-16i

2
Adaptador RAID/HBA externo

440-16e

10
  • 1 CPU:

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 CPU:

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

940-8e

4
Adaptador FC HBA
Todos los adaptadores HBA FC admitidos10
  • 1 CPU:

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 CPU:

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

Adaptador NIC

ThinkSystem Nvidia ConnectX-7 10/25GbE SFP28 4-Port PCIe Ethernet Adapter(Generic)

4

  • 1 CPU: 5, 4, 3 (x16)

  • 2 CPU: 5, 8, 4, 7, 3 (x16), 6 (x16)

ThinkSystem Broadcom 57412 10GBASE-T 4-port PCIe Ethernet Adapter

ThinkSystem Broadcom 57504 10/25GbE SFP28 4-port PCIe Ethernet Adapter

ThinkSystem Broadcom 57508 100GbE QSFP56 2-port PCIe 4 Ethernet Adapter V2

ThinkSystem Broadcom 57608 2x200/1x400GbE QSFP112 PCIe Ethernet Adapter

ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter

4

  • 1 CPU: 5, 4, 3 (x16), 2 (x16)

  • 2 CPU: 5, 8, 4, 7, 3 (x16), 6 (x16), 2 (x16)

ThinkSystem Broadcom 5719 1GbE RJ45 4-Port PCIe Ethernet Adapter

ThinkSystem Broadcom 57414 10/25GbE SFP28 2-port PCIe Ethernet Adapter V2

ThinkSystem Broadcom 57416 10GBASE-T 2-port PCIe Ethernet Adapter

ThinkSystem Mellanox ConnectX-6 Lx 10/25GbE SFP28 2-port PCIe Ethernet Adapter

10
  • 1 CPU:

    • 1, 2, 3 (x8), 5, 4

    • 1, 2, 5, 4, 3 (x16)

  • 2 CPU:

    • 1, 2, 3 (x8), 6 (x8), 9, 10, 5, 8, 4, 7

    • 1, 2, 9, 10, 5, 8, 4, 7, 3 (x16), 6 (x16)

Adaptador InfiniBand (IB)

ThinkSystem NVIDlA ConnectX-7 NDR400 OSFP 1-port PCle Gen5 VPI Adapter

ThinkSystem NVIDIA ConnectX-7 NDR200/200GbE QSFP112 2-port PCIe Gen5 x16 InfiniBand Adapter

4

  • 1 CPU: 5, 4, 3 (x16), 2 (x16)

  • 2 CPU: 5, 8, 4, 7, 3 (x16), 6 (x16), 2 (x16)

ThinkSystem NVIDIA ConnectX-8 8180 800Gbs XDR IB / 2x400GbE OSFP 1-port PCIe Gen6 x16 (Generic FW)

ThinkSystem NVIDIA ConnectX-8 8240 400GbE / 400Gb/s IB QSFP112 2-port PCIe Gen6 x16 (Generic FW)

Nota
Para ver la disposición de los cables de ConnectX-8, consulte Disposición interna de los cables.
2

  • 1 CPU: 5

  • 2 CPU: 5, 7
