Reglas y orden de instalación de un módulo de memoria

Tipos de memoria admitidos

Para obtener información sobre los tipos de módulo de memoria admitidos por este servidor, consulte la sección Especificaciones técnicas.

Para obtener una lista de las opciones de memoria admitidas, consulte Sitio web de Lenovo ServerProven.

Hay información sobre la optimización del rendimiento de memoria y configuración de memoria disponible en el sitio web de Lenovo Press:

Memoria - Lenovo Press

Además, puede aprovechar un configurador de memoria, que está disponible en el siguiente sitio:

Lenovo Enterprise Solutions Configurator (Configuraciones de memoria)

A continuación existe información específica acerca del orden de instalación requerido para los módulos de memoria en su servidor, según la configuración del sistema y el modo de memoria que está implementando.

• Diseño de los módulos de memoria y procesadores de los servidores sin Compute Complex Neptune Core Module

• Diseño de los módulos de memoria y procesadores de los servidores con Compute Complex Neptune Core Module

Diseño de los módulos de memoria y procesadores de los servidores sin Compute Complex Neptune Core Module​

La siguiente ilustración le permite ubicar las ranuras del módulo de memoria de la placa del procesador para servidores sin Compute Complex Neptune Core Module. La tabla de identificación del canal de memoria que aparece a continuación muestra la relación entre los procesadores, los controladores de memoria, los canales de memoria y los números de ranura del módulo de memoria.

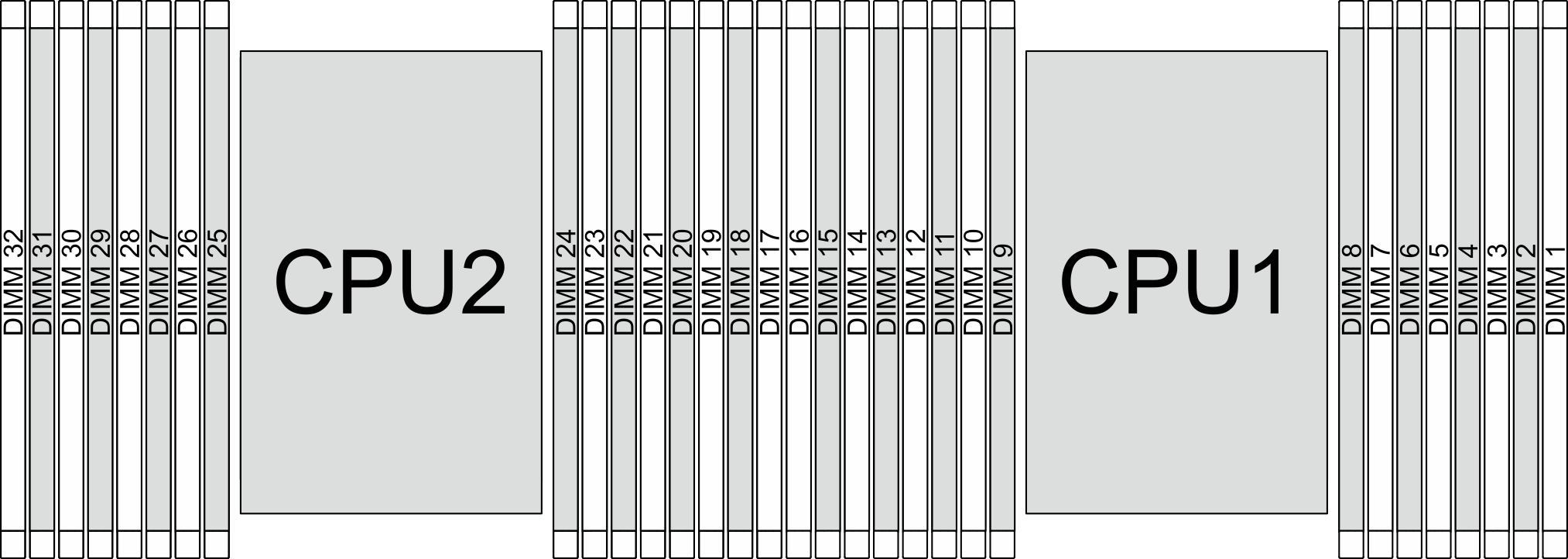

Figura 1. Ranuras del módulo de memoria en la placa del procesador para servidores sin Compute Complex Neptune Core Module

Tabla 1. Identificación de ranuras y canales de memoria para servidores sin Compute Complex Neptune Core Module

Procesador	CPU 1
Controlador	iMC7		iMC6		iMC5		iMC4		iMC0		iMC1		iMC2		iMC3
Canal	CH7		CH6		CH5		CH4		CH0		CH1		CH2		CH3
Nº ranura	0	1	0	1	0	1	0	1	1	0	1	0	1	0	1	0
Nº DIMM	16	15	14	13	12	11	10	9	8	7	6	5	4	3	2	1
Procesador	CPU 2
Controlador	iMC7		iMC6		iMC5		iMC4		iMC0		iMC1		iMC2		iMC3
Canal	CH7		CH6		CH5		CH4		CH0		CH1		CH2		CH3
Nº ranura	0	1	0	1	0	1	0	1	1	0	1	0	1	0	1	0
Nº DIMM	32	31	30	29	28	27	26	25	24	23	22	21	20	19	18	17

• Número de ranura: número de ranura de DIMM en cada canal de memoria. Cada canal de memoria tiene dos ranuras DIMM: ranura 0 (alejada del procesador) y ranura 1 (cerca del procesador).

• Número de DIMM: número de ranura de DIMM en la placa del procesador. Cada procesador tiene 16 ranuras DIMM.

Diseño de los módulos de memoria y procesadores de los servidores con Compute Complex Neptune Core Module​

La siguiente ilustración le permite ubicar las ranuras del módulo de memoria de la placa del procesador para servidores con Compute Complex Neptune Core Module. La tabla de identificación del canal de memoria que aparece a continuación muestra la relación entre los procesadores, los controladores de memoria, los canales de memoria y los números de ranura del módulo de memoria.

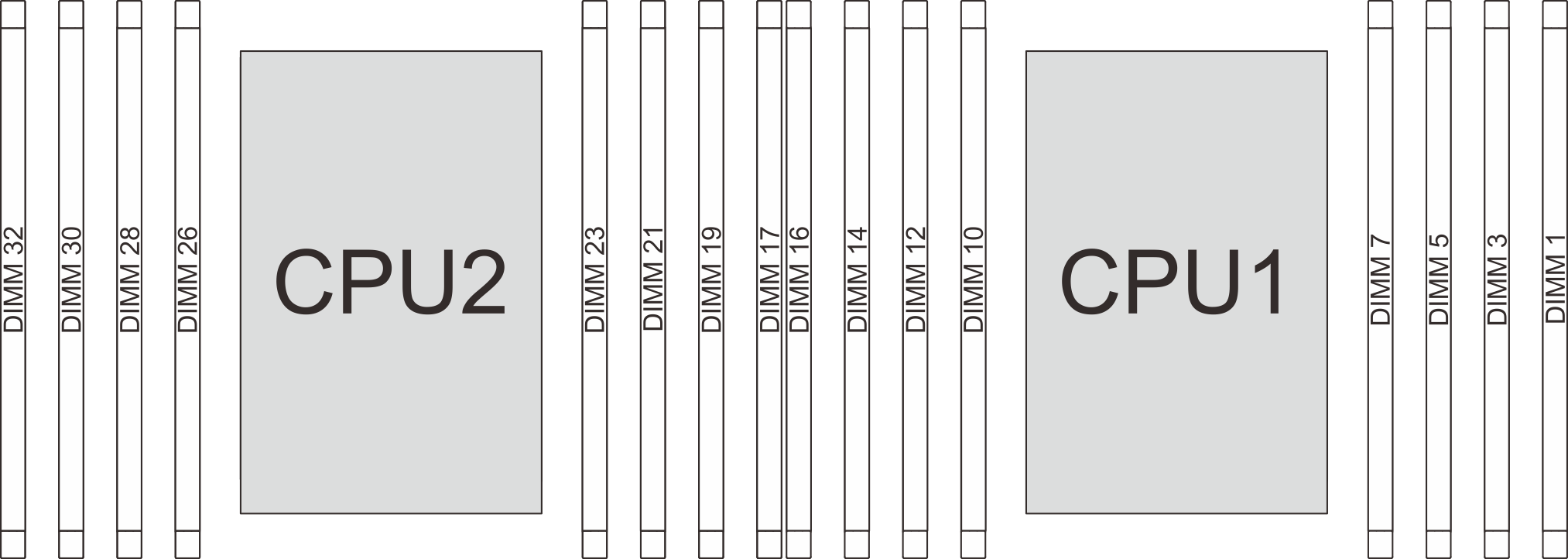

Figura 2. Ranuras del módulo de memoria en la placa del procesador para servidores con Compute Complex Neptune Core Module

Tabla 2. Identificación de ranuras y canales de memoria para servidores con Compute Complex Neptune Core Module

Procesador	CPU 1
Controlador	iMC7	iMC6	iMC5	iMC4	iMC0	iMC1	iMC2	iMC3
Canal	CH7	CH6	CH5	CH4	CH0	CH1	CH2	CH3
Nº ranura	0	0	0	0	0	0	0	0
Nº DIMM	16	14	12	10	7	5	3	1
Procesador	CPU 2
Controlador	iMC7	iMC6	iMC5	iMC4	iMC0	iMC1	iMC2	iMC3
Canal	CH7	CH6	CH5	CH4	CH0	CH1	CH2	CH3
Nº ranura	0	0	0	0	0	0	0	0
Nº DIMM	32	30	28	26	23	21	19	17

• Número de ranura: número de ranura de DIMM en cada canal de memoria. Cada canal de memoria tiene una ranura DIMM.

• Número de DIMM: número de ranura de DIMM en la placa del procesador. Cada procesador tiene ocho ranuras DIMM.

Directrices de instalación de módulos de memoria​

• Se requiere al menos un DIMM para cada procesador. Instale al menos ocho DIMM por procesador para obtener un buen rendimiento.

• Cuando sustituya un DIMM, el servidor proporciona capacidad de habilitación de DIMM automática sin requerirle que use la Setup Utility para habilitar el nuevo DIMM manualmente.

• Para conocer las reglas y órdenes de instalación del módulo de memoria, consulte:

  • Solo DIMM DDR5

  • RDIMM DDR5 mezclados con módulos de memoria CXL
