กฎและลำดับการติดตั้งโมดูลหน่วยความจำ

ประเภทหน่วยความจําที่รองรับ

โปรดดูข้อมูลเกี่ยวกับประเภทโมดูลหน่วยความจําที่เซิร์ฟเวอร์นี้รองรับในส่วน ส่วนหน่วยความจำในข้อมูลจำเพาะทางเทคนิค

สำหรับรายการตัวเลือกหน่วยความจำที่รองรับ โปรดดู เว็บไซต์ Lenovo ServerProven

ข้อมูลเกี่ยวกับการปรับประสิทธิภาพหน่วยความจำและการกำหนดค่าหน่วยความจำมีอยู่ที่เว็บไซต์ Lenovo Press:

หน่วยความจำ - Lenovo Press

นอกจากนี้ คุณยังสามารถใช้ประโยชน์จากตัวกำหนดค่าหน่วยความจำ ซึ่งมีให้ใช้งานที่เว็บไซต์ต่อไปนี้:

Lenovo Enterprise Solutions Configurator (การกําหนดค่าหน่วยความจํา)

สำหรับรายละเอียดเฉพาะเกี่ยวกับลำดับการติดตั้งที่จำเป็นของโมดูลหน่วยความจำในเซิร์ฟเวอร์ตามการกำหนดค่าระบบและโหมดหน่วยความจำที่คุณกำลังใช้งาน จะแสดงอยู่ด้านล่าง

• เค้าโครงโมดูลหน่วยความจำและโปรเซสเซอร์ของเซิร์ฟเวอร์ที่ไม่มี Compute Complex Neptune Core Module

• เค้าโครงโมดูลหน่วยความจำและโปรเซสเซอร์ของเซิร์ฟเวอร์ที่มี Compute Complex Neptune Core Module

เค้าโครงโมดูลหน่วยความจำและโปรเซสเซอร์ของเซิร์ฟเวอร์ที่ไม่มี Compute Complex Neptune Core Module​

ภาพประกอบต่อไปนี้ช่วยคุณค้นหาช่องเสียบโมดูลหน่วยความจำบนแผงโปรเซสเซอร์สำหรับเซิร์ฟเวอร์ที่ไม่มี Compute Complex Neptune Core Module ตารางการระบุช่องหน่วยความจำด้านล่างแสดงความสัมพันธ์ระหว่างโปรเซสเซอร์ ตัวควบคุมหน่วยความจำ ช่องหน่วยความจำ และหมายเลขช่องเสียบโมดูลหน่วยความจำ

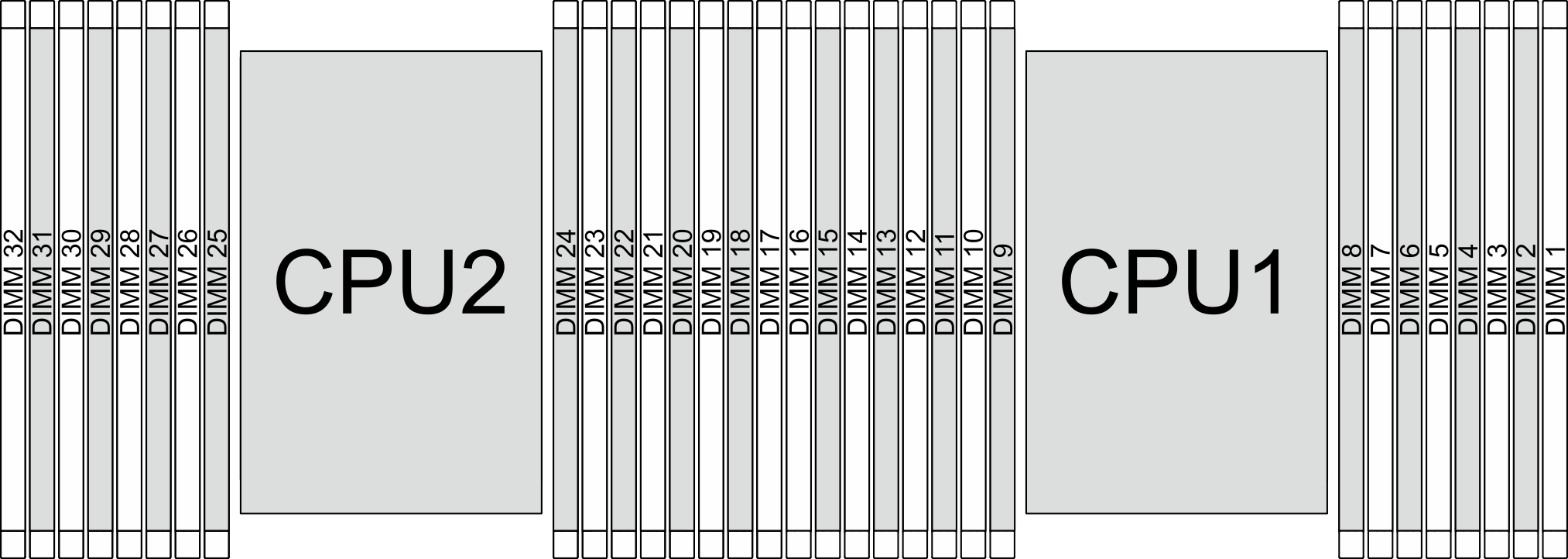

รูปที่ 1. ช่องเสียบโมดูลหน่วยความจำบนแผงโปรเซสเซอร์สำหรับเซิร์ฟเวอร์ที่ไม่มี Compute Complex Neptune Core Module

ตารางที่ 1. การระบุช่องเสียบหน่วยความจำและช่องสัญญาณสำหรับเซิร์ฟเวอร์ที่ไม่มี Compute Complex Neptune Core Module

โปรเซสเซอร์	CPU 1
ตัวควบคุม	iMC7		iMC6		iMC5		iMC4		iMC0		iMC1		iMC2		iMC3
ช่อง	CH7		CH6		CH5		CH4		CH0		CH1		CH2		CH3
หมายเลขช่องเสียบ	0	1	0	1	0	1	0	1	1	0	1	0	1	0	1	0
หมายเลข DIMM	16	15	14	13	12	11	10	9	8	7	6	5	4	3	2	1
โปรเซสเซอร์	CPU 2
ตัวควบคุม	iMC7		iMC6		iMC5		iMC4		iMC0		iMC1		iMC2		iMC3
ช่อง	CH7		CH6		CH5		CH4		CH0		CH1		CH2		CH3
หมายเลขช่องเสียบ	0	1	0	1	0	1	0	1	1	0	1	0	1	0	1	0
หมายเลข DIMM	32	31	30	29	28	27	26	25	24	23	22	21	20	19	18	17

• หมายเลขช่องเสียบ: หมายเลขช่องเสียบ DIMM ในแต่ละช่องทางหน่วยความจํา แต่ละช่องทางหน่วยความจำที่มีช่องเสียบ DIMM สองตัว: ช่องเสียบ 0 (ถัดจากโปรเซสเซอร์) และช่องเสียบ 1 (ใกล้กับโปรเซสเซอร์)

• หมายเลข DIMM: หมายเลขช่องเสียบ DIMM บนแผงโปรเซสเซอร์ โปรเซสเซอร์แต่ละตัวมีช่องเสียบ DIMM 16 ช่อง

เค้าโครงโมดูลหน่วยความจำและโปรเซสเซอร์ของเซิร์ฟเวอร์ที่มี Compute Complex Neptune Core Module​

ภาพประกอบต่อไปนี้ช่วยคุณค้นหาช่องเสียบโมดูลหน่วยความจำบนแผงโปรเซสเซอร์สำหรับเซิร์ฟเวอร์ที่มี Compute Complex Neptune Core Module ตารางการระบุช่องหน่วยความจำด้านล่างแสดงความสัมพันธ์ระหว่างโปรเซสเซอร์ ตัวควบคุมหน่วยความจำ ช่องหน่วยความจำ และหมายเลขช่องเสียบโมดูลหน่วยความจำ

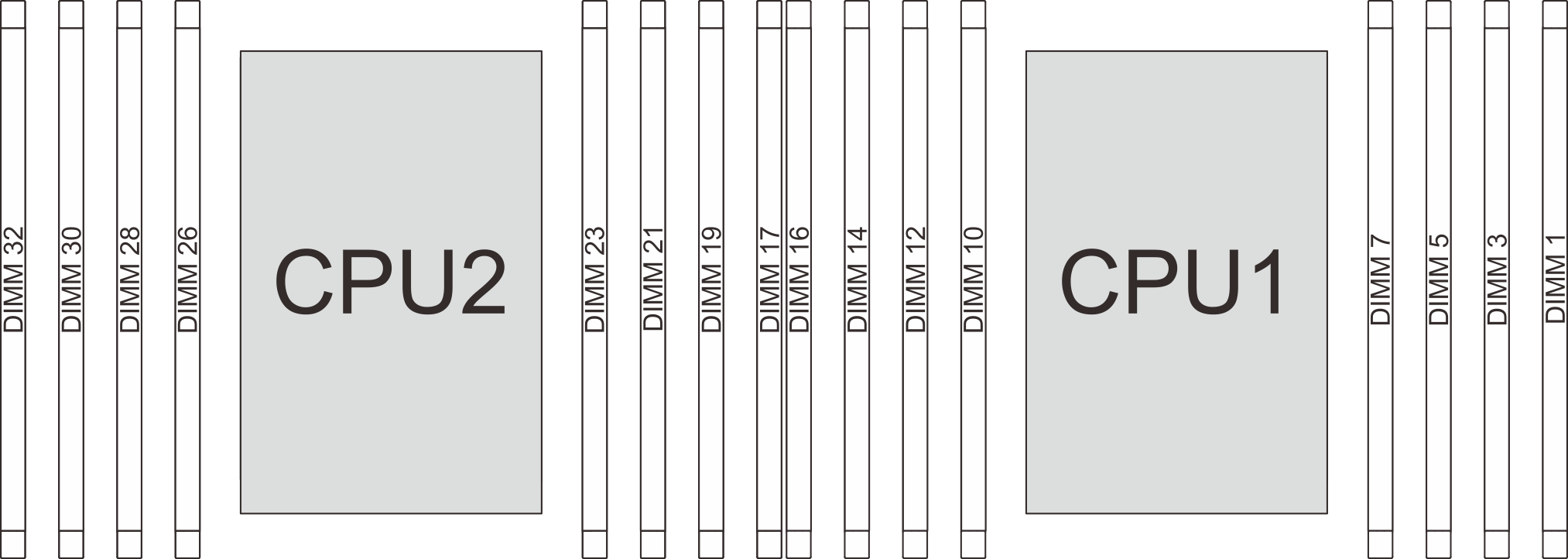

รูปที่ 2. ช่องเสียบโมดูลหน่วยความจำบนแผงโปรเซสเซอร์สำหรับเซิร์ฟเวอร์ที่มี Compute Complex Neptune Core Module

ตารางที่ 2. การระบุช่องเสียบหน่วยความจำและช่องสัญญาณสำหรับเซิร์ฟเวอร์ที่มี Compute Complex Neptune Core Module

โปรเซสเซอร์	CPU 1
ตัวควบคุม	iMC7	iMC6	iMC5	iMC4	iMC0	iMC1	iMC2	iMC3
ช่อง	CH7	CH6	CH5	CH4	CH0	CH1	CH2	CH3
หมายเลขช่องเสียบ	0	0	0	0	0	0	0	0
หมายเลข DIMM	16	14	12	10	7	5	3	1
โปรเซสเซอร์	CPU 2
ตัวควบคุม	iMC7	iMC6	iMC5	iMC4	iMC0	iMC1	iMC2	iMC3
ช่อง	CH7	CH6	CH5	CH4	CH0	CH1	CH2	CH3
หมายเลขช่องเสียบ	0	0	0	0	0	0	0	0
หมายเลข DIMM	32	30	28	26	23	21	19	17

• หมายเลขช่องเสียบ: หมายเลขช่องเสียบ DIMM ในแต่ละช่องทางหน่วยความจํา แต่ละช่องทางของหน่วยความจำมีช่องเสียบ DIMM หนึ่งช่อง

• หมายเลข DIMM: หมายเลขช่องเสียบ DIMM บนแผงโปรเซสเซอร์ โปรเซสเซอร์แต่ละตัวมีช่องเสียบ DIMM แปดช่อง

คำแนะนำในการติดตั้งโมดูลหน่วยความจำ​

• ต้องมีการติดตั้ง DIMM อย่างน้อยหนึ่งตัวสำหรับโปรเซสเซอร์แต่ละตัว ขอแนะนำให้ติดตั้งอย่างน้อยแปด DIMM ต่อโปรเซสเซอร์เพื่อให้ได้รับประสิทธิภาพที่ดี

• เมื่อคุณเปลี่ยน DIMM เซิร์ฟเวอร์จัดให้มีความสามารถในการเปิดใช้งาน DIMM อัตโนมัติโดยคุณไม่ต้องใช้ Setup Utility เพื่อเปิดใช้งาน DIMM ใหม่ด้วยตนเอง

• สำหรับกฎและลำดับการติดตั้งโมดูลหน่วยความจำ โปรดดู:

  • DDR5 DIMM เท่านั้น

  • DDR5 RDIMM ที่ใช้ร่วมกับโมดูลหน่วยความจำ CXL
