Правила и порядок установки модулей памяти

Поддерживаемые типы памяти

Сведения о типах модулей памяти, поддерживаемых данным сервером, см. в подразделе «Память» в документе «Технические спецификации».

Список поддерживаемых вариантов памяти см. по следующему адресу: Веб-сайт Lenovo ServerProven.

Сведения об оптимизации производительности памяти и настройке памяти доступны на веб-сайте Lenovo Press:

Память — Lenovo Press

Кроме того, можно воспользоваться конфигуратором памяти, который доступен на следующем сайте:

Lenovo Enterprise Solutions Configurator (конфигурации памяти)

Конкретные сведения о требуемом порядке установки модулей памяти на сервере в зависимости от используемой конфигурации системы и режима памяти приводятся ниже.

• Расположение модулей памяти и процессоров серверов без Compute Complex Neptune Core Module

• Расположение модулей памяти и процессоров серверов с Compute Complex Neptune Core Module

Расположение модулей памяти и процессоров серверов без Compute Complex Neptune Core Module​

На следующем рисунке показано расположение гнезд модулей памяти на процессорной плате для серверов без Compute Complex Neptune Core Module. В таблице идентификации каналов памяти ниже показана взаимосвязь между процессорами, контроллерами памяти, каналами памяти и номерами гнезд модулей памяти.

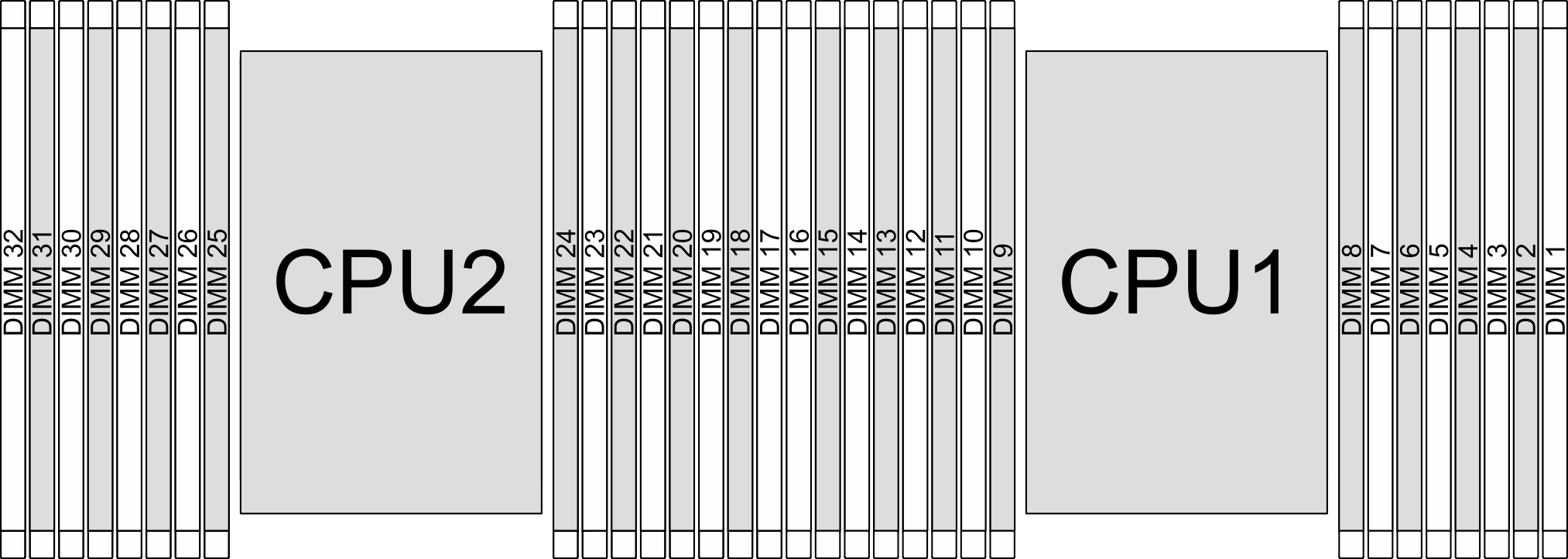

Рис. 1. Гнезда модулей памяти на процессорной плате для серверов без Compute Complex Neptune Core Module

Табл. 1. Идентификация гнезд и каналов памяти для серверов без Compute Complex Neptune Core Module

Процессор	ЦП 1
Контроллер	iMC7		iMC6		iMC5		iMC4		iMC0		iMC1		iMC2		iMC3
Канал	CH7		CH6		CH5		СН4		CH0		CH1		CH2		CH3
№ гнезда	0	1	0	1	0	1	0	1	1	0	1	0	1	0	1	0
№ DIMM	16	15	14	13	12	11	10	9	8	7	6	5	4	3	2	1
Процессор	ЦП 2
Контроллер	iMC7		iMC6		iMC5		iMC4		iMC0		iMC1		iMC2		iMC3
Канал	CH7		CH6		CH5		СН4		CH0		CH1		CH2		CH3
№ гнезда	0	1	0	1	0	1	0	1	1	0	1	0	1	0	1	0
№ DIMM	32	31	30	29	28	27	26	25	24	23	22	21	20	19	18	17

• № гнезда: номер гнезда DIMM в каждом канале памяти. Для каждого канала памяти предусмотрено два гнезда DIMM — гнездо 0 (наиболее удалено от процессора) и гнездо 1 (находится максимально близко к нему).

• DIMM №: номер гнезда DIMM на процессорной плате. Каждый процессор имеет 16 гнезд DIMM.

Расположение модулей памяти и процессоров серверов с Compute Complex Neptune Core Module​

На следующем рисунке показано расположение гнезд модулей памяти на процессорной плате для серверов с Compute Complex Neptune Core Module. В таблице идентификации каналов памяти ниже показана взаимосвязь между процессорами, контроллерами памяти, каналами памяти и номерами гнезд модулей памяти.

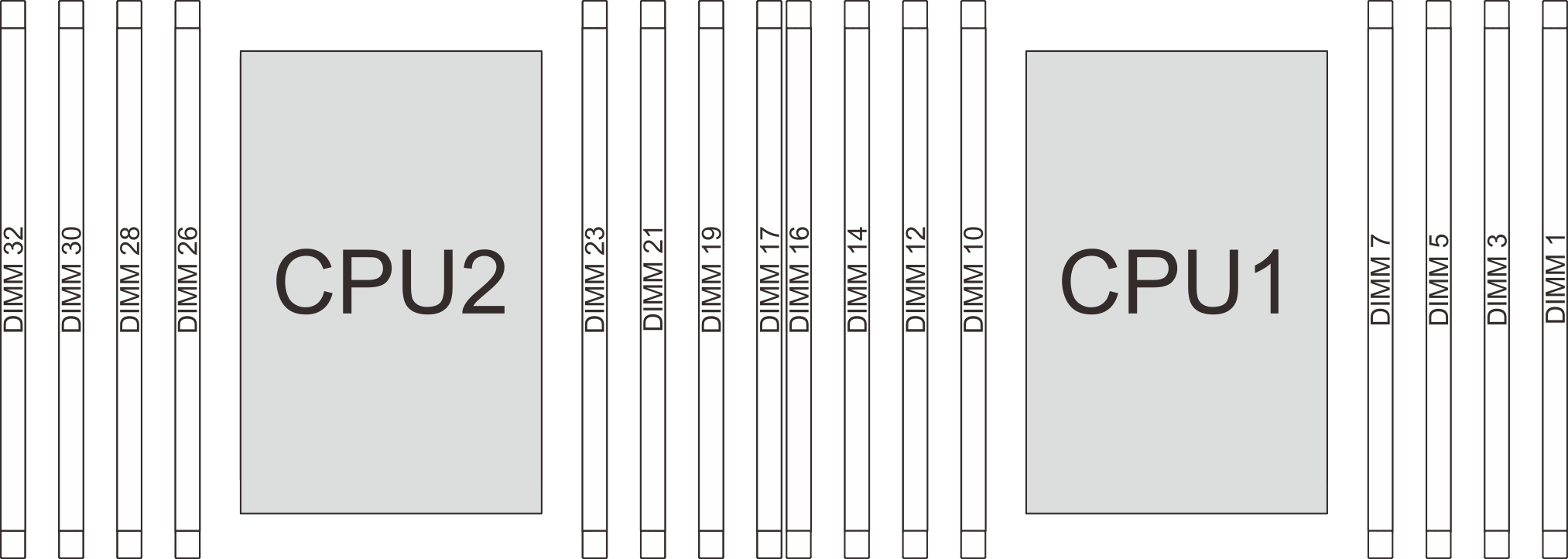

Рис. 2. Гнезда модулей памяти на процессорной плате для серверов с Compute Complex Neptune Core Module

Табл. 2. Идентификация гнезд и каналов памяти для серверов с Compute Complex Neptune Core Module

Процессор	ЦП 1
Контроллер	iMC7	iMC6	iMC5	iMC4	iMC0	iMC1	iMC2	iMC3
Канал	СН7	CH6	CH5	CH4	CH0	CH1	CH2	CH3
№ гнезда	0	0	0	0	0	0	0	0
№ DIMM	16	14	12	10	7	5	3	1
Процессор	ЦП 2
Контроллер	iMC7	iMC6	iMC5	iMC4	iMC0	iMC1	iMC2	iMC3
Канал	CH7	CH6	CH5	СН4	CH0	CH1	CH2	CH3
№ гнезда	0	0	0	0	0	0	0	0
№ DIMM	32	30	28	26	23	21	19	17

• № гнезда: номер гнезда DIMM в каждом канале памяти. Для каждого канала памяти предусмотрено одно гнездо DIMM.

• DIMM №: номер гнезда DIMM на процессорной плате. Каждый процессор имеет восемь гнезд DIMM.

Руководство по установке модулей памяти​

• Необходимо использовать по меньшей мере один модуль DIMM для каждого процессора. Чтобы обеспечить хорошую производительность, устанавливайте не менее восьми модулей DIMM на процессор.

• При замене модуля DIMM сервер предоставляет возможность автоматического включения модуля DIMM, то есть для включения нового модуля DIMM не обязательно выполнять операции в Setup Utility вручную.

• Правила и порядок установки модулей памяти см. в следующих разделах:

  • Только модули DIMM DDR5

  • Модули RDIMM DDR5 в сочетании с модулями памяти CXL
