Замена заднего блока платы-адаптера Riser и адаптера PCIe

В этом разделе приведены инструкции по снятию и установке заднего блока платы-адаптера Riser и адаптера PCIe. Адаптером PCIe может являться карта Ethernet, адаптер шины, адаптер RAID и дополнительный адаптер PCIe SSD или любые другие поддерживаемые адаптеры PCIe. Адаптеры PCIe различаются по типу, но процедуры их установки и извлечения одинаковы.

Отсеки плат-адаптеров Riser зависят от конфигурации задней панели сервера.
Прим.

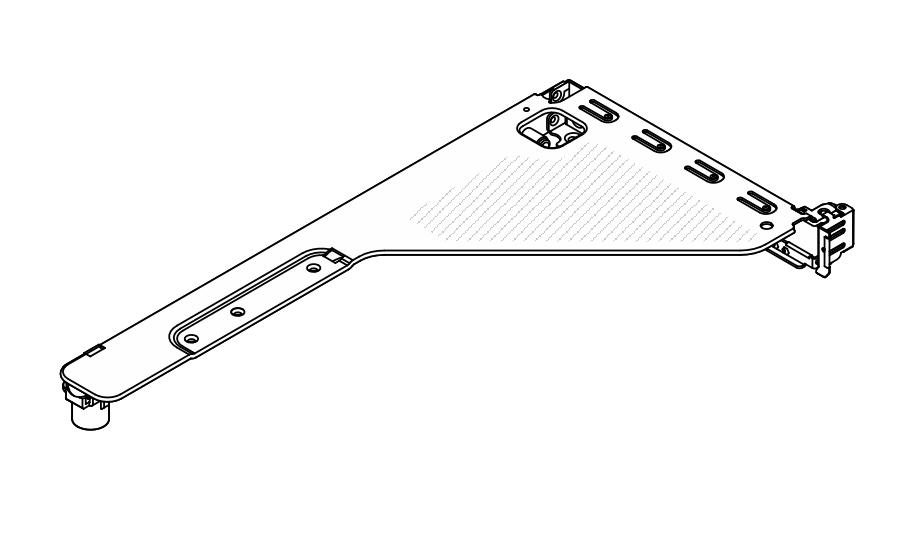

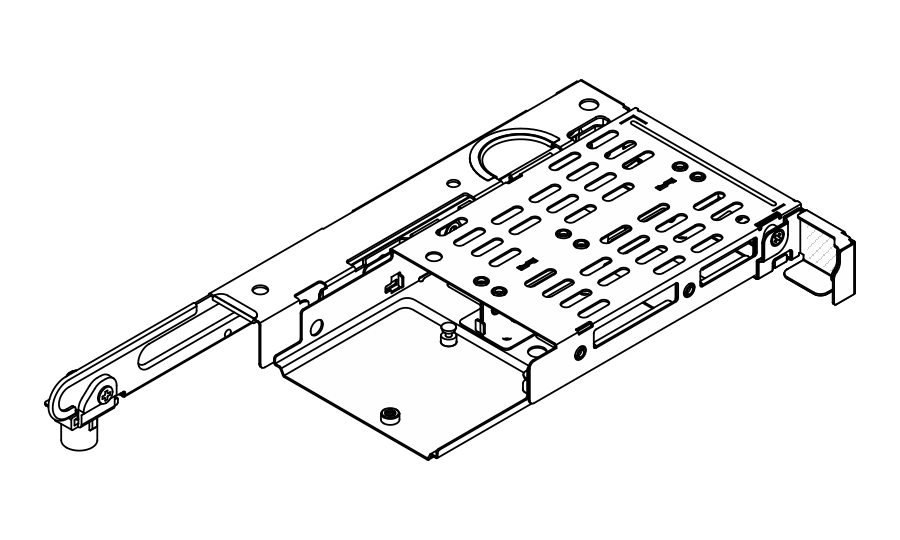

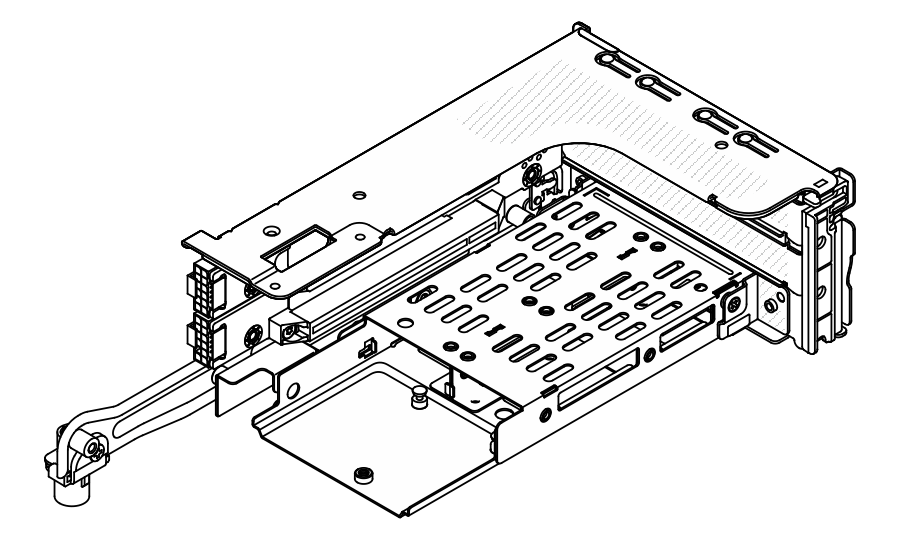

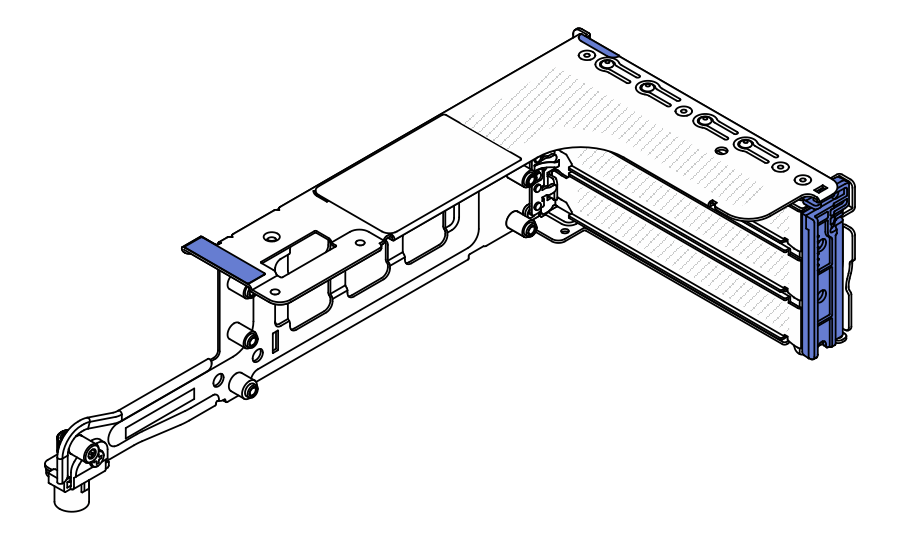

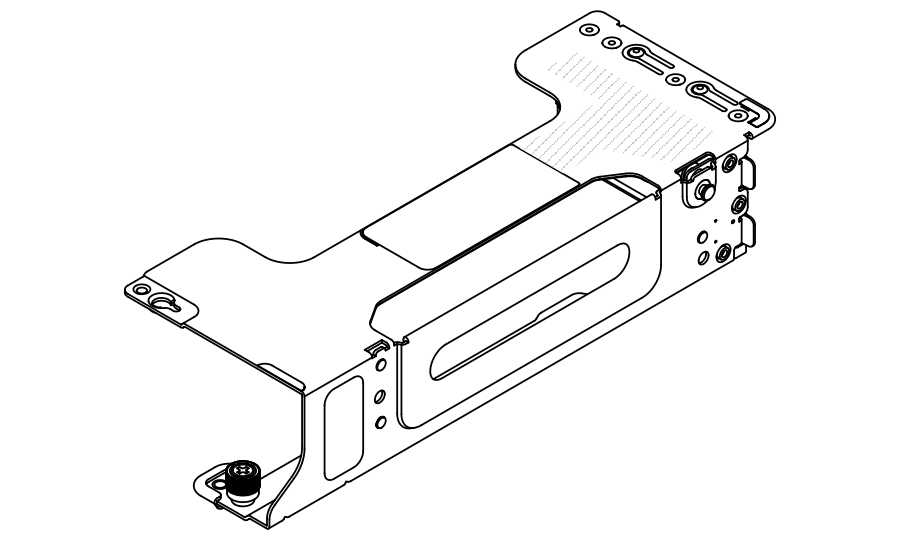

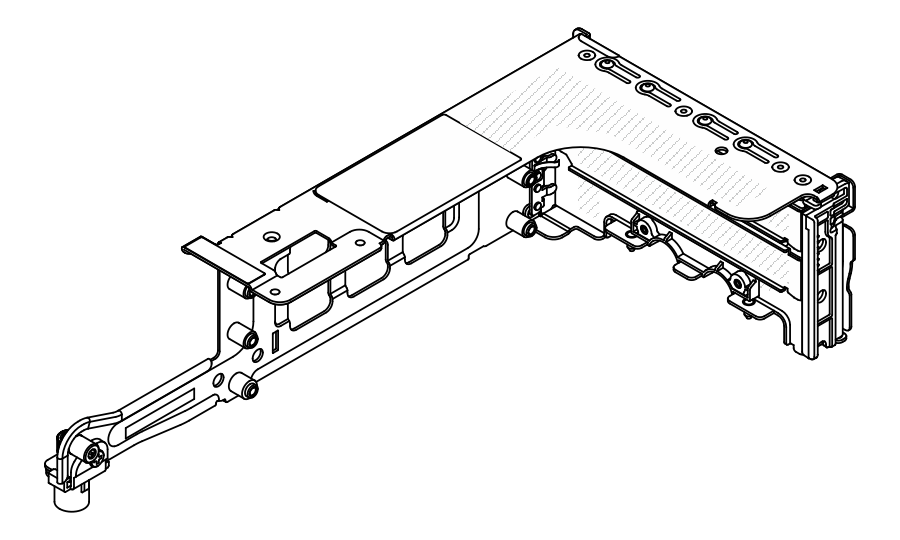

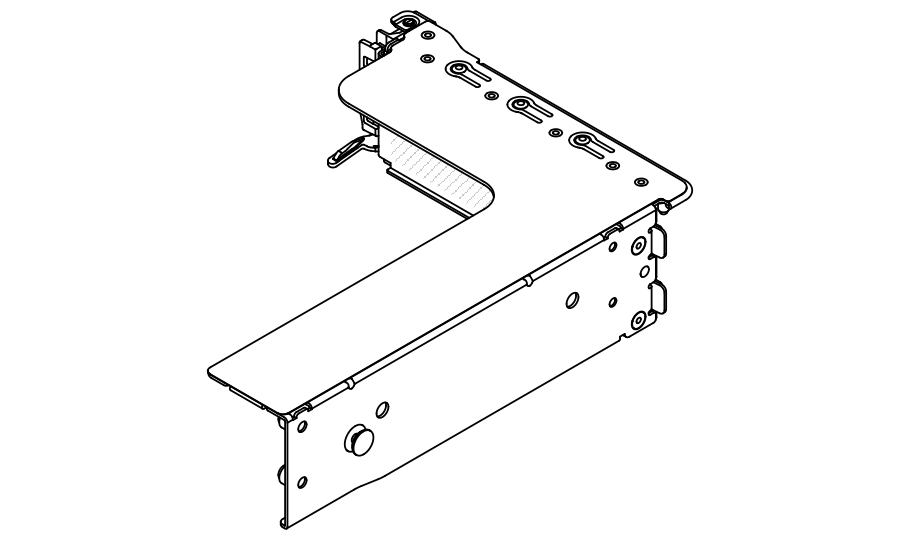

Табл. 1. Поддерживаемые задние отсеки плат-адаптеров Riser
Конфигурация сервераОтсек платы-адаптера Riser 1Отсек платы-адаптера Riser 2Отсек платы-адаптера Riser 3Отсек платы-адаптера Riser 4
Конфигурация с 10 гнездами PCIe
  • Отсек платы-адаптера Riser 2LP



  • Отсек платы-адаптера Riser 3FH



  • Отсек платы-адаптера Riser 3FH M.2



  • Отсек платы-адаптера Riser 3FH



  • Отсек платы-адаптера Riser 3FH M.2



  • Отсек платы-адаптера Riser 3FH для компонента «Neptune Core Module»



  • Отсек платы-адаптера Riser 2LP



Конфигурация с задним отсеком для четырех 2,5-дюймовых дисков
  • Отсек платы-адаптера Riser 2LP



  • Отсек платы-адаптера Riser 3FH



  • Отсек платы-адаптера Riser 3FH M.2



  • Отсек платы-адаптера Riser 1FH



  • Отсек платы-адаптера Riser 1FH M.2



Неприменимо
Конфигурация с задним отсеком для восьми 2,5-дюймовых дисков
  • Отсек платы-адаптера Riser 2FH



  • Отсек платы-адаптера Riser 1FH



  • Отсек платы-адаптера Riser 1FH M.2



  • Отсек платы-адаптера Riser 1FH



  • Отсек платы-адаптера Riser 1FH M.2



Неприменимо
Конфигурация с задним отсеком для четырех 3,5-дюймовых дисковНеприменимо
  • Отсек платы-адаптера Riser 1FH



  • Отсек платы-адаптера Riser 1FH M.2



  • Отсек платы-адаптера Riser 1FH



  • Отсек платы-адаптера Riser 1FH M.2



Неприменимо
