Снятие заднего адаптера PCIe и платы-адаптера Riser

В этом разделе приведены инструкции по снятию заднего адаптера PCIe и платы-адаптера Riser.

Об этой задаче

S011
sharp edge
ОСТОРОЖНО
В непосредственной близости находятся острые края, углы или места соединения.
Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

  • Перед снятием дисков, контроллеров дисков (включая контроллеры, встроенные в блок материнской платы), объединительных панелей дисков и кабелей дисков или внесением в них изменений создайте резервную копию всех важных данных, хранящихся на дисках.

  • Перед извлечением любого компонента массива RAID (диск, карта RAID и т. д.) создайте резервную копию всей информации о конфигурации RAID.

Процедура

  1. Выполните подготовительные действия для данной задачи.
    1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Замена сервера.
    2. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
    3. При необходимости снимите дефлектор. См. раздел Снятие дефлектора.
    4. Снимите блок платы-адаптера Riser. См. раздел Снятие заднего блока платы-адаптера Riser.
  2. Снятие адаптера PCIe
    Прим.
    Для адаптеров PCIe x16 LP, установленных в отсеке платы-адаптера Riser 3FH/2FH и весящих от 250 г до 330 г, сначала открутите винт, фиксирующий адаптер.

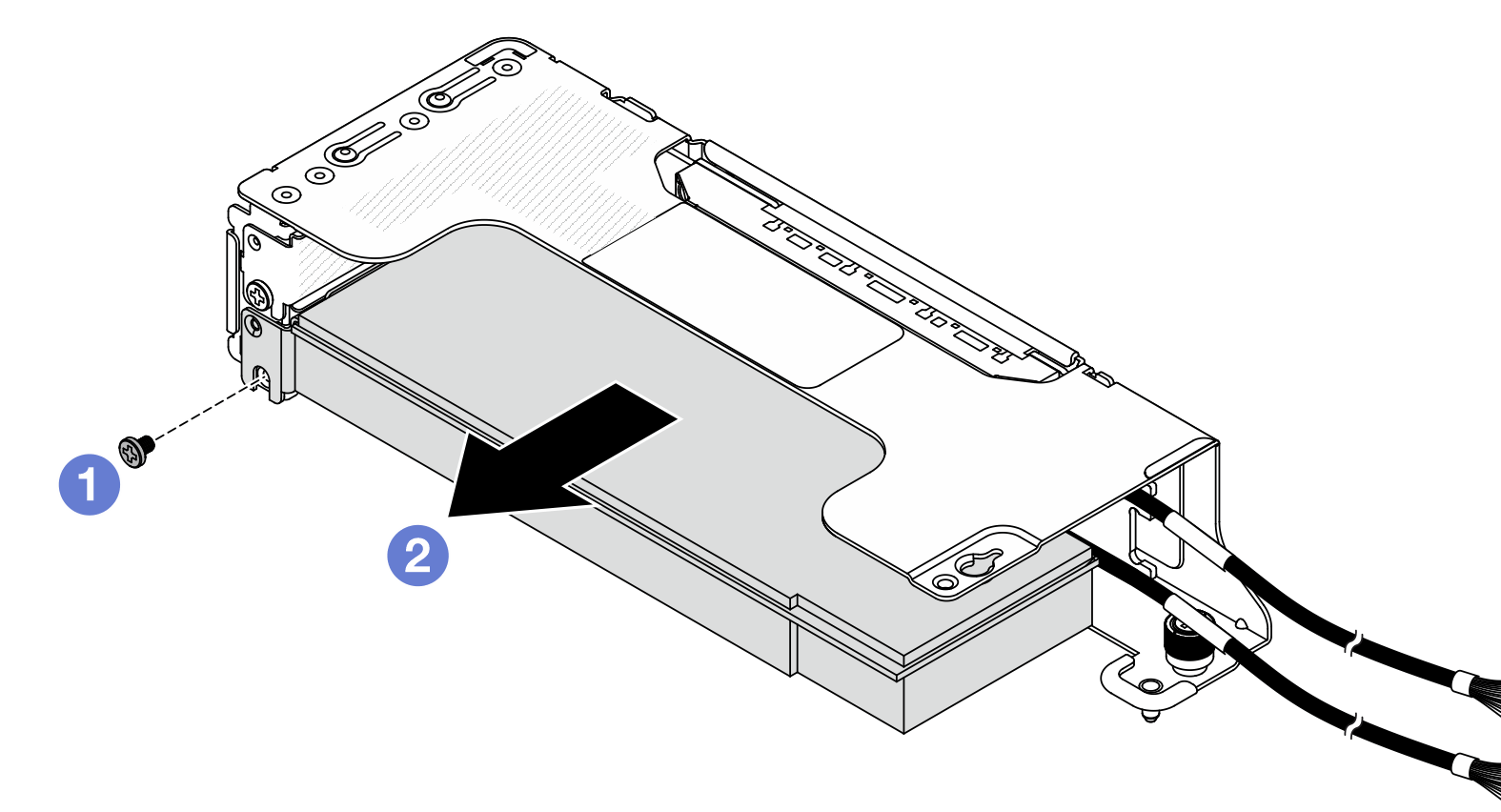

    Рис. 1. Снятие адаптера PCIe с отсека платы-адаптера Riser 2LP
    Removing a PCIe adapter from the 2LP riser cage
    1. Открутите винт, фиксирующий адаптер PCIe.
    2. Возьмите адаптер PCIe за края и аккуратно извлеките его из гнезда PCIe.
    Рис. 2. Снятие адаптера PCIe с отсека платы-адаптера Riser 3FH
    Removing a PCIe adapter from the 3FH riser cage
    1. Нажмите на фиксирующую защелку.
    2. Переведите фиксирующую защелку адаптера PCIe в открытое положение.
    3. Возьмите адаптер PCIe за края и аккуратно извлеките его из гнезда PCIe.

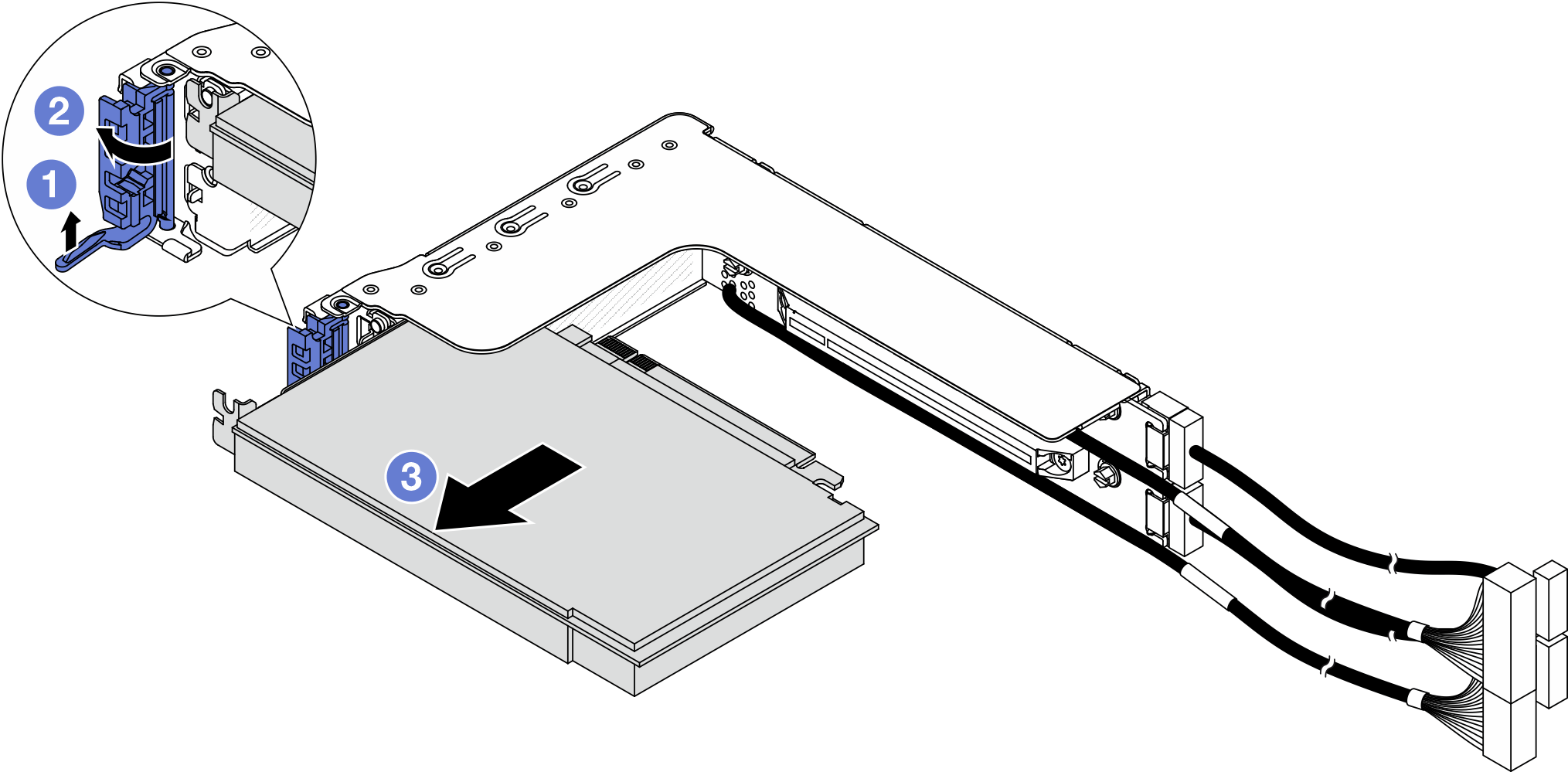

    Рис. 3. Снятие адаптера PCIe с отсека платы-адаптера Riser 2FH
    Removing a PCIe adapter from the 2FH riser cage
    1. Поднимите фиксирующую защелку, как показано на рисунке.
    2. Переведите фиксирующую защелку адаптера PCIe в открытое положение.
    3. Возьмите адаптер PCIe за края и аккуратно извлеките его из гнезда PCIe.

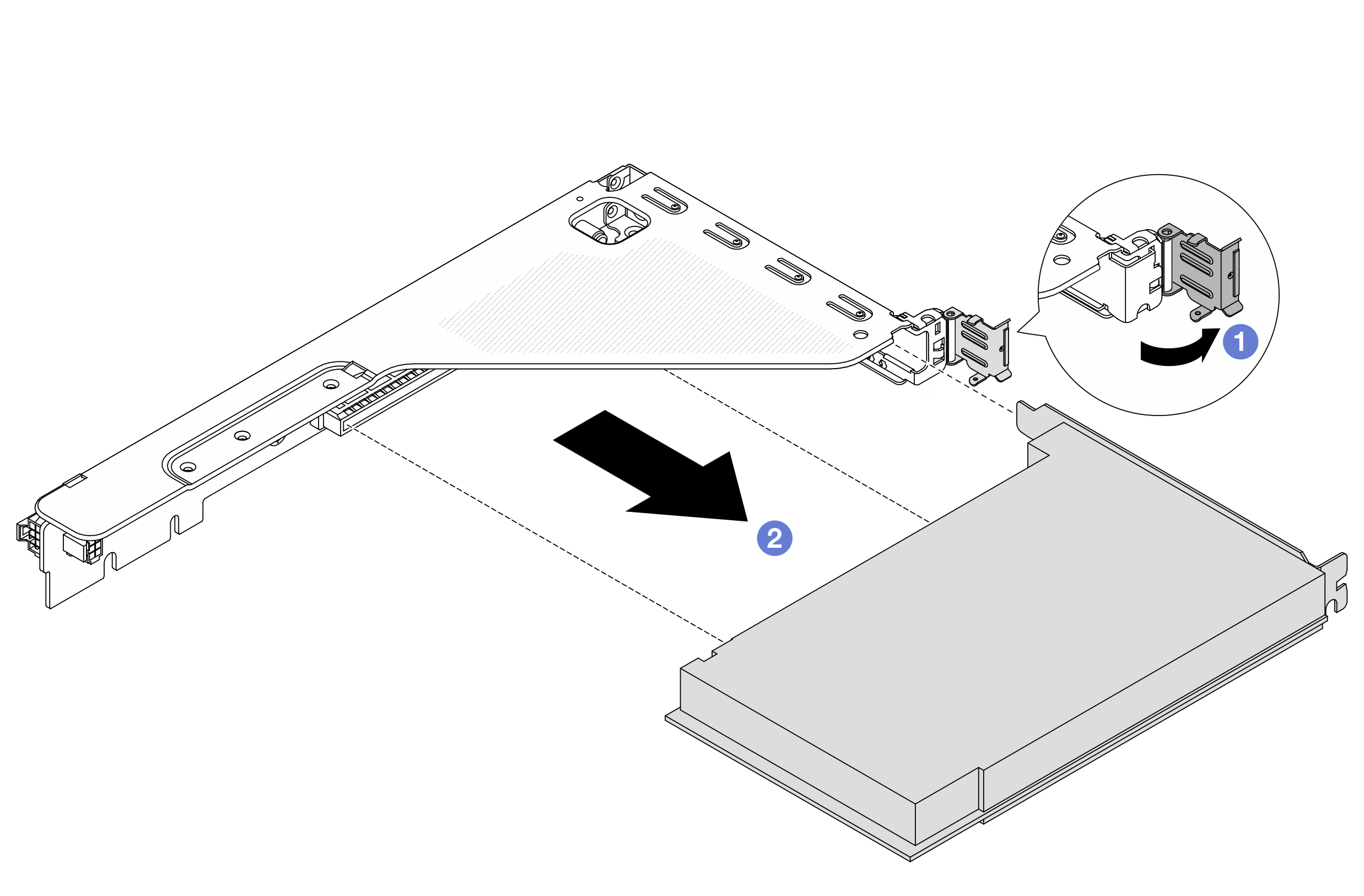

    Рис. 4. Снятие адаптера PCIe с отсека платы-адаптера Riser 1FH
    Removing a PCIe adapter from the 1FH riser cage
    1. Переведите фиксирующую защелку адаптера PCIe в открытое положение.
    2. Возьмите адаптер PCIe за края и аккуратно извлеките его из гнезда PCIe.
  3. (Необязательно) В случае замены платы-адаптера Riser извлеките ее из отсека.
    Прим.
    На следующем рисунке в качестве примеров показаны платы-адаптеры Riser на отсеке платы-адаптера Riser 3FH. Процедура замены других типов плат-адаптеров Riser аналогична.

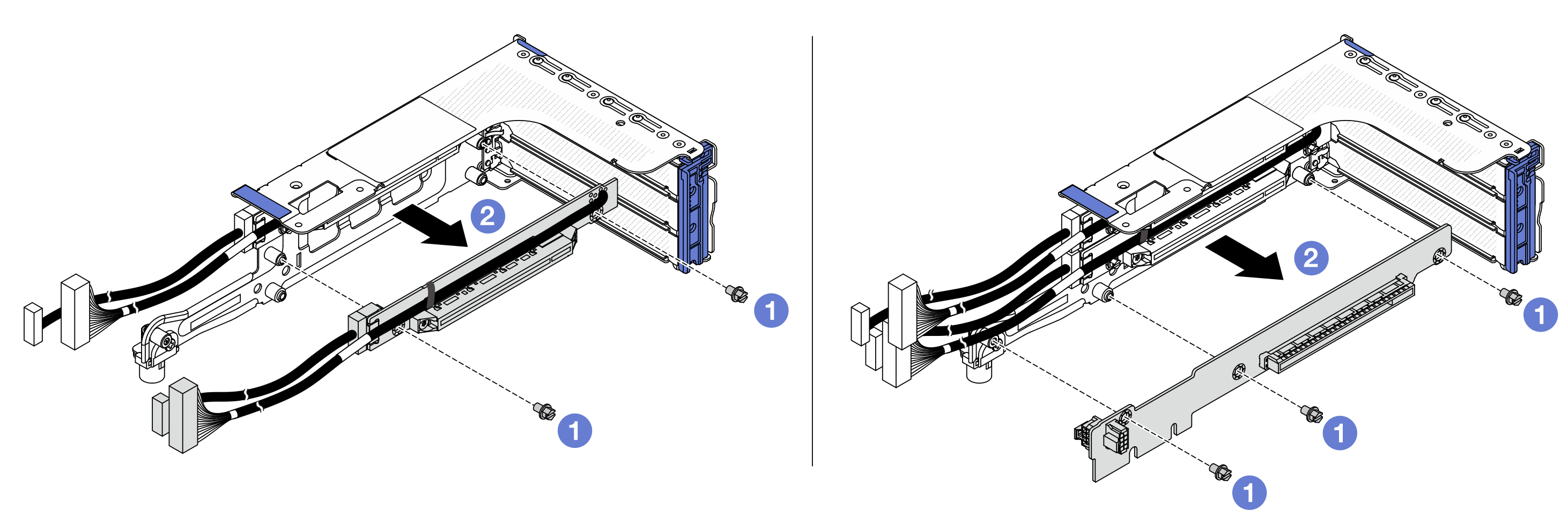

    Рис. 5. Снятие плат-адаптеров Riser с отсека платы-адаптера Riser
    Removing riser cards from the riser cage
    1. Отверните винты, фиксирующие плату-адаптер Riser.
    2. Возьмите плату-адаптер Riser за края и аккуратно снимите ее с отсека платы-адаптера Riser.

После завершения

  1. Установите сменный модуль. См. раздел Установка заднего адаптера PCIe и платы-адаптера Riser.

  2. При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
