Снятие заднего блока платы-адаптера Riser

В этом разделе приведены инструкции по снятию заднего блока платы-адаптера Riser.

Об этой задаче

S011
sharp edge
ОСТОРОЖНО
В непосредственной близости находятся острые края, углы или места соединения.

Сервер поддерживает различные типы отсеков плат-адаптеров Riser (см. раздел Замена заднего блока платы-адаптера Riser и адаптера PCIe).

Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

  • Перед извлечением любого компонента массива RAID (диск, карта RAID и т. д.) создайте резервную копию всей информации о конфигурации RAID.

Процедура

  1. Выполните подготовительные действия для данной задачи.
    1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Замена сервера.
    2. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
    3. При необходимости снимите отсек вентиляторов компьютера. См. раздел Снятие отсека вентиляторов компьютера.
    4. При необходимости снимите дефлектор. См. раздел Снятие дефлектора.
    5. Отключите кабели платы-адаптера Riser и кабели адаптера PCIe от блока материнской платы.
      Внимание
      Чтобы не повредить блок материнской платы, следуйте инструкциям в документе Прокладка внутренних кабелей при отключении кабелей от блока материнской платы.
  2. Снимите блок платы-адаптера Riser.
    Прим.
    На следующих рисунках в качестве примеров показан блок платы-адаптера Riser 3FH и блок платы-адаптера Riser 2FH. Замена других типов блоков платы-адаптера Riser выполняется аналогично.

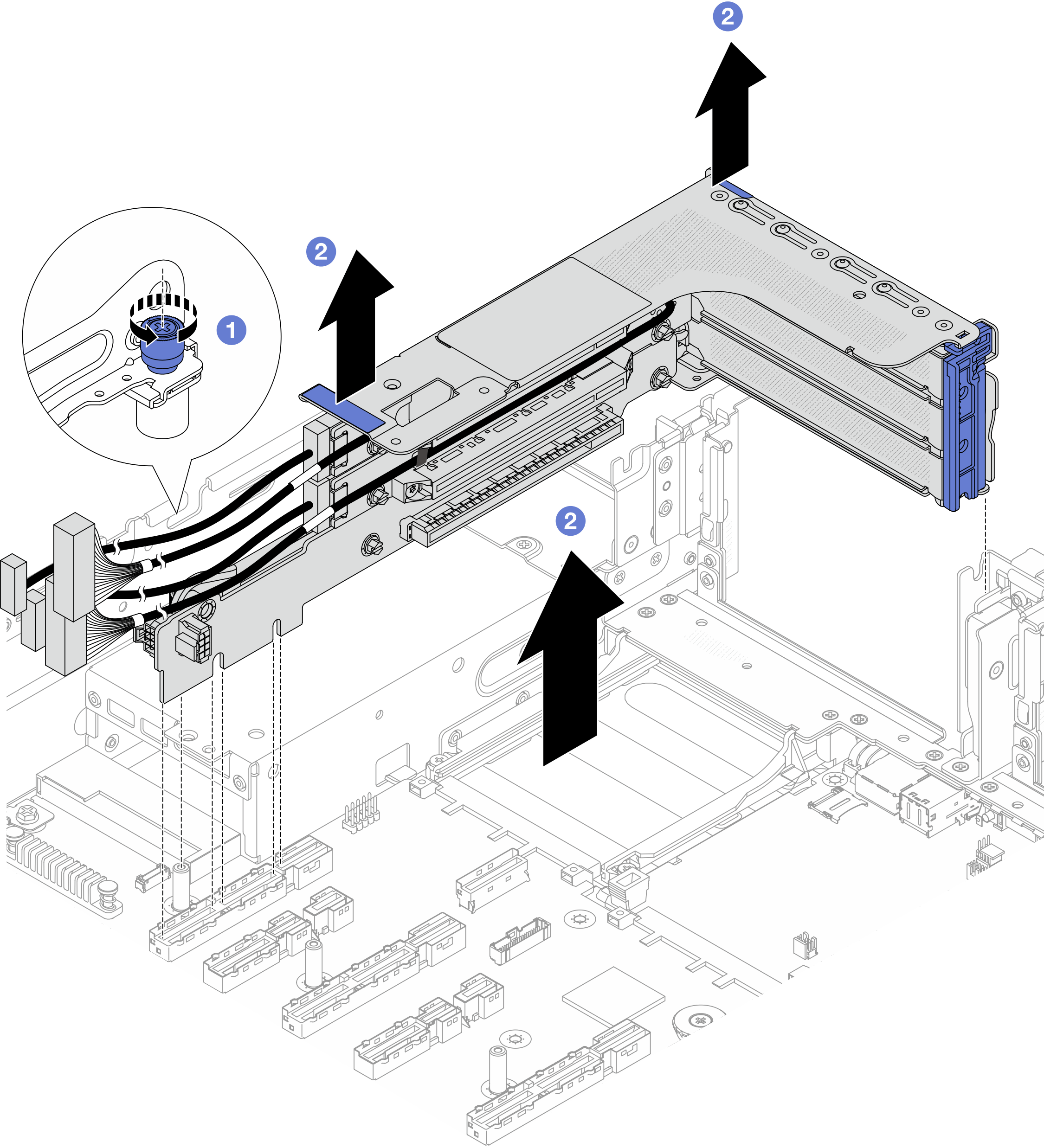

    Рис. 1. Снятие блока платы-адаптера Riser 3FH
    Removing the 3FH riser assembly

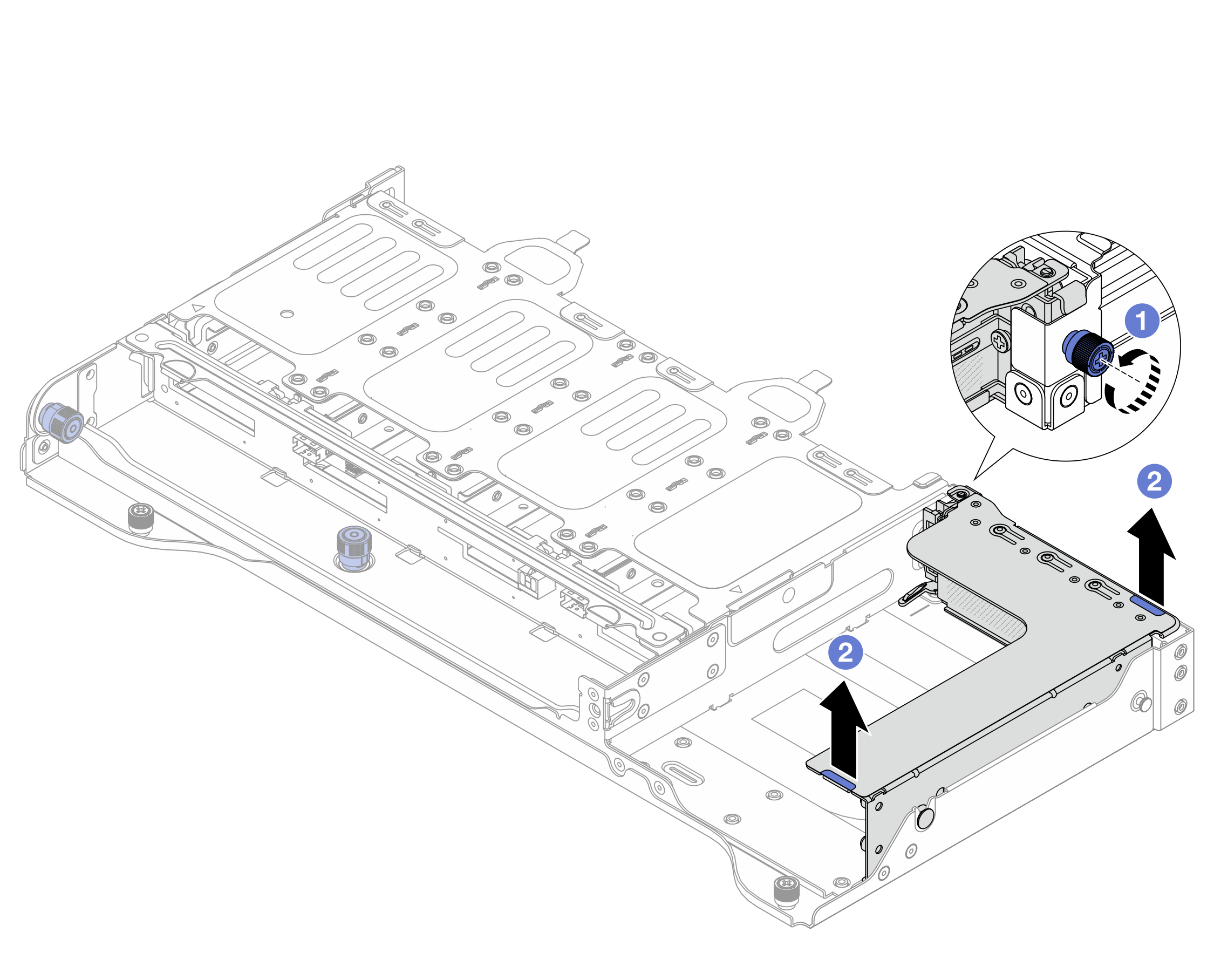

    Рис. 2. Снятие блока платы-адаптера Riser 2FH
    Removing the 2FH riser assembly
    1. Ослабьте винт, фиксирующий блок платы-адаптера Riser.
    2. Возьмите блок платы-адаптера Riser за края и аккуратно поднимите его, чтобы снять с рамы.

После завершения

  1. Снимите адаптер PCIe с блока платы-адаптера Riser. См. раздел Снятие заднего адаптера PCIe и платы-адаптера Riser.

  2. При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
