Remover um conjunto de placa riser traseiro

Siga as instruções desta seção para remover um conjunto de placa riser traseiro.

Sobre esta tarefa

S011
sharp edge
CUIDADO
Bordas, cantos ou juntas pontiagudos nas proximidades.

O servidor é compatível com diferentes tipos de gaiolas de placa riser (consulte Substituição do conjunto de placa riser traseira e do adaptador PCIe).

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

  • Antes de remover algum componente de uma matriz RAID (unidade, placa RAID, etc.), faça backup de todas as informações de configuração do RAID.

Procedimento

  1. Faça as preparações para a tarefa.
    1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Substituição do servidor.
    2. Remova a tampa superior. Consulte Remover a tampa superior.
    3. Remova o compartimento do ventilador do sistema se necessário. Consulte Remover o compartimento do ventilador do sistema.
    4. Se necessário, remova o defletor de ar. Consulte Remover o defletor de ar.
    5. Desconecte os cabos da placa riser e os cabos do adaptador PCIe do conjunto da placa-mãe.
      Atenção
      Para evitar danos ao conjunto da placa-mãe, siga as instruções em Roteamento de cabos internos ao desconectar os cabos do componente.
  2. Remova o conjunto da placa riser.
    Nota
    As ilustrações a seguir mostram o conjunto de placa riser 3FH e o conjunto de placa riser 2FH como exemplos. O procedimento de substituição para outros tipos de conjuntos de placas riser é o mesmo.

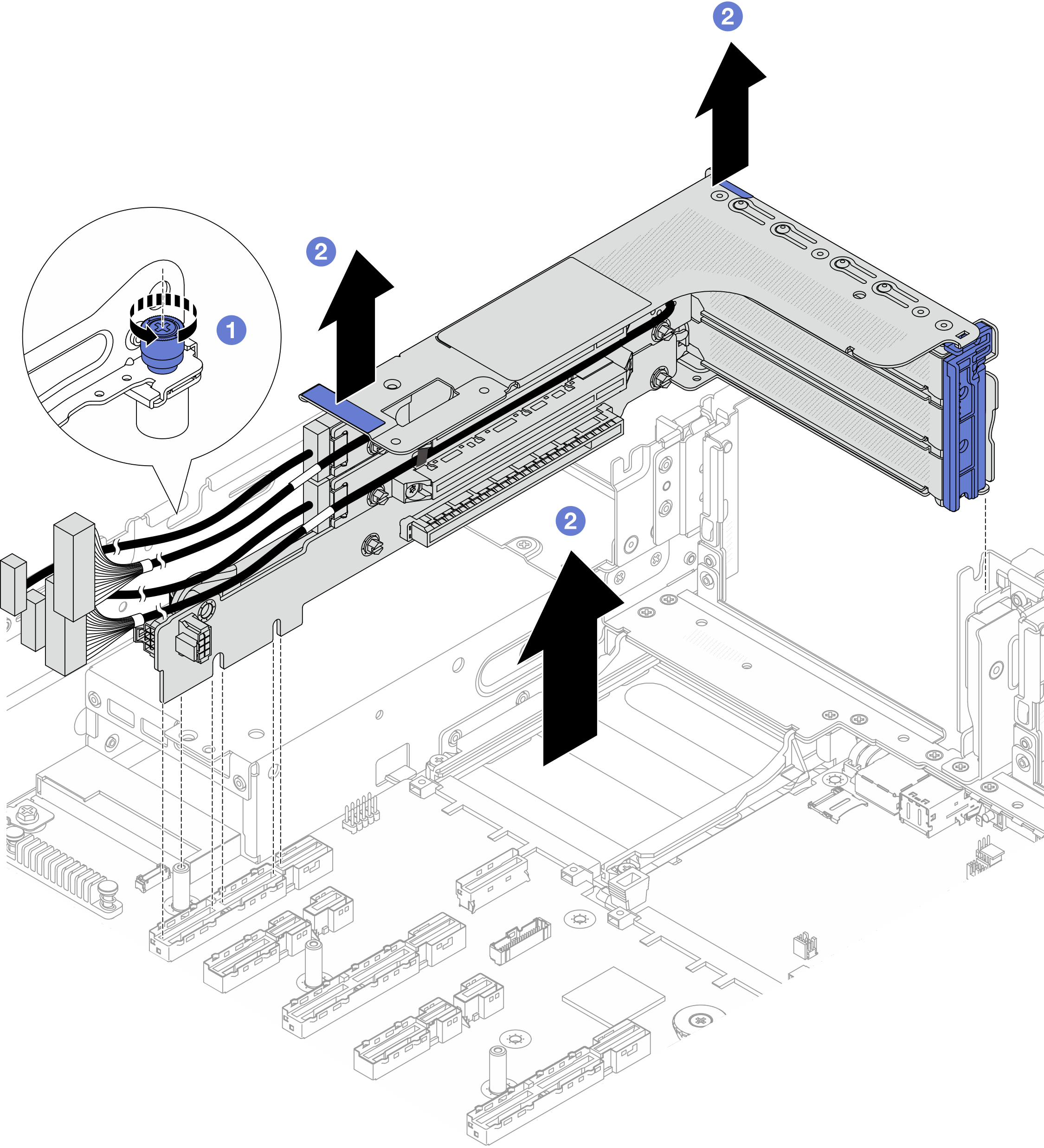

    Figura 1. Remoção do conjunto de placa riser 3FH
    Removing the 3FH riser assembly

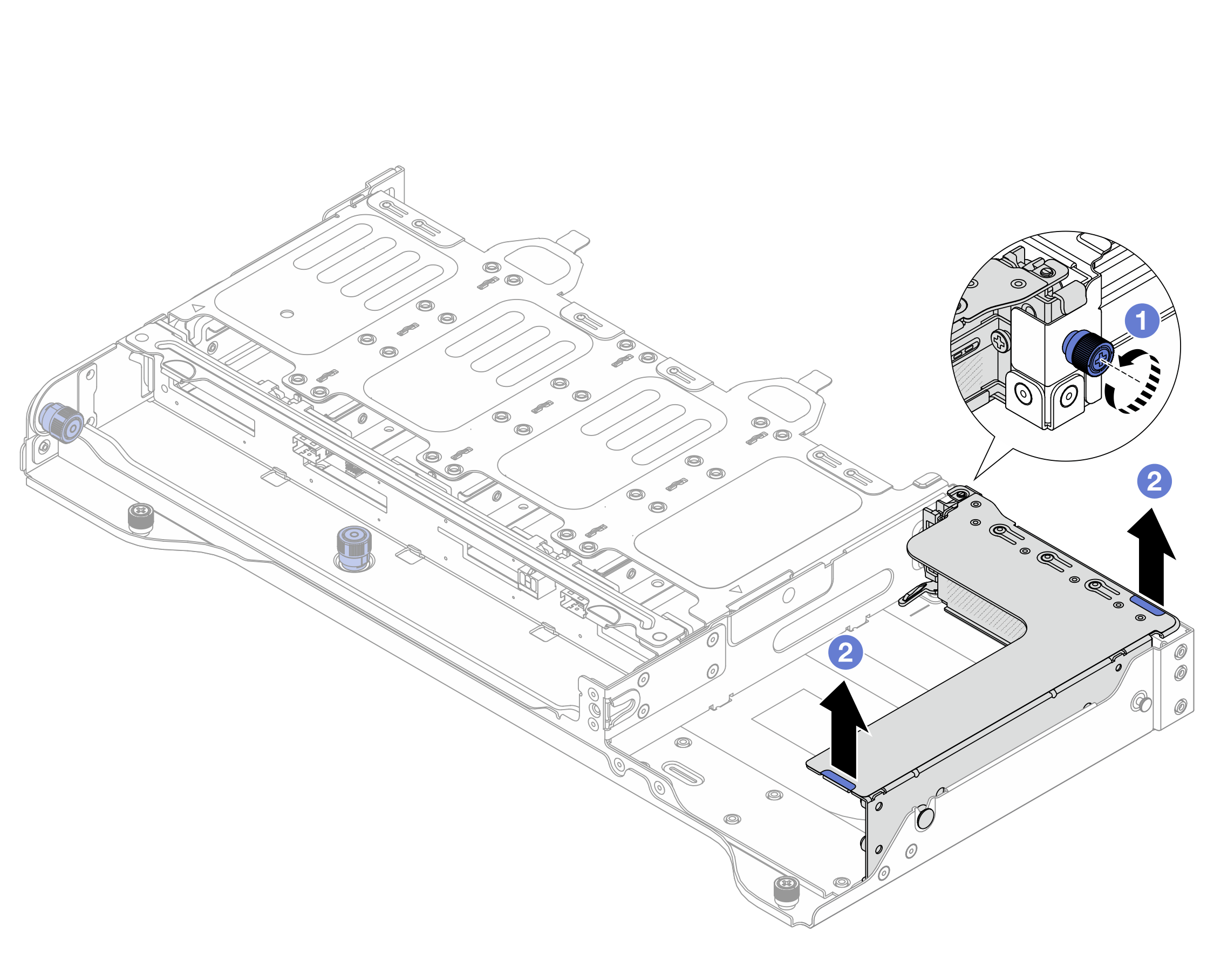

    Figura 2. Remoção do conjunto de placa riser 2FH
    Removing the 2FH riser assembly
    1. Solte o parafuso que prende o conjunto de placa riser.
    2. Segure o conjunto de placa rise pelas bordas e erga-o com cuidado para retirá-lo do chassi.

Depois de concluir

  1. Remova o adaptador PCIe do conjunto de placa riser. Consulte Remover um adaptador PCIe traseiro e uma placa riser.

  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
