Remover adaptador PCIe e placa riser traseiros

Siga as instruções nesta seção para remover um adaptador PCIe traseiro e uma placa riser.

Sobre esta tarefa

S011

CUIDADO

Bordas, cantos ou juntas pontiagudos nas proximidades.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

• Antes de remover ou fazer mudanças nas unidades, nos controladores de unidades (incluindo controladores integrados no conjunto de placa-mãe), nos backplanes de unidade ou nos cabos de unidades, faça backup de todos os dados importantes armazenados nessas unidades.

• Antes de remover algum componente de uma matriz RAID (unidade, placa RAID, etc.), faça backup de todas as informações de configuração do RAID.

Procedimento

1. Faça as preparações para a tarefa.
   1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Substituição do servidor.
   2. Remova a tampa superior. Consulte Remover a tampa superior.
   3. Se necessário, remova o defletor de ar. Consulte Remover o defletor de ar.
   4. Remova o conjunto da placa riser. Consulte Remover um conjunto de placa riser traseiro.
2. Remova um adaptador PCIe.
   Nota

   Para adaptadores PCIe x16 LP montados na gaiola da placa riser 3FH/2FH e com peso entre 250 g e 330 g, remova primeiro o parafuso que prende o adaptador.

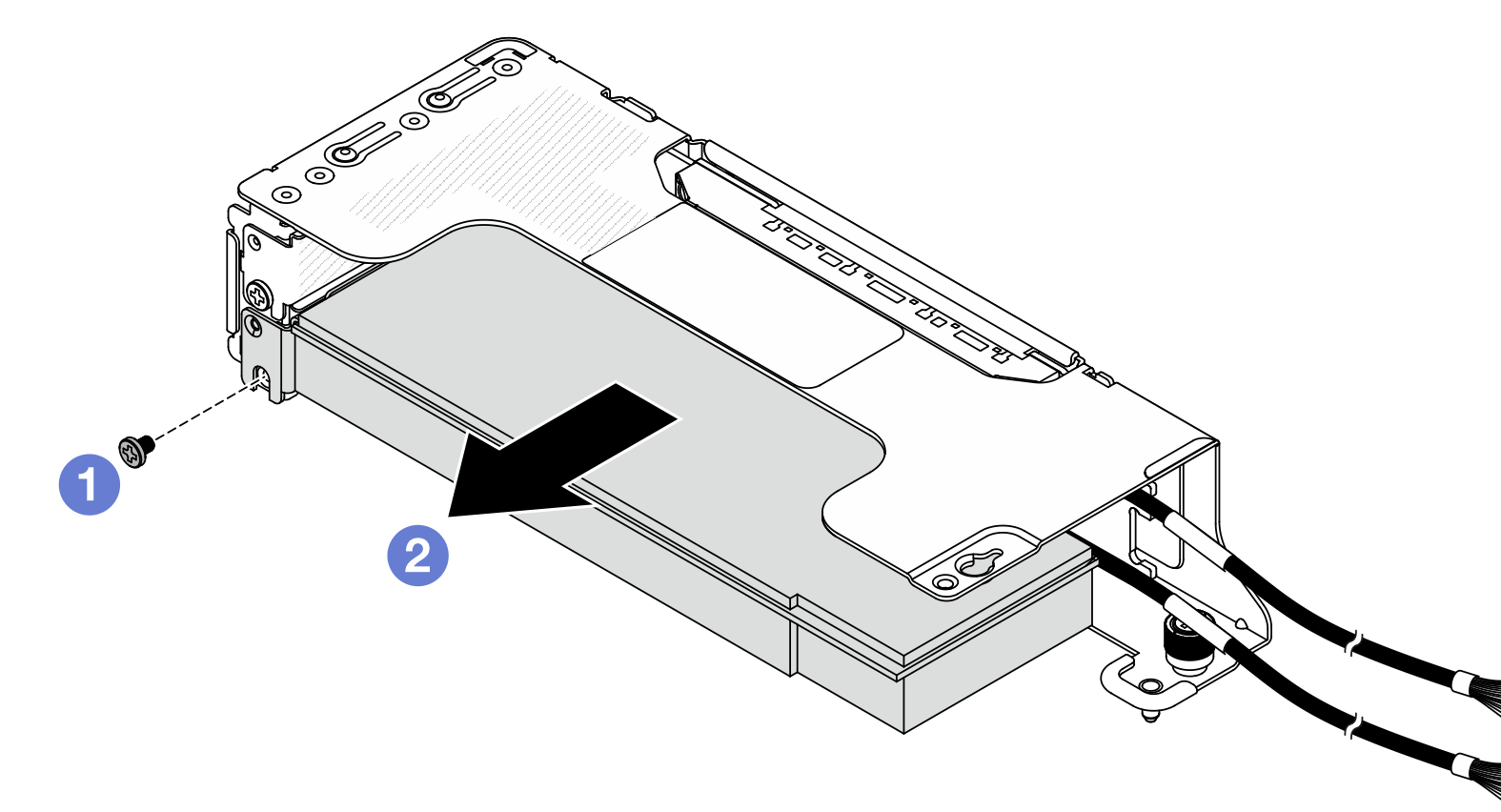

   Figura 1. Remoção de um adaptador PCIe da gaiola da placa riser 2LP


   1. Remova o parafuso que prende o adaptador PCIe.
   2. Segure o adaptador PCIe pelas bordas e retire-o com cuidado do slot PCIe.

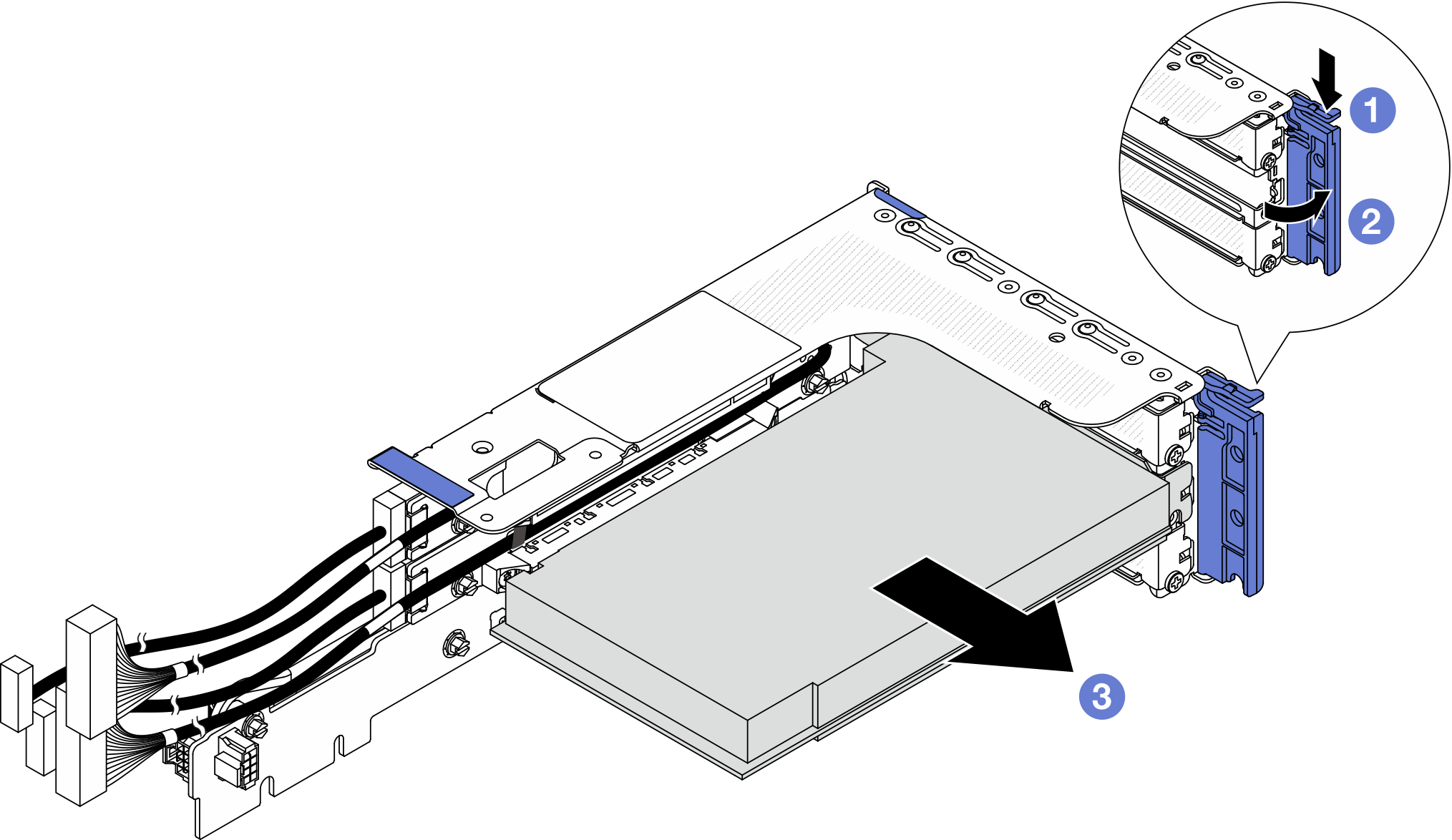

   Figura 2. Remoção de um adaptador PCIe da gaiola da placa riser 3FH


   1. Pressione o clipe do retentor para baixo.
   2. Gire a trava de retenção do adaptador PCIe para a posição aberta.
   3. Segure o adaptador PCIe pelas bordas e retire-o com cuidado do slot PCIe.

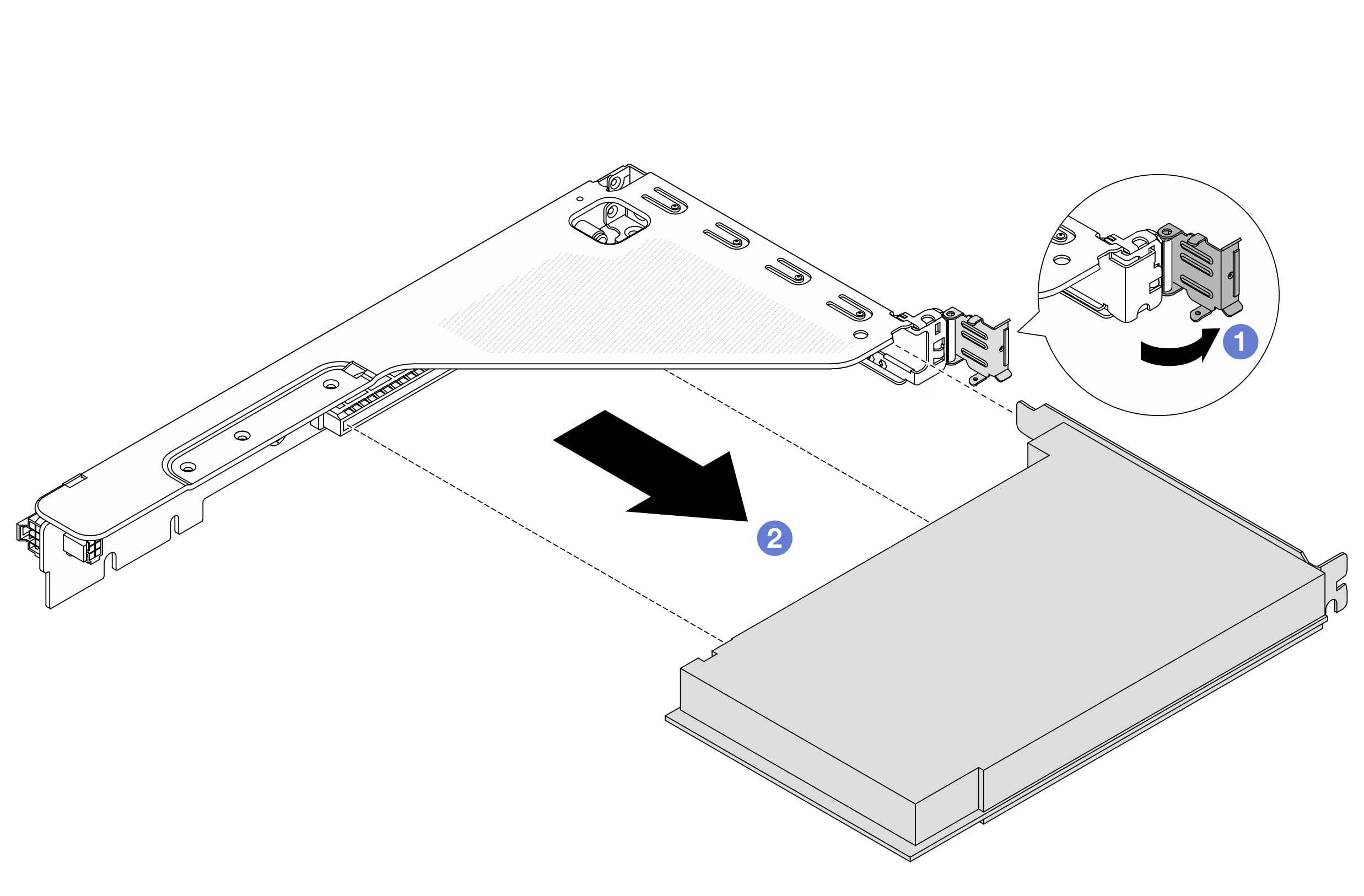

   Figura 3. Remoção de um adaptador PCIe da gaiola da placa riser 2FH


   1. Levante a presilha do retentor conforme mostrado.
   2. Gire a trava de retenção do adaptador PCIe para a posição aberta.
   3. Segure o adaptador PCIe pelas bordas e retire-o com cuidado do slot PCIe.

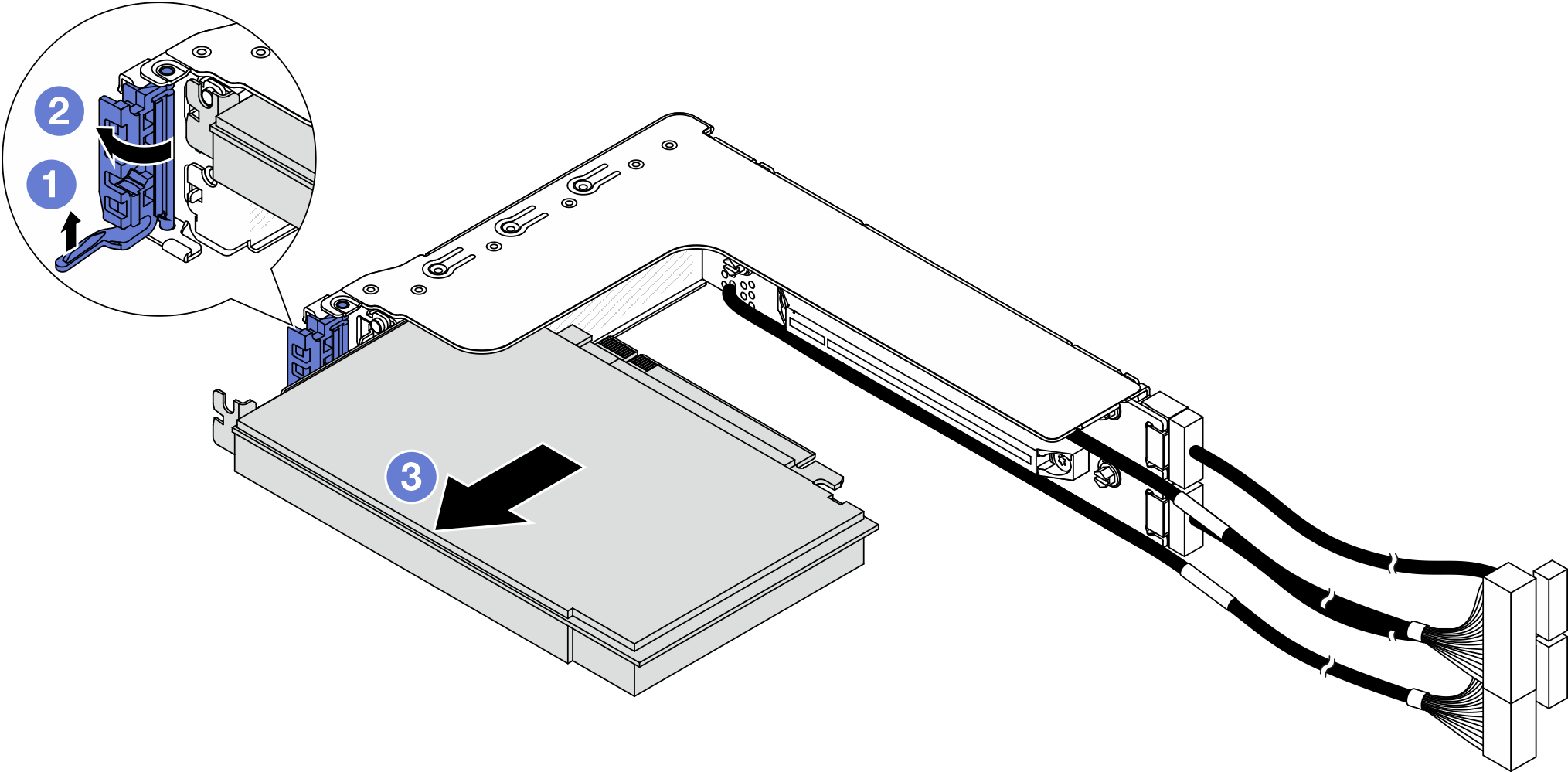

   Figura 4. Remoção de um adaptador PCIe da gaiola de placa riser 1FH


   1. Gire a trava de retenção do adaptador PCIe para a posição aberta.
   2. Segure o adaptador PCIe pelas bordas e retire-o com cuidado do slot PCIe.
3. (Opcional) Se estiver substituindo a placa riser, remova-a da gaiola de placa riser.
   Nota

   A ilustração a seguir mostra placas riser na gaiola da placa riser 3FH como exemplos. O procedimento de substituição para outros tipos de placas riser é o mesmo.

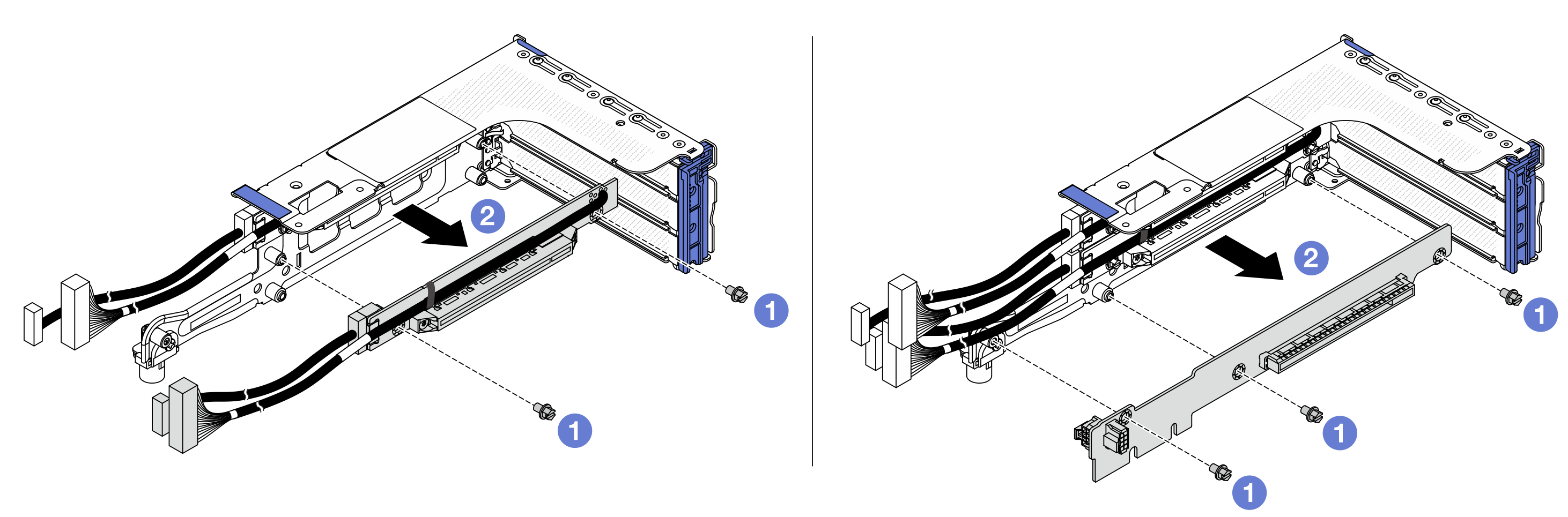

   Figura 5. Remoção de placas riser da gaiola


   1. Remova os parafusos que fixam a placa riser.
   2. Segure a placa riser pelas bordas e retire-a cuidadosamente da gaiola.
4. (Opcional) Se nenhum adaptador de substituição for instalado no slot, insira o preenchimento no slot e, em seguida, fixe-o com um parafuso.

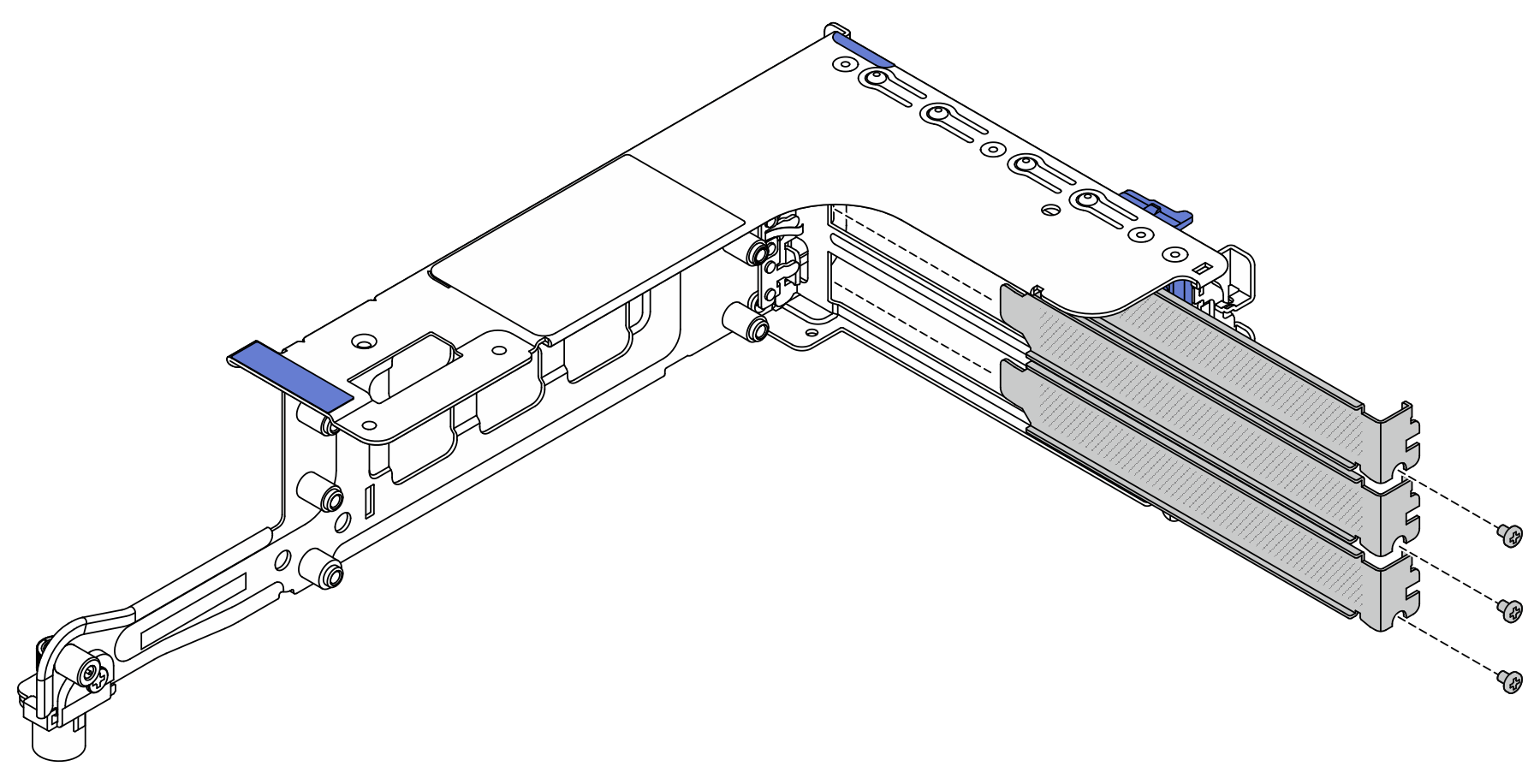

   Figura 6. Preenchimento de slot PCIe
