Rimozione di un adattatore PCIe posteriore e scheda verticale

Seguire le istruzioni riportate in questa sezione per rimuovere l'adattatore PCIe posteriore e la scheda verticale.

Informazioni su questa attività

S011

Avvertenza

Presenza di bordi, angoli o giunzioni taglienti.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

• Prima di rimuovere o apportare modifiche alle unità, ai controller delle unità (compresi i controller integrati sull'assieme della scheda di sistema), ai backplane delle unità o ai cavi delle unità, effettuare un backup di tutti i dati importanti memorizzati sulle unità.

• Prima di rimuovere un qualsiasi componente di un array RAID (ad esempio, unità, scheda RAID), effettuare un backup di tutte le informazioni sulla configurazione RAID.

Procedura

1. Prepararsi per l'attività.
   1. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Sostituzione del server.
   2. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
   3. Rimuovere il deflettore d'aria, se necessario. Vedere Rimozione del deflettore d'aria.
   4. Rimuovere l'assieme della scheda verticale. Vedere Rimozione di un assieme verticale posteriore.
2. Rimuovere un adattatore PCIe.
   Nota

   Per gli adattatori PCIe x16 LP montati sul telaio verticale 3FH/2FH e con un peso compreso tra 250 g e 330 g, rimuovere innanzitutto la vite che fissa l'adattatore.

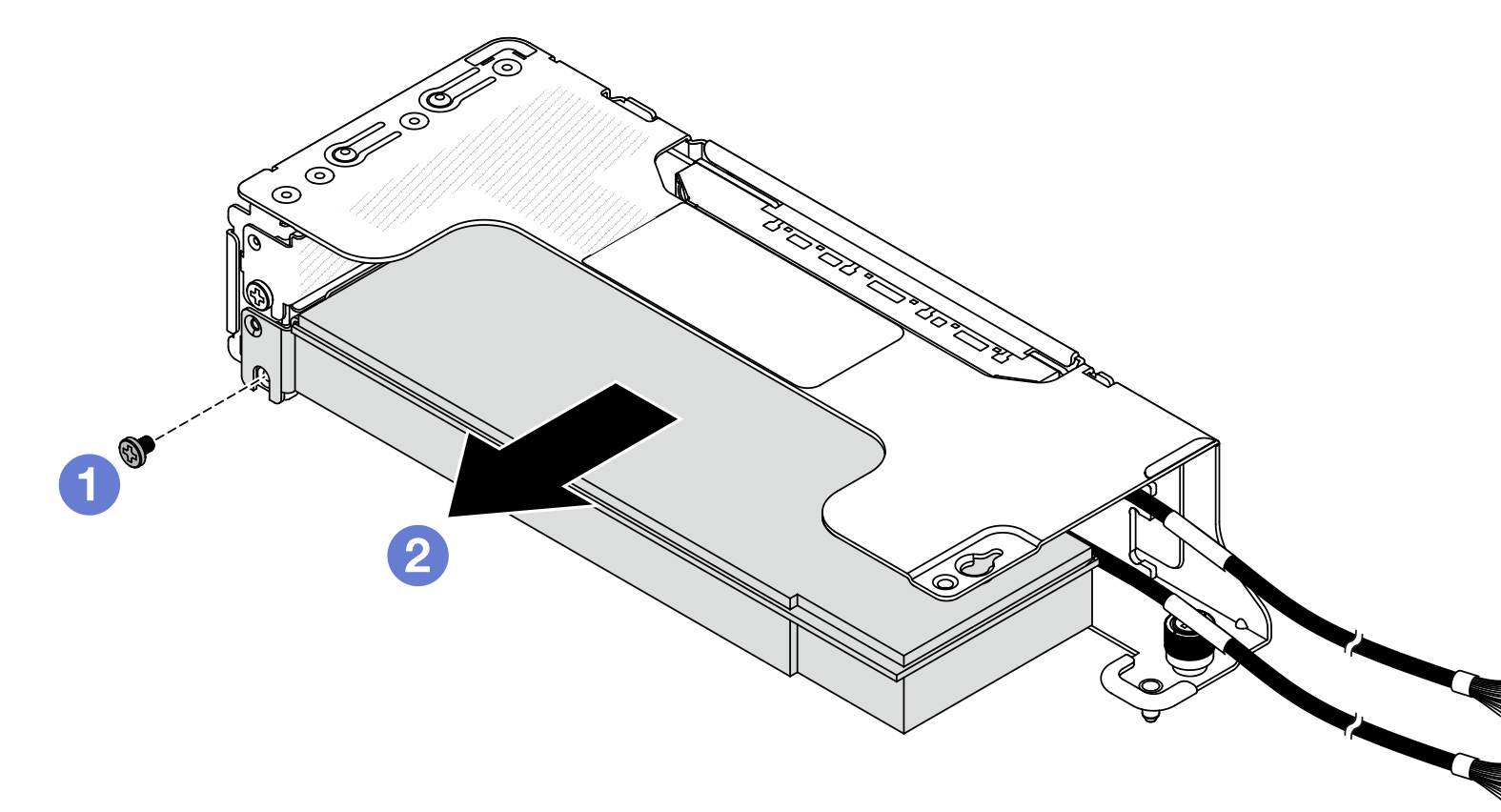

   Figura 1. Rimozione di un adattatore PCIe dal telaio verticale 2LP


   1. Rimuovere la vite che fissa l'adattatore PCIe.
   2. Afferrare l'adattatore PCIe dai bordi ed estrarlo con cautela dal relativo slot PCIe.

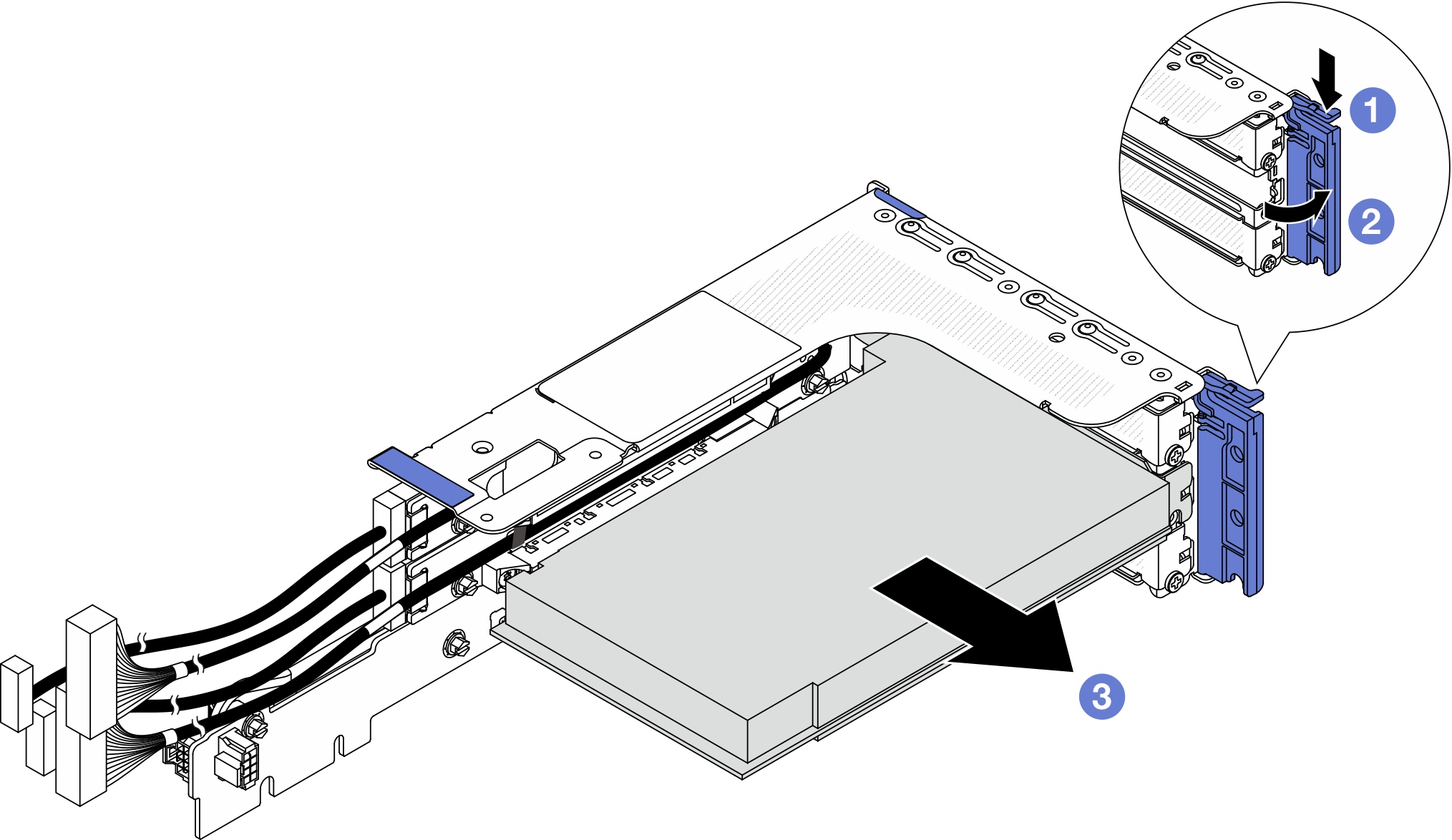

   Figura 2. Rimozione di un adattatore PCIe dal telaio verticale 3FH


   1. Premere il fermo di blocco verso il basso.
   2. Ruotare il fermo di blocco dell'adattatore PCIe in posizione di apertura.
   3. Afferrare l'adattatore PCIe dai bordi ed estrarlo con cautela dal relativo slot PCIe.

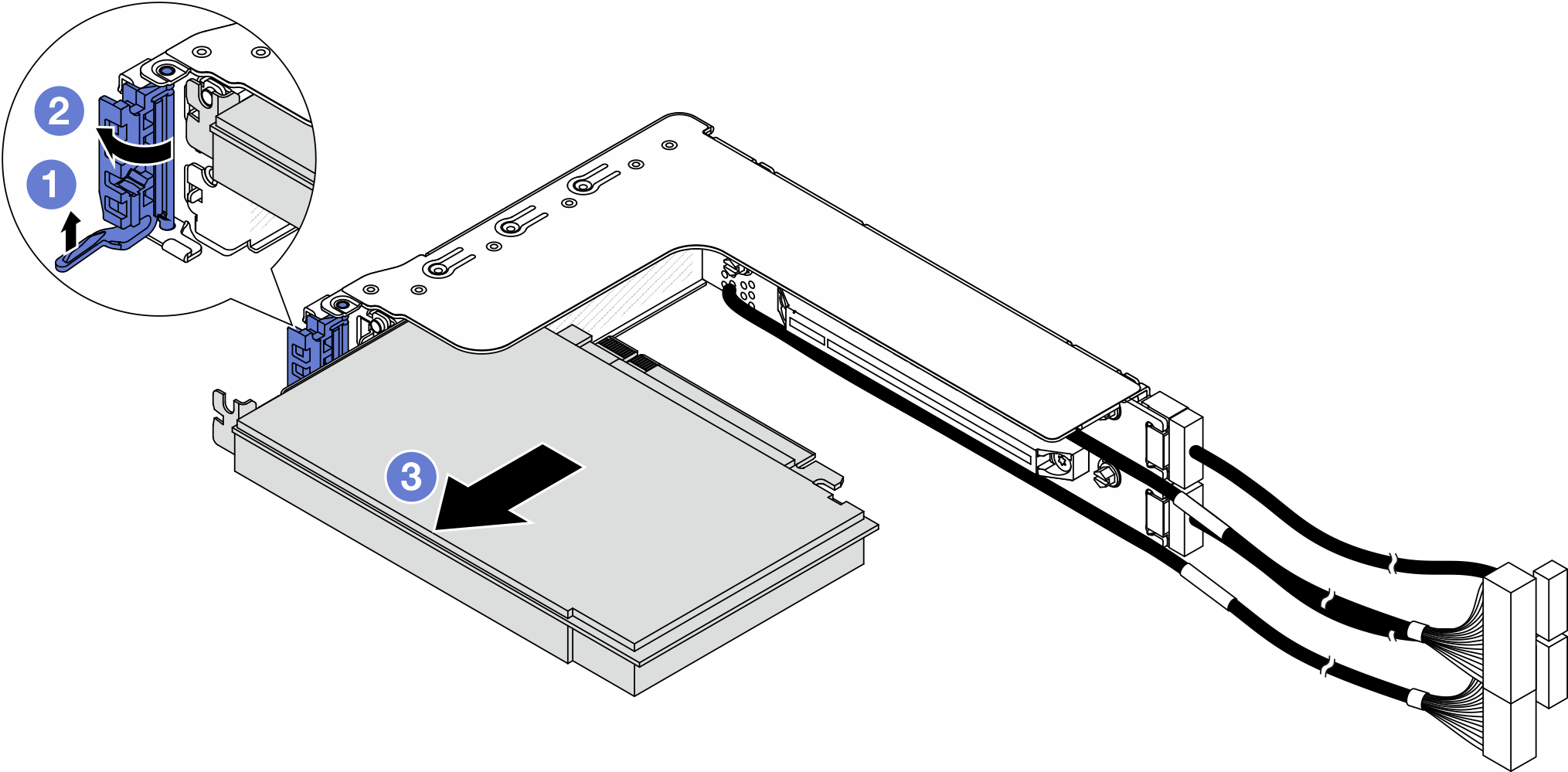

   Figura 3. Rimozione di un adattatore PCIe dal telaio verticale 2FH


   1. Sollevare il fermo di blocco come mostrato.
   2. Ruotare il fermo di blocco dell'adattatore PCIe in posizione di apertura.
   3. Afferrare l'adattatore PCIe dai bordi ed estrarlo con cautela dal relativo slot PCIe.

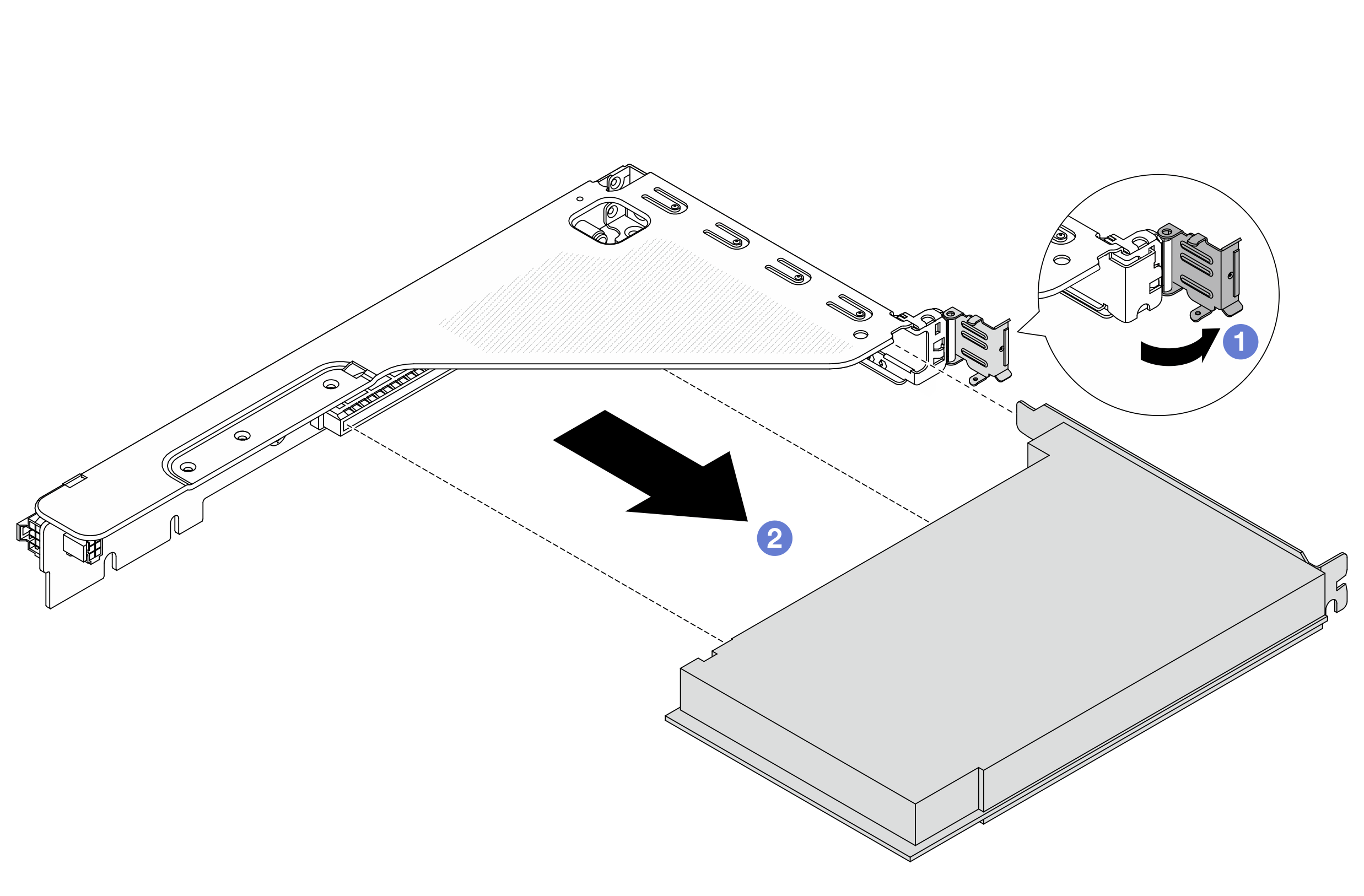

   Figura 4. Rimozione di un adattatore PCIe dal telaio verticale 1FH


   1. Ruotare il fermo di blocco dell'adattatore PCIe in posizione di apertura.
   2. Afferrare l'adattatore PCIe dai bordi ed estrarlo con cautela dal relativo slot PCIe.
3. (Facoltativo) Se si sostituisce la scheda verticale, rimuoverla dal telaio verticale.
   Nota

   La figura seguente mostra come esempi le schede verticali sul telaio verticale 3FH. La procedura di sostituzione degli altri tipi di schede verticali è la stessa.

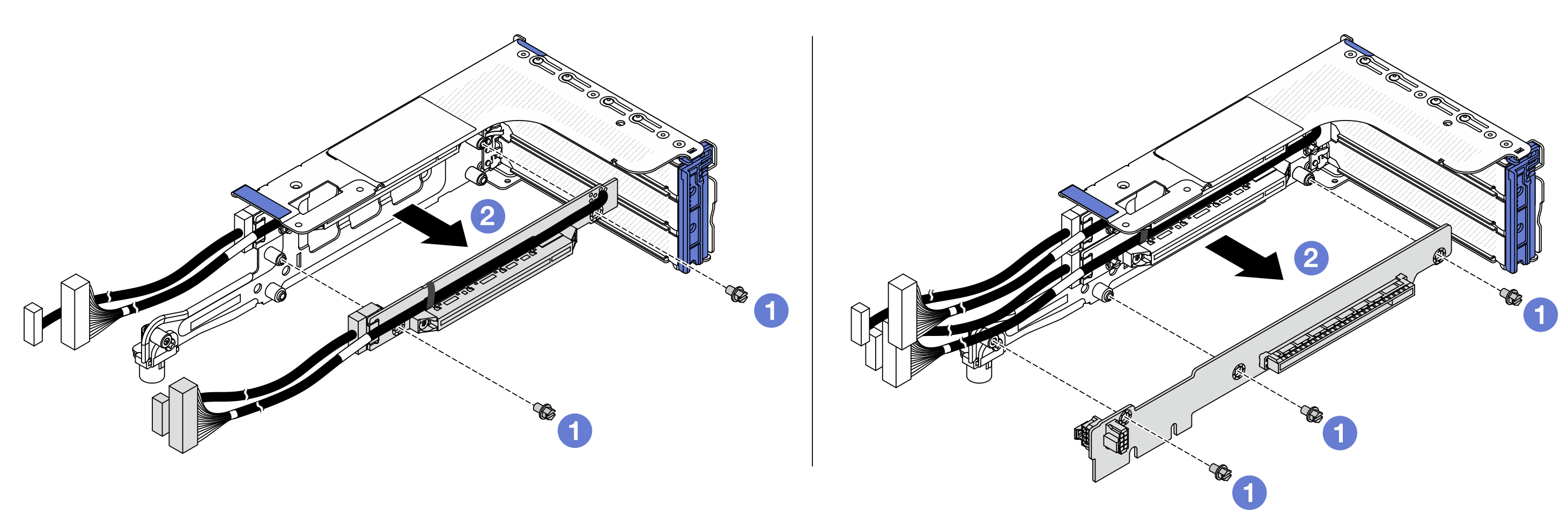

   Figura 5. Rimozione delle schede verticali dal telaio verticale


   1. Rimuovere le viti che fissano la scheda verticale.
   2. Estrarre con attenzione la scheda verticale dal telaio verticale tenendola dai bordi.
