Installazione di un adattatore e di una scheda verticale PCIe posteriori

Seguire le istruzioni riportate in questa sezione per installare un adattatore PCIe posteriore e una scheda verticale.

Informazioni su questa attività

S011

Avvertenza

Presenza di bordi, angoli o giunzioni taglienti.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

• Per le regole di installazione di un adattatore PCIe, vedere Slot PCIe e adattatori PCIe.

Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

• Visitare il sito Sito Web per il download di driver e software per ThinkSystem SR650 V4 per visualizzare gli aggiornamenti più recenti di firmware e driver per il server in uso.

• Per ulteriori informazioni sugli strumenti di aggiornamento del firmware, vedere Aggiornamento del firmware.

Procedura

1. Mettere a contatto l'involucro antistatico che contiene la nuova parte con una superficie non verniciata esterna al server. Quindi, estrarre la nuova parte dalla confezione e collocarla su una superficie antistatica.
2. (Facoltativo) Se è stato installato un elemento di riempimento dello slot, allentare la vite che lo fissa e rimuovere l'elemento di riempimento.

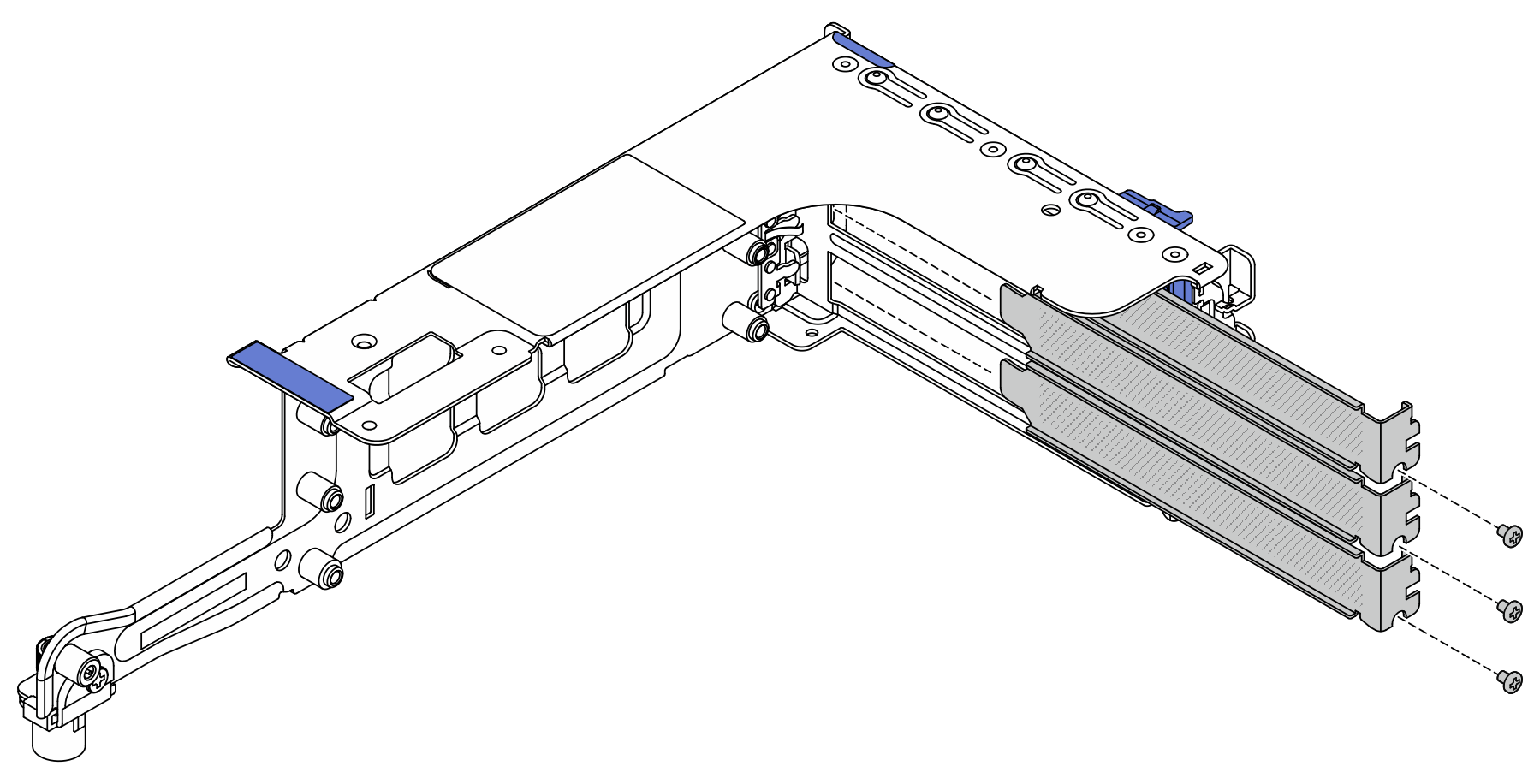

   Figura 1. Elemento di riempimento dello slot PCIe


3. (Opzionale) Se è stata rimossa la scheda verticale, per prima cosa installarla.
   Nota

   La figura seguente mostra come esempi le schede verticali sul telaio verticale 3FH. La procedura di sostituzione degli altri tipi di schede verticali è la stessa.

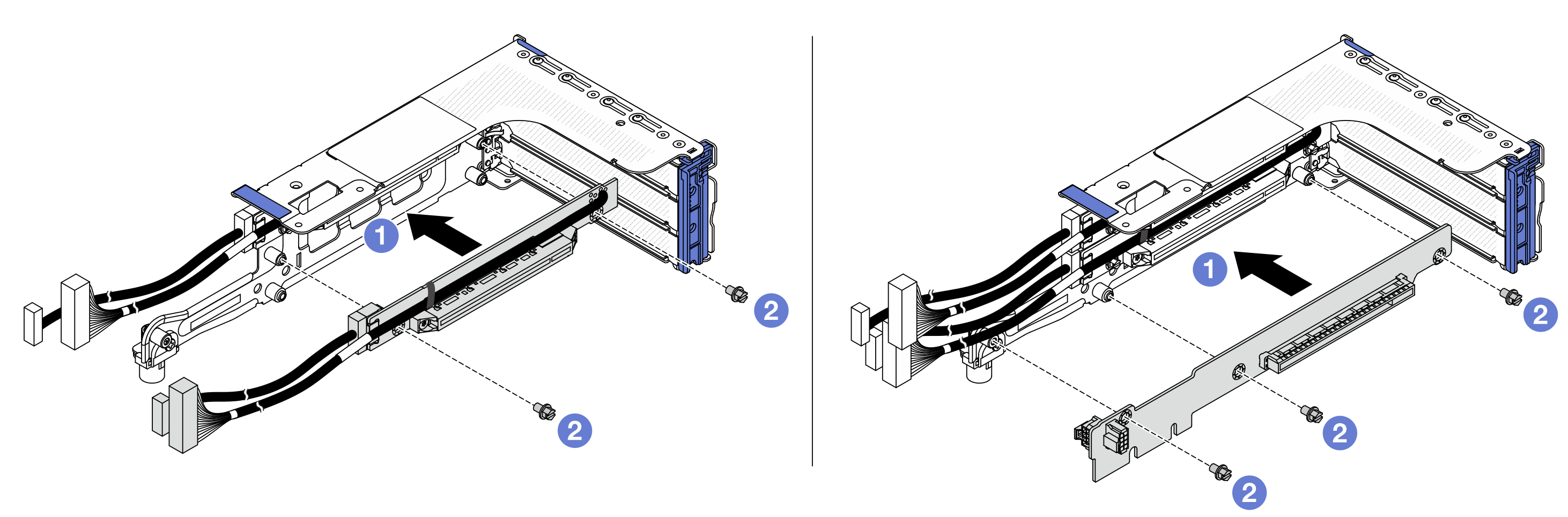

   Figura 2. Installazione delle schede verticali nel telaio verticale 3FH


   1. Allineare la scheda verticale al telaio verticale e inserirla.
   2. Installare le viti per fissare la scheda verticale in posizione.
4. Installare un adattatore PCIe.
   Nota

   Per gli adattatori PCIe x16 LP montati sul telaio verticale 3FH/2FH e di peso compreso tra 250 g e 330 g, installare la vite per fissare l'adattatore prima di chiudere il fermo di blocco, se il server deve essere spedito.

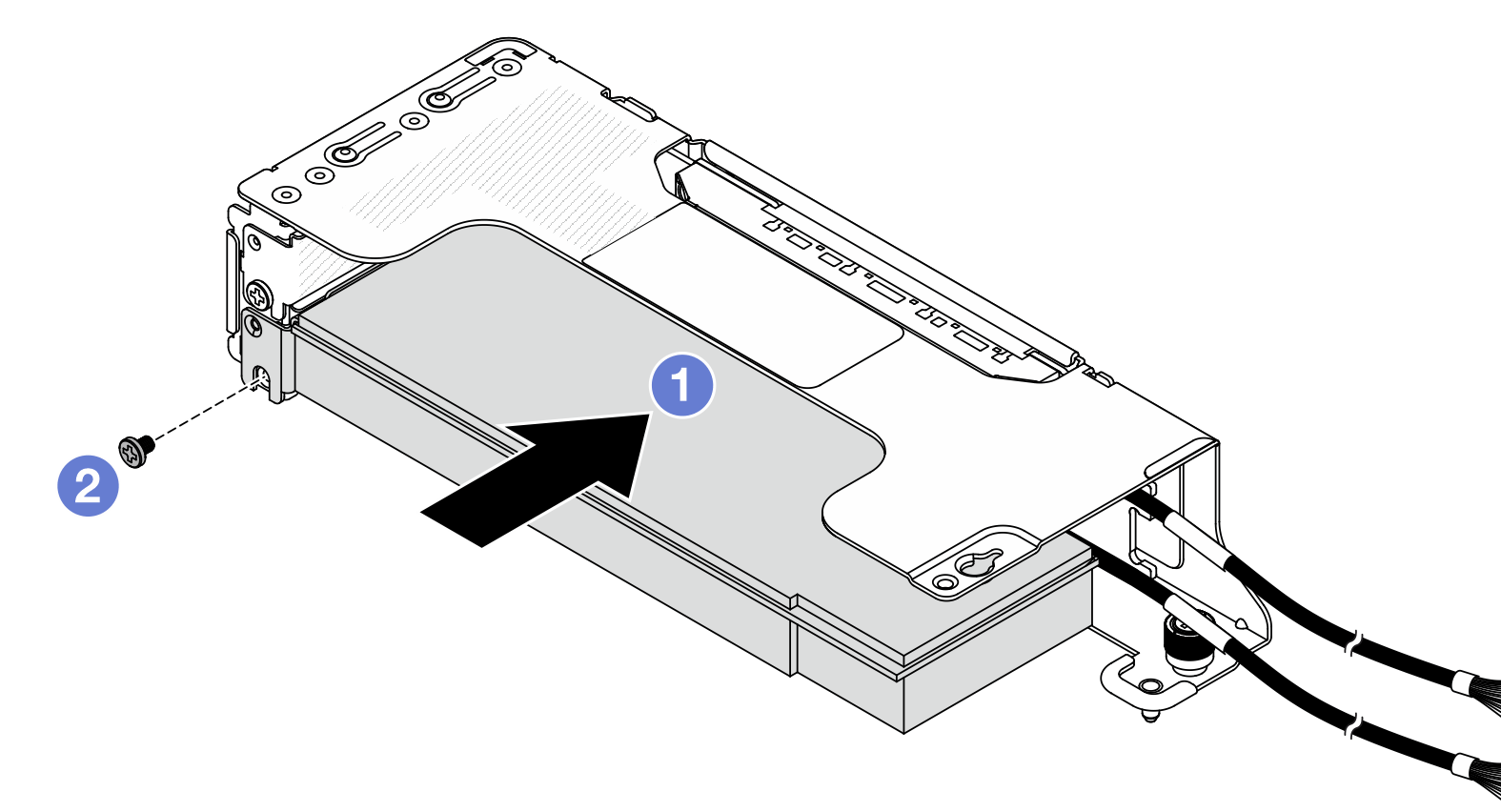

   Figura 3. Installazione di un adattatore PCIe nel telaio verticale 2LP


   1. Allineare l'adattatore PCIe allo slot PCIe sulla scheda verticale. Spingere con cautela l'adattatore PCIe nel relativo slot finché non è bloccato saldamente in posizione.
   2. Installare la vite per fissare l'adattatore PCIe.
   Figura 4. Installazione di un adattatore PCIe nel telaio verticale 3FH


   1. Premere il fermo di blocco verso il basso.
   2. Ruotare il fermo di blocco dell'adattatore PCIe in posizione di apertura.
   3. Allineare l'adattatore PCIe allo slot PCIe sulla scheda verticale. Spingere con cautela l'adattatore PCIe nel relativo slot finché non è bloccato saldamente in posizione.
   4. Chiudere il fermo di blocco.

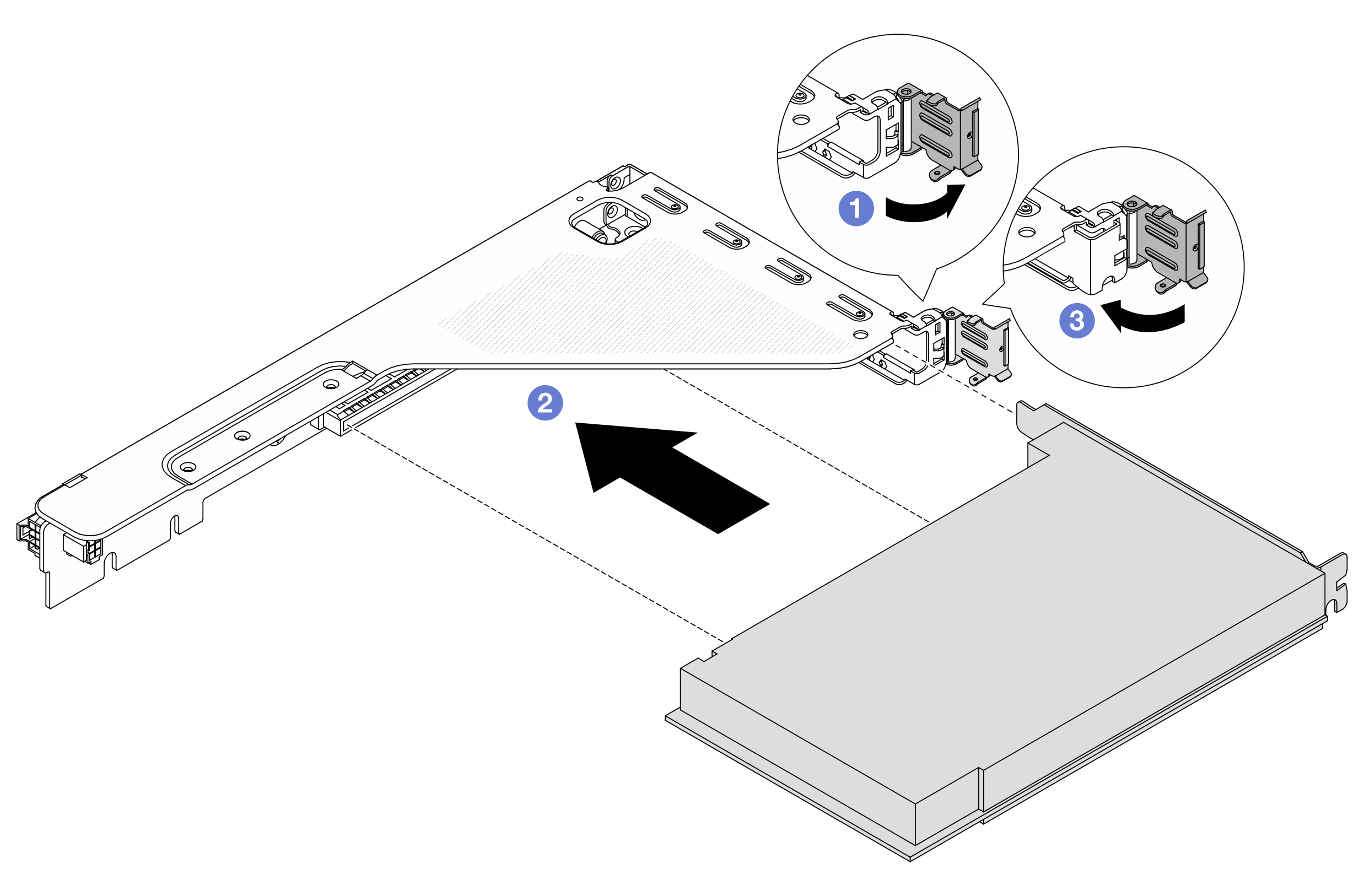

   Figura 5. Installazione di un adattatore PCIe nel telaio verticale 2FH


   1. Sollevare il fermo di blocco come mostrato.
   2. Ruotare il fermo di blocco dell'adattatore PCIe in posizione di apertura.
   3. Allineare l'adattatore PCIe allo slot PCIe sulla scheda verticale. Spingere con cautela l'adattatore PCIe nel relativo slot finché non è bloccato saldamente in posizione.
   4. Chiudere il fermo di blocco.

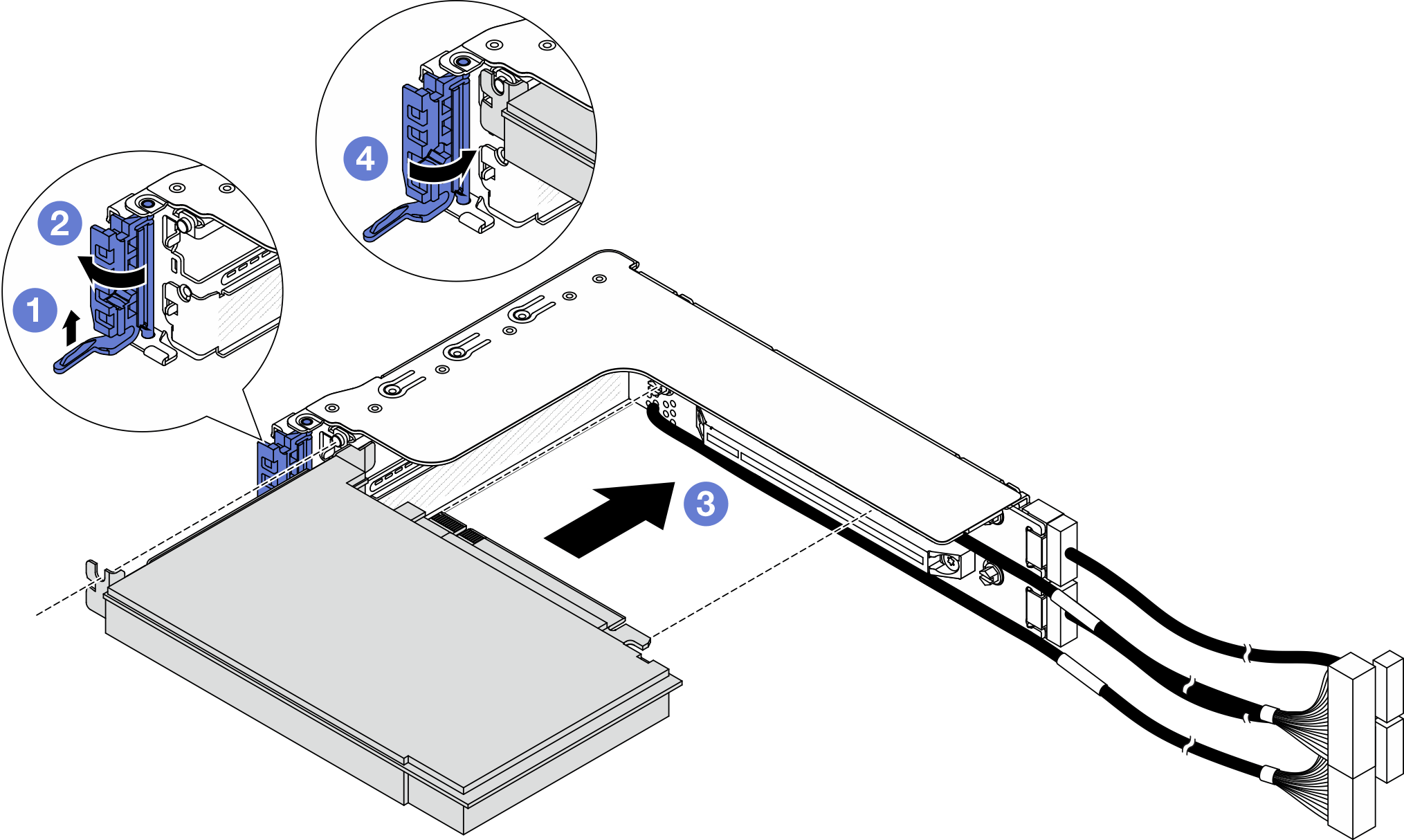

   Figura 6. Installazione di un adattatore PCIe nel telaio verticale 1FH


   1. Ruotare il fermo di blocco dell'adattatore PCIe in posizione di apertura.
   2. Allineare l'adattatore PCIe allo slot PCIe sulla scheda verticale. Spingere con cautela l'adattatore PCIe nel relativo slot finché non è bloccato saldamente in posizione.
   3. Chiudere il fermo di blocco dell'adattatore PCIe.
