Instalación de un adaptador PCIe posterior y de la tarjeta de expansión

Siga las instrucciones que aparecen en esta sección para instalar un adaptador PCIe posterior y una tarjeta de expansión.

Acerca de esta tarea

S011
sharp edge
PRECAUCIÓN
Bordes, esquinas o juntas afiladas cerca.
Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

  • Para consultar las reglas de instalación del adaptador PCIe, consulte Ranuras PCIe y adaptadores PCIe.

Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Procedimiento

  1. Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque la pieza nueva de la bolsa y colóquela en una superficie antiestática.
  2. (Opcional) Si quitó la tarjeta de expansión, instálela primero.
    Nota
    La siguiente ilustración muestra las tarjetas de expansión en el compartimiento de expansión 3FH como ejemplos. El procedimiento de sustitución es el mismo para otros tipos de tarjetas de expansión.
    Figura 1. Instalación de tarjetas de expansión en el compartimiento de expansión 3FH

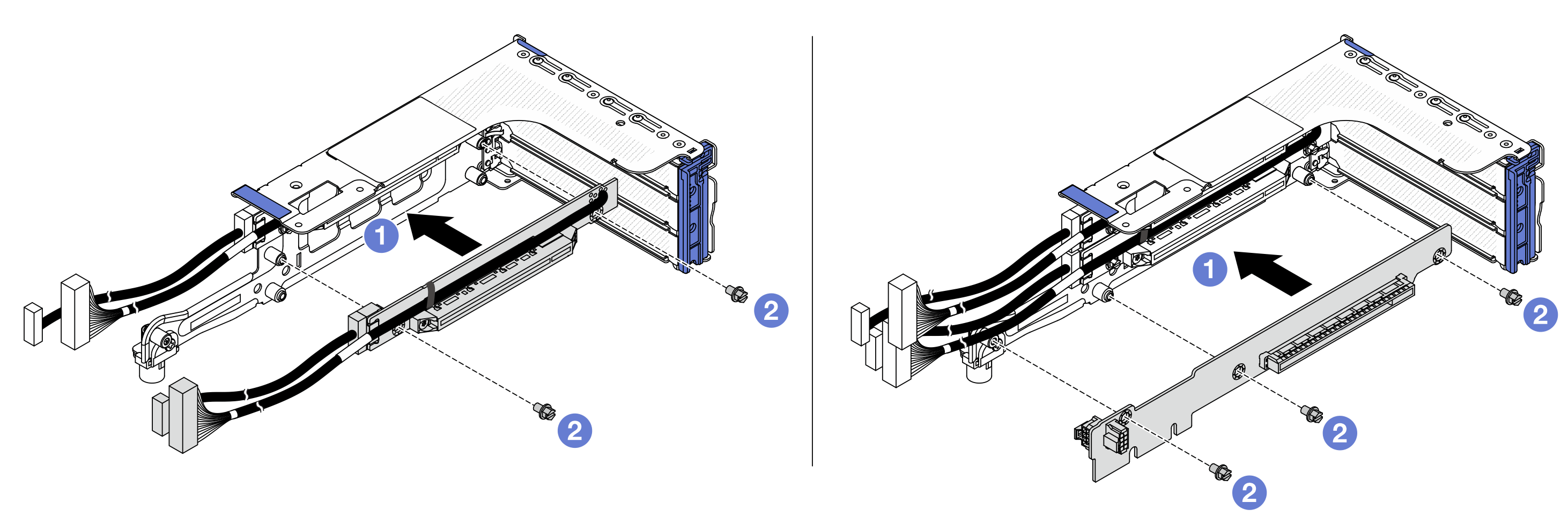

    Installing riser cards on the 3FH riser cage
    1. Alinee la tarjeta de extensión con el compartimiento de expansión y colóquela dentro.
    2. Instale los tornillos para fijar la tarjeta de expansión en su lugar.
  3. Instale un adaptador PCIe.
    Nota
    Para los adaptadores PCIe x16 LP montados en el compartimiento de expansión 3FH/2FH y con un peso de 250 g a 330 g, instale el tornillo para asegurar el adaptador antes de cerrar el pestillo de retención si es necesario enviar el servidor.
    Figura 2. Instalación de un adaptador PCIe en el compartimiento de expansión 2LP

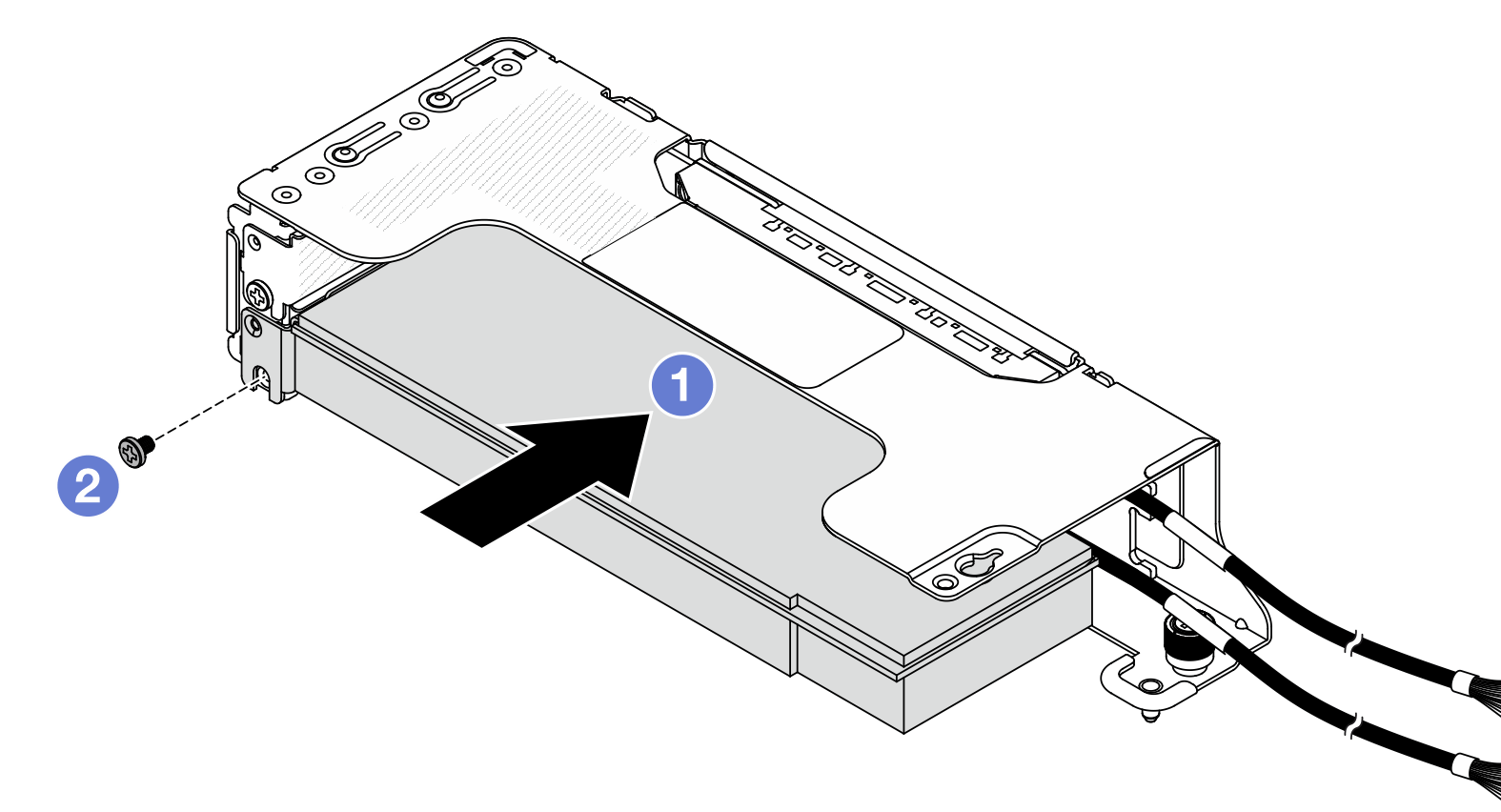

    Installing a PCIe adapter into the 2LP riser cage
    1. Alinee el adaptador PCIe con la ranura de PCIe en la tarjeta de expansión. Presione con cuidado el adaptador PCIe directamente en la ranura hasta que esté colocado firmemente.
    2. Instale el tornillo para fijar el adaptador PCIe.
    Figura 3. Instalación de un adaptador PCIe en el compartimiento de expansión 3FH

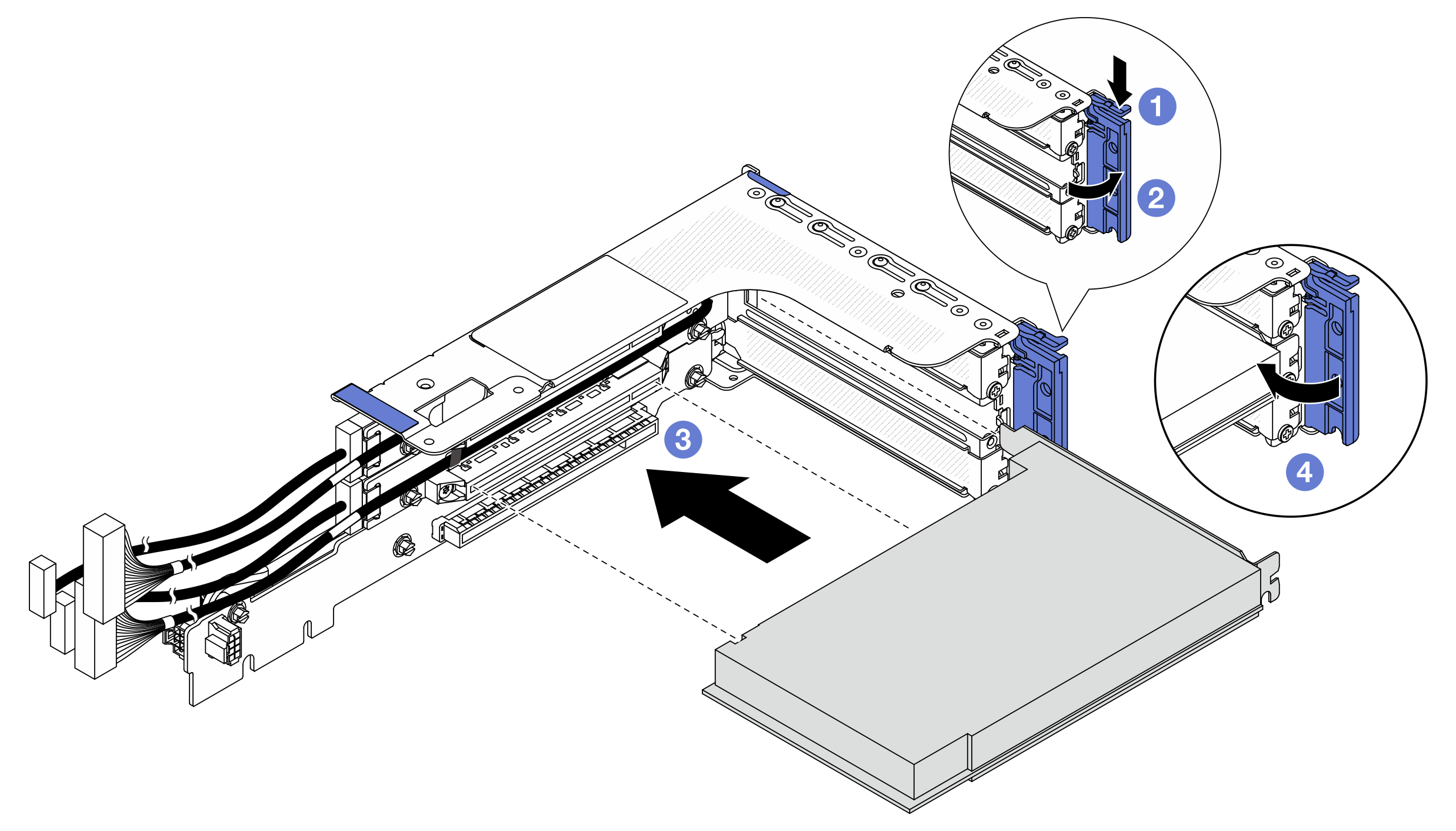

    Installing a PCIe adapter on the 3FH riser cage
    1. Presione el clip de sujeción hacia abajo.
    2. Gire el mecanismo de cierre de sujeción del adaptador PCIe a la posición de apertura.
    3. Alinee el adaptador PCIe con la ranura de PCIe en la tarjeta de expansión. Presione con cuidado el adaptador PCIe directamente en la ranura hasta que esté colocado firmemente.
    4. Cierre el mecanismo de cierre de sujeción.
    Figura 4. Instalación de un adaptador PCIe en el compartimiento de expansión 2FH

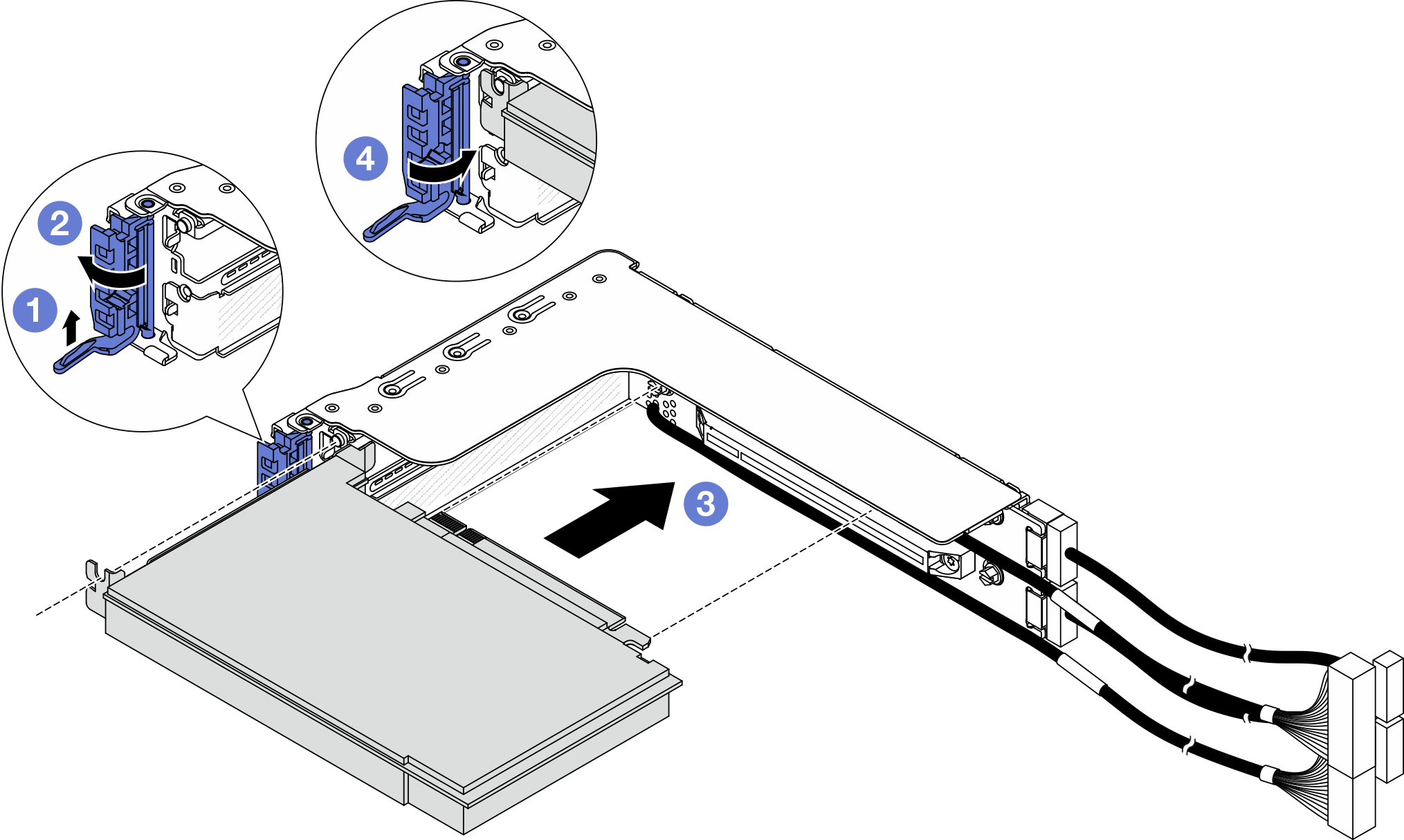

    Installing a PCIe adapter on the 2FH riser cage
    1. Levante el clip de sujeción tal como se muestra.
    2. Gire el mecanismo de cierre de sujeción del adaptador PCIe a la posición de apertura.
    3. Alinee el adaptador PCIe con la ranura de PCIe en la tarjeta de expansión. Presione con cuidado el adaptador PCIe directamente en la ranura hasta que esté colocado firmemente.
    4. Cierre el mecanismo de cierre de sujeción.
    Figura 5. Instalación de un adaptador PCIe en el compartimiento de expansión 1FH

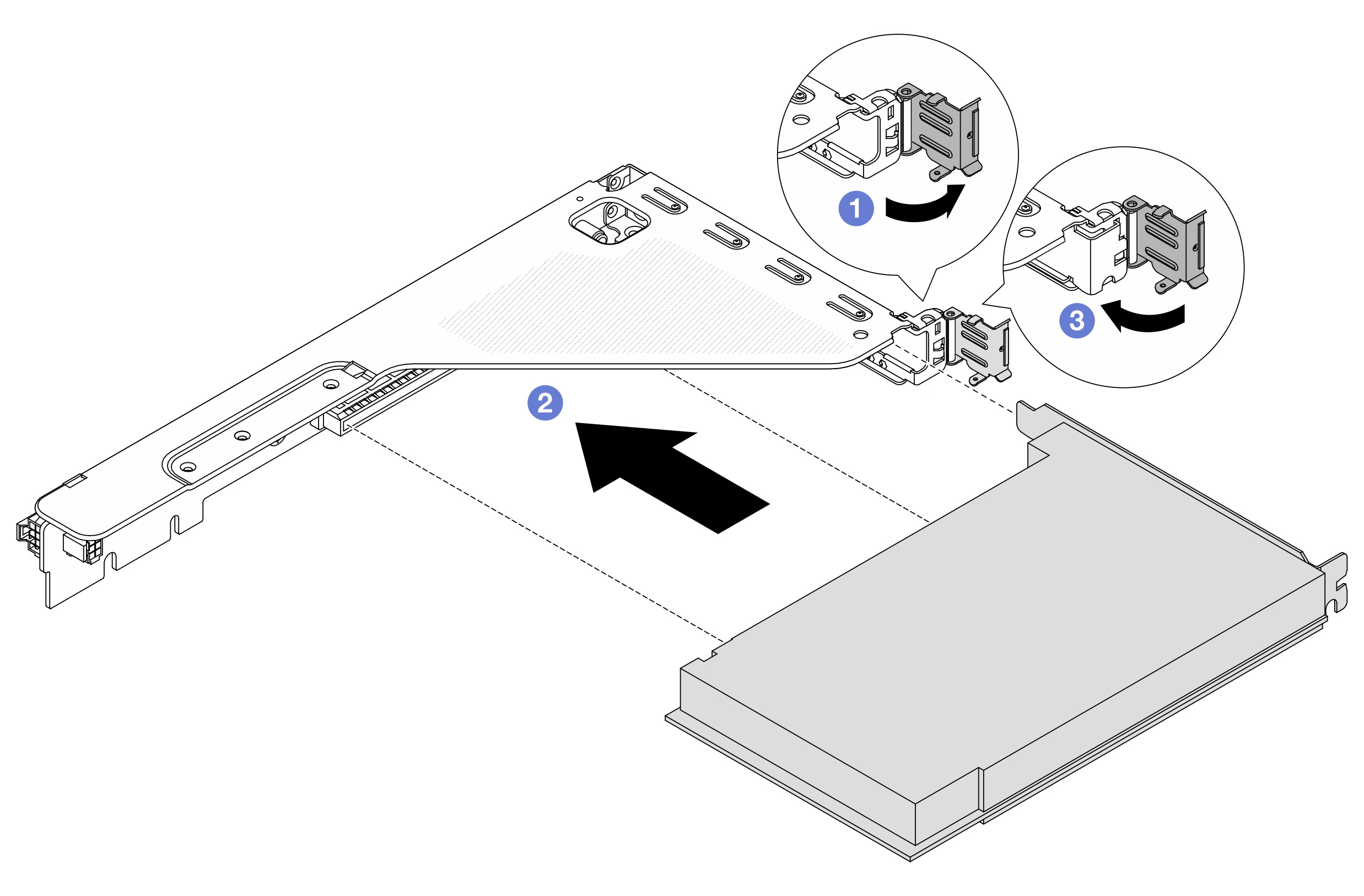

    Installing a PCIe adapter on the 1FH riser cage
    1. Gire el mecanismo de cierre de sujeción del adaptador PCIe a la posición de apertura.
    2. Alinee el adaptador PCIe con la ranura de PCIe en la tarjeta de expansión. Presione con cuidado el adaptador PCIe directamente en la ranura hasta que esté colocado firmemente.
    3. Cierre el pestillo de sujeción del adaptador PCIe.

Después de finalizar

  1. Instale el conjunto de expansión en el chasis. Consulte Instalación de un conjunto de expansión posterior.

  2. Si tiene un adaptador RAID 930 o 940 instalado, instale un módulo de alimentación flash RAID. Consulte Sustitución del módulo de alimentación RAID flash.
