背面 PCIe アダプターおよびライザー・カードの取り付け

背面 PCIe アダプターとライザー・カードを取り付けるには、このセクションの説明に従ってください。

このタスクについて

S011
sharp edge
注意
鋭利な端、角、またはジョイントが近くにあります。
重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

  • PCIe アダプターの取り付け規則については、PCIe スロットおよび PCIe アダプターを参照してください。

ファームウェアとドライバーのダウンロード: コンポーネントの交換後、ファームウェアやドライバーの更新が必要になる場合があります。

手順

  1. 新しいパーツが入っている帯電防止パッケージを、サーバーの外側の塗装されていない面に接触させます。次に、新しいパーツを帯電防止パッケージから取り出し、帯電防止板の上に置きます。
  2. (オプション) ライザー・カードを取り外した場合、まずライザー・カードを取り付けます。
    次の図は、例として 3FH ライザー・ケージ上のライザー・カードを示しています。他のタイプのライザー・カードの交換手順は同じです。

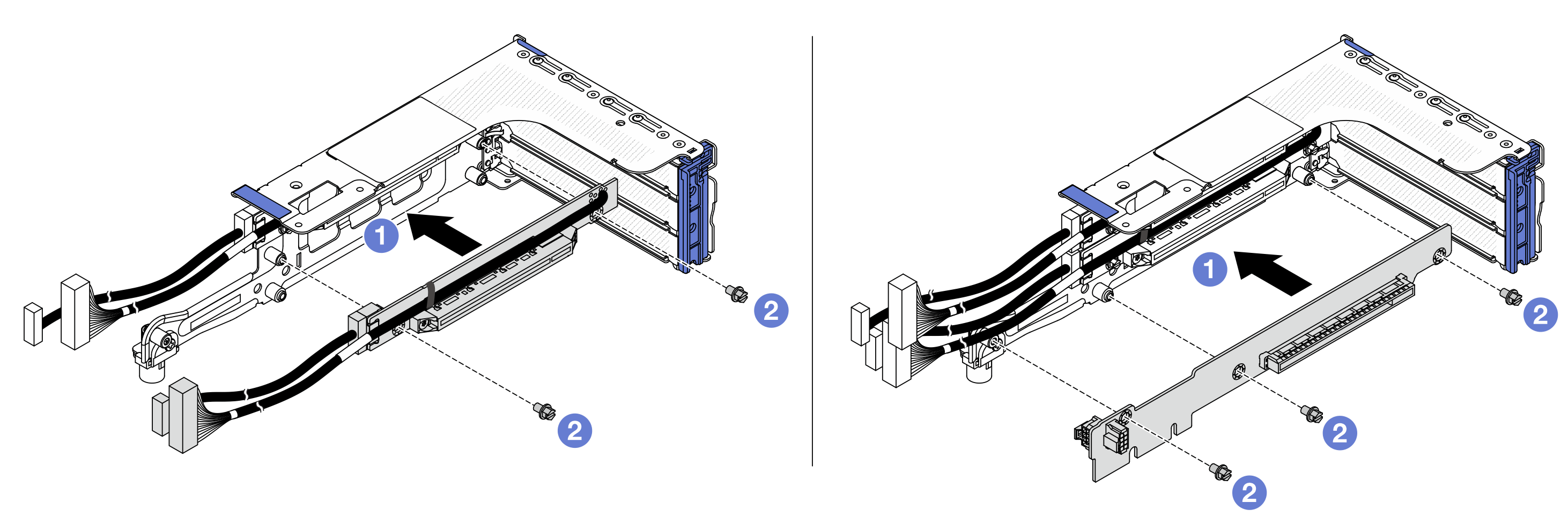

    図 1. 3FH ライザー・ケージへのライザー・カードの取り付け
    Installing riser cards on the 3FH riser cage
    1. ライザー・カードをライザー・ケージに合わせ、ライザー・ケージに取り付けます。
    2. ライザー・カードを固定する 2 本のねじを所定の位置に取り付けます。
  3. PCIe アダプターを取り付けます。

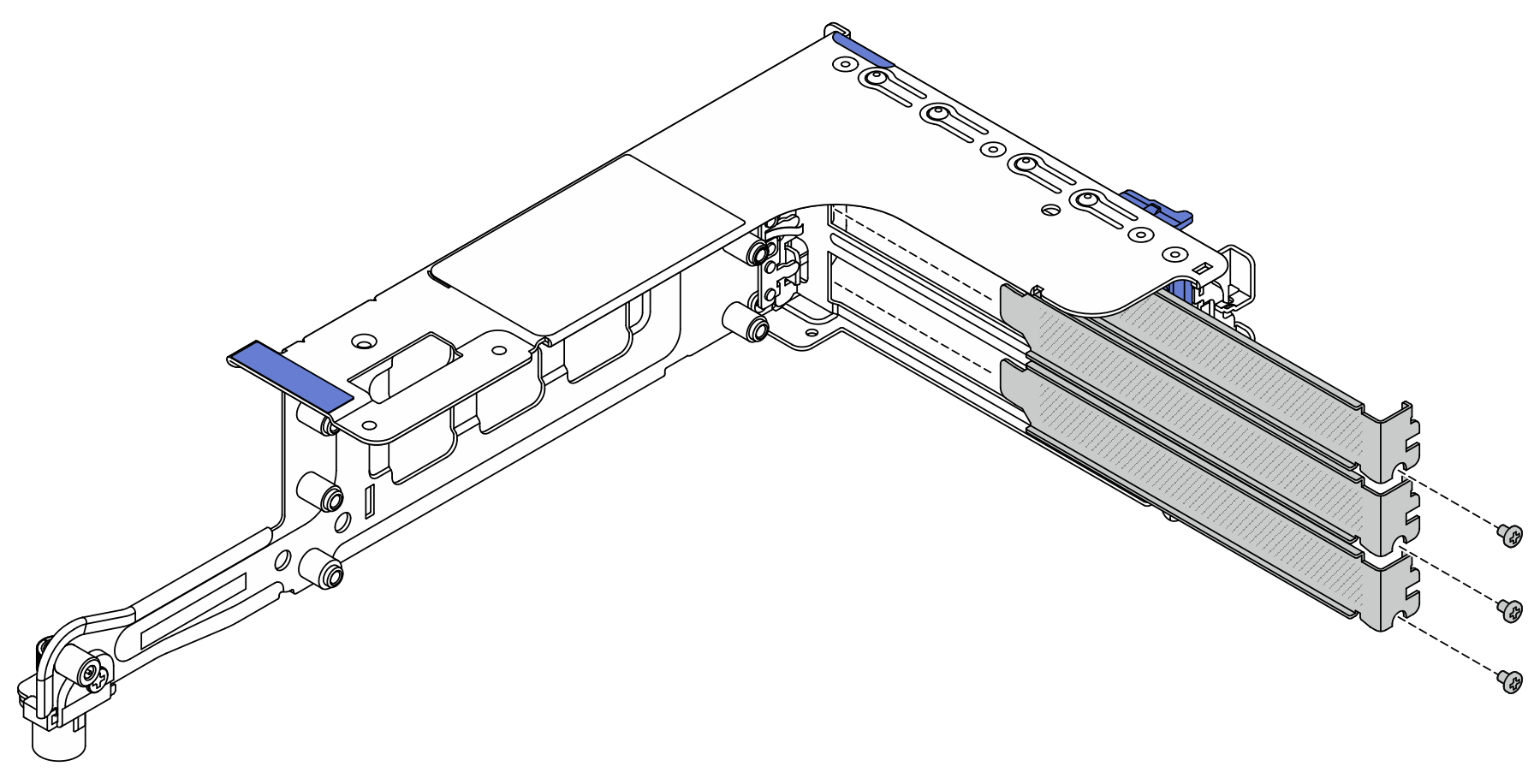

    3FH/2FH ライザー・ケージに取り付けられ、重量が 250 g ~ 330 g の x16 LP PCIe アダプターでは、サーバーを配送する必要がある場合、保持ラッチを閉じる前にねじを取り付けてアダプターを固定します。

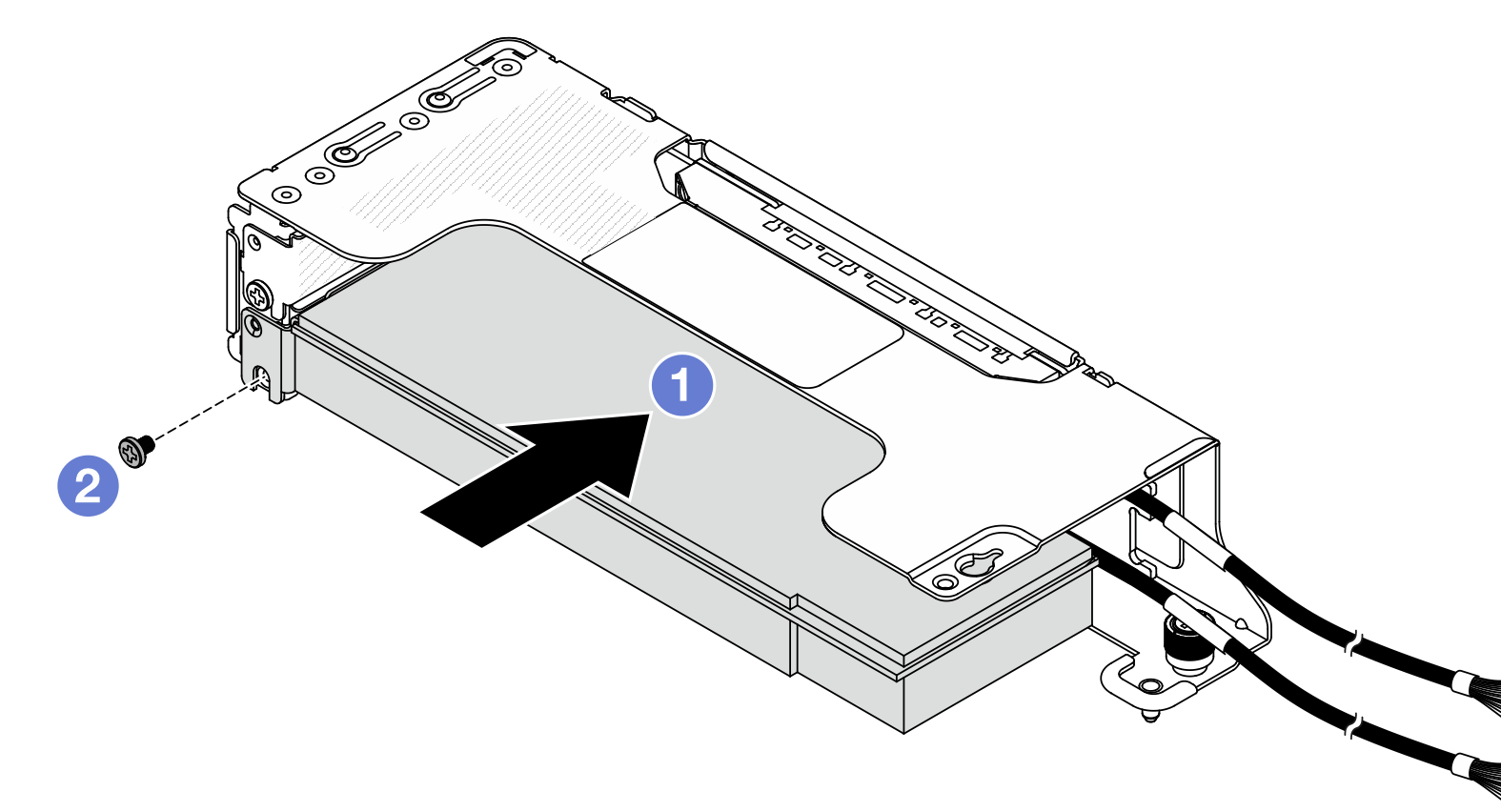

    図 2. 2LP ライザー・ケージへの PCIe アダプターの取り付け
    Installing a PCIe adapter into the 2LP riser cage
    1. PCIe アダプターを、ライザー・カードの PCIe スロットに合わせます。PCIe アダプターがしっかり固定されるまで、まっすぐ慎重にスロットに押し込みます。
    2. ねじを取り付けて PCIe アダプターを固定します。

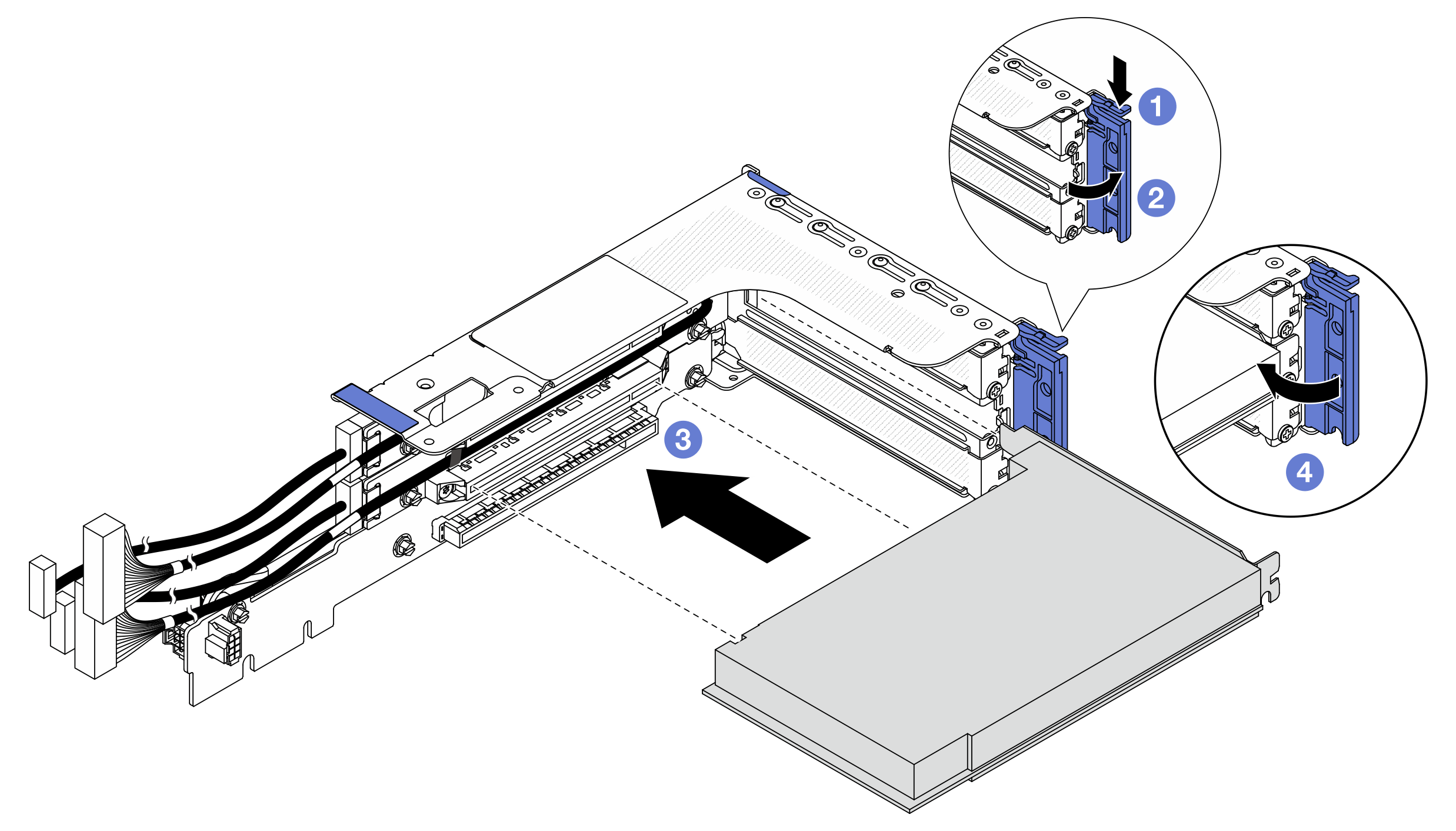

    図 3. 3FH ライザー・ケージへの PCIe アダプターの取り付け
    Installing a PCIe adapter on the 3FH riser cage
    1. 保持クリップを下に押します。
    2. PCIe アダプター保持ラッチをオープン位置まで回転させます。
    3. PCIe アダプターを、ライザー・カードの PCIe スロットに合わせます。PCIe アダプターがしっかり固定されるまで、まっすぐ慎重にスロットに押し込みます。
    4. 保持ラッチを閉じます。

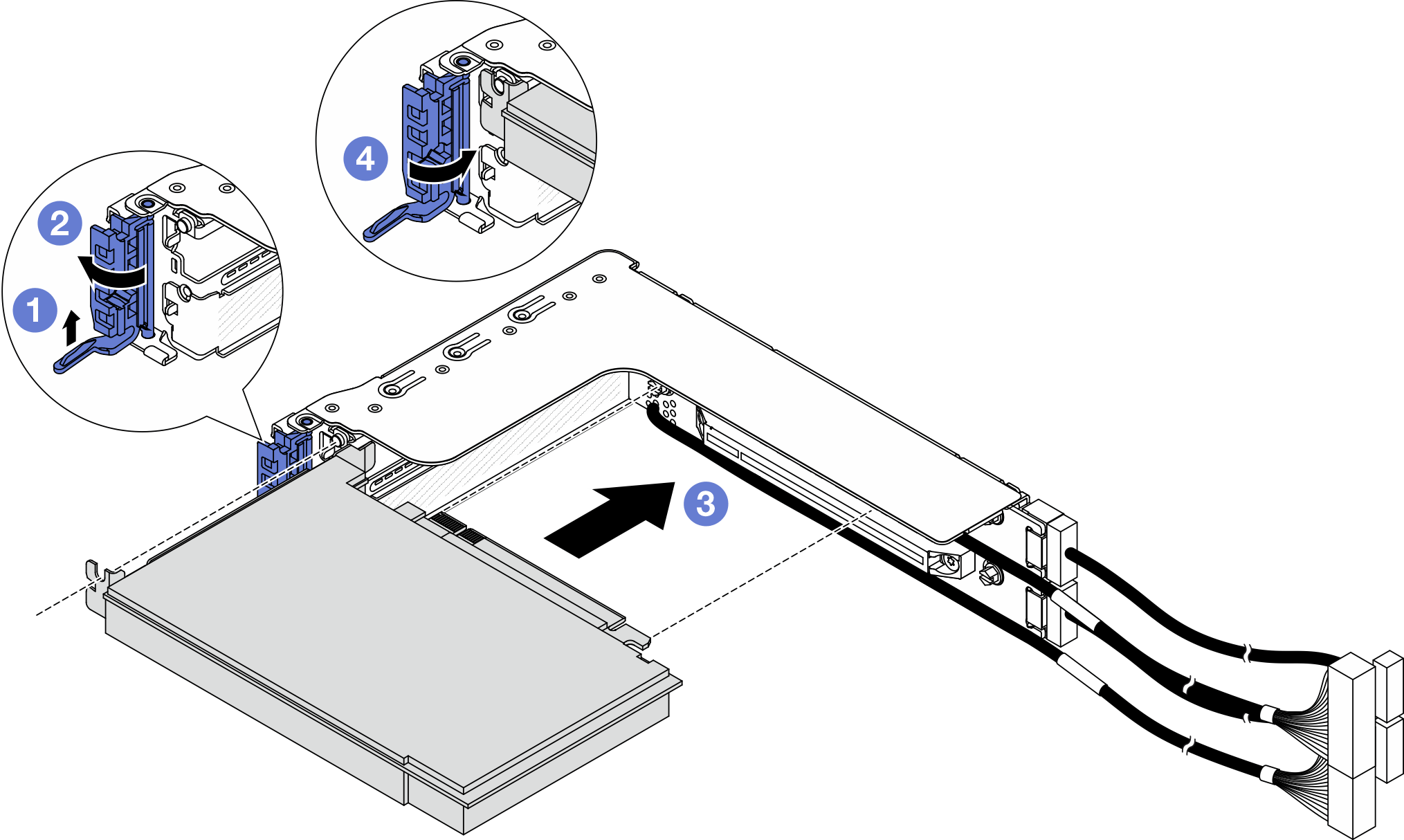

    図 4. 2FH ライザー・ケージへの PCIe アダプターの取り付け
    Installing a PCIe adapter on the 2FH riser cage
    1. 図のように保持クリップを持ち上げます。
    2. PCIe アダプター保持ラッチをオープン位置まで回転させます。
    3. PCIe アダプターを、ライザー・カードの PCIe スロットに合わせます。PCIe アダプターがしっかり固定されるまで、まっすぐ慎重にスロットに押し込みます。
    4. 保持ラッチを閉じます。

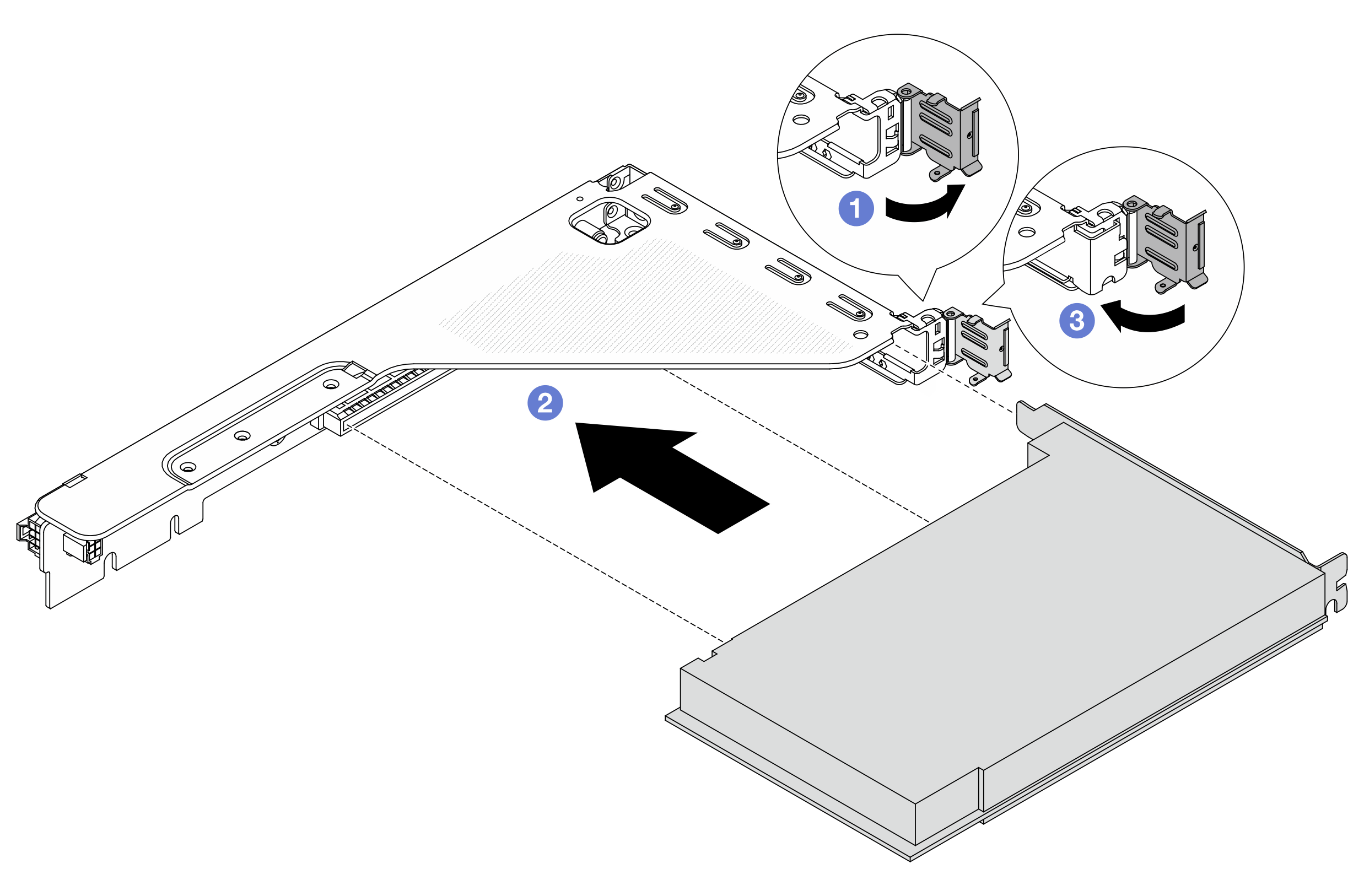

    図 5. 1FH ライザー・ケージへの PCIe アダプターの取り付け
    Installing a PCIe adapter on the 1FH riser cage
    1. PCIe アダプター保持ラッチをオープン位置まで回転させます。
    2. PCIe アダプターを、ライザー・カードの PCIe スロットに合わせます。PCIe アダプターがしっかり固定されるまで、まっすぐ慎重にスロットに押し込みます。
    3. PCIe アダプター保持ラッチを閉じます。

完了したら

  1. ライザー ・アセンブリーをシャーシに取り付けます。背面ライザー・アセンブリーの取り付けを参照してください。

  2. RAID 930 または 940 アダプターが取り付け済みである場合は、RAID フラッシュ電源モジュールを取り付けます。RAID フラッシュ電源モジュールの交換を参照してください。
