Hinteren PCIe-Adapter und Adapterkarte installieren

Mithilfe der Informationen in diesem Abschnitt können Sie einen hinteren PCIe-Adapter und eine Adapterkarte installieren.

Zu dieser Aufgabe

S011
sharp edge
VORSICHT
Scharfe Kanten, Ecken oder Scharniere in der Nähe.
Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

  • Installationsregeln für PCIe-Adapter finden Sie unter PCIe-Steckplätze und PCIe-Adapter.

Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

Vorgehensweise

  1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die neue Komponente befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die neue Komponente aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
  2. (Optional) Wenn Sie die Adapterkarte entfernt haben, installieren Sie sie zuerst.
    Anmerkung
    In der folgenden Abbildung werden als Beispiel Adapterkarten im 3FH-Adapterrahmen dargestellt. Das Austauschverfahren für andere Arten von Adapterkarten ist identisch.

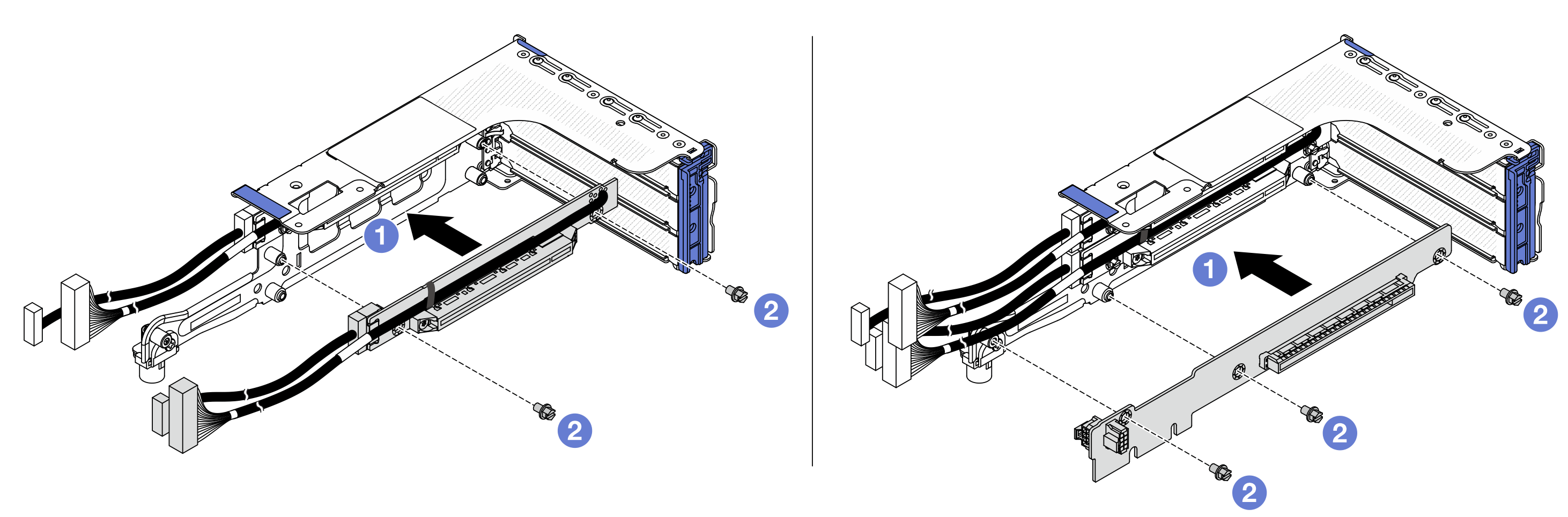

    Abbildung 1. Installieren der Adapterkarten im 3FH-Adapterrahmen
    Installing riser cards on the 3FH riser cage
    1. Richten Sie die Adapterkarte am Adapterrahmen aus und setzen Sie sie in den Adapterrahmen ein.
    2. Bringen Sie die Schrauben an, um die Adapterkarte zu befestigen.
  3. Installieren Sie einen PCIe-Adapter.
    Anmerkung
    Bei x16 LP PCIe-Adaptern, die ein Gewicht von 250 g bis 330 g haben und am 3FH/2FH-Adapterrahmen befestigt sind, bringen Sie die Schraube zur Befestigung des Adapters an, bevor Sie den Sicherungsriegel schließen, wenn der Server transportiert werden muss.

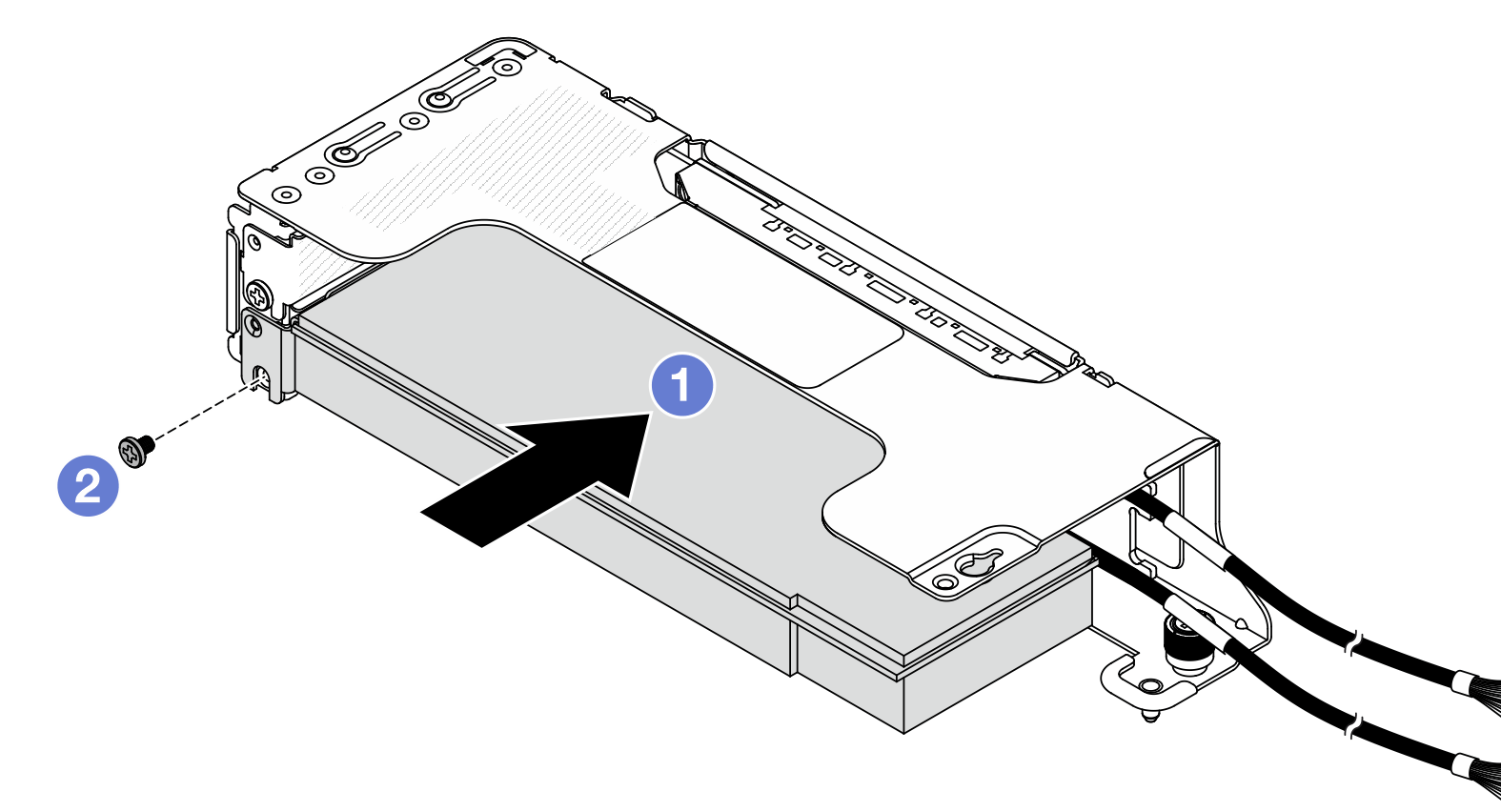

    Abbildung 2. Installieren eines PCIe-Adapters im 2LP-Adapterrahmen
    Installing a PCIe adapter into the 2LP riser cage
    1. Richten Sie den PCIe-Adapter am PCIe-Steckplatz auf der Adapterkarte aus. Drücken Sie den PCIe-Adapter vorsichtig gerade in den Steckplatz, bis er fest sitzt.
    2. Bringen Sie die Schraube an, um den PCIe-Adapter zu befestigen.

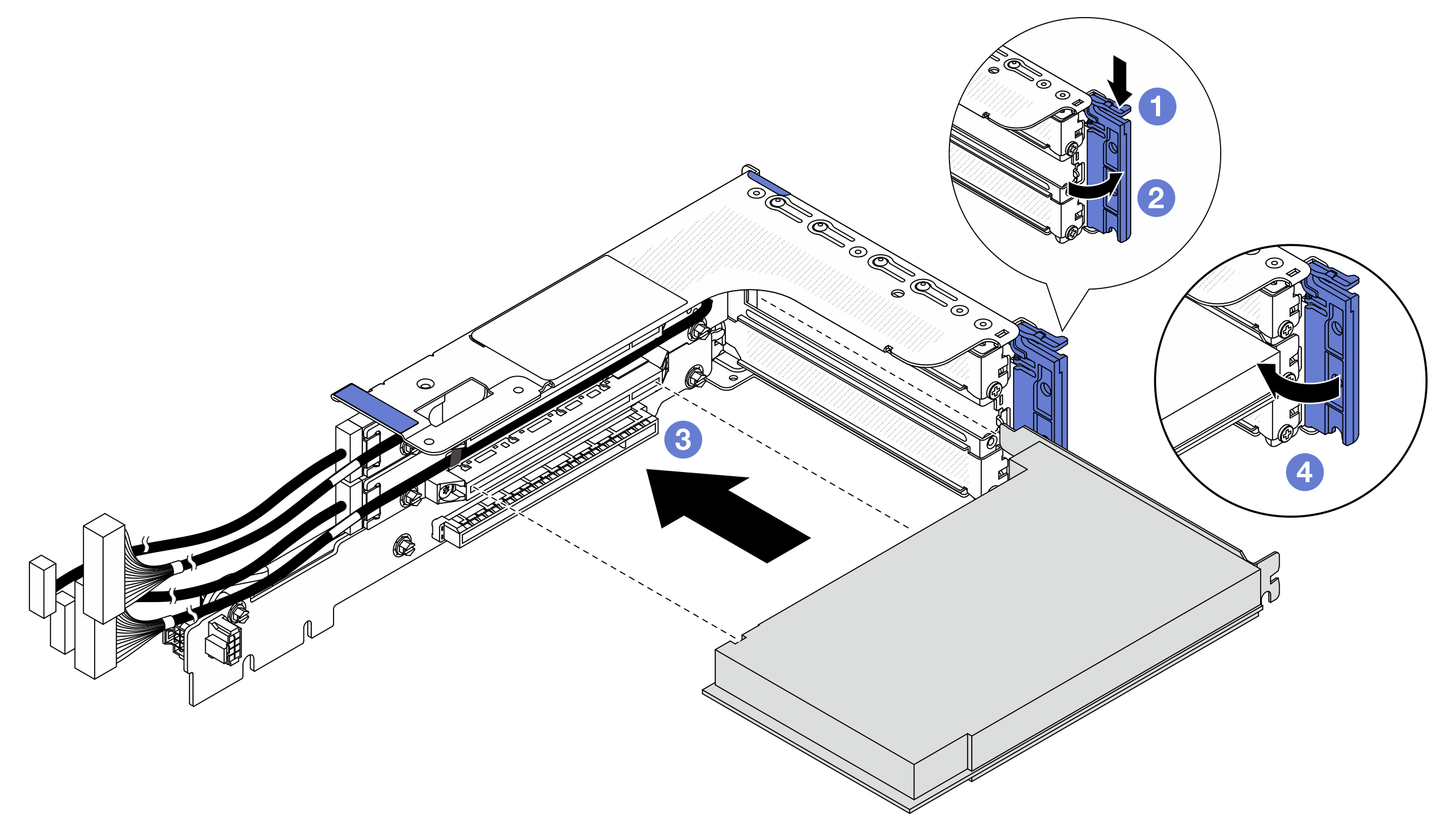

    Abbildung 3. Installieren eines PCIe-Adapters im 3FH-Adapterrahmen
    Installing a PCIe adapter on the 3FH riser cage
    1. Drücken Sie die Halteklammer nach unten.
    2. Drehen Sie die PCIe-Adaptersicherung in die geöffnete Position.
    3. Richten Sie den PCIe-Adapter am PCIe-Steckplatz auf der Adapterkarte aus. Drücken Sie den PCIe-Adapter vorsichtig gerade in den Steckplatz, bis er fest sitzt.
    4. Schließen Sie den Sicherungsriegel.

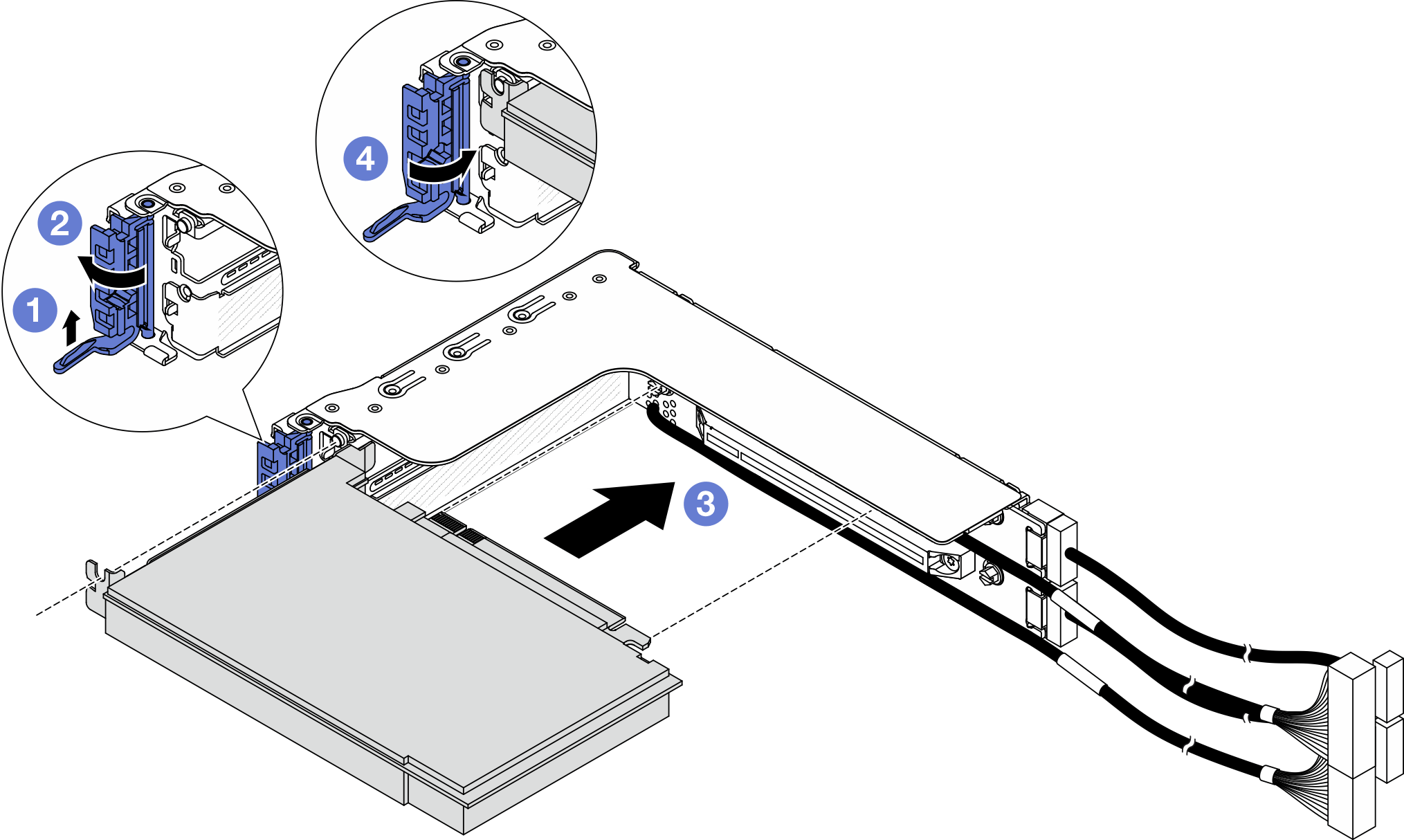

    Abbildung 4. Installieren eines PCIe-Adapters im 2FH-Adapterrahmen
    Installing a PCIe adapter on the 2FH riser cage
    1. Heben Sie die Halteklammer wie abgebildet an.
    2. Drehen Sie die PCIe-Adaptersicherung in die geöffnete Position.
    3. Richten Sie den PCIe-Adapter am PCIe-Steckplatz auf der Adapterkarte aus. Drücken Sie den PCIe-Adapter vorsichtig gerade in den Steckplatz, bis er fest sitzt.
    4. Schließen Sie den Sicherungsriegel.
    Abbildung 5. Installieren eines PCIe-Adapters im 1FH-Adapterrahmen
    Installing a PCIe adapter on the 1FH riser cage
    1. Drehen Sie die PCIe-Adaptersicherung in die geöffnete Position.
    2. Richten Sie den PCIe-Adapter am PCIe-Steckplatz auf der Adapterkarte aus. Drücken Sie den PCIe-Adapter vorsichtig gerade in den Steckplatz, bis er fest sitzt.
    3. Schließen Sie die PCIe-Adaptersicherung.

Nach dieser Aufgabe

  1. Installieren Sie die Adapterkartenbaugruppe im Gehäuse. Siehe Hintere Adapterkartenbaugruppe installieren.

  2. Wenn Sie einen RAID 930- oder 940-Adapter installiert haben, installieren Sie ein RAID-Flash-Stromversorgungsmodul. Siehe RAID-Flash-Stromversorgungsmodul austauschen.
