ติดตั้งอะแดปเตอร์ PCIe ด้านหลังและการ์ดตัวยก

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งอะแดปเตอร์ PCIe ด้านหลังและการ์ดตัวยก

เกี่ยวกับงานนี้

S011

ข้อควรระวัง

ขอบ เหลี่ยมมุม หรือรอยต่อที่แหลมคม

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

• ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

• ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

• สำหรับกฏการติดตั้งอะแดปเตอร์ PCIe โปรดดู ช่องเสียบ PCIe และอะแดปเตอร์ PCIe

การดาวน์โหลดเฟิร์มแวร์และไดรเวอร์: คุณอาจต้องอัปเดตเฟิร์มแวร์หรือไดรเวอร์หลังจากเปลี่ยนส่วนประกอบ

• ไปที่ เว็บไซต์ดาวน์โหลดไดรเวอร์และซอฟต์แวร์สำหรับ ThinkSystem SR650 V4 เพื่อดูข้อมูลการอัปเดตเฟิร์มแวร์และไดรเวอร์ล่าสุดของเซิร์ฟเวอร์คุณ

• ไปที่ ปรับปรุงเฟิร์มแวร์ สำหรับข้อมูลเพิ่มเติมเกี่ยวกับเครื่องมืออัปเดตเฟิร์มแวร์

ขั้นตอน

1. ให้นำบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตที่บรรจุชิ้นส่วนตัวใหม่ไปสัมผัสกับพื้นผิวที่ไม่มีการทาสีด้านนอกของเซิร์ฟเวอร์ จากนั้น นำชิ้นส่วนตัวใหม่ดังกล่าวออกจากบรรจุภัณฑ์แล้ววางบนพื้นผิวที่มีการป้องกันไฟฟ้าสถิต
2. (ไม่บังคับ) หากมีการติดตั้งแผงครอบช่องเสียบ ให้คลายสกรูที่ยึดแผงครอบ แล้วถอดแผงครอบออก

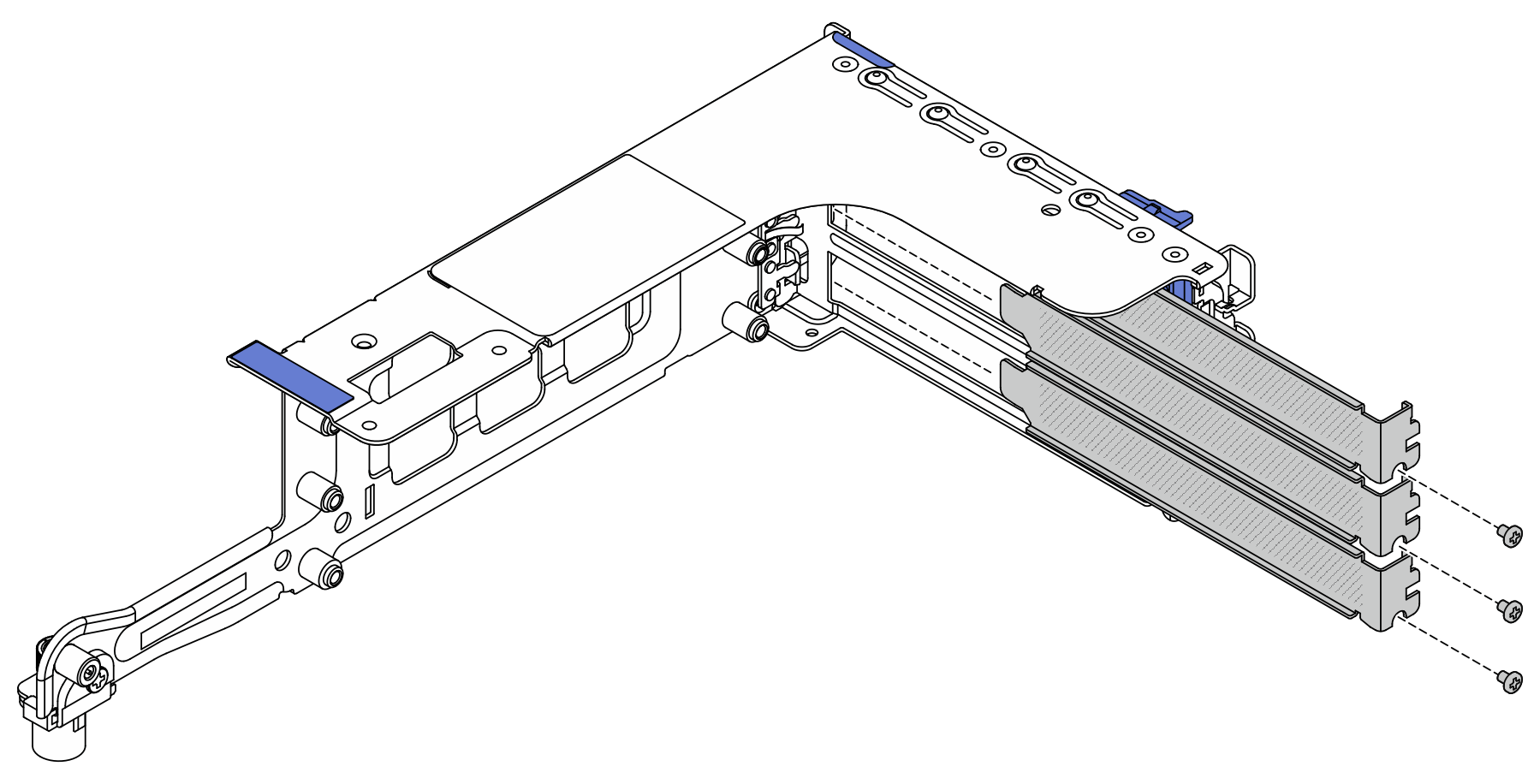

   รูปที่ 1. แผงครอบช่องเสียบ PCIe


3. (ขั้นตอนเสริม) หากคุณถอดการ์ดตัวยกออก ให้ติดตั้งการ์ดตัวยกก่อน
   หมายเหตุ

   ภาพประกอบต่อไปนี้แสดงการ์ดตัวยกบนตัวครอบตัวยก 3FH เป็นตัวอย่าง ขั้นตอนการเปลี่ยนการ์ดตัวยกประเภทอื่นจะเหมือนกัน

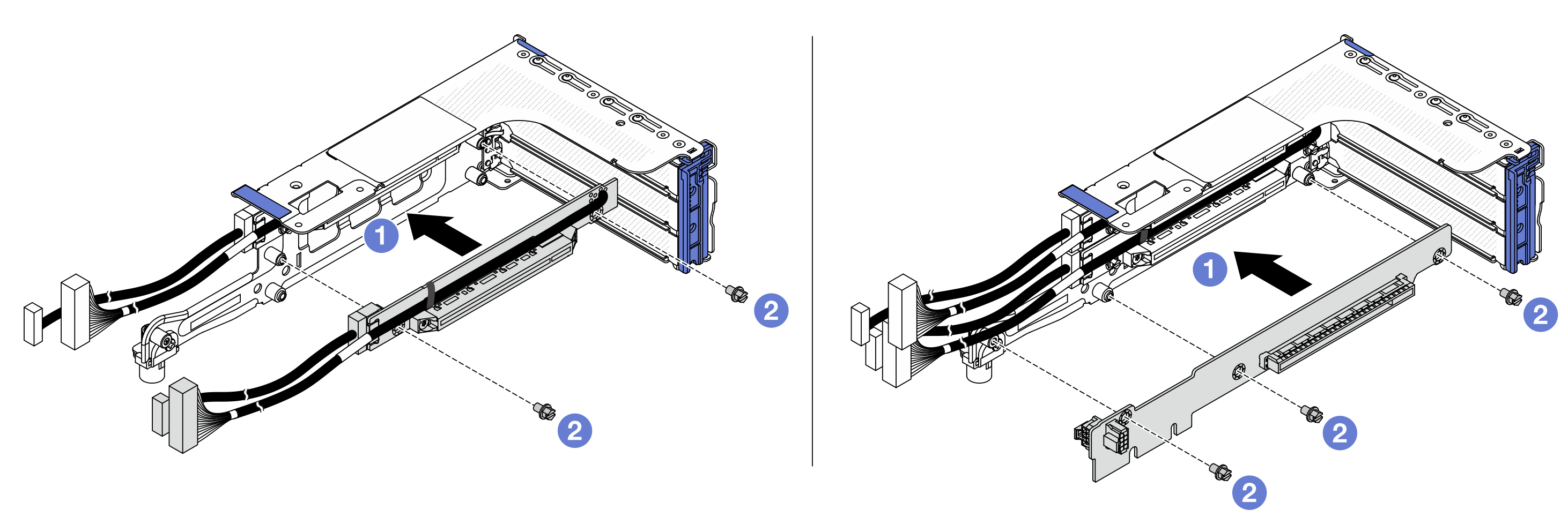

   รูปที่ 2. การติดตั้งการ์ดตัวยกบนตัวครอบตัวยก 3FH


   1. จัดแนวการ์ดตัวยกให้ตรงกับตัวครอบตัวยก แล้วใส่ลงในตัวครอบตัวยก
   2. ขันสกรูเพื่อยึดการ์ดตัวยกให้เข้าที่
4. ติดตั้งอะแดปเตอร์ PCIe
   หมายเหตุ

   สำหรับอะแดปเตอร์ PCIe x16 LP ที่ติดตั้งบนตัวครอบตัวยก 3FH/2FH และมีน้ำหนักตั้งแต่ 250 ก. ถึง 330 ก. ให้ติดตั้งสกรูเพื่อยึดอะแดปเตอร์ก่อนที่จะปิดสลักยึดหากจำเป็นต้องจัดส่งเซิร์ฟเวอร์

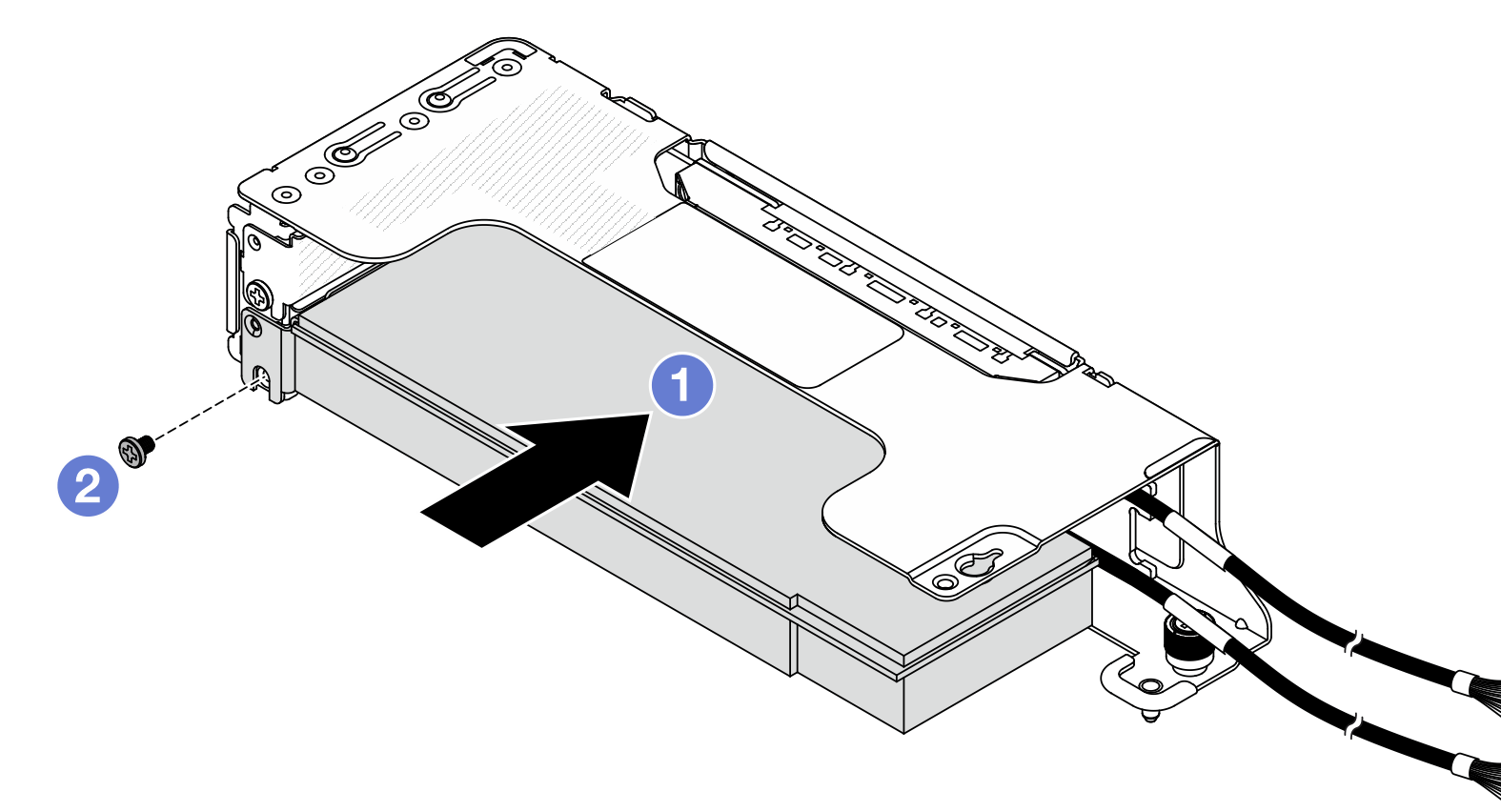

   รูปที่ 3. การติดตั้งอะแดปเตอร์ PCIe ลงบนตัวครอบตัวยก 2LP


   1. จัดแนวอะแดปเตอร์ PCIe ให้ตรงกับช่องเสียบ PCIe บนการ์ดตัวยก ค่อยๆ กดอะแดปเตอร์ PCIe เป็นแนวตรงลงในช่องจนกว่าจะเข้าที่แน่นดี
   2. ติดตั้งสกรูเพื่อยึดอะแดปเตอร์ PCIe

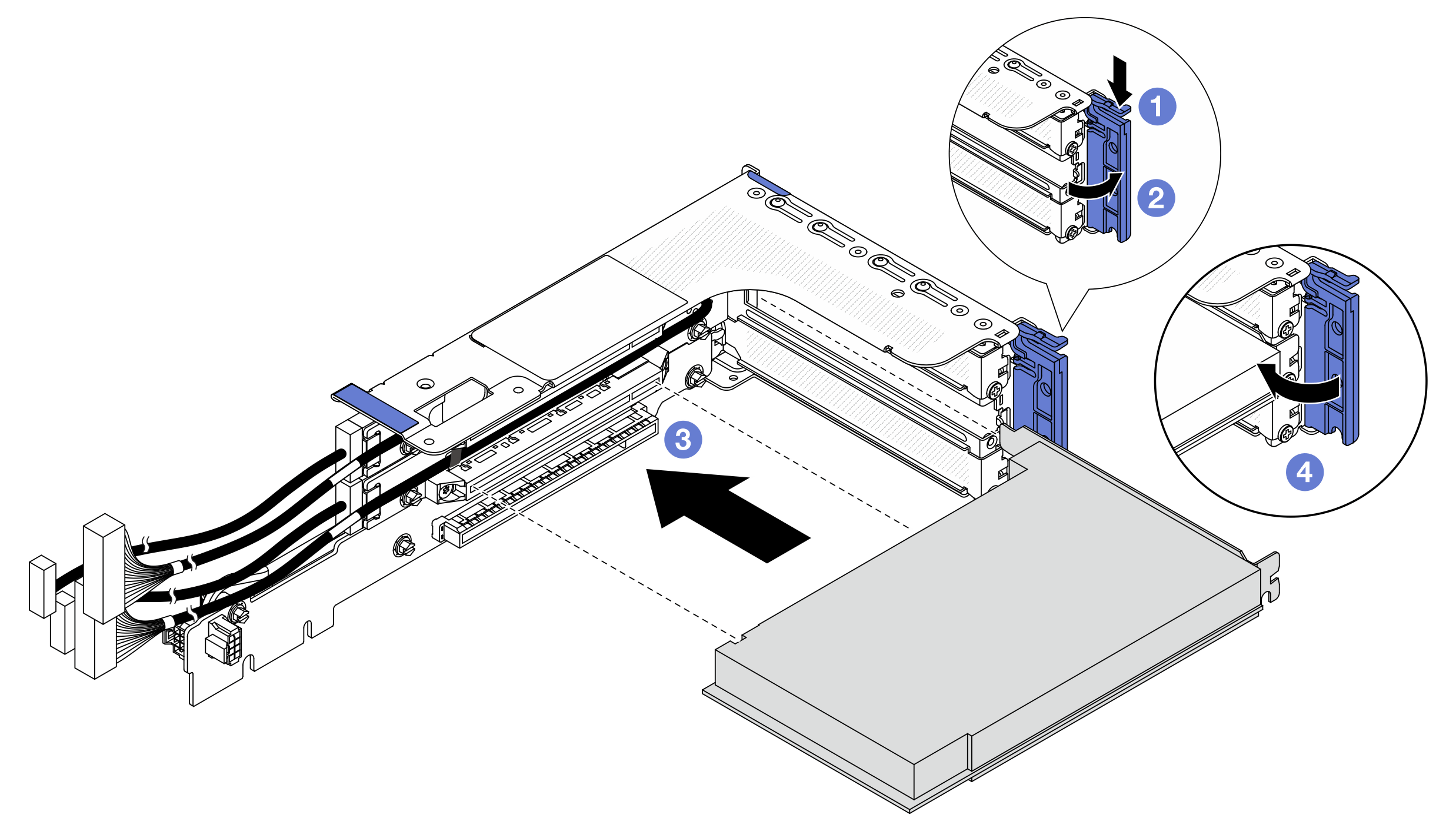

   รูปที่ 4. การติดตั้งอะแดปเตอร์ PCIe ลงบนตัวครอบตัวยก 3FH


   1. กดคลิปยึดลง
   2. หมุนสลักตัวยึดอะแดปเตอร์ PCIe ไปที่ตำแหน่งเปิด
   3. จัดแนวอะแดปเตอร์ PCIe ให้ตรงกับช่องเสียบ PCIe บนการ์ดตัวยก ค่อยๆ กดอะแดปเตอร์ PCIe เป็นแนวตรงลงในช่องจนกว่าจะเข้าที่แน่นดี
   4. ปิดสลักยึด

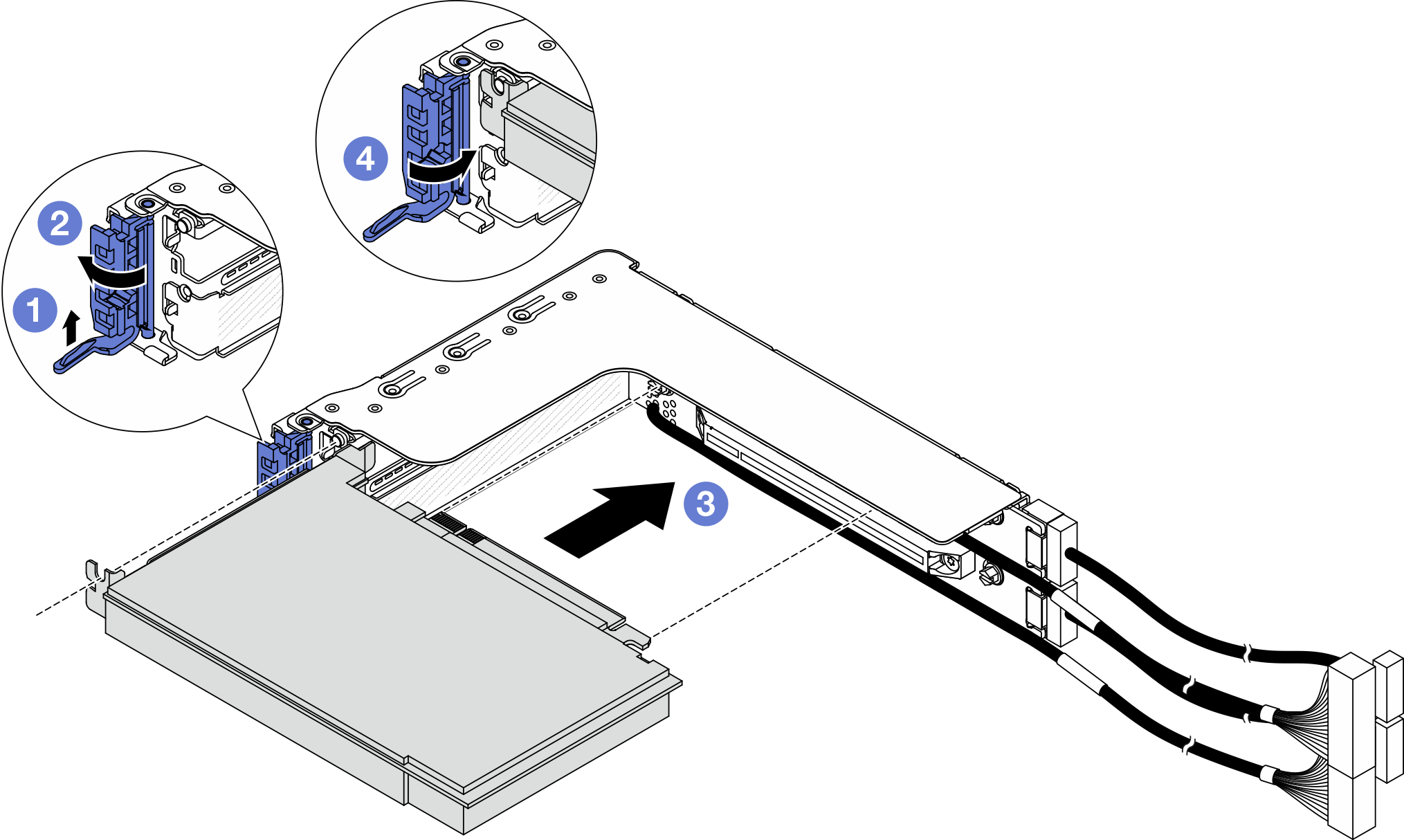

   รูปที่ 5. การติดตั้งอะแดปเตอร์ PCIe ลงบนตัวครอบตัวยก 2FH


   1. ยกคลิปยึดขึ้นตามภาพ
   2. หมุนสลักตัวยึดอะแดปเตอร์ PCIe ไปที่ตำแหน่งเปิด
   3. จัดแนวอะแดปเตอร์ PCIe ให้ตรงกับช่องเสียบ PCIe บนการ์ดตัวยก ค่อยๆ กดอะแดปเตอร์ PCIe เป็นแนวตรงลงในช่องจนกว่าจะเข้าที่แน่นดี
   4. ปิดสลักยึด

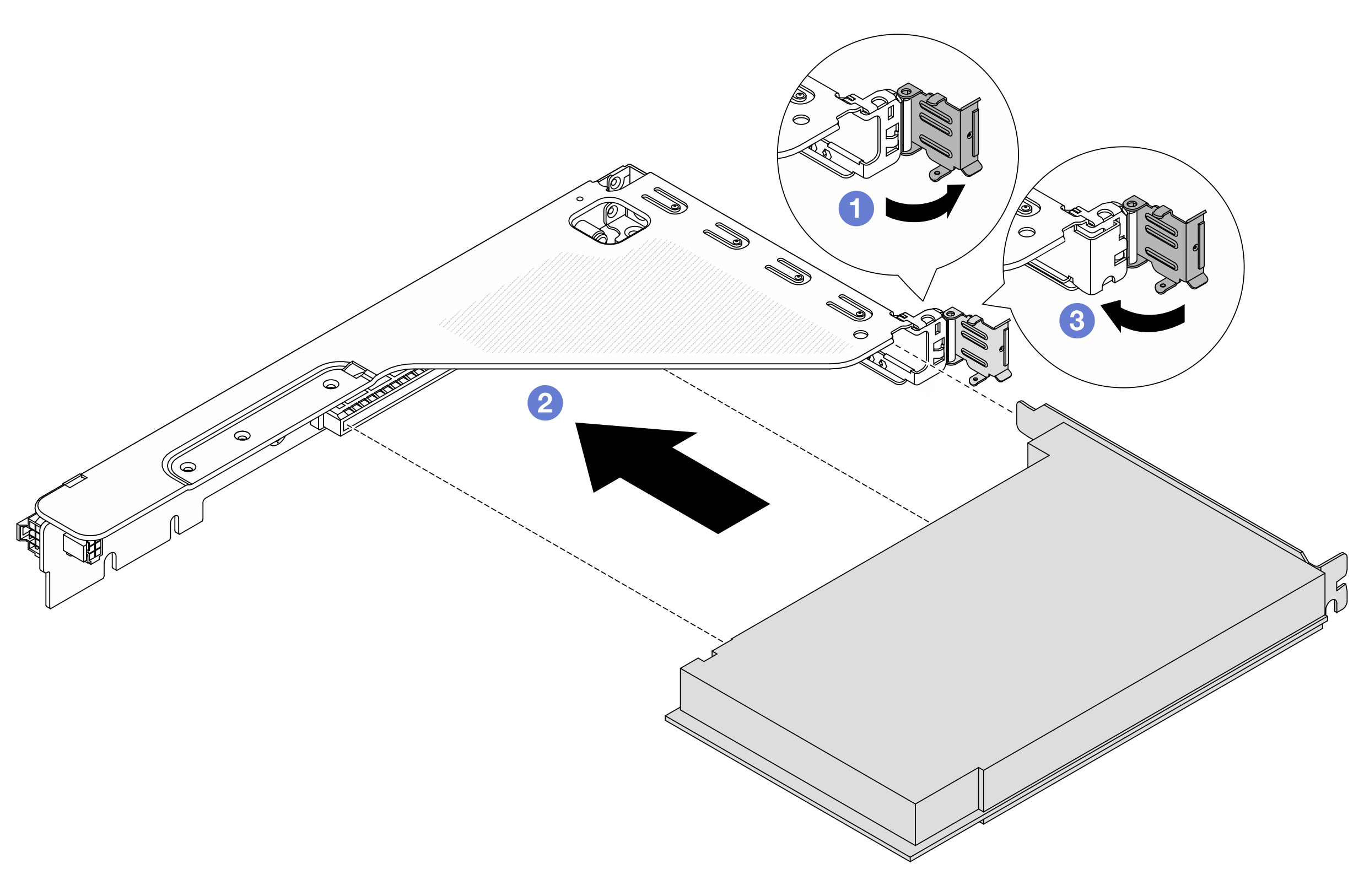

   รูปที่ 6. การติดตั้งอะแดปเตอร์ PCIe ลงบนตัวครอบตัวยก 1FH


   1. หมุนสลักตัวยึดอะแดปเตอร์ PCIe ไปที่ตำแหน่งเปิด
   2. จัดแนวอะแดปเตอร์ PCIe ให้ตรงกับช่องเสียบ PCIe บนการ์ดตัวยก ค่อยๆ กดอะแดปเตอร์ PCIe เป็นแนวตรงลงในช่องจนกว่าจะเข้าที่แน่นดี
   3. ปิดสลักตัวยึดอะแดปเตอร์ PCIe
