Installation d'un adaptateur PCIe et d'une carte mezzanine arrière

Suivez les instructions de cette section pour installer un adaptateur PCIe arrière et une carte mezzanine.

À propos de cette tâche

S011
sharp edge
ATTENTION
Bords, coins ou articulations tranchants.
Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

  • Pour connaître les règles d’installation d’un adaptateur PCIe, voir Emplacements PCIe et adaptateurs PCIe.

Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

  1. Mettez l’emballage antistatique contenant le nouveau composant en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez le nouveau composant et posez-le sur une surface de protection électrostatique.
  2. (En option) Si vous avez retiré la carte mezzanine, installez-la dans un premier temps.
    Remarque
    L'illustration suivante présente des cartes mezzanines sur le boîtier de carte mezzanine 3FH, à titre d'exemples. La procédure de remplacement est identique pour les autres types de cartes mezzanines.

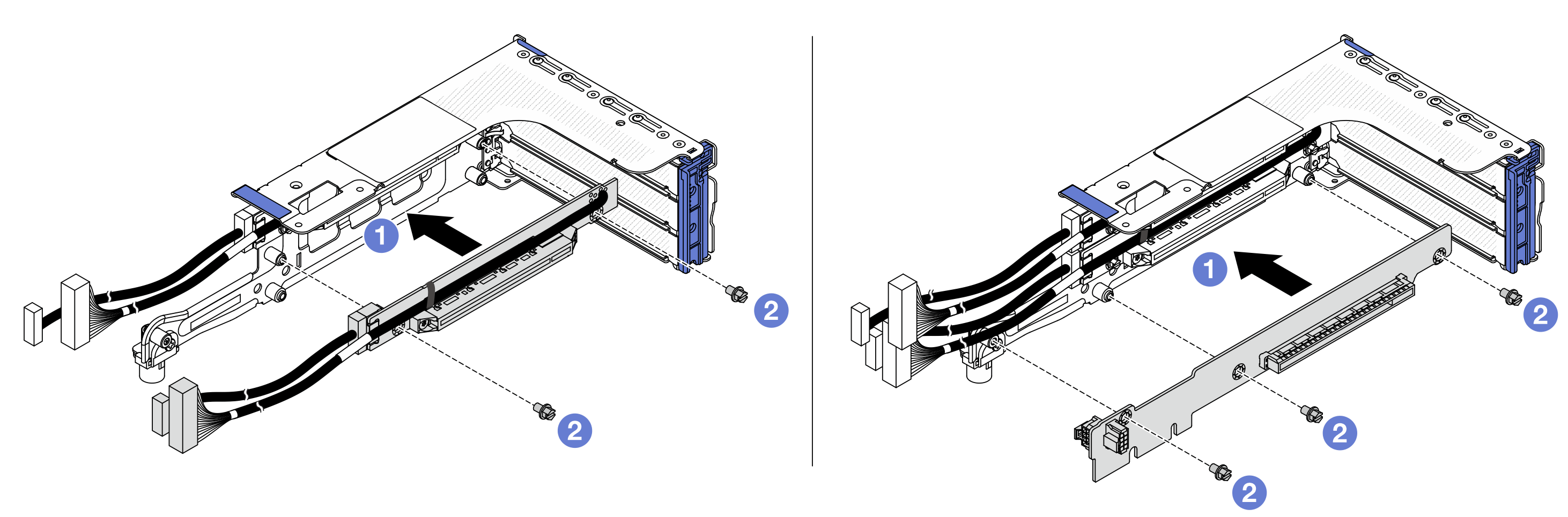

    Figure 1. Installation de cartes mezzanine sur le boîtier de carte mezzanine 3FH
    Installing riser cards on the 3FH riser cage
    1. Alignez la carte mezzanine avec le boîtier de carte mezzanine et insérez-la dans ce dernier.
    2. Installez les vis pour fixer la carte mezzanine.
  3. Installez un adaptateur PCIe.
    Remarque
    Pour les adaptateurs PCIe LP x16 montés sur le boîtier de carte mezzanine 3FH/2FH et pesant entre 250 g et 330 g, installez la vis pour fixer l’adaptateur avant de fermer le taquet de blocage, si le serveur doit être transporté.

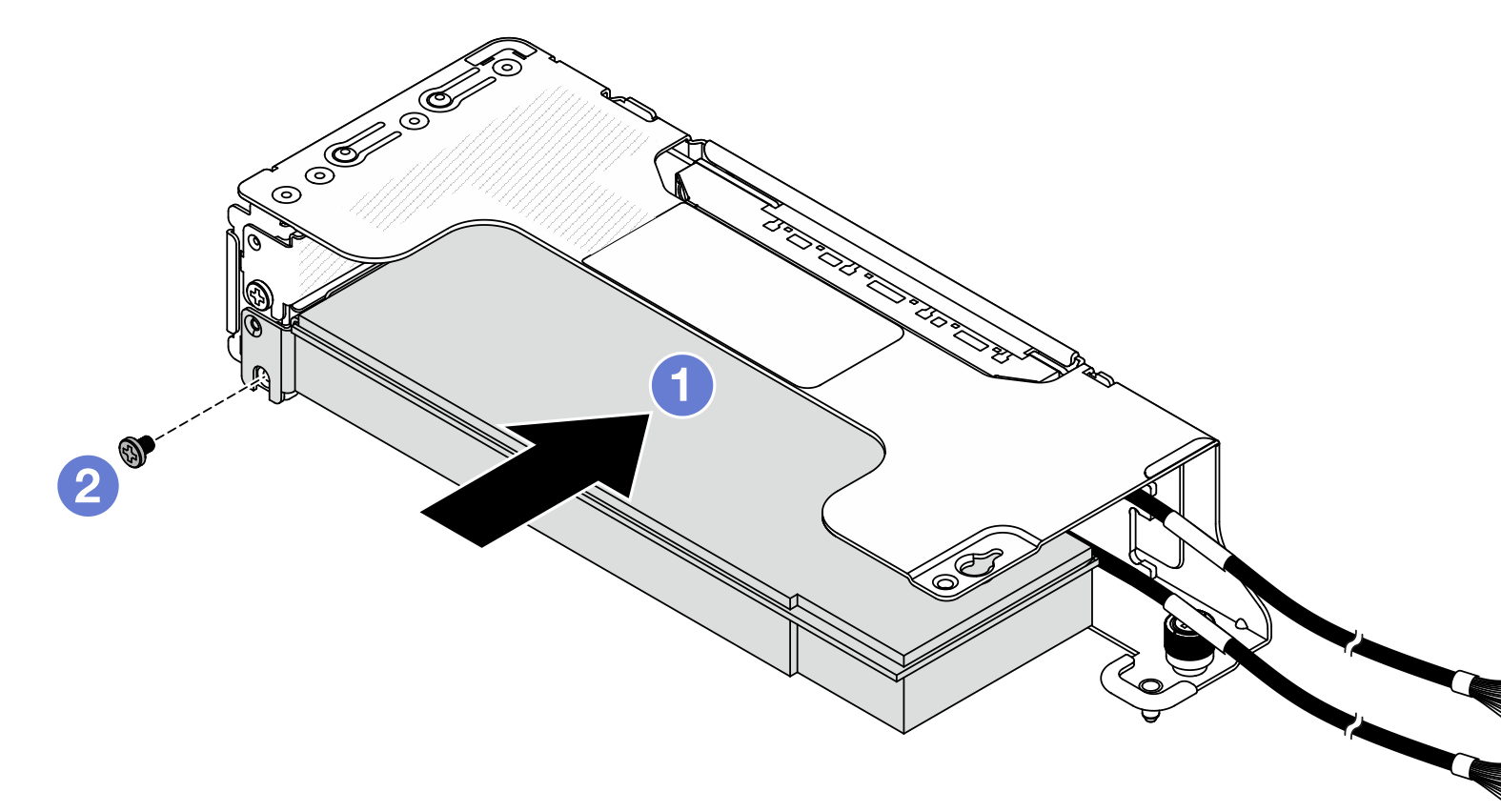

    Figure 2. Installation d'un adaptateur PCIe sur le boîtier de carte mezzanine 2LP
    Installing a PCIe adapter into the 2LP riser cage
    1. Alignez l’adaptateur PCIe sur l’emplacement PCIe de la carte mezzanine. Appuyez avec précaution sur l’adaptateur PCIe dans l’emplacement jusqu’à ce qu’il soit solidement fixé.
    2. Fixez l'adaptateur PCIe à l'aide de la vis.

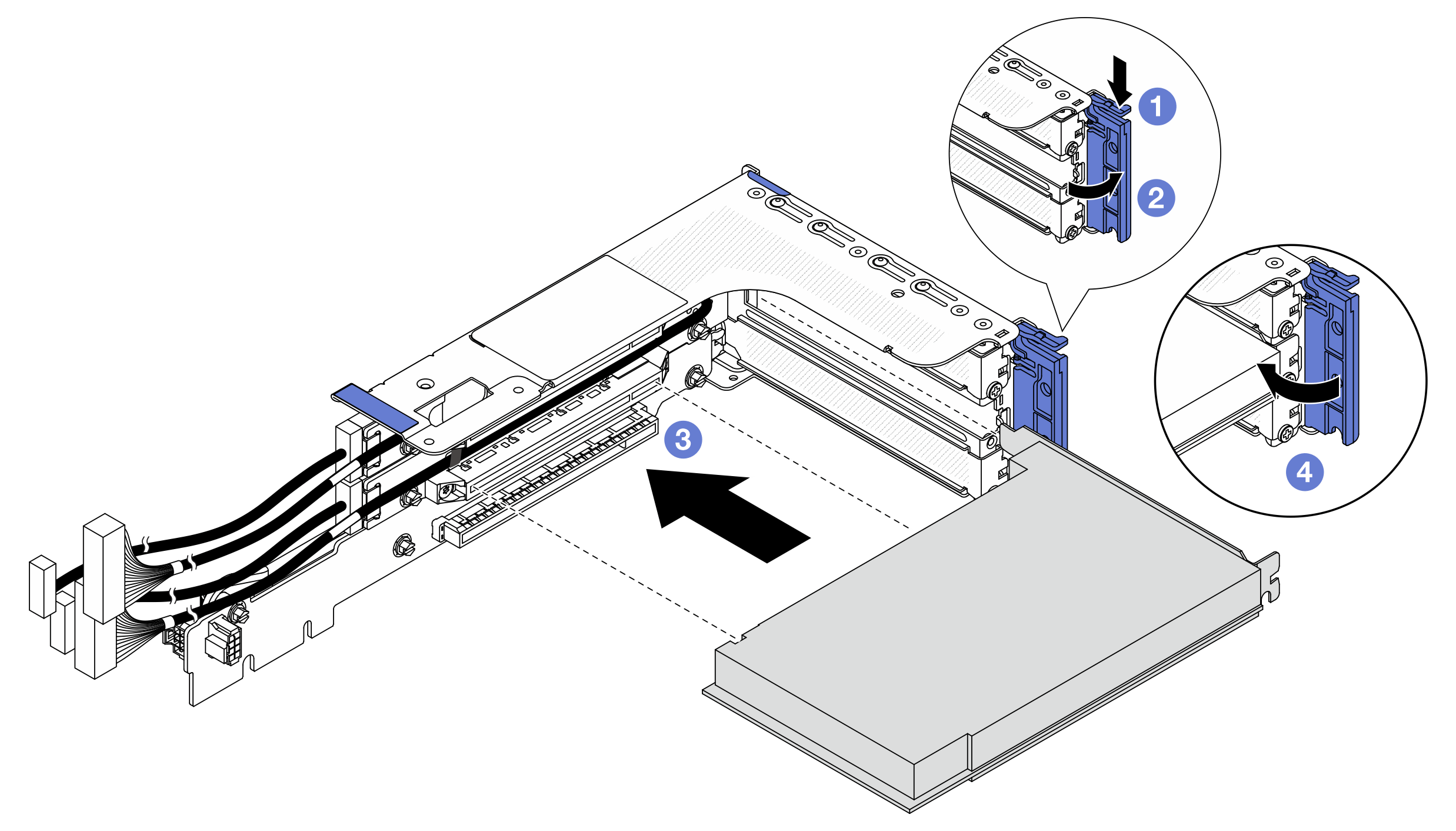

    Figure 3. Installation d'un adaptateur PCIe sur le boîtier de carte mezzanine 3FH
    Installing a PCIe adapter on the 3FH riser cage
    1. Appuyez sur le dispositif de retenue vers le bas.
    2. Faites pivoter le taquet de blocage d’adaptateur PCIe sur la position ouverte.
    3. Alignez l’adaptateur PCIe sur l’emplacement PCIe de la carte mezzanine. Appuyez avec précaution sur l’adaptateur PCIe dans l’emplacement jusqu’à ce qu’il soit solidement fixé.
    4. Refermez le taquet de blocage.

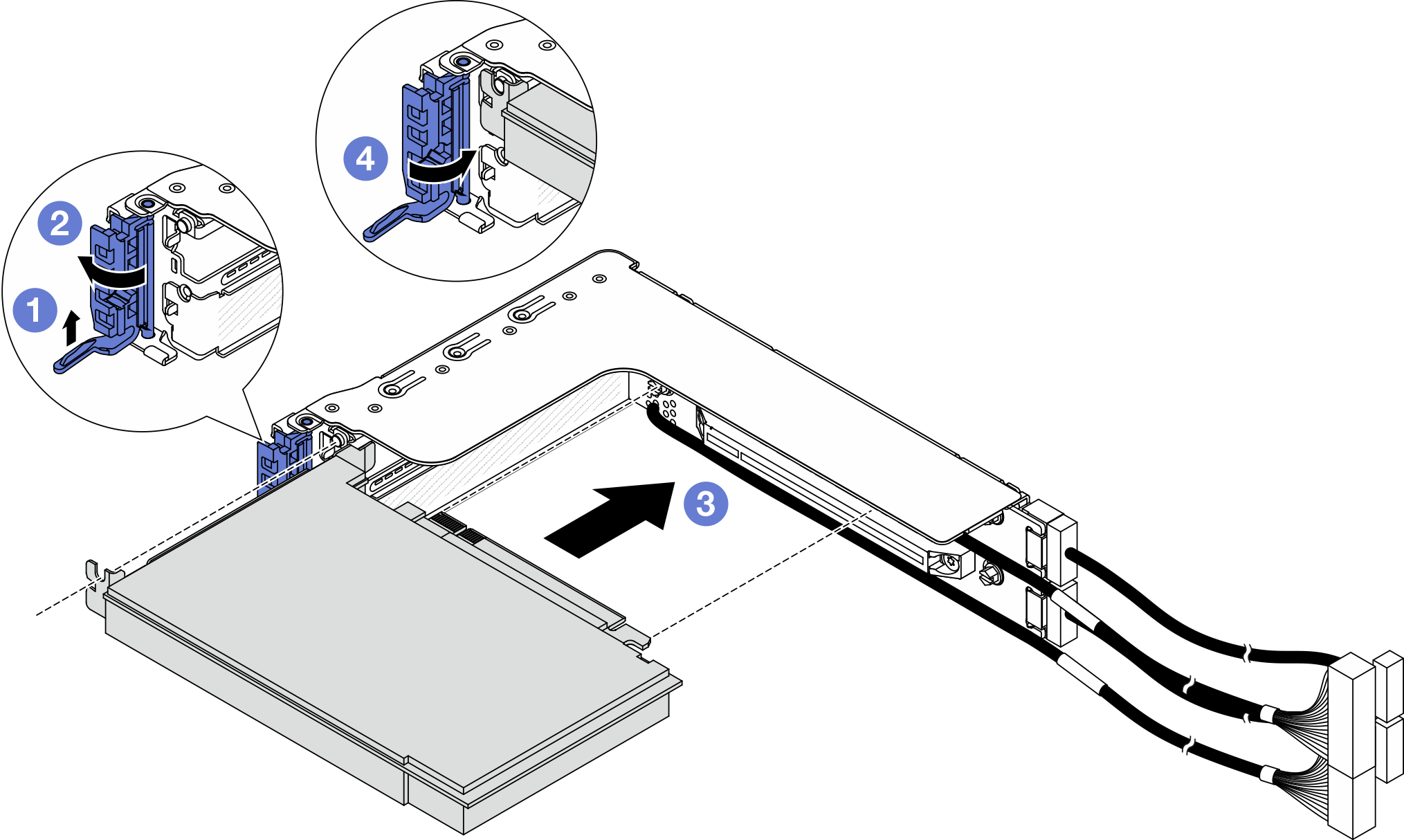

    Figure 4. Installation d'un adaptateur PCIe sur le boîtier de carte mezzanine 2FH
    Installing a PCIe adapter on the 2FH riser cage
    1. Soulevez la patte de retenue, comme illustré.
    2. Faites pivoter le taquet de blocage d’adaptateur PCIe sur la position ouverte.
    3. Alignez l’adaptateur PCIe sur l’emplacement PCIe de la carte mezzanine. Appuyez avec précaution sur l’adaptateur PCIe dans l’emplacement jusqu’à ce qu’il soit solidement fixé.
    4. Refermez le taquet de blocage.

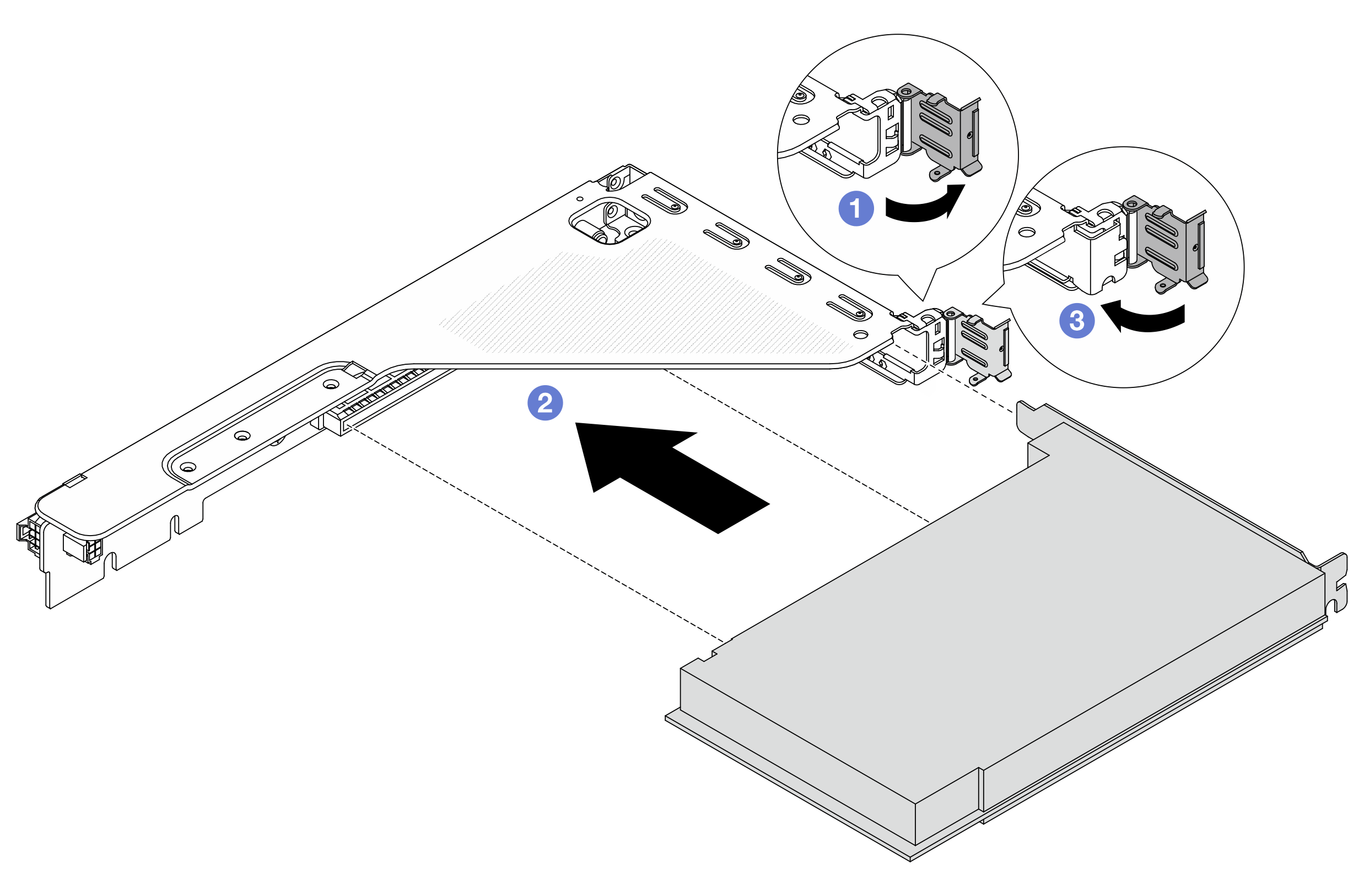

    Figure 5. Installation d'un adaptateur PCIe sur le boîtier de carte mezzanine 1FH
    Installing a PCIe adapter on the 1FH riser cage
    1. Faites pivoter le taquet de blocage d’adaptateur PCIe sur la position ouverte.
    2. Alignez l’adaptateur PCIe sur l’emplacement PCIe de la carte mezzanine. Appuyez avec précaution sur l’adaptateur PCIe dans l’emplacement jusqu’à ce qu’il soit solidement fixé.
    3. Fermez le taquet de blocage de l'adaptateur PCIe.

Après avoir terminé

  1. Installez l'assemblage de cartes mezzanines dans le châssis. Voir Installation d'un assemblage de cartes mezzanines arrière.

  2. Si vous avez installé un adaptateur RAID 930 ou 940, installez un module d’alimentation flash RAID. Pour plus d’informations, voir Remplacement d'un module d'alimentation flash RAID.
