Instalar um adaptador PCIe traseiro e uma placa riser

Siga as instruções nesta seção para instalar um adaptador PCIe traseiro e uma placa riser.

Sobre esta tarefa

S011
sharp edge
CUIDADO
Bordas, cantos ou juntas pontiagudos nas proximidades.
Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

  • Para saber as regras de instalação do adaptador PCIe, consulte Slots PCIe e adaptadores PCIe.

Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

  1. Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor. Em seguida, remova a nova peça do pacote e coloque-a em uma superfície antiestática.
  2. (Opcional) Se você removeu a placa riser, instale-a primeiro.
    Nota
    A ilustração a seguir mostra placas riser na gaiola da placa riser 3FH como exemplos. O procedimento de substituição para outros tipos de placas riser é o mesmo.

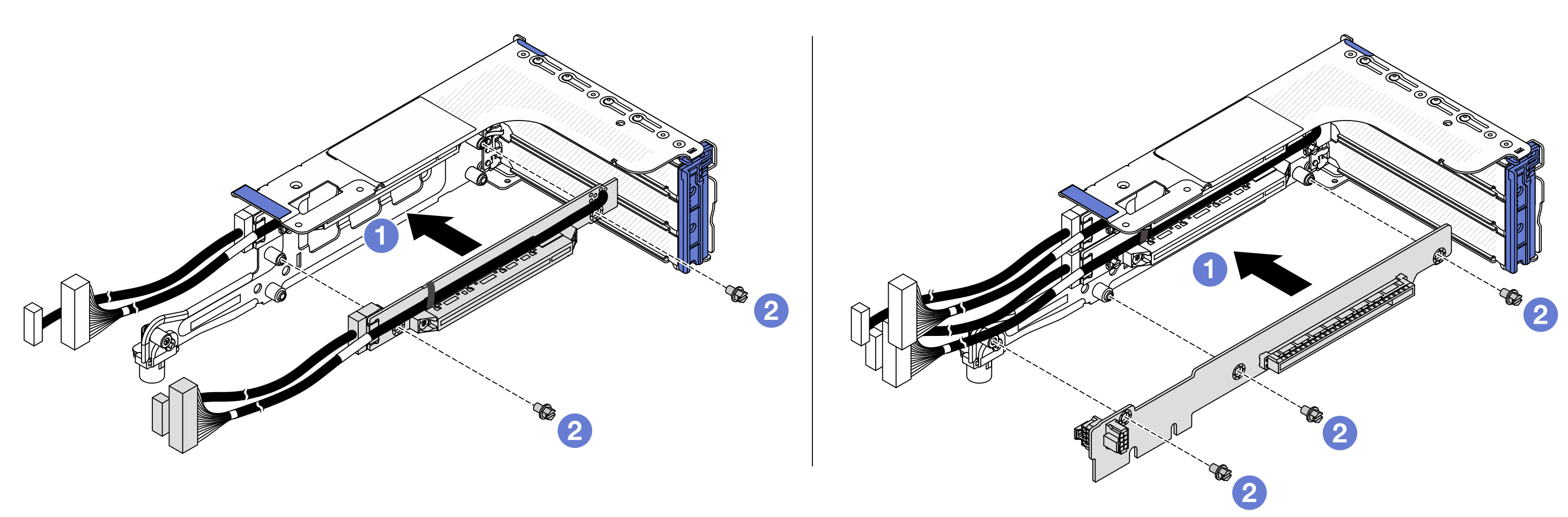

    Figura 1. Instalação de placas riser na gaiola de placa riser 3FH
    Installing riser cards on the 3FH riser cage
    1. Alinhe a placa riser com a gaiola da placa riser e coloque-a na gaiola.
    2. Instale os parafusos para fixar a placa riser no lugar.
  3. Instale um adaptador PCIe.
    Nota
    Para adaptadores PCIe x16 LP montados na gaiola da placa riser 3FH/2FH e com peso entre 250 g e 330 g, instale o parafuso para prender o adaptador antes de fechar a trava de retenção, caso o servidor precise ser enviado.

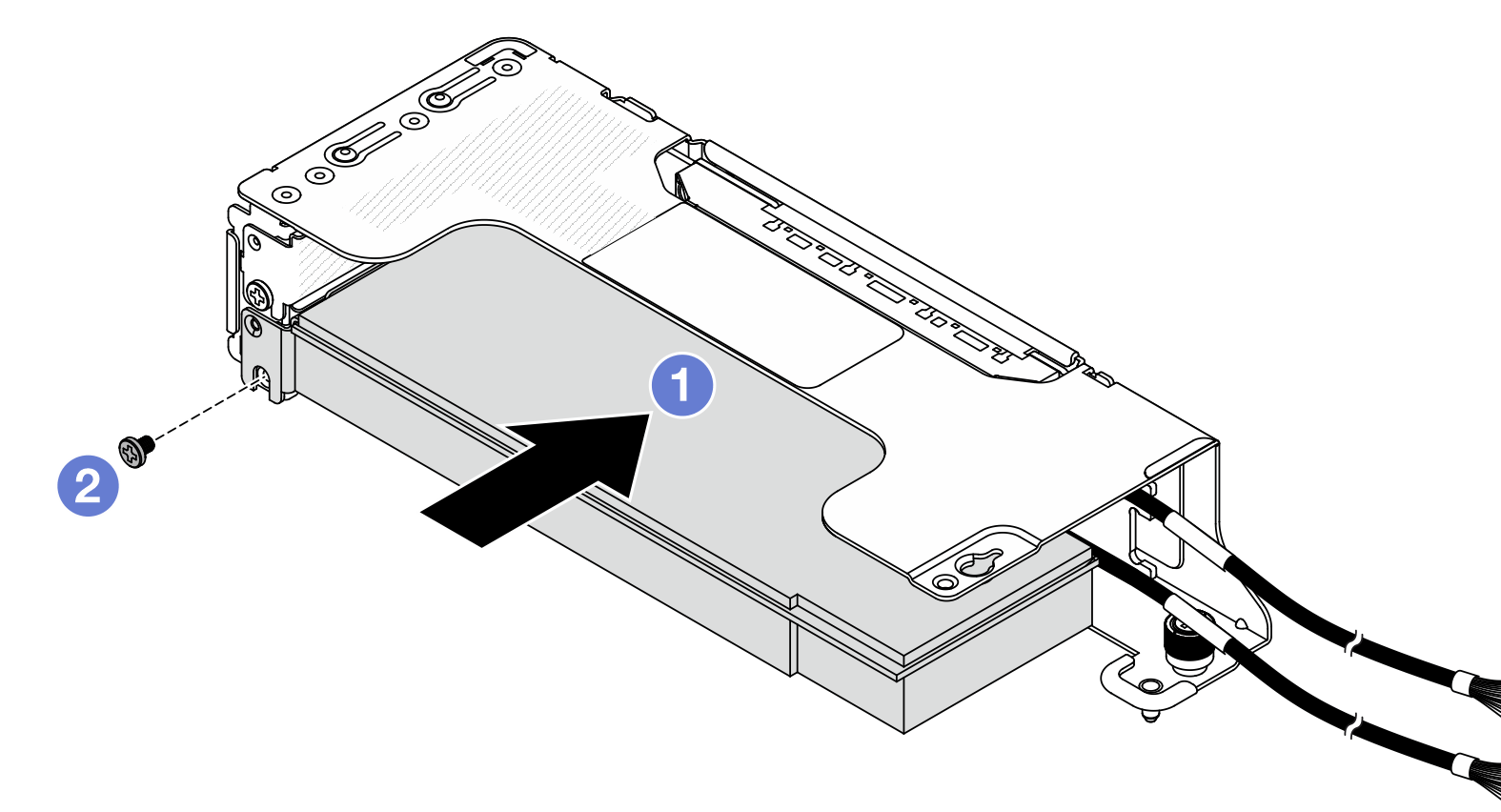

    Figura 2. Instalação de um adaptador PCIe na gaiola da placa riser 2LP
    Installing a PCIe adapter into the 2LP riser cage
    1. Alinhe o adaptador PCIe com o slot PCIe na placa riser. Pressione com cuidado o adaptador PCIe diretamente no slot até que ele esteja preso com firmeza.
    2. Instale o parafuso para fixar o adaptador PCIe.

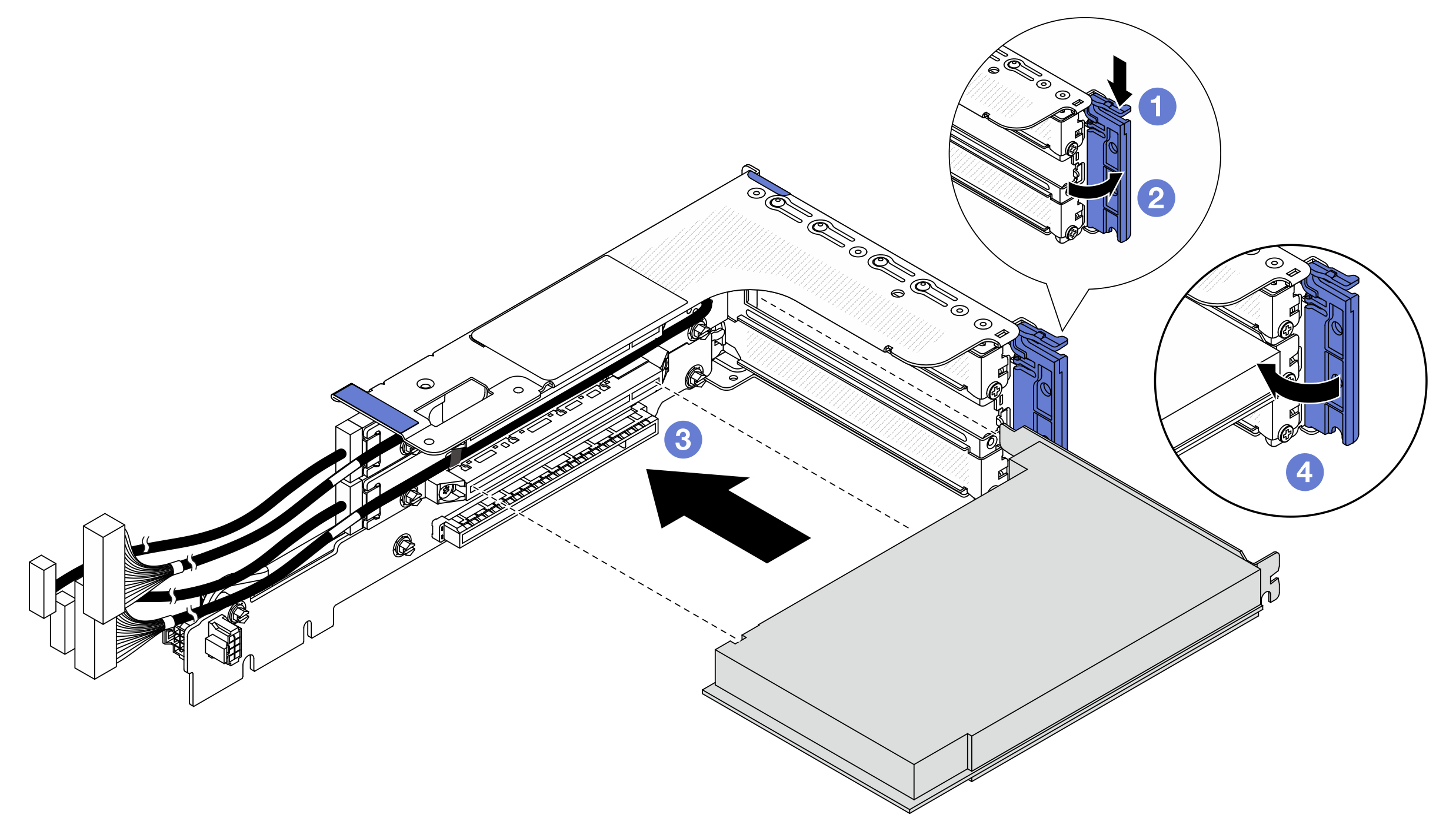

    Figura 3. Instalação de um adaptador PCIe na gaiola da placa riser 3FH
    Installing a PCIe adapter on the 3FH riser cage
    1. Pressione o clipe do retentor para baixo.
    2. Gire a trava de retenção do adaptador PCIe para a posição aberta.
    3. Alinhe o adaptador PCIe com o slot PCIe na placa riser. Pressione com cuidado o adaptador PCIe diretamente no slot até que ele esteja preso com firmeza.
    4. Feche a trava de retenção.

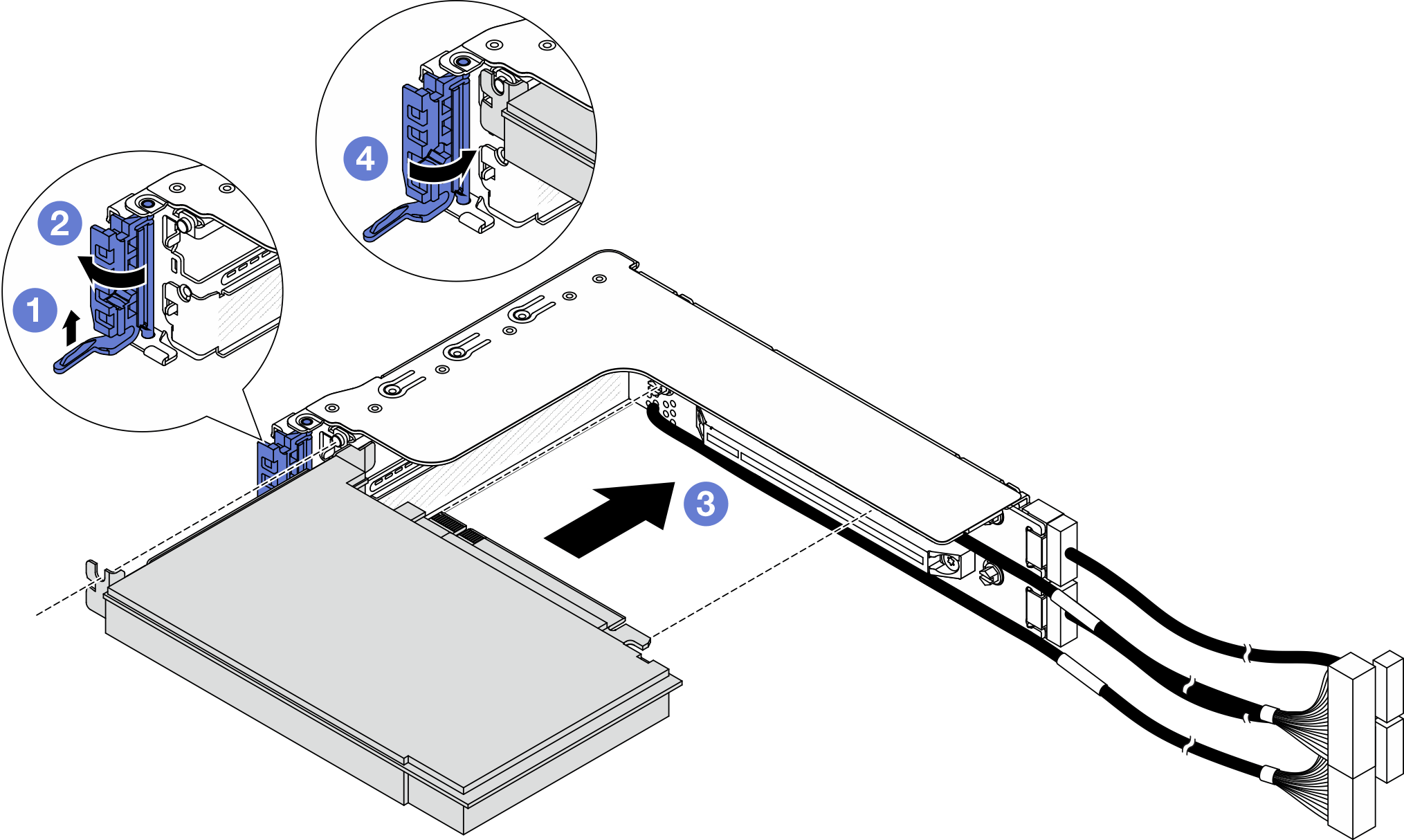

    Figura 4. Instalação de um adaptador PCIe na gaiola da placa riser 2FH
    Installing a PCIe adapter on the 2FH riser cage
    1. Levante a presilha do retentor conforme mostrado.
    2. Gire a trava de retenção do adaptador PCIe para a posição aberta.
    3. Alinhe o adaptador PCIe com o slot PCIe na placa riser. Pressione com cuidado o adaptador PCIe diretamente no slot até que ele esteja preso com firmeza.
    4. Feche a trava de retenção.

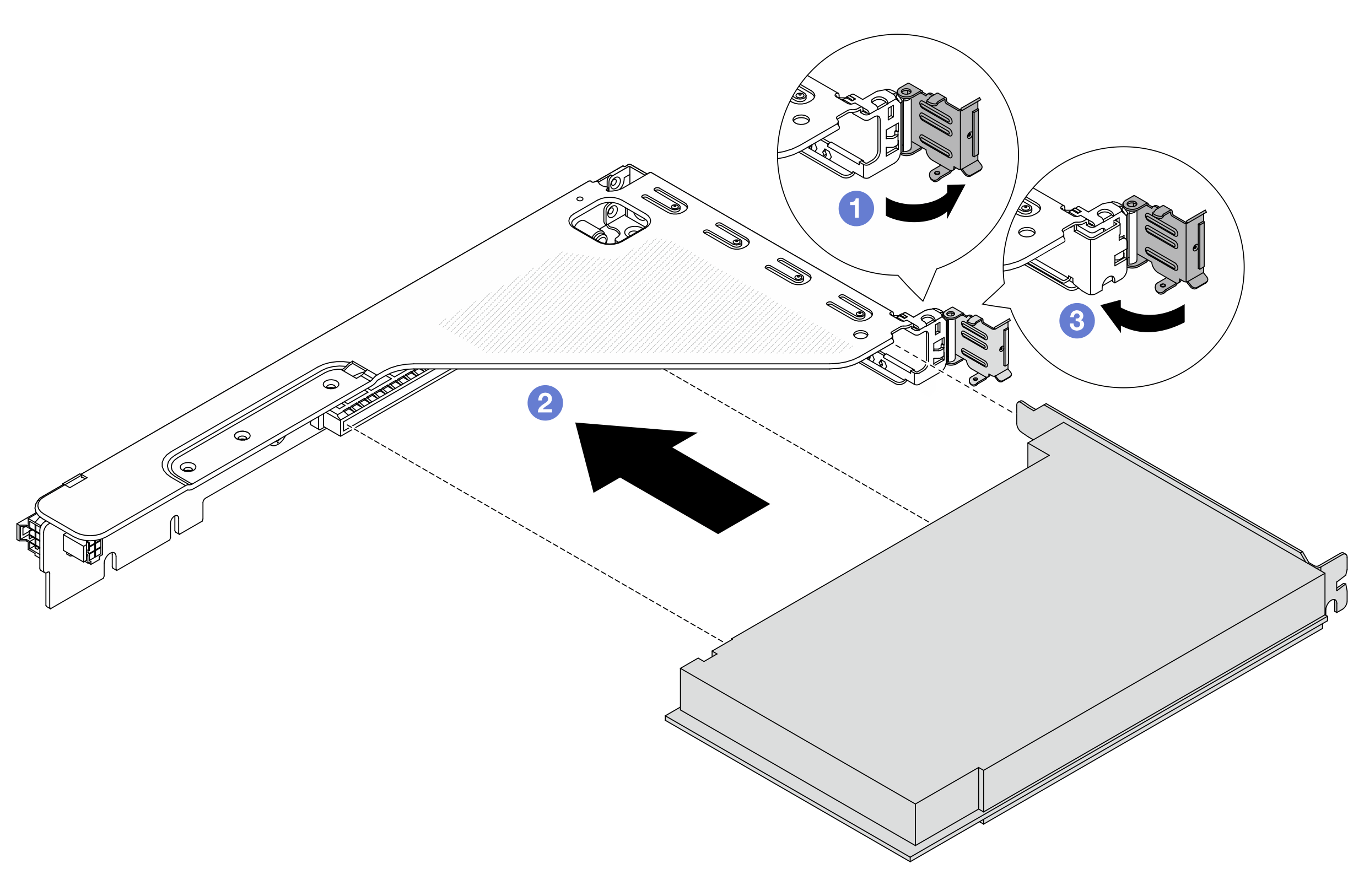

    Figura 5. Instalação de um adaptador PCIe na gaiola da placa riser 1FH
    Installing a PCIe adapter on the 1FH riser cage
    1. Gire a trava de retenção do adaptador PCIe para a posição aberta.
    2. Alinhe o adaptador PCIe com o slot PCIe na placa riser. Pressione com cuidado o adaptador PCIe diretamente no slot até que ele esteja preso com firmeza.
    3. Feche a trava de retenção do adaptador PCIe.

Depois de concluir

  1. Instale o conjunto de placa riser no chassi. Consulte Instalar um conjunto de placa riser traseiro.

  2. Se você instalou um adaptador RAID 930 ou 940, instale um módulo de energia flash RAID. Consulte Substituição do módulo de energia flash RAID.
