安裝背面 PCIe 配接卡和擴充卡

請依照本節中的指示安裝後方 PCIe 配接卡和擴充卡。

關於此作業

S011
sharp edge
注意
附近有銳利的邊緣、邊角或接頭。
小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源

  • 將靜電敏感元件保存在防靜電保護袋中,直到安裝時才取出,且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統,以避免暴露於靜電之中,否則可能導致系統停止運轉和資料遺失。

  • 如需 PCIe 配接卡安裝規則,請參閱PCIe 插槽和 PCIe 配接卡

韌體和驅動程式下載:更換元件後,您可能需要更新韌體或驅動程式。

程序

  1. 將裝有新零件的防靜電保護袋與伺服器外部任何未上漆的表面進行接觸。然後從保護袋中取出新零件,並將其放置在防靜電表面上。
  2. (選用)如果您已卸下擴充卡,請先安裝擴充卡。
    下圖以 3FH 擴充卡匣上的擴充卡為例。其他類型擴充卡的更換程序相同。

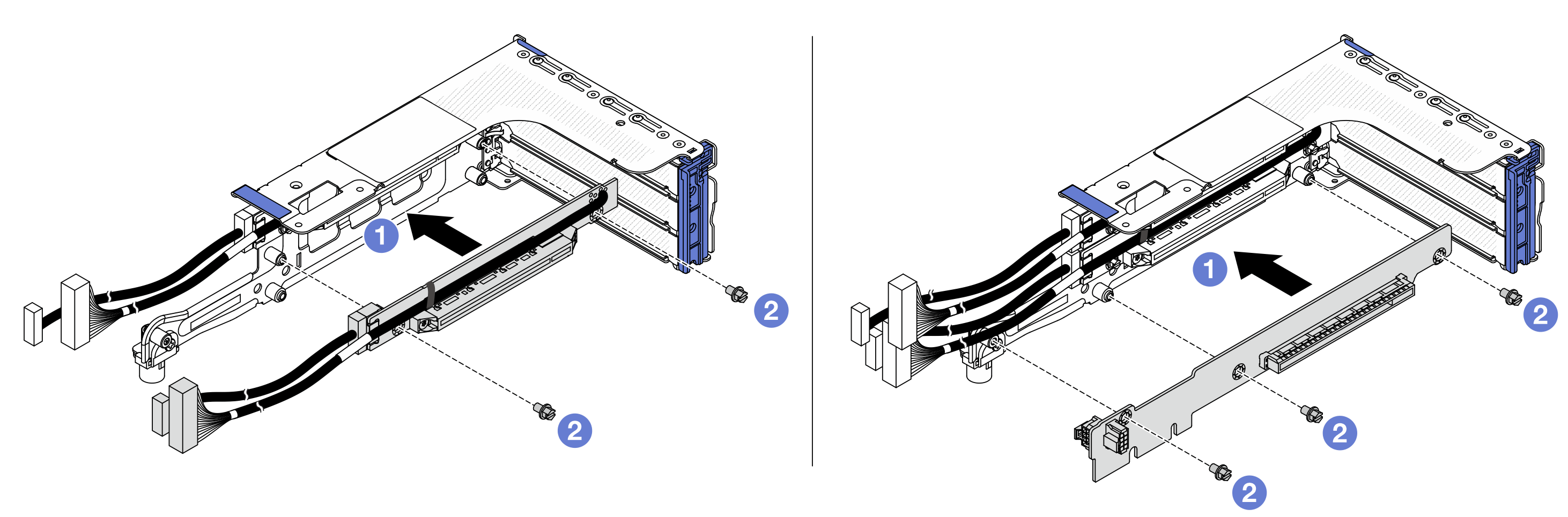

    圖 1. 在 3FH 擴充卡匣上安裝擴充卡
    Installing riser cards on the 3FH riser cage
    1. 將擴充卡對齊擴充卡匣,然後將其放入擴充卡匣中。
    2. 鎖上螺絲,將擴充卡固定到位。
  3. 安裝 PCIe 配接卡。
    對於安裝在 3FH/2FH 擴充卡匣上且重量為 250 公克至 330 公克的 x16 LP PCIe 配接卡,如果需要運輸伺服器,請在關上固定閂鎖之前先安裝螺絲以固定配接卡。

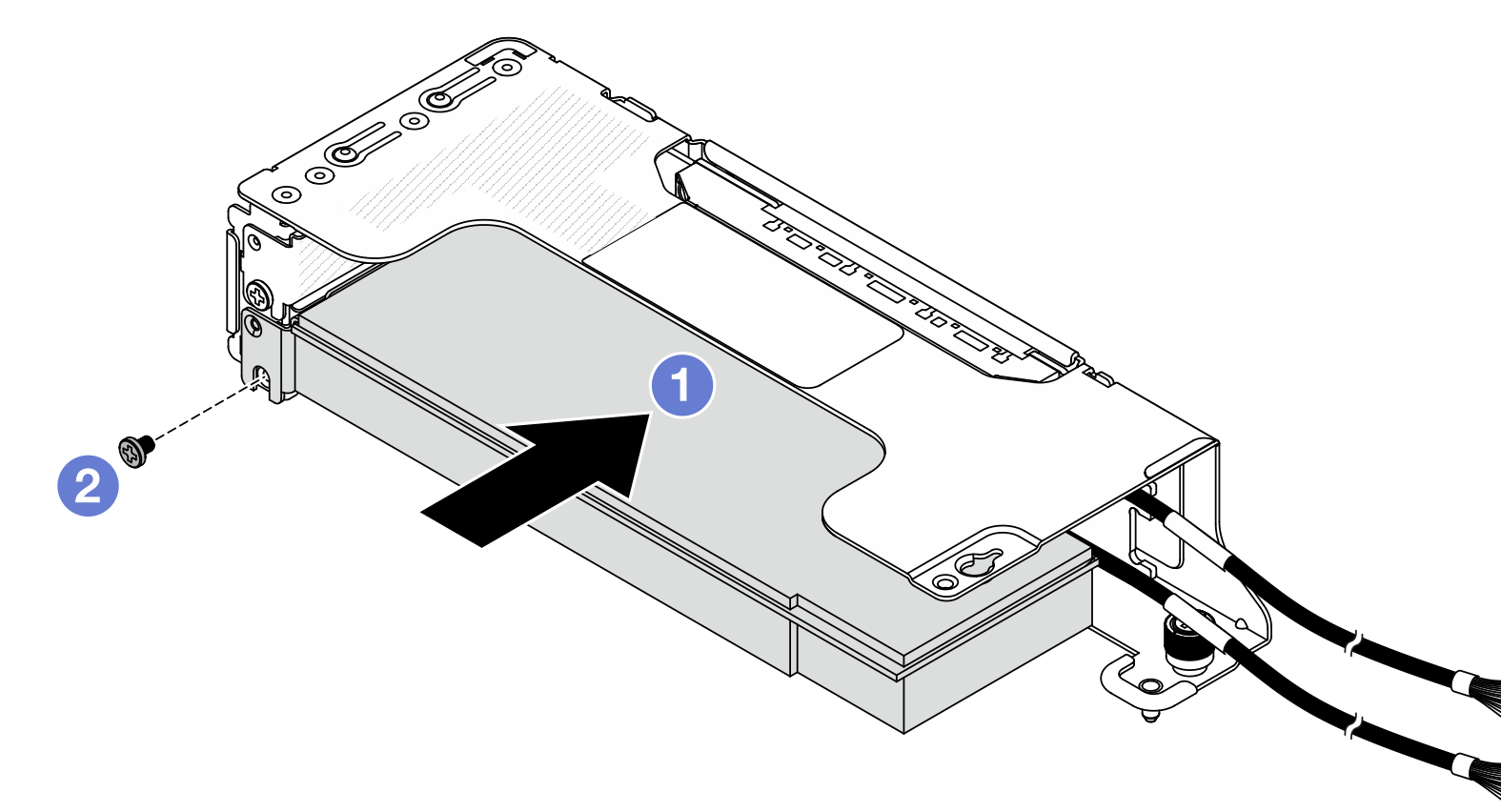

    圖 2. 在 2LP 擴充卡匣上安裝 PCIe 配接卡
    Installing a PCIe adapter into the 2LP riser cage
    1. 將 PCIe 配接卡對齊擴充卡上的 PCIe 插槽。小心地將 PCIe 配接卡直接壓入插槽,直到其牢牢固定為止。
    2. 鎖上螺絲以固定 PCIe 配接卡。

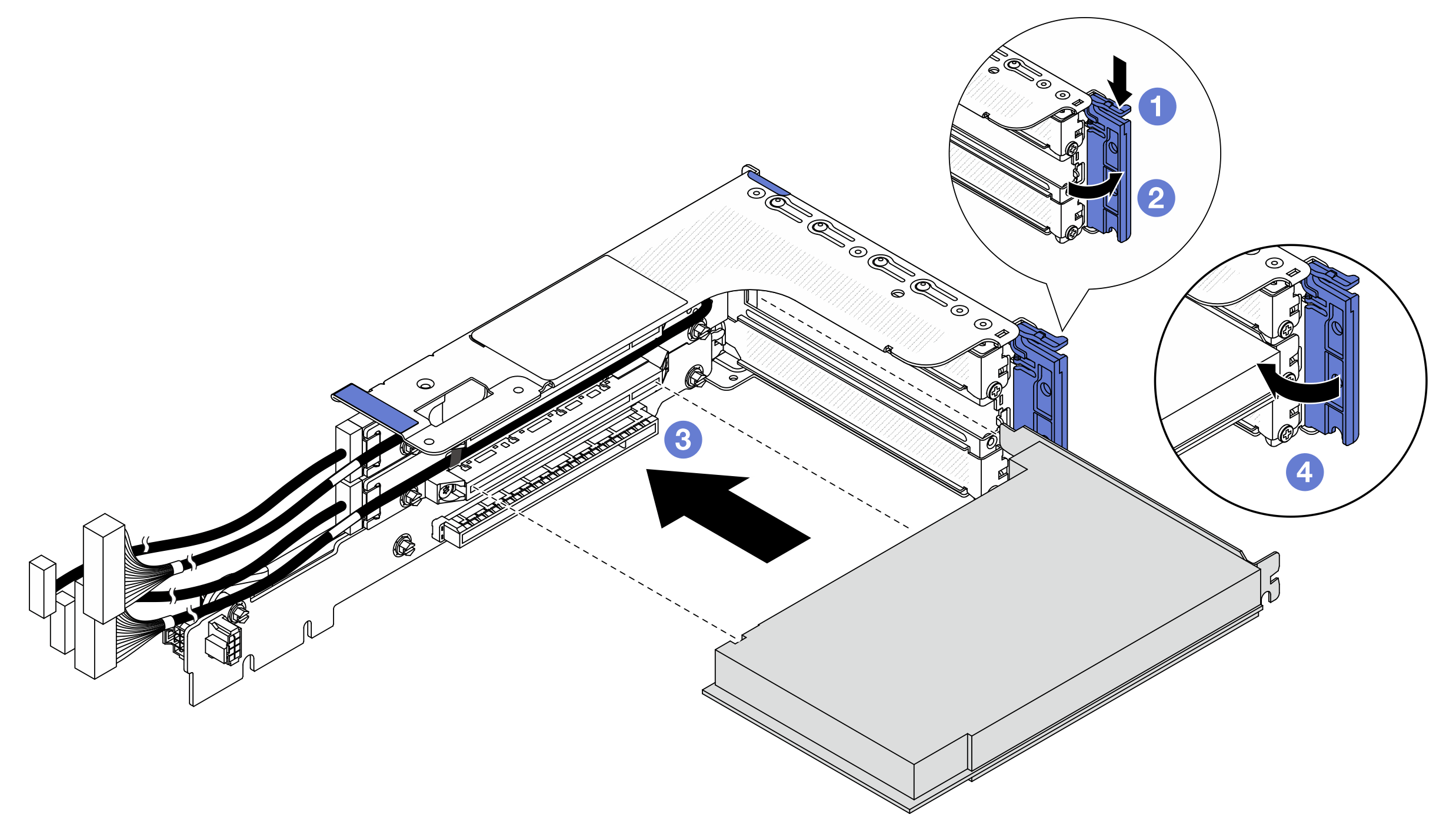

    圖 3. 在 3FH 擴充卡匣上安裝 PCIe 配接卡
    Installing a PCIe adapter on the 3FH riser cage
    1. 將固定夾向下按壓。
    2. 將 PCIe 配接卡固定閂鎖旋轉至開啟位置。
    3. 將 PCIe 配接卡對齊擴充卡上的 PCIe 插槽。小心地將 PCIe 配接卡直接壓入插槽,直到其牢牢固定為止。
    4. 合上固定閂鎖。

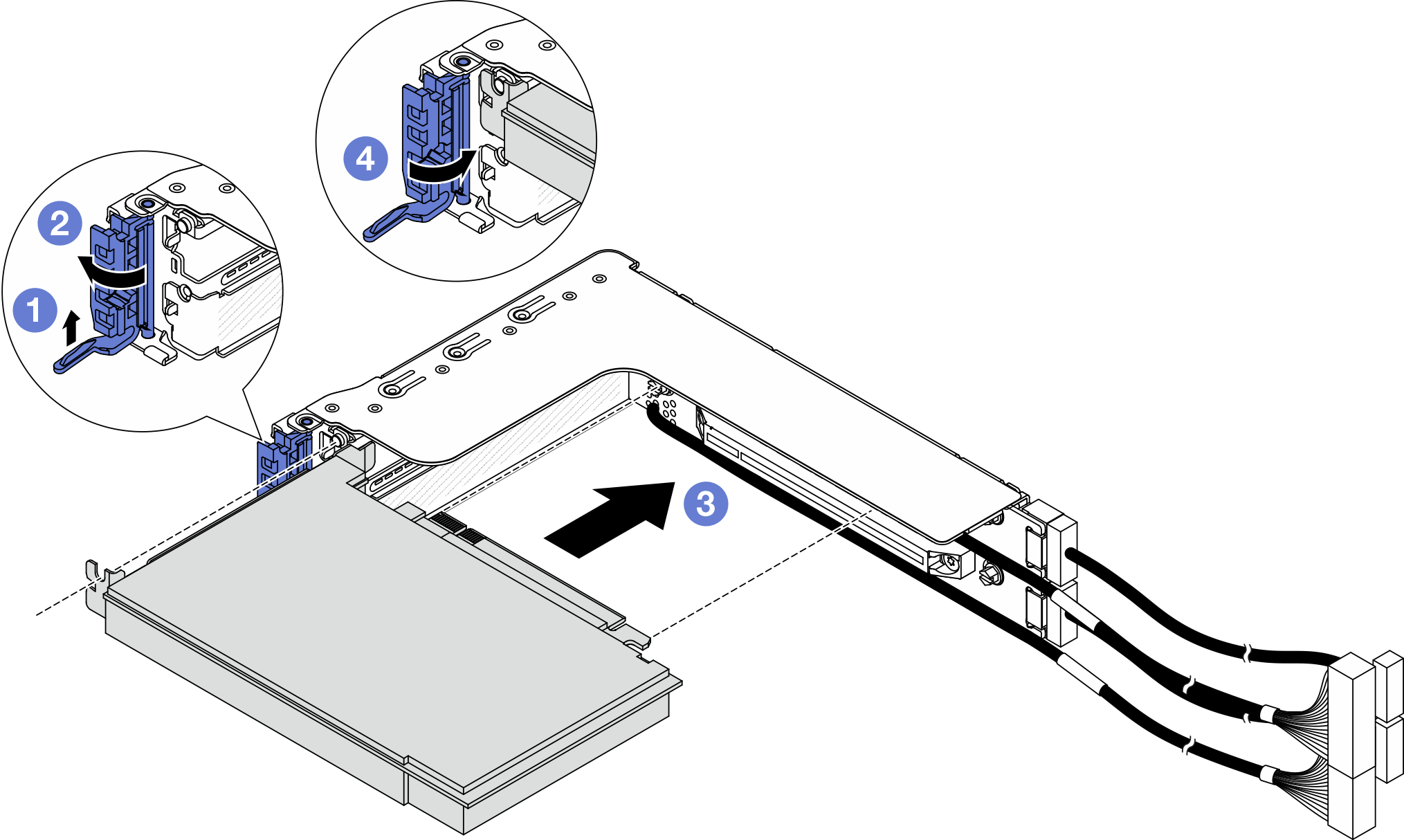

    圖 4. 在 2FH 擴充卡匣上安裝 PCIe 配接卡
    Installing a PCIe adapter on the 2FH riser cage
    1. 如圖所示提起固定夾。
    2. 將 PCIe 配接卡固定閂鎖旋轉至開啟位置。
    3. 將 PCIe 配接卡對齊擴充卡上的 PCIe 插槽。小心地將 PCIe 配接卡直接壓入插槽,直到其牢牢固定為止。
    4. 合上固定閂鎖。

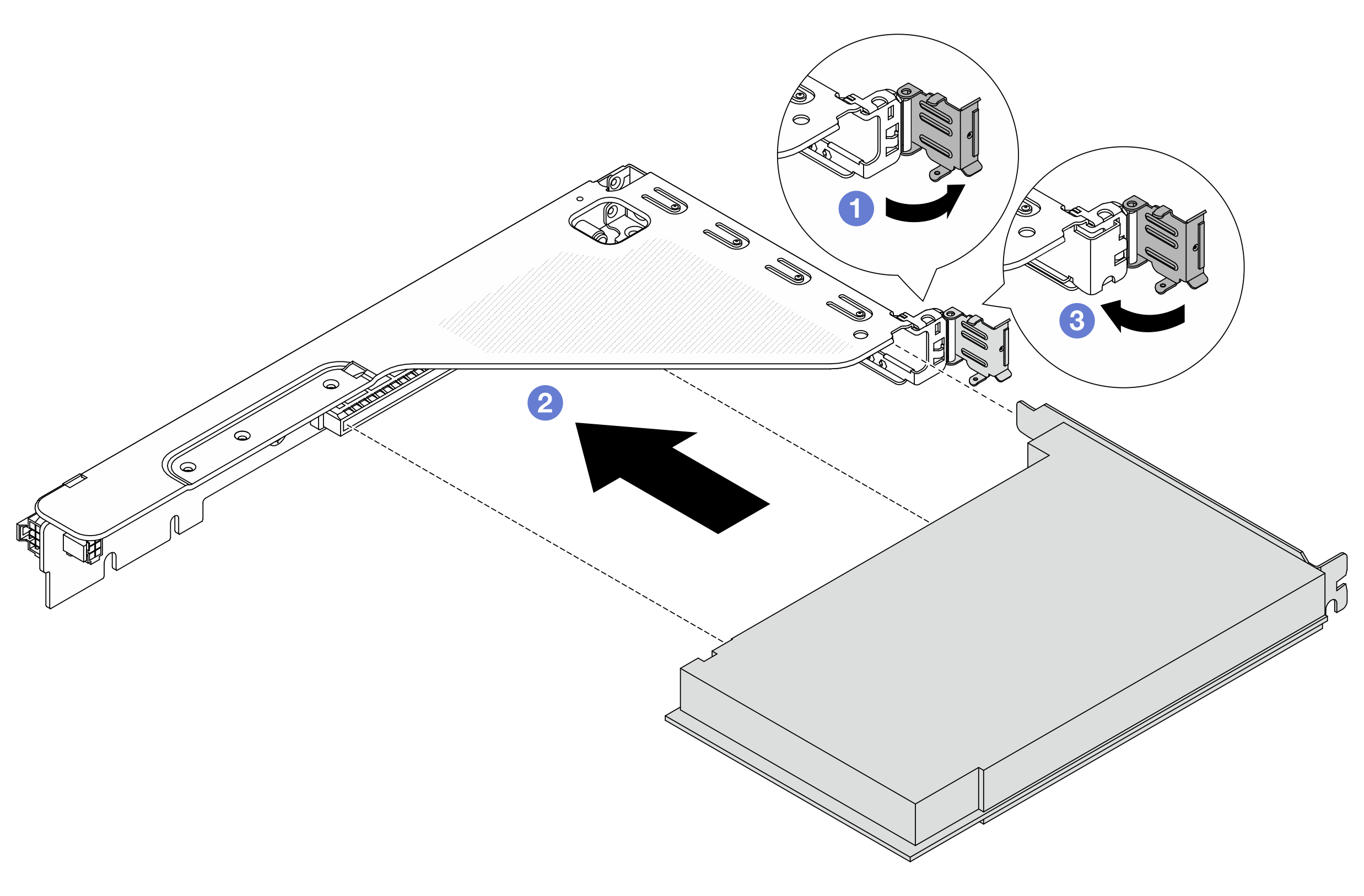

    圖 5. 在 1FH 擴充卡匣上安裝 PCIe 配接卡
    Installing a PCIe adapter on the 1FH riser cage
    1. 將 PCIe 配接卡固定閂鎖旋轉至開啟位置。
    2. 將 PCIe 配接卡對齊擴充卡上的 PCIe 插槽。小心地將 PCIe 配接卡直接壓入插槽,直到其牢牢固定為止。
    3. 關上 PCIe 配接卡固定閂鎖。

在您完成之後

  1. 將擴充卡組件安裝到機箱中。請參閱安裝背面擴充卡組件

  2. 如果您安裝了 RAID 930 或 940 配接卡,請安裝 RAID 快閃記憶體電源模組。請參閱更換 RAID 快閃記憶體電源模組
