安裝背面擴充卡組件

請依照本節中的指示安裝背面擴充卡組件。

關於此作業

S011
sharp edge
注意
附近有銳利的邊緣、邊角或接頭。

伺服器支援不同類型的擴充卡匣(請參閱更換背面擴充卡組件和 PCIe 配接卡)。

小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源

  • 將靜電敏感元件保存在防靜電保護袋中,直到安裝時才取出,且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統,以避免暴露於靜電之中,否則可能導致系統停止運轉和資料遺失。

程序

  1. 將擴充卡組件安裝到機箱中。
    下圖以 3FH 擴充卡組件和 2FH 擴充卡組件為例。其他類型的擴充卡組件的更換程序相同。

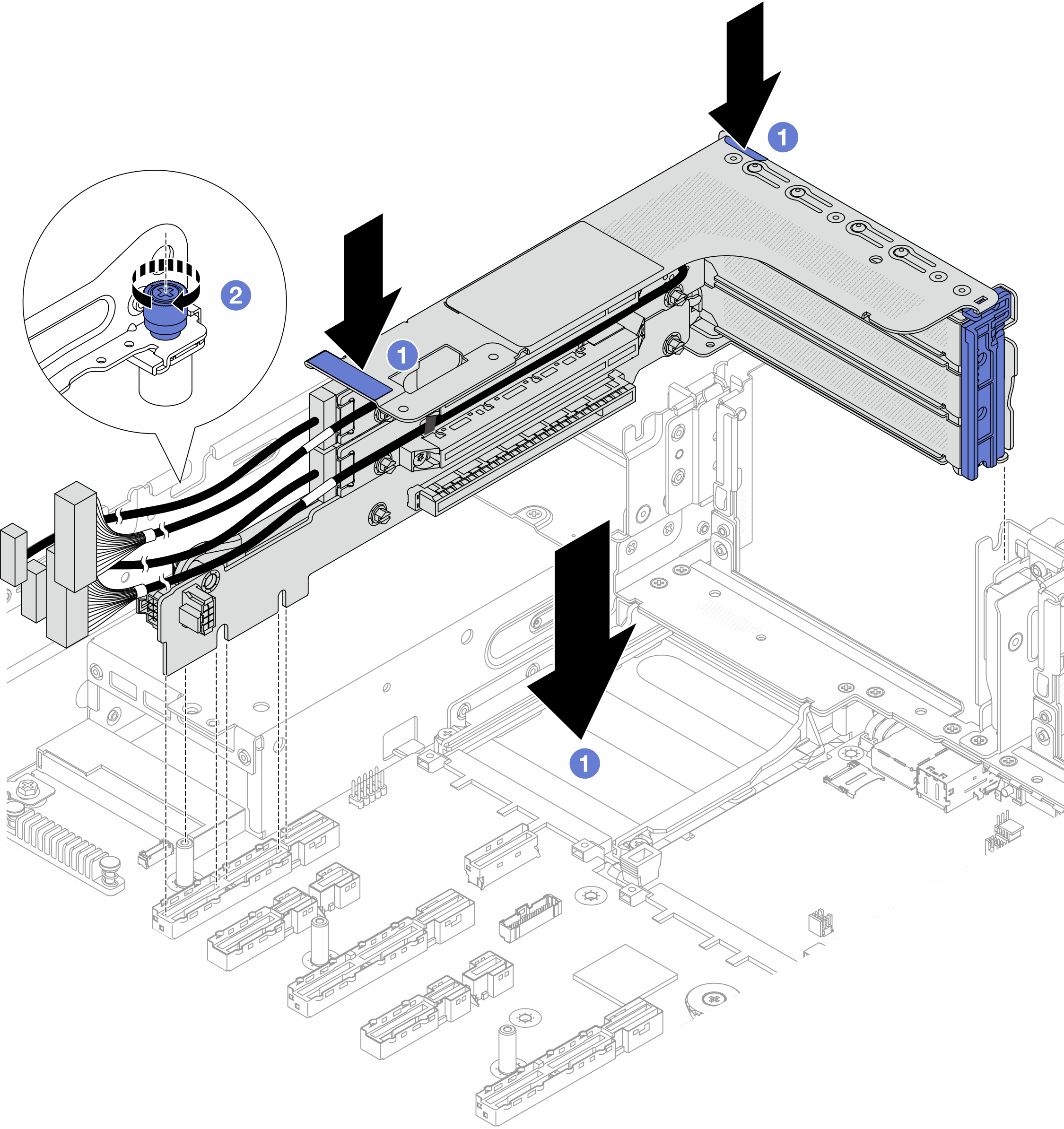

    圖 1. 安裝 3FH 擴充卡組件
    Installing the 3FH riser assembly

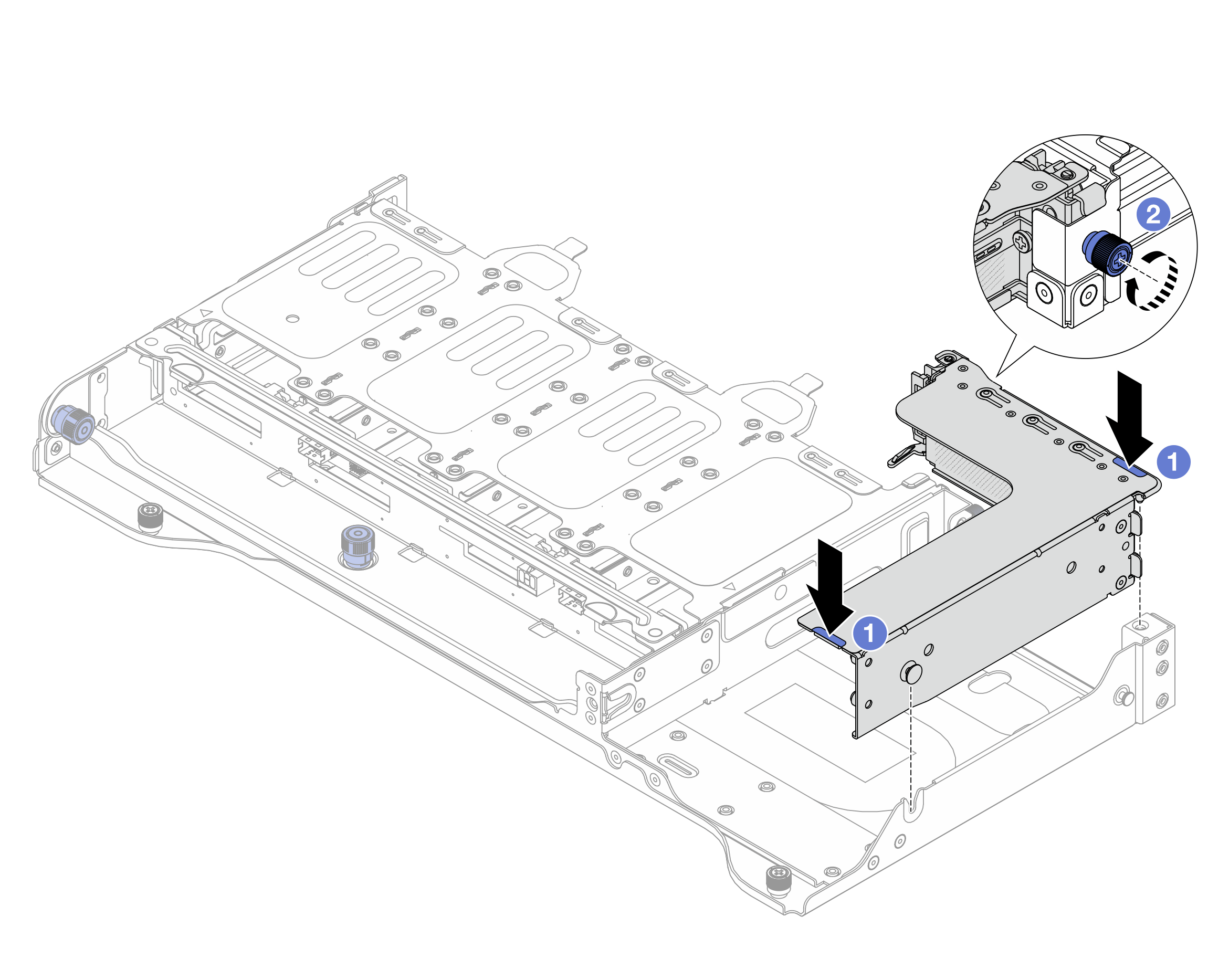

    圖 2. 安裝 2FH 擴充卡組件
    Installing the 2FH riser assembly
    1. 將擴充卡組件放入機箱中。
    2. 鎖緊螺絲以固定擴充卡組件。
  2. 連接擴充卡組件纜線和 PCIe 配接卡纜線。請參閱內部纜線佈線

在您完成之後

完成零件更換請參閱完成零件更換
