뒷면 라이저 어셈블리 설치

이 섹션의 지침에 따라 뒷면 라이저 어셈블리를 설치하십시오.

이 작업 정보

S011
sharp edge
경고
날카로운 테두리, 모서리 또는 이음새 부근입니다.

본 서버는 다양한 유형의 라이저 케이지를 지원합니다(뒷면 라이저 어셈블리 및 PCIe 어댑터 교체 참조).

주의
  • 설치 지침안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

절차

  1. 섀시에 라이저 어셈블리를 설치하십시오.
    다음 그림은 3FH 라이저 어셈블리 및 2FH 라이저 어셈블리를 예로 보여줍니다. 다른 유형의 라이저 어셈블리에 대한 교체 절차도 동일합니다.

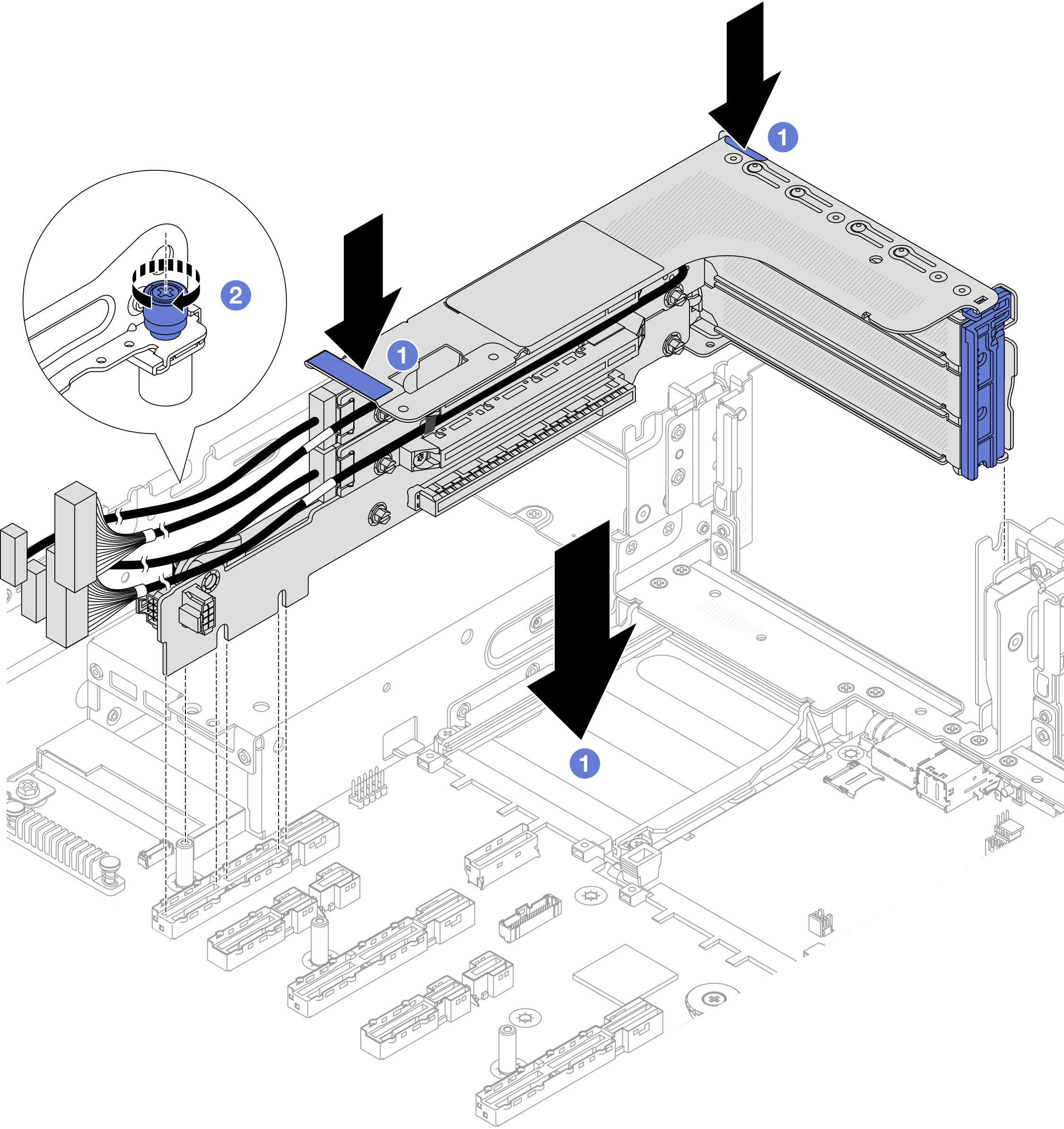

    그림 1. 3FH 라이저 어셈블리 설치
    Installing the 3FH riser assembly

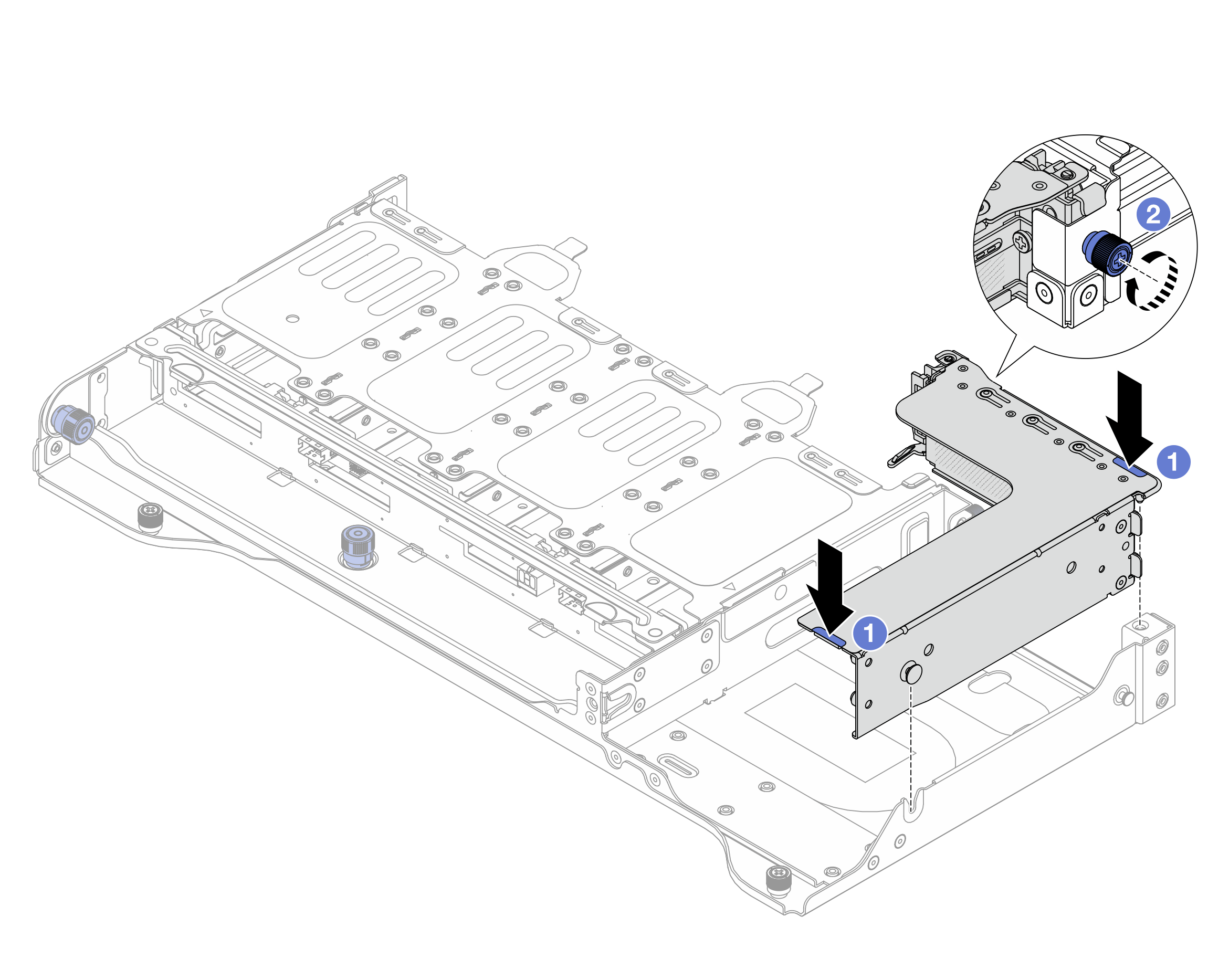

    그림 2. 2FH 라이저 어셈블리 설치
    Installing the 2FH riser assembly
    1. 섀시에 맞춰 라이저 어셈블리를 낮추십시오.
    2. 나사를 조여 라이저 어셈블리를 고정하십시오.
  2. 라이저 카드 케이블과 PCIe 어댑터 케이블을 연결하십시오. 내장 케이블 배선의 내용을 참조하십시오.

완료한 후

부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
