Hintere Adapterkartenbaugruppe installieren

Mithilfe der Informationen in diesem Abschnitt können Sie eine hintere Adapterkartenbaugruppe installieren.

Zu dieser Aufgabe

S011

VORSICHT

Scharfe Kanten, Ecken oder Scharniere in der Nähe.

Der Server unterstützt verschiedene Typen von Adapterrahmen (siehe Hintere Adapterkartenbaugruppe und PCIe-Adapter austauschen).

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

• Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

1. Installieren Sie die Adapterkartenbaugruppe im Gehäuse.
   Anmerkung

   In den folgenden Abbildungen werden als Beispiel die 3FH-Adapterkartenbaugruppe und die 2FH-Adapterkartenbaugruppe dargestellt. Das Austauschverfahren für andere Arten von Adapterkartenbaugruppen ist identisch.

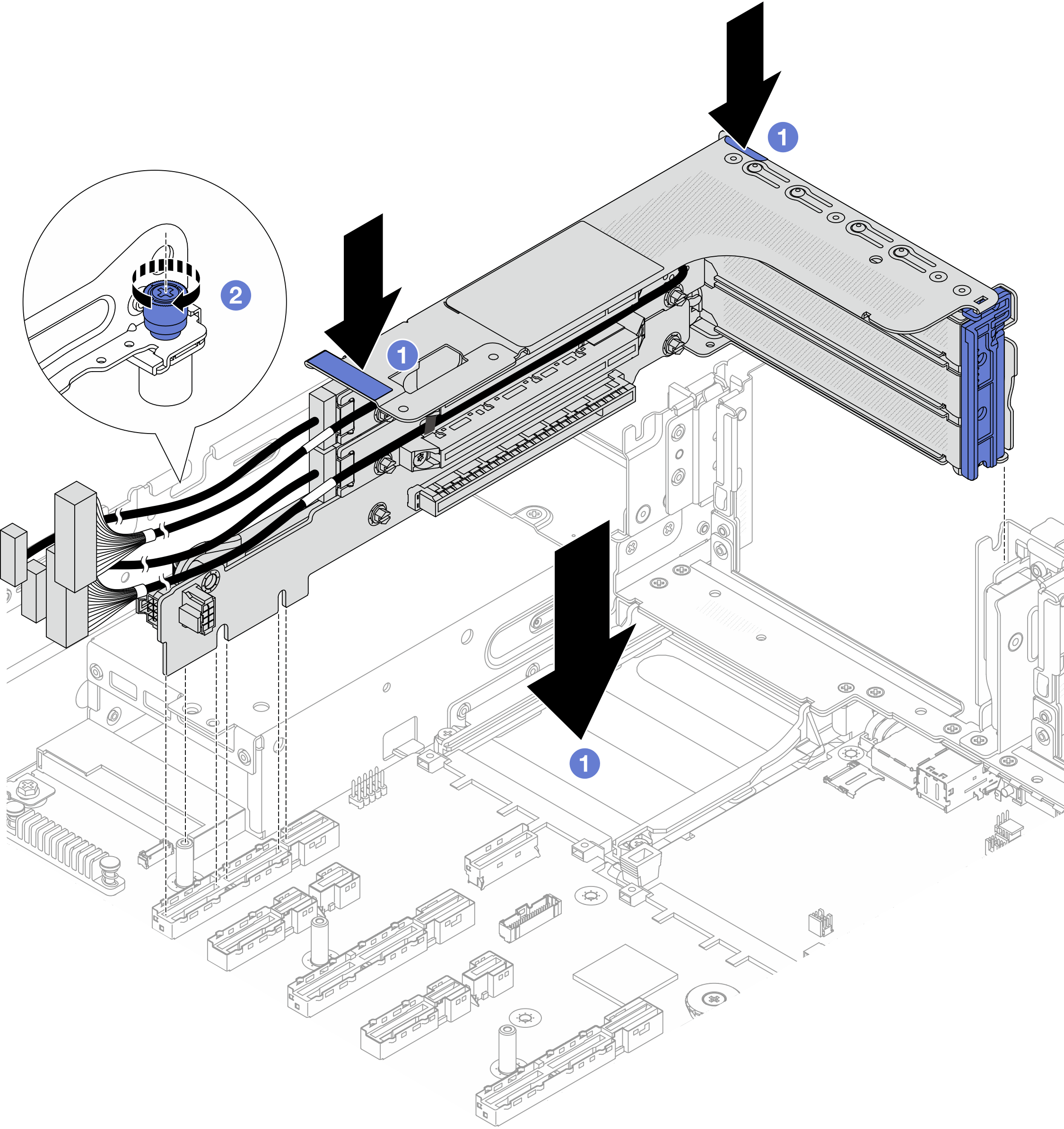

   Abbildung 1. Installieren der 3FH-Adapterkartenbaugruppe

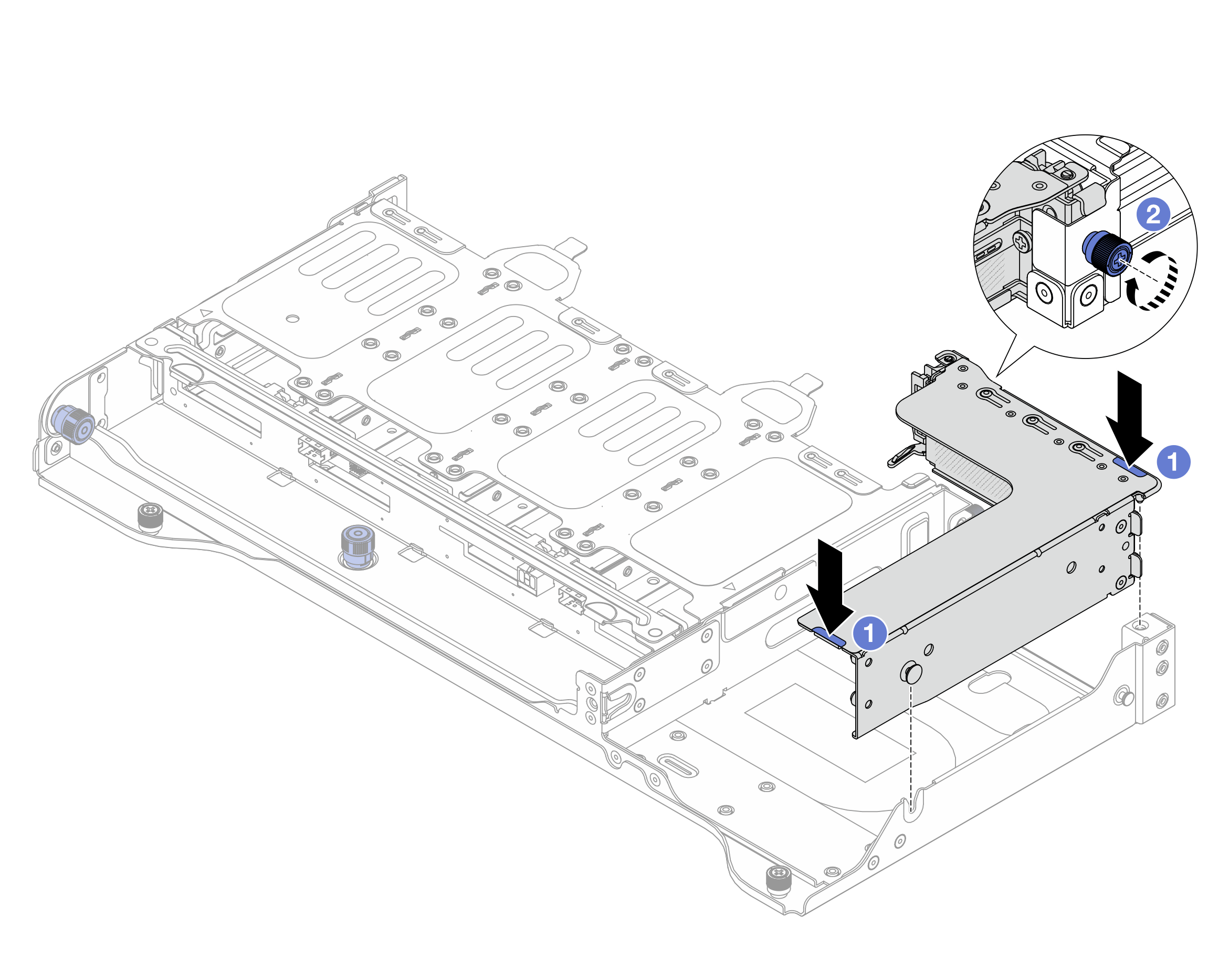

   Abbildung 2. Installieren der 2FH-Adapterkartenbaugruppe


   1. Senken Sie die Adapterkartenbaugruppe in das Gehäuse ab.
   2. Ziehen Sie die Schraube fest, um die Adapterkartenbaugruppe zu fixieren.
2. Verbinden Sie die Kabel der Adapterkarte und des PCIe-Adapters. Siehe Interne Kabelführung.
