背面ライザー・アセンブリーの取り付け

背面ライザー・アセンブリーを取り付けるには、このセクションの説明に従ってください。

このタスクについて

S011
sharp edge
注意
鋭利な端、角、またはジョイントが近くにあります。

サーバーは、さまざまなタイプのライザー・ケージをサポートしています (背面ライザー・アセンブリーおよび PCIe アダプターの交換を参照)。

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

  1. ライザー ・アセンブリーをシャーシに取り付けます。
    次の図は、例として 3FH ライザー・アセンブリーと 2FH ライザー・アセンブリーを示しています。他のタイプのライザー・アセンブリーの交換手順は同じです。

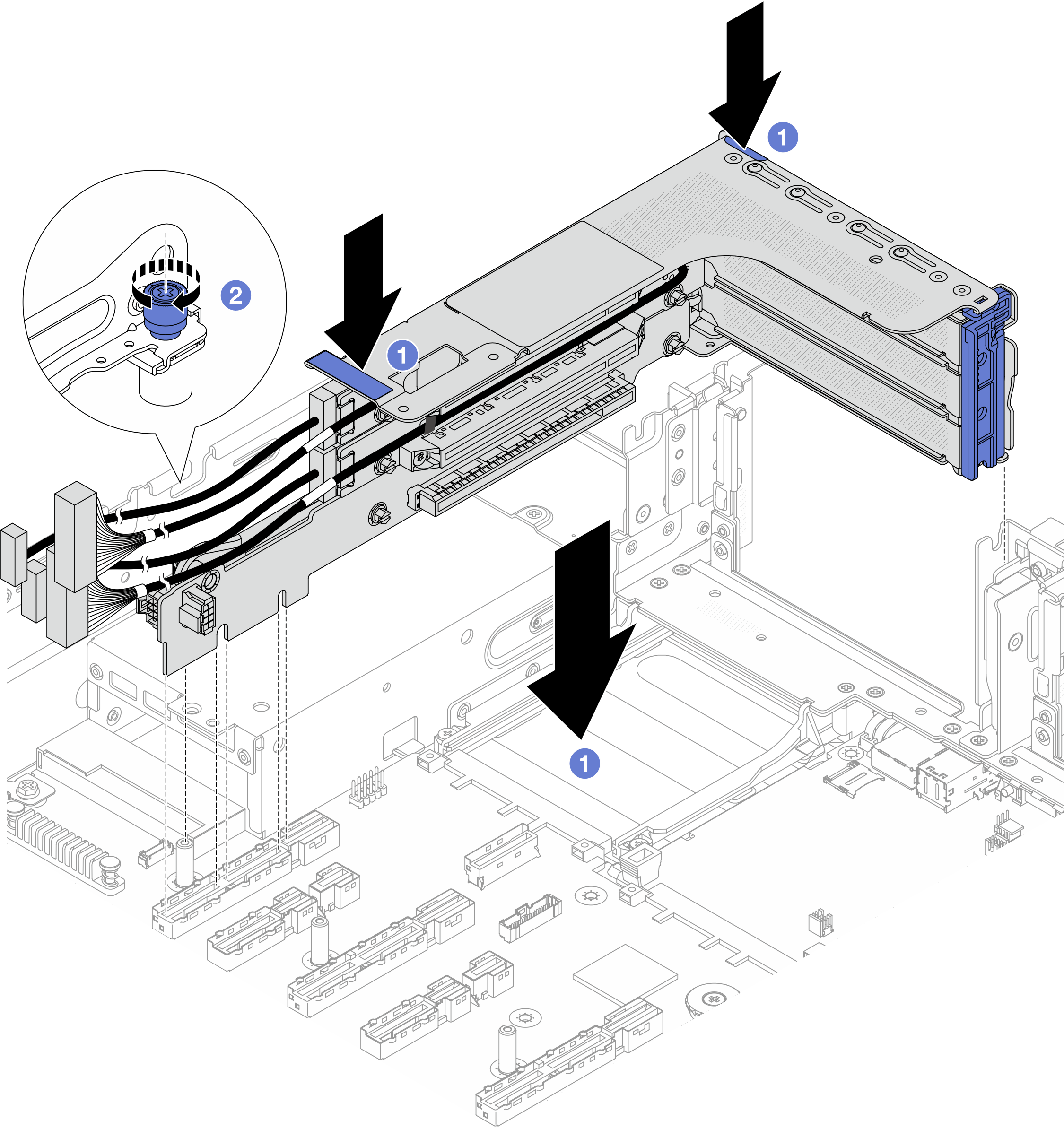

    図 1. 3FH ライザー・アセンブリーの取り付け
    Installing the 3FH riser assembly

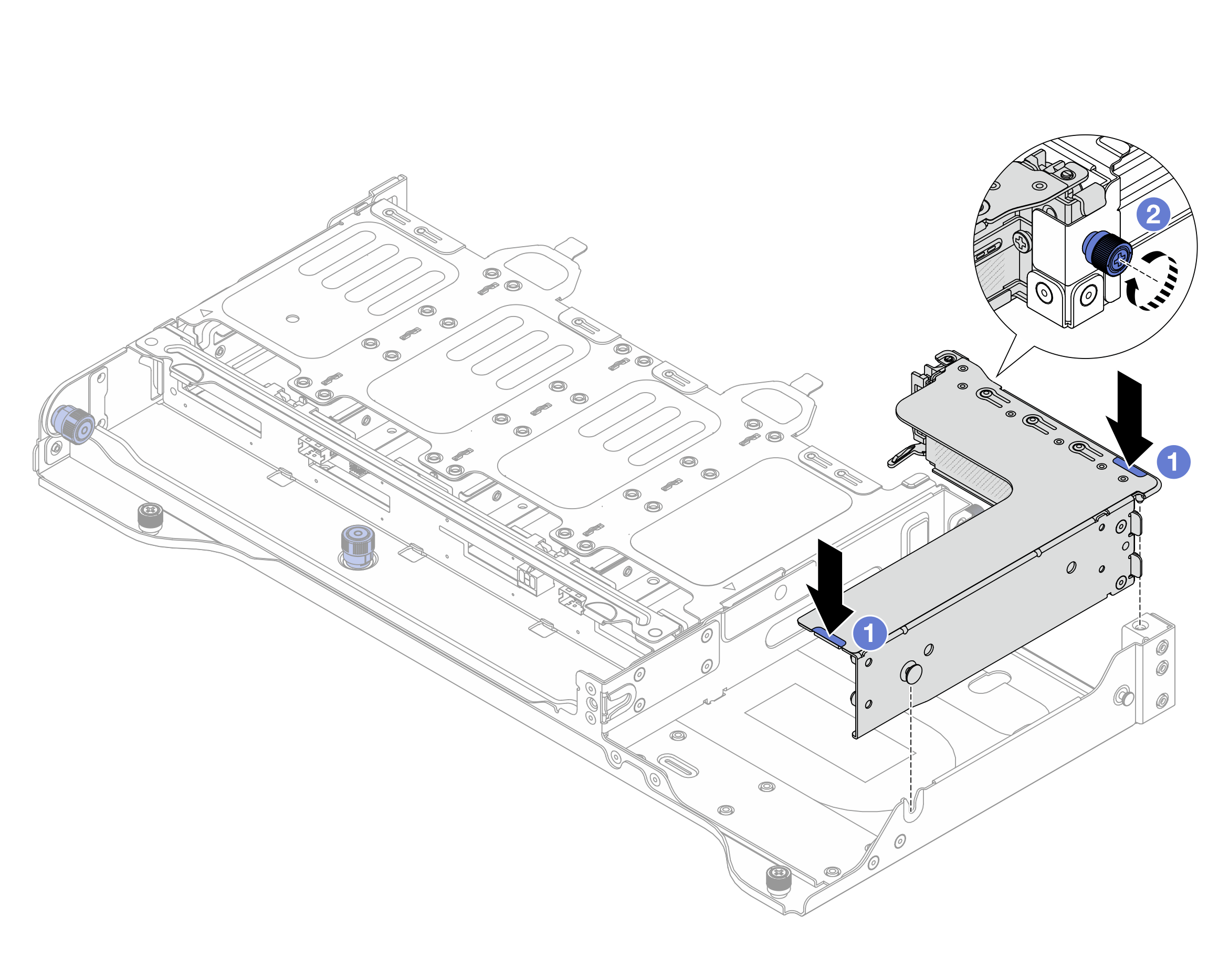

    図 2. 2FH ライザー・アセンブリーの取り付け
    Installing the 2FH riser assembly
    1. ライザー ・アセンブリーをシャーシの中へと下ろします。
    2. ねじを締めてライザー・アセンブリーを固定します。
  2. ライザー・カード・ケーブルと PCIe アダプター・ケーブルを接続します。内部ケーブルの配線を参照してください。

完了したら

部品交換を完了します。部品交換の完了を参照してください。
