ติดตั้งส่วนประกอบตัวยกด้านหลัง

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งส่วนประกอบตัวยกด้านหลัง

เกี่ยวกับงานนี้

S011
sharp edge
ข้อควรระวัง
ขอบ เหลี่ยมมุม หรือรอยต่อที่แหลมคม

เซิร์ฟเวอร์รองรับตัวครอบตัวยกประเภทต่างๆ (ดู การเปลี่ยนส่วนประกอบตัวยกด้านหลังและอะแดปเตอร์ PCIe)

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

ขั้นตอน

  1. ติดตั้งส่วนประกอบตัวยกลงในตัวเครื่อง
    หมายเหตุ
    ภาพประกอบต่อไปนี้แสดงส่วนประกอบตัวยก 3FH และส่วนประกอบตัวยก 2FH เป็นตัวอย่าง ขั้นตอนการเปลี่ยนส่วนประกอบตัวยกประเภทอื่นจะเหมือนกัน

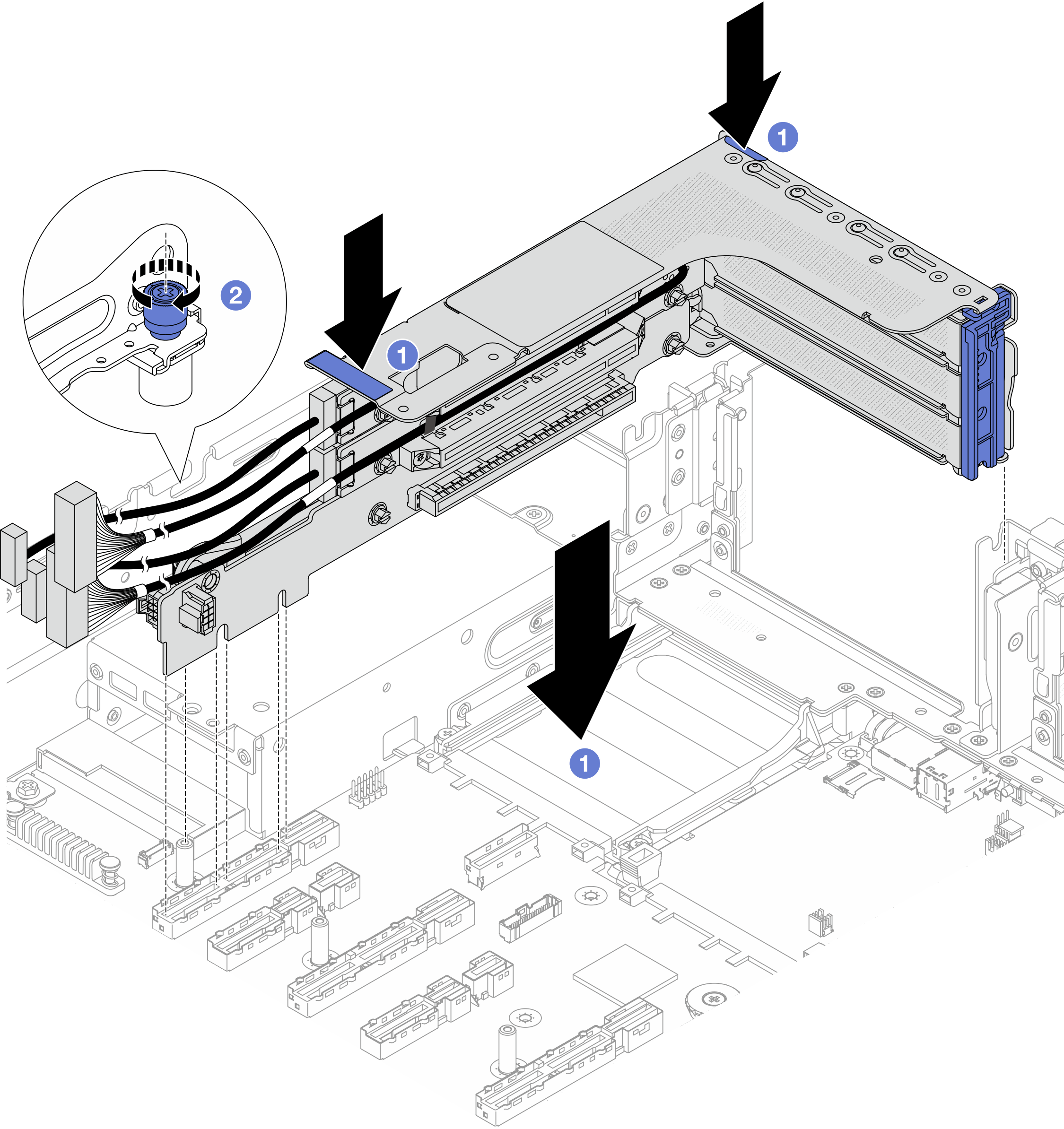

    รูปที่ 1. การติดตั้งส่วนประกอบตัวยก 3FH
    Installing the 3FH riser assembly
    รูปที่ 2. การติดตั้งส่วนประกอบตัวยก 2FH
    Installing the 2FH riser assembly
    1. วางส่วนประกอบตัวยกลงในตัวเครื่อง
    2. ขันสกรูให้แน่นเพื่อยึดส่วนประกอบตัวยก
  2. เชื่อมต่อสายการ์ดตัวยกและสายอะแดปเตอร์ PCIe ดู การเดินสายภายใน

หลังจากดำเนินการเสร็จ

ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
