ถอดอะแดปเตอร์ PCIe และการ์ดตัวยกด้านหลังออก

ทำตามคำแนะนำในส่วนนี้เพื่อถอดอะแดปเตอร์ PCIe และการ์ดตัวยกด้านหลัง

เกี่ยวกับงานนี้

S011

ข้อควรระวัง

ขอบ เหลี่ยมมุม หรือรอยต่อที่แหลมคม

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

• ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

• ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

• ก่อนจะถอดหรือเปลี่ยนไดรฟ์ ตัวควบคุมไดรฟ์ (รวมถึงตัวควบคุมที่รวมอยู่บนส่วนประกอบแผงระบบ), แบ็คเพลนของไดรฟ์ หรือสายไดรฟ์ ให้สำรองข้อมูลที่สำคัญทั้งหมดที่เก็บอยู่บนไดรฟ์ก่อน

• ก่อนที่จะถอดส่วนประกอบใดๆ ของอาร์เรย์ RAID (ไดรฟ์ การ์ด RAID ฯลฯ) ให้สำรองข้อมูลการกำหนดค่า RAID ทั้งหมด

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู การเปลี่ยนเซิร์ฟเวอร์
   2. ถอดฝาครอบด้านบน ดูถอดฝาครอบด้านบน
   3. ถอดแผ่นกั้นลม หากจำเป็น ดูถอดแผ่นกั้นลม
   4. ถอดส่วนประกอบตัวยก ดูถอดส่วนประกอบตัวยกด้านหลัง
2. ถอดอะแดปเตอร์ PCIe
   หมายเหตุ

   สำหรับอะแดปเตอร์ LP PCIe 16 ตัว ที่ติดตั้งบน 3FH/2FH และมีน้ำหนักตั้งแต่ 250 ก. ถึง 330 ก. ให้ถอดสกรูที่ยึดอะแดปเตอร์ออกก่อน

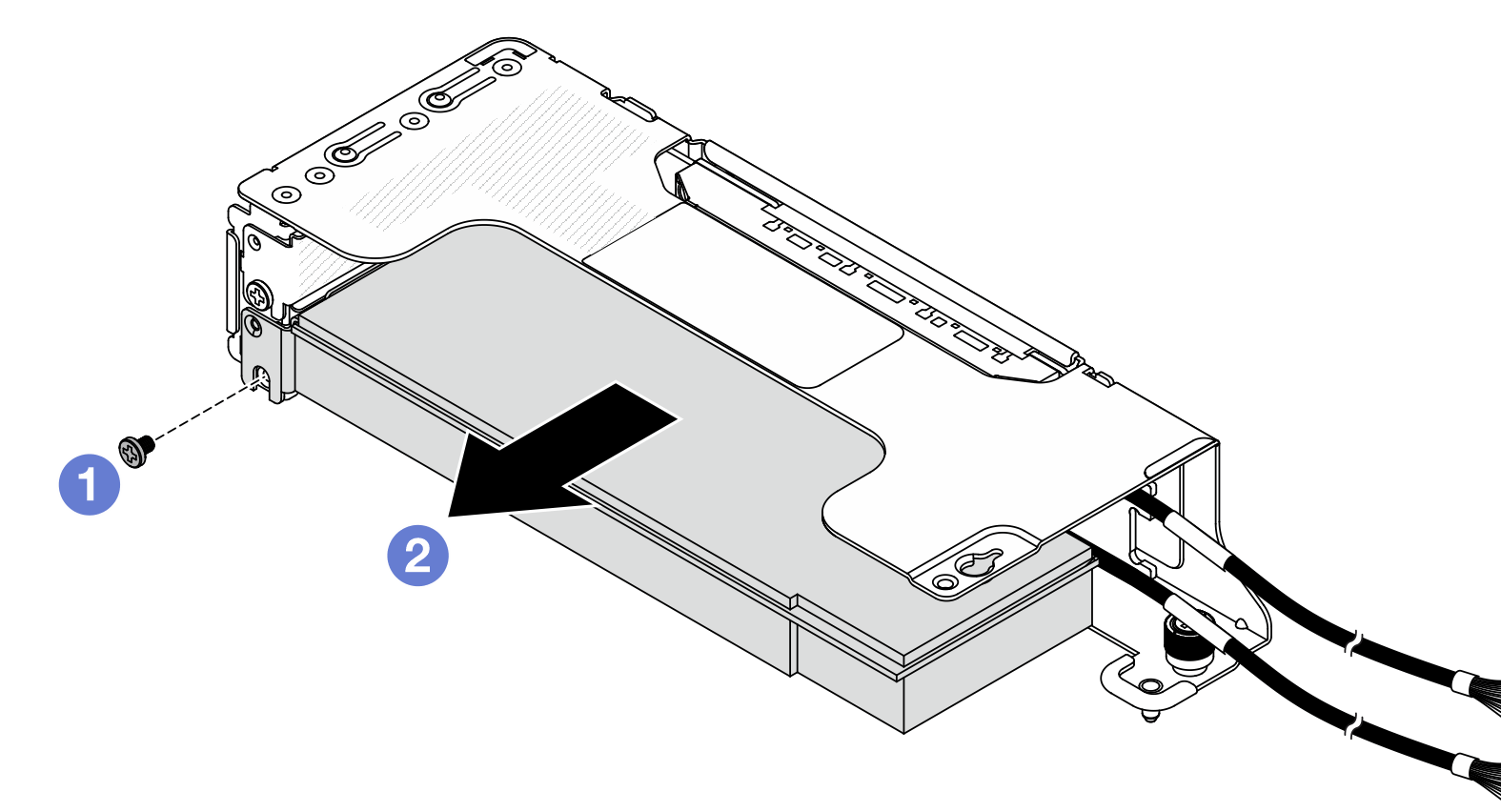

   รูปที่ 1. การถอดอะแดปเตอร์ PCIe ออกจากตัวครอบตัวยก 2LP


   1. ถอดสกรูที่ยึดอะแดปเตอร์ PCIe
   2. จับที่ขอบของอะแดปเตอร์ PCIe และค่อยๆ ดึงออกจากช่องเสียบ PCIe

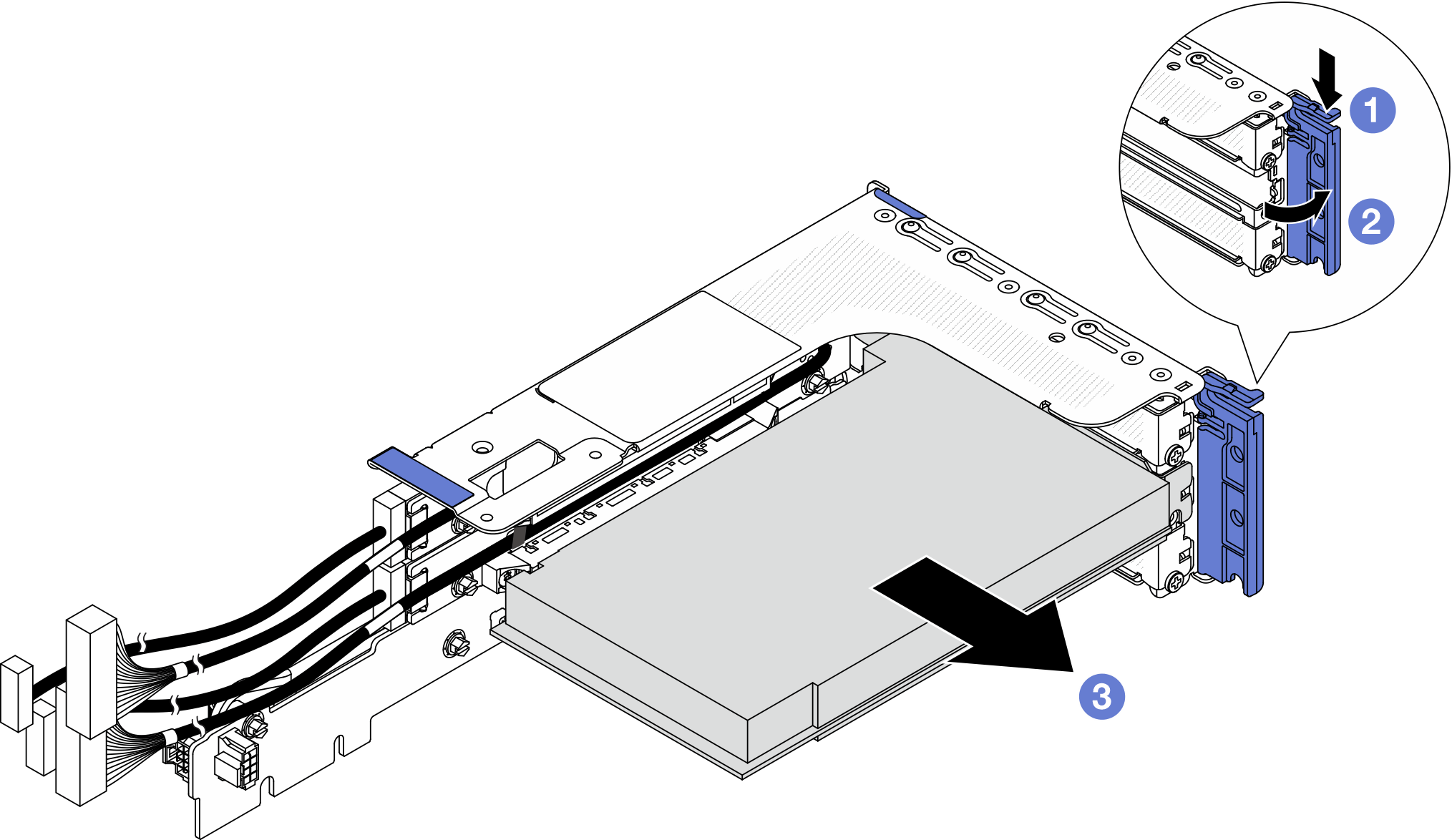

   รูปที่ 2. การถอดอะแดปเตอร์ PCIe ออกจากตัวครอบตัวยก 3FH


   1. กดคลิปยึดลง
   2. หมุนสลักตัวยึดอะแดปเตอร์ PCIe ไปที่ตำแหน่งเปิด
   3. จับที่ขอบของอะแดปเตอร์ PCIe และค่อยๆ ดึงออกจากช่องเสียบ PCIe

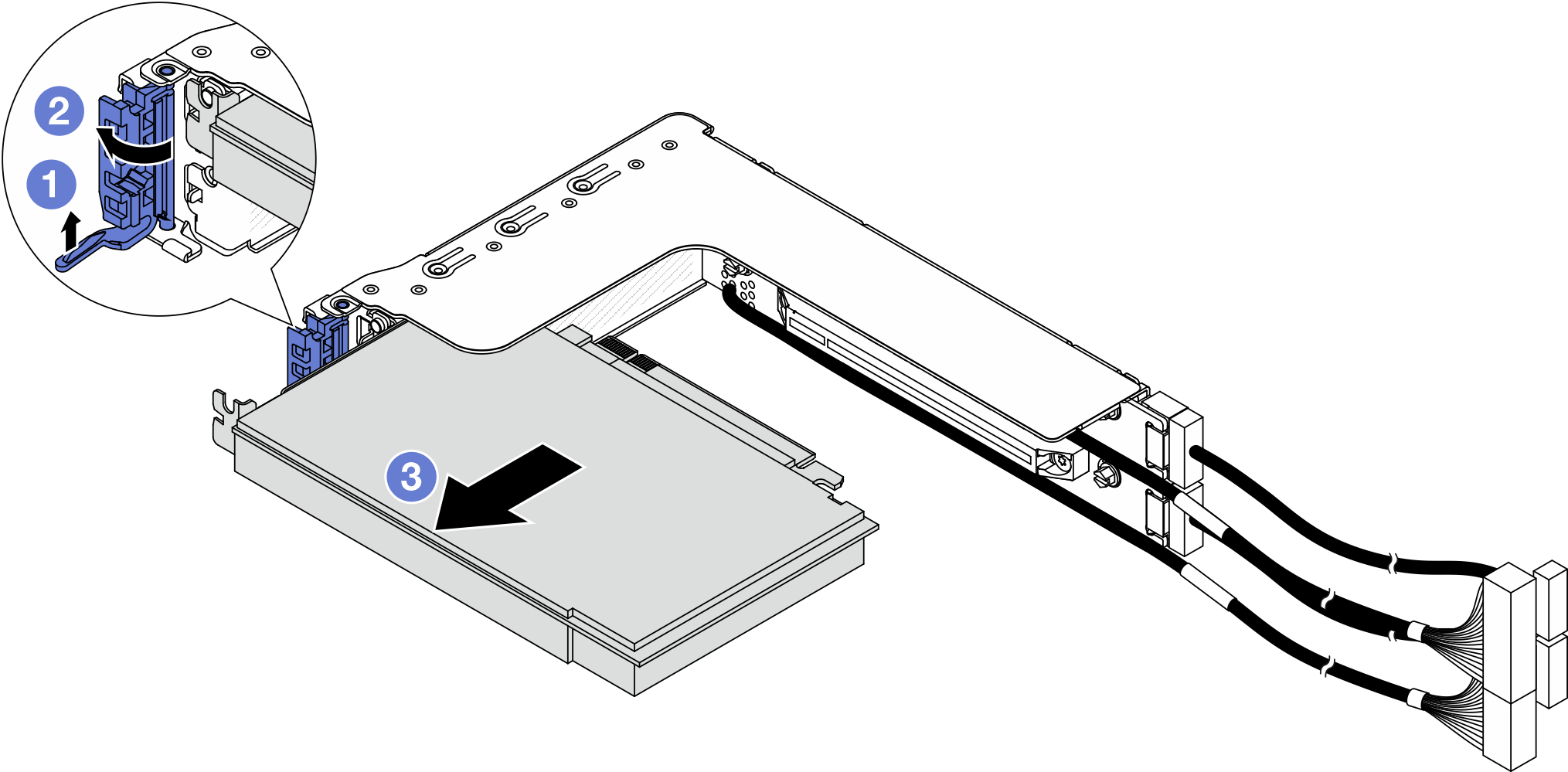

   รูปที่ 3. การถอดอะแดปเตอร์ PCIe ออกจากตัวครอบตัวยก 2FH


   1. ยกคลิปยึดขึ้นตามภาพ
   2. หมุนสลักตัวยึดอะแดปเตอร์ PCIe ไปที่ตำแหน่งเปิด
   3. จับที่ขอบของอะแดปเตอร์ PCIe และค่อยๆ ดึงออกจากช่องเสียบ PCIe

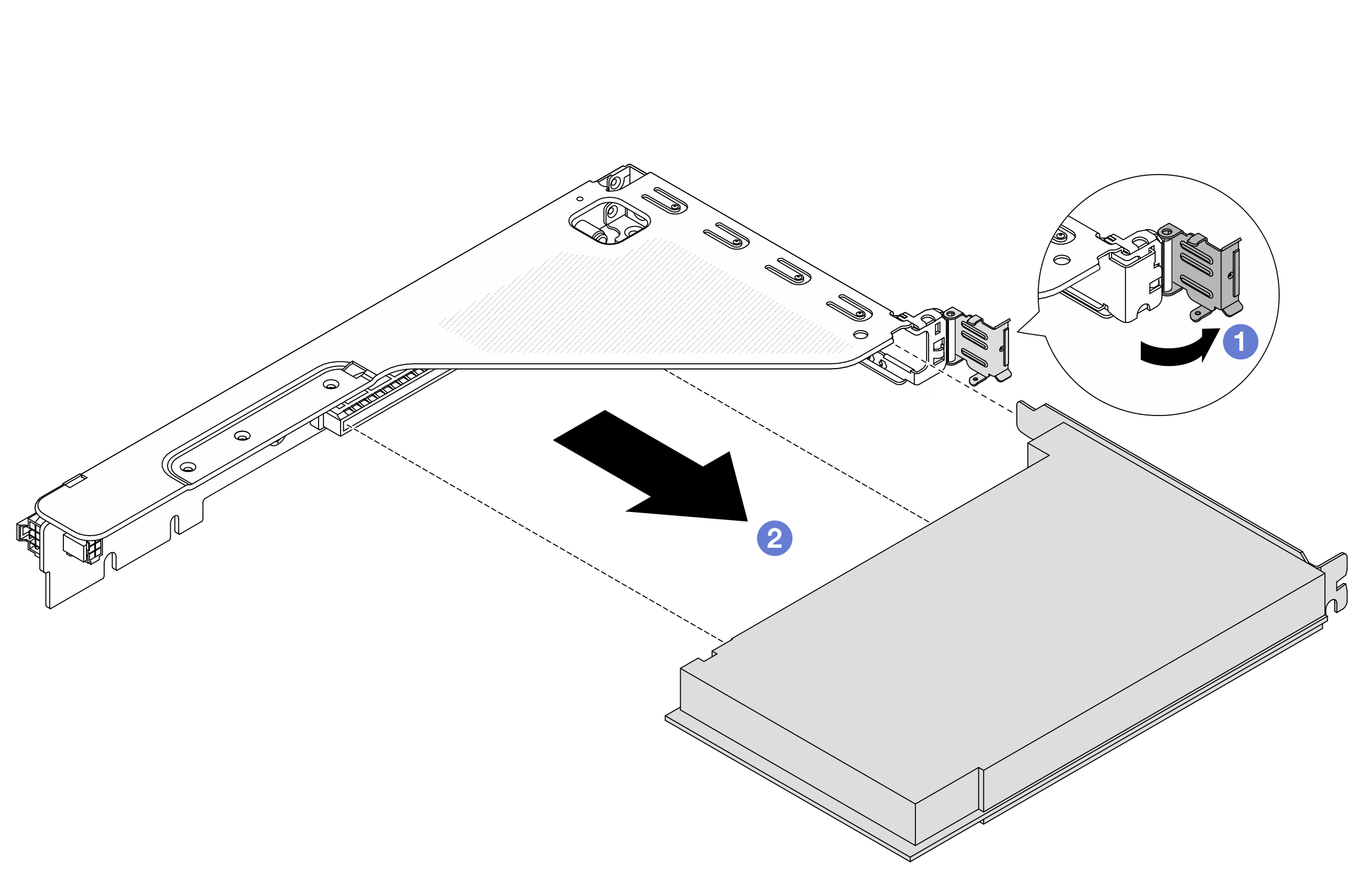

   รูปที่ 4. การถอดอะแดปเตอร์ PCIe ออกจากตัวครอบตัวยก 1FH


   1. หมุนสลักตัวยึดอะแดปเตอร์ PCIe ไปที่ตำแหน่งเปิด
   2. จับที่ขอบของอะแดปเตอร์ PCIe และค่อยๆ ดึงออกจากช่องเสียบ PCIe
3. (ขั้นตอนเสริม) หากคุณเปลี่ยนการ์ดตัวยก ให้ถอดการ์ดตัวยก ออกจากตัวครอบตัวยก
   หมายเหตุ

   ภาพประกอบต่อไปนี้แสดงการ์ดตัวยกบนตัวครอบตัวยก 3FH เป็นตัวอย่าง ขั้นตอนการเปลี่ยนการ์ดตัวยกประเภทอื่นจะเหมือนกัน

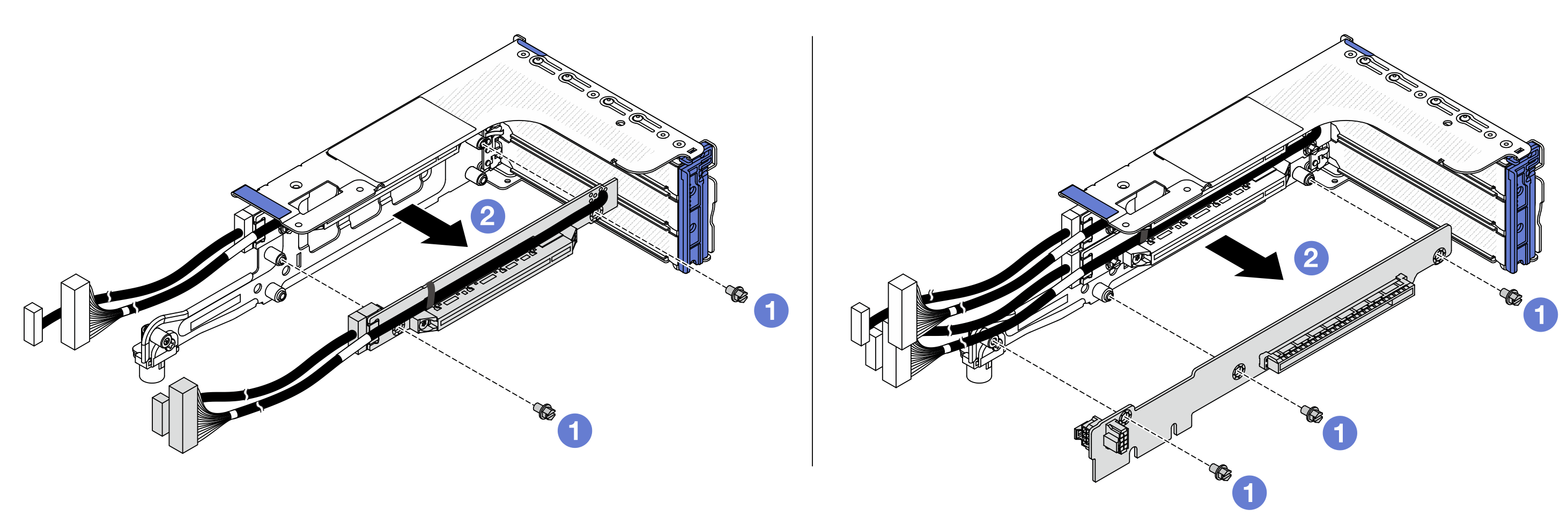

   รูปที่ 5. การถอดการ์ดตัวยกออกจากตัวครอบตัวย


   1. ถอดสกรูสองตัวที่ยึดการ์ดตัวยก
   2. จับที่ขอบของการ์ดตัวยก และค่อยๆ ถอดการ์ดออกจากตัวครอบตัวยก
