Extracción de un adaptador PCIe posterior y de la tarjeta de expansión

Siga las instrucciones que aparecen en esta sección para quitar un adaptador PCIe posterior y la tarjeta de expansión.

Acerca de esta tarea

S011
sharp edge
PRECAUCIÓN
Bordes, esquinas o juntas afiladas cerca.
Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

  • Antes de quitar o hacer cambios a las unidades, los controladores de las unidades (incluidos los controladores que están integrados en el conjunto de la placa del sistema), las placas posteriores de la unidad o los cables de la unidad, realice una copia de seguridad de todos los datos importantes que se encuentran almacenados en las unidades.

  • Antes de quitar cualquier componente de una matriz RAID (unidad, tarjeta RAID, etc.), cree una copia de seguridad de toda la información de configuración de RAID.

Procedimiento

  1. Prepárese para la tarea.
    1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Sustitución del servidor.
    2. Quite la cubierta superior. Consulte Extracción de la cubierta superior.
    3. Quite el deflector de aire si es necesario. Consulte Extracción del deflector de aire.
    4. Quite el conjunto de expansión. Consulte Extracción de un conjunto de expansión posterior.
  2. Extracción de un adaptador PCIe.
    Nota
    Para los adaptadores de PCIe x16 LP montados en el compartimiento de expansión 3FH/2FH y con un peso de 250 g a 330 g, primero quite el tornillo que asegura el adaptador.

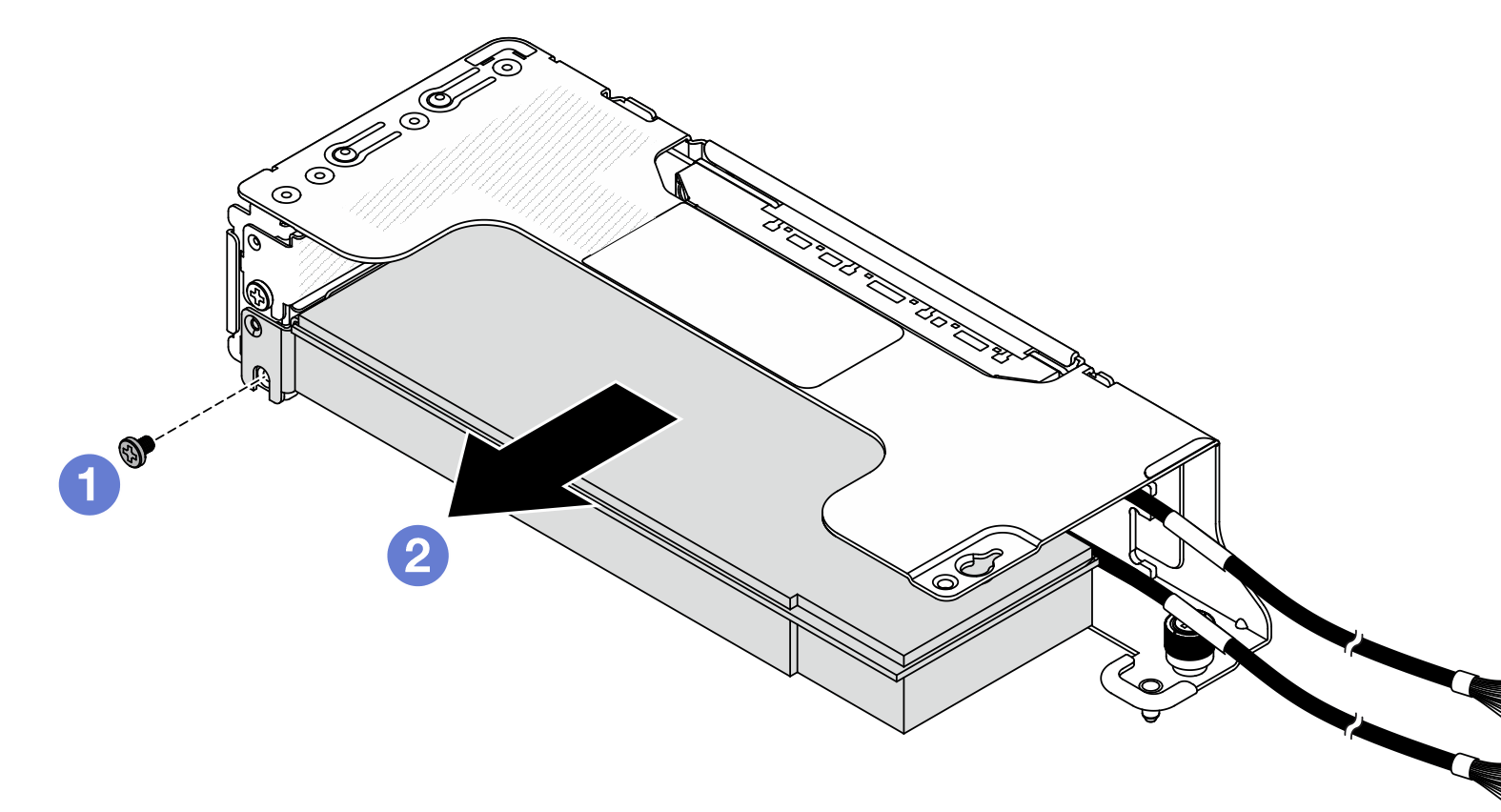

    Figura 1. Extracción de un adaptador PCIe del compartimiento de expansión 2LP
    Removing a PCIe adapter from the 2LP riser cage
    1. Quite el tornillo que fija el adaptador PCIe.
    2. Sujete el adaptador PCIe por los bordes y tírelo con cuidado hacia fuera de la ranura de PCIe.

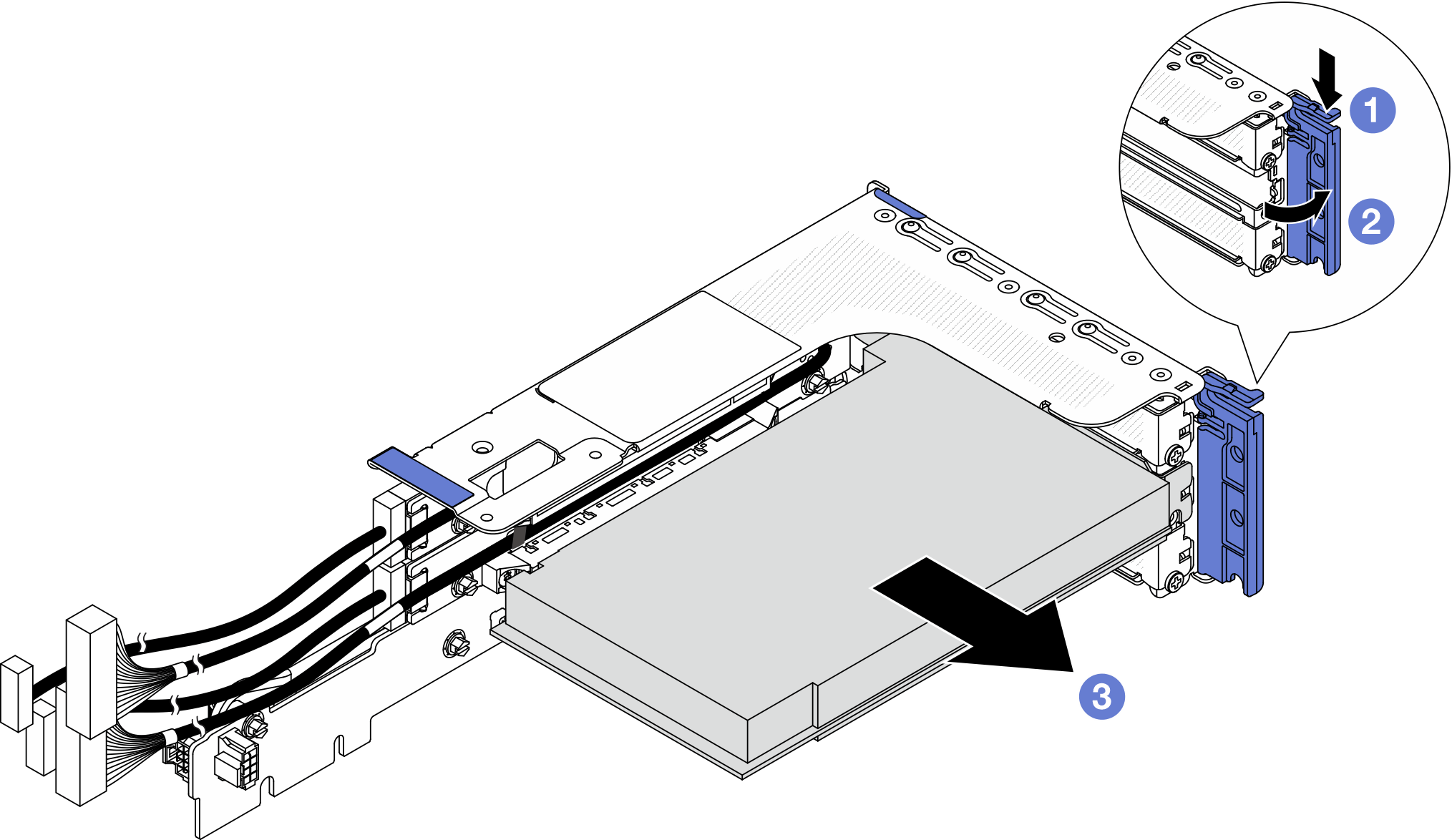

    Figura 2. Extracción de un adaptador PCIe del compartimiento de expansión 3FH
    Removing a PCIe adapter from the 3FH riser cage
    1. Presione el clip de sujeción hacia abajo.
    2. Gire el mecanismo de cierre de sujeción del adaptador PCIe a la posición de apertura.
    3. Sujete el adaptador PCIe por los bordes y tírelo con cuidado hacia fuera de la ranura de PCIe.

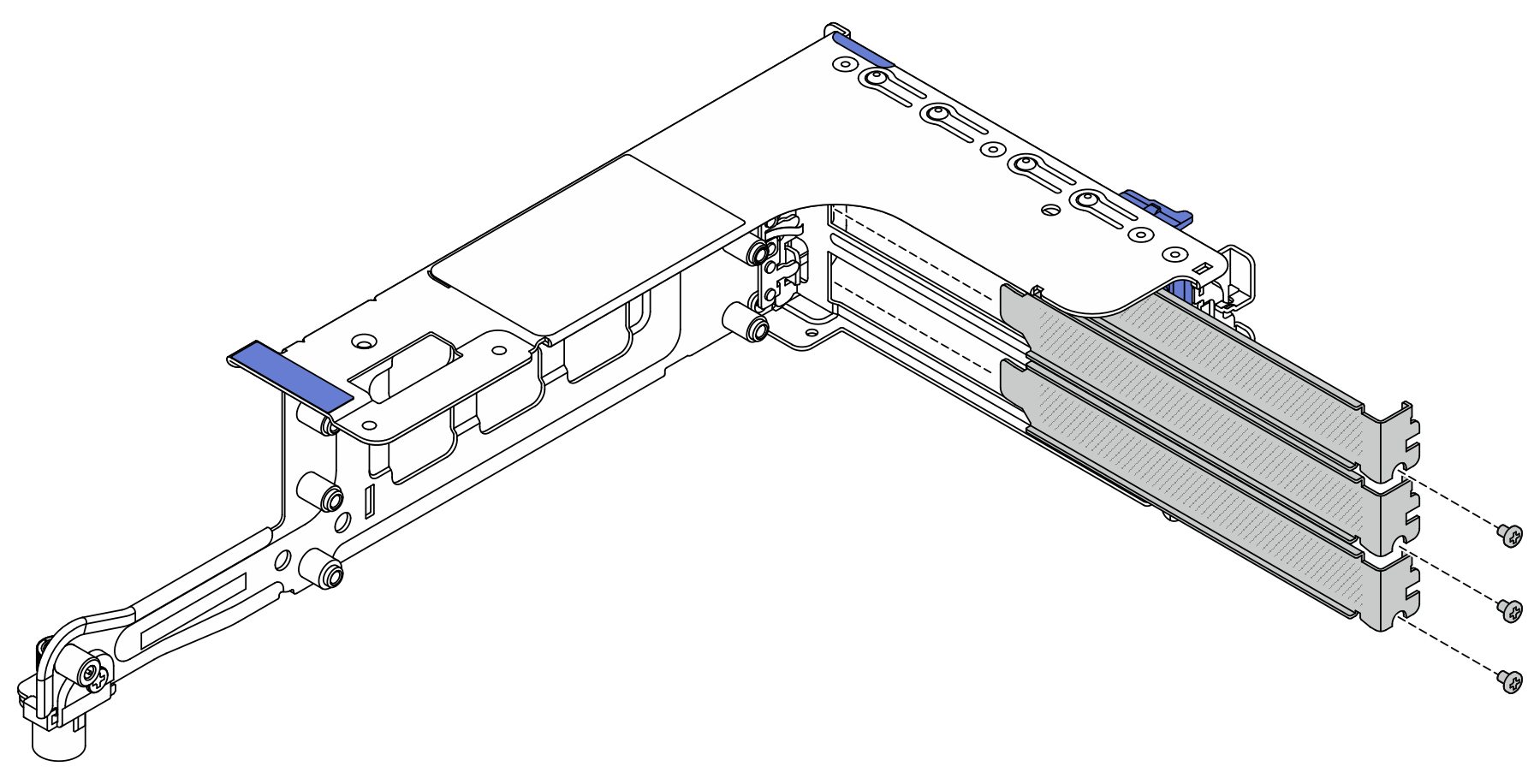

    Figura 3. Extracción de un adaptador PCIe del compartimiento de expansión 2FH
    Removing a PCIe adapter from the 2FH riser cage
    1. Levante el clip de sujeción tal como se muestra.
    2. Gire el mecanismo de cierre de sujeción del adaptador PCIe a la posición de apertura.
    3. Sujete el adaptador PCIe por los bordes y tírelo con cuidado hacia fuera de la ranura de PCIe.

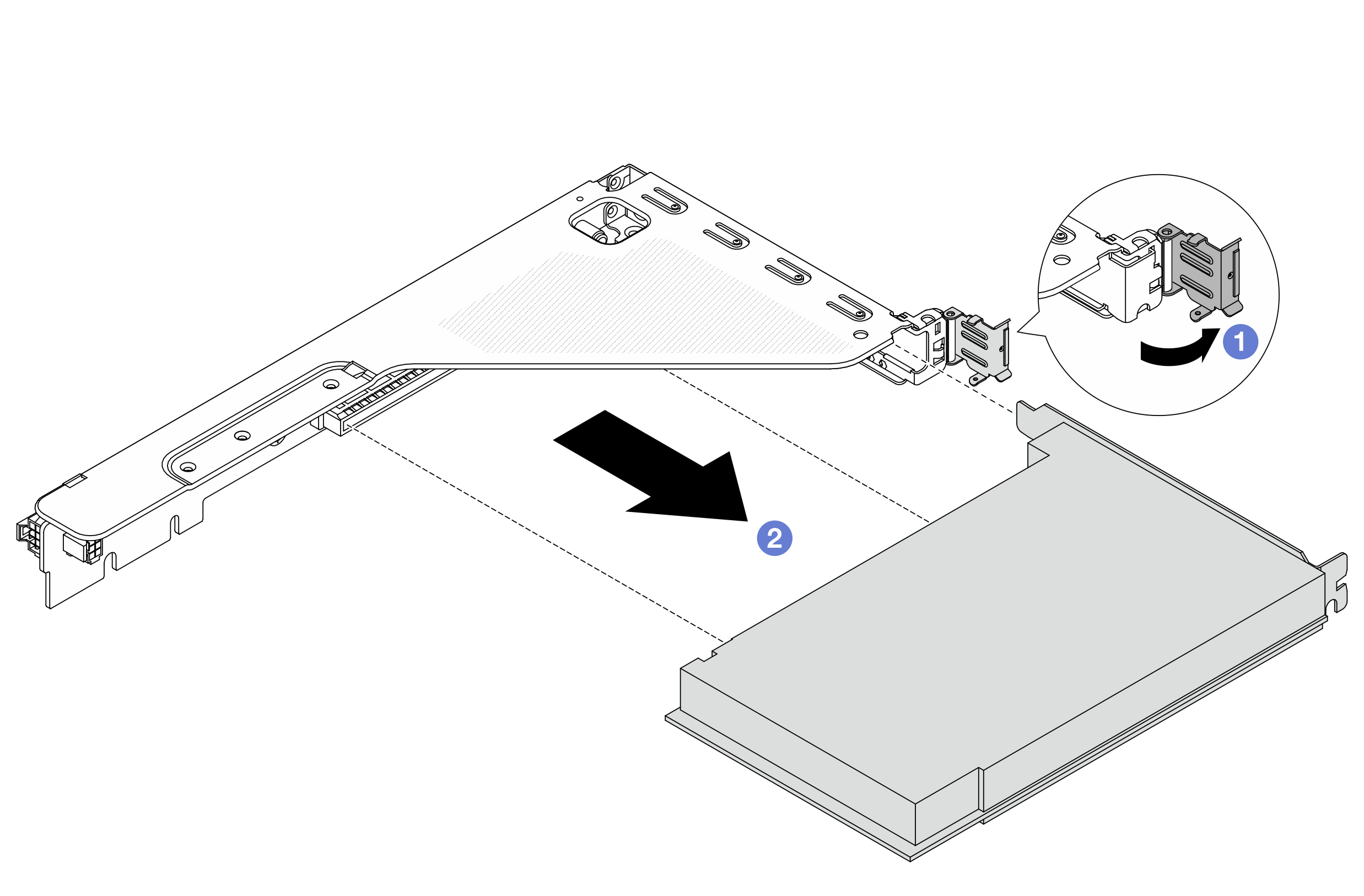

    Figura 4. Extracción de un adaptador PCIe del compartimiento de expansión 1FH
    Removing a PCIe adapter from the 1FH riser cage
    1. Gire el mecanismo de cierre de sujeción del adaptador PCIe a la posición de apertura.
    2. Sujete el adaptador PCIe por los bordes y tírelo con cuidado hacia fuera de la ranura de PCIe.
  3. (Opcional) Si sustituye la tarjeta de expansión, quítela del compartimiento de expansión.
    Nota
    La siguiente ilustración muestra las tarjetas de expansión en el compartimiento de expansión 3FH como ejemplos. El procedimiento de sustitución es el mismo para otros tipos de tarjetas de expansión.

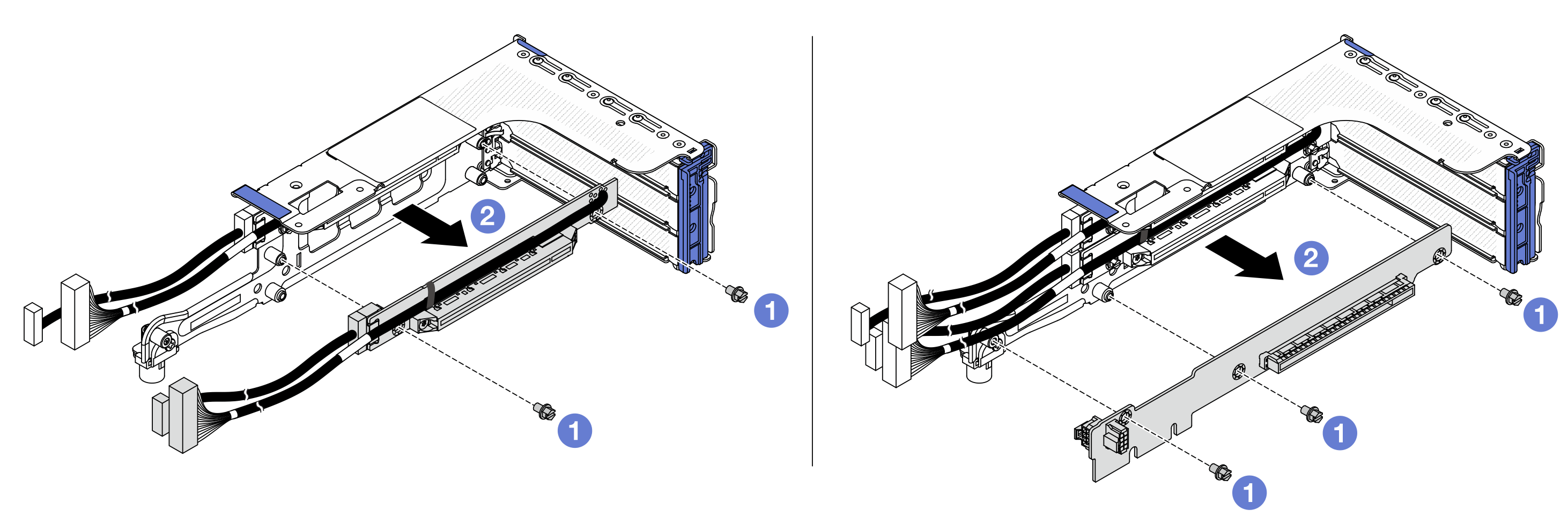

    Figura 5. Extracción de tarjetas de expansión del compartimiento de tarjeta de expansión
    Removing riser cards from the riser cage
    1. Quite los tornillos que fijan la tarjeta de expansión.
    2. Sujete la tarjeta de expansión por los bordes y quítela con cuidado del compartimiento de expansión.

Después de finalizar

  1. Instale una unidad de sustitución. Consulte Instalación de un adaptador PCIe posterior y de la tarjeta de expansión.

  2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
