Sustitución de la abrazadera de pared posterior

Siga las instrucciones que aparecen en esta sección para quitar e instalar una abrazadera de pared posterior.

Las abrazaderas de la parte posterior varían según las configuraciones de servidor posterior.

Nota
Esta sección contiene solo los pasos de sustitución de las abrazaderas de pared posterior izquierda, central y derecha. Para conocer los pasos de instalación de otros tipos de abrazaderas de pared posterior, consulte Sustitución del compartimiento de la unidad posterior.

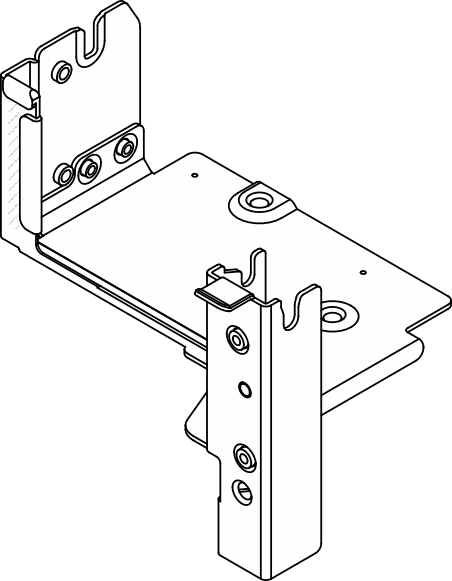

Matriz de abrazadera de pared posterior

Configuración de servidor posteriorAbrazaderas de pared posterior requeridas
Configuración con 10 ranuras de PCIe

Abrazadera de pared posterior izquierda



Abrazadera de pared posterior central



Abrazadera de pared posterior derecha



Configuración con 4 unidades traseras de 2,5”

Abrazadera de pared posterior izquierda

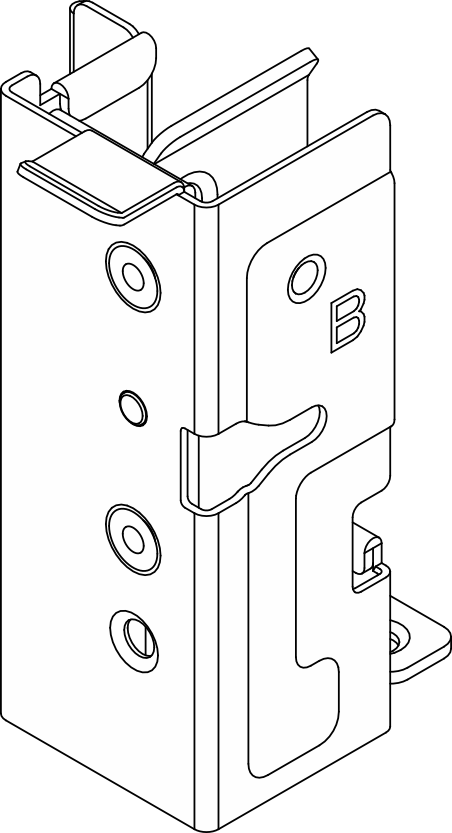

Abrazadera de pared posterior B (tipo 1)



Abrazadera de pared posterior C



Configuración con 8 unidades traseras de 2,5”

Abrazadera de pared posterior A



Abrazadera de pared posterior B (tipo 2)



Abrazadera de pared posterior C



Configuración con 4 unidades traseras de 3,5”
Abrazadera de pared posterior A

Abrazadera de pared posterior 2

Abrazadera de pared posterior B (tipo 2)



Abrazadera de pared posterior C

Abrazadera de pared posterior 1
