Sostituzione della staffa posteriore per il montaggio a parete

Seguire le istruzioni riportate in questa sezione per rimuovere e installare una staffa posteriore per il montaggio a parete.

Le staffe posteriori per il montaggio a parete variano a seconda delle configurazioni posteriori del server.

Nota
Questa sezione contiene solo i passaggi per la sostituzione delle staffe posteriori per il montaggio a parete sinistra, centrale e destra. Per la procedura di installazione di altri tipi di staffe posteriori per il montaggio a parete, vedere Sostituzione del telaio dell'unità posteriore.

Matrice della staffa posteriore per il montaggio a parete

Configurazione posteriore del serverStaffe posteriori per il montaggio a parete richieste
Configurazione con 10 slot PCIe

Staffa posteriore per il montaggio a parete sinistra



Staffa posteriore per il montaggio a parete centrale



Staffa posteriore per il montaggio a parete destra



Configurazione con 4 unità posteriori da 2,5"

Staffa posteriore per il montaggio a parete sinistra



Staffa posteriore per il montaggio a parete B (tipo 1)



Staffa posteriore per il montaggio a parete C



Configurazione con 8 unità posteriori da 2,5"

Staffa posteriore per il montaggio a parete A

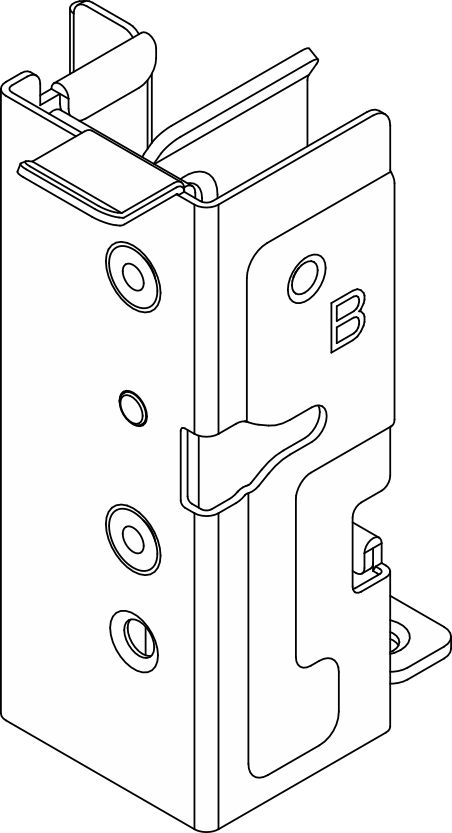

Staffa posteriore per il montaggio a parete B (tipo 2)



Staffa posteriore per il montaggio a parete C



Configurazione con 4 unità posteriori da 3,5"
Staffa posteriore per il montaggio a parete A

Staffa posteriore per il montaggio a parete 2

Staffa posteriore per il montaggio a parete B (tipo 2)



Staffa posteriore per il montaggio a parete C

Staffa posteriore per il montaggio a parete 1
