Sostituzione del collettore (solo tecnici qualificati)

Seguire le istruzioni riportate in questa sezione per rimuovere e installare i collettori.

Importante

Questa attività deve essere eseguita da tecnici qualificati certificati dall'assistenza Lenovo. Non tentare di rimuovere o installare la parte senza una formazione e una qualifica adeguate.

Contattare Lenovo Professional Services il team per assistenza quando si installa la parte per la prima volta.

Il liquido che scorre attraverso il sistema di raffreddamento è acqua deionizzata. Per ulteriori informazioni sul liquido, vedere Requisiti acqua.

Il server può essere installato nei ThinkSystem Heavy Duty Full Depth Rack Cabinets. Per la Guida per l'utente dei ThinkSystem Heavy Duty Full Depth Rack Cabinets, vedere la ThinkSystem Heavy Duty Full Depth Rack Cabinets Guida per l'utente.

Per altre operazioni e linee guida sulla manutenzione sulla CDU (Coolant Distribution Unit), vedere Guida alla manutenzione e all'utilizzo di Lenovo Neptune DWC RM100 in-rack Coolant Distribution Unit (CDU).

Le figure seguenti presentano le viste posteriori di un cabinet rack, tre set di collettori e tre set di tubi di collegamento. Sono presenti due etichette sulla parte anteriore dei collettori e un'etichetta su un'estremità di ciascun tubo.

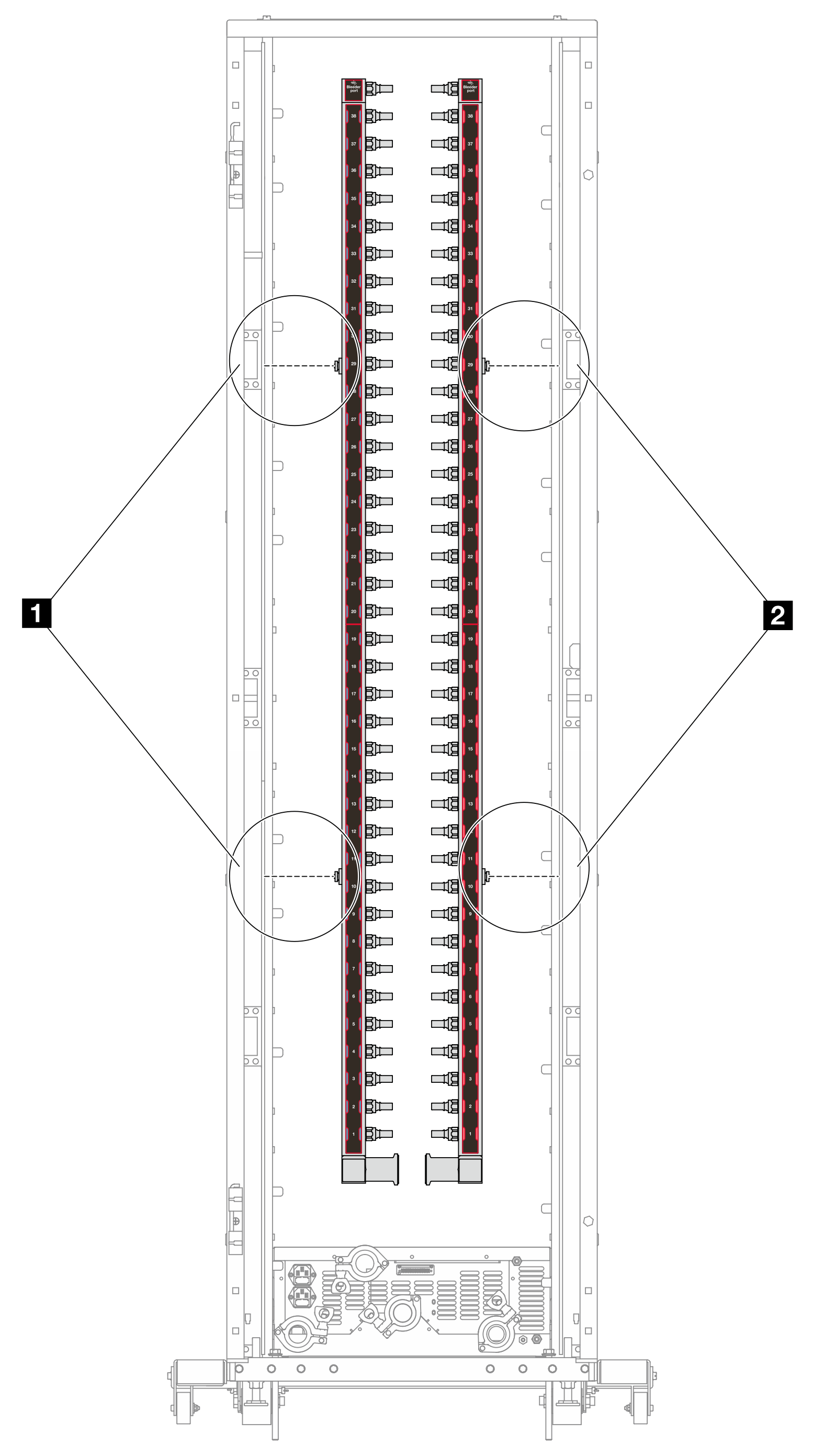

Figura 1. Collettori in un sistema in-row 42U

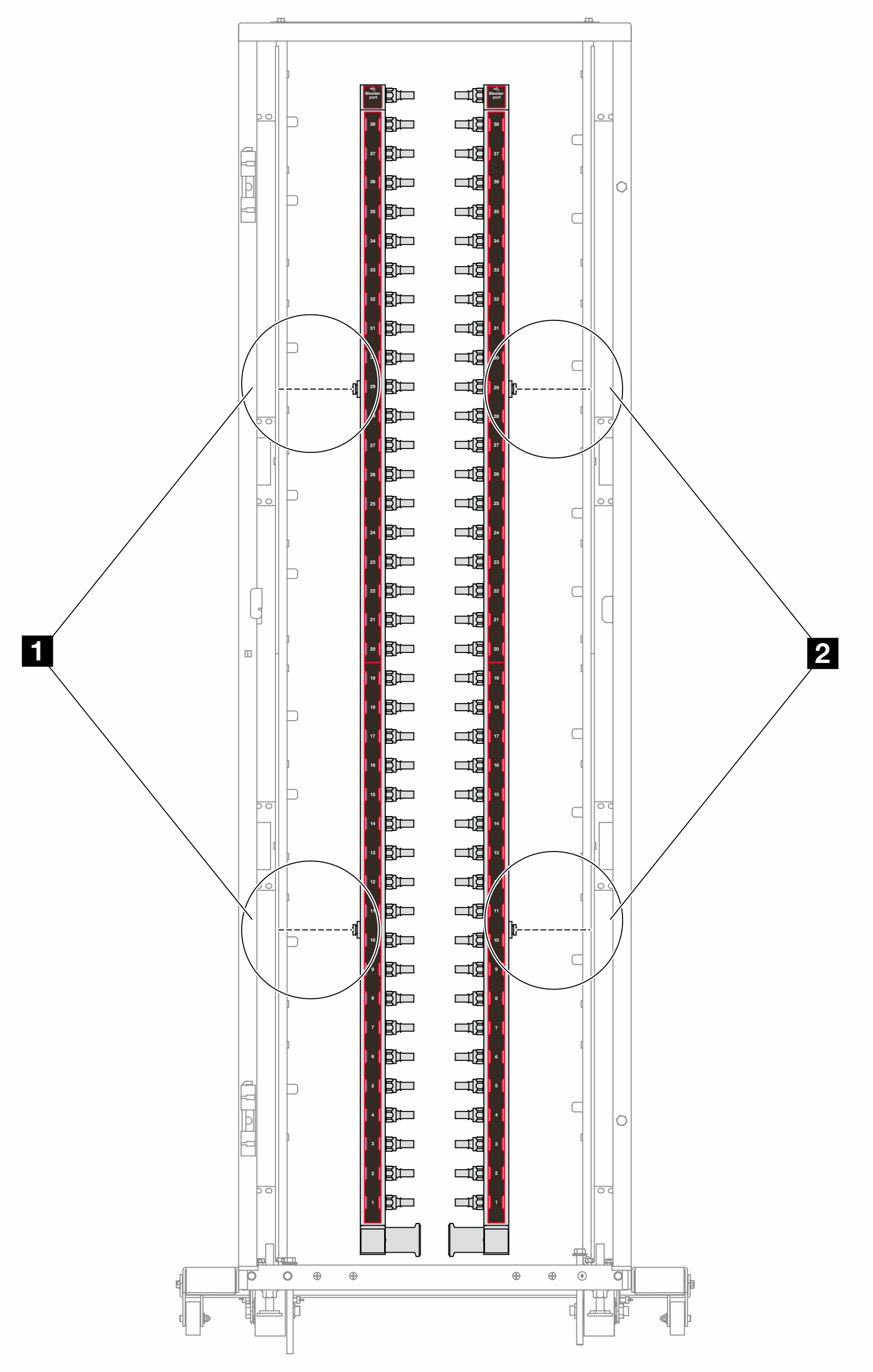

Figura 2. Collettori in un sistema in-rack 42U

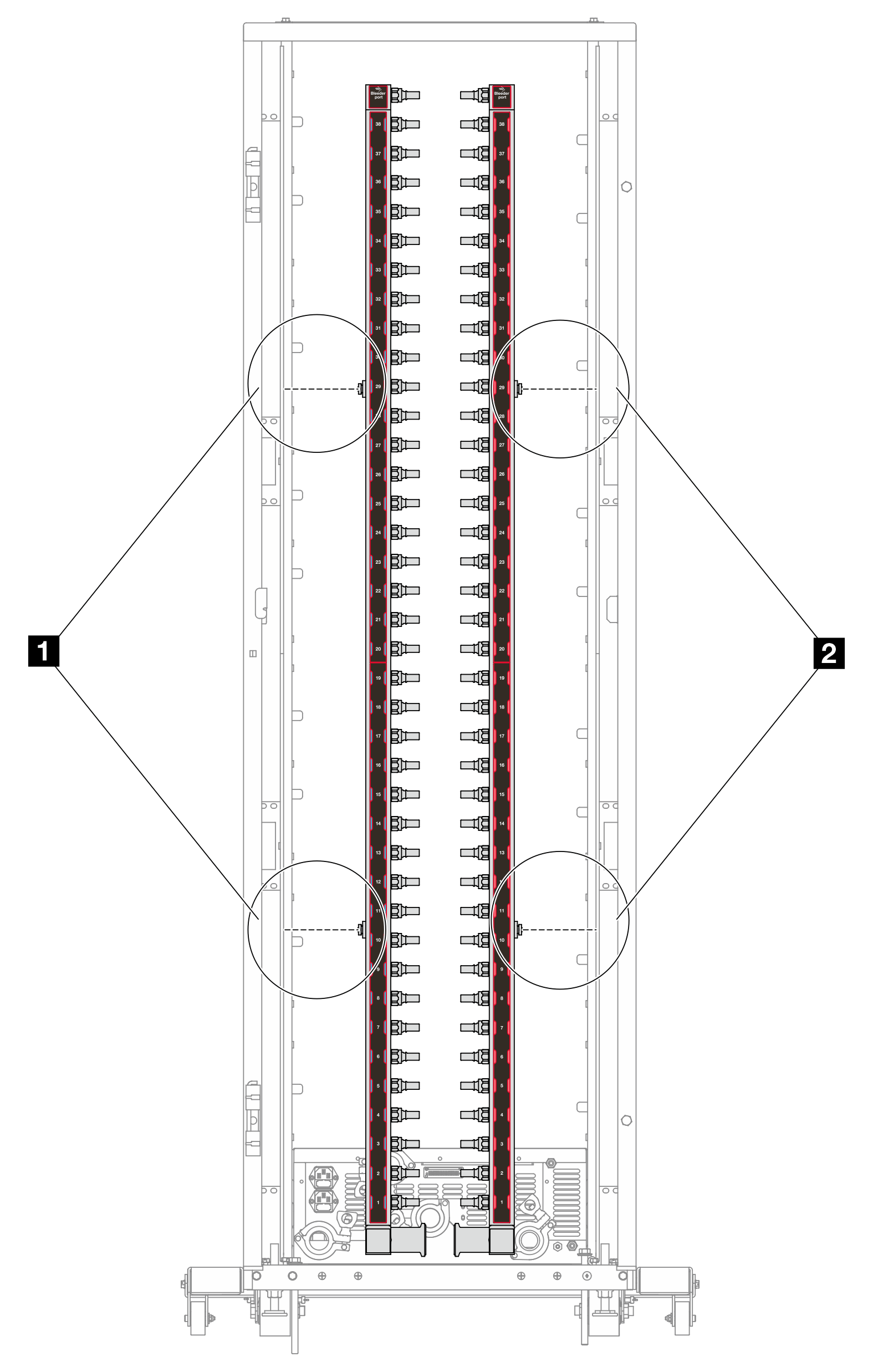

Figura 3. Collettori in un sistema in-rack 48U

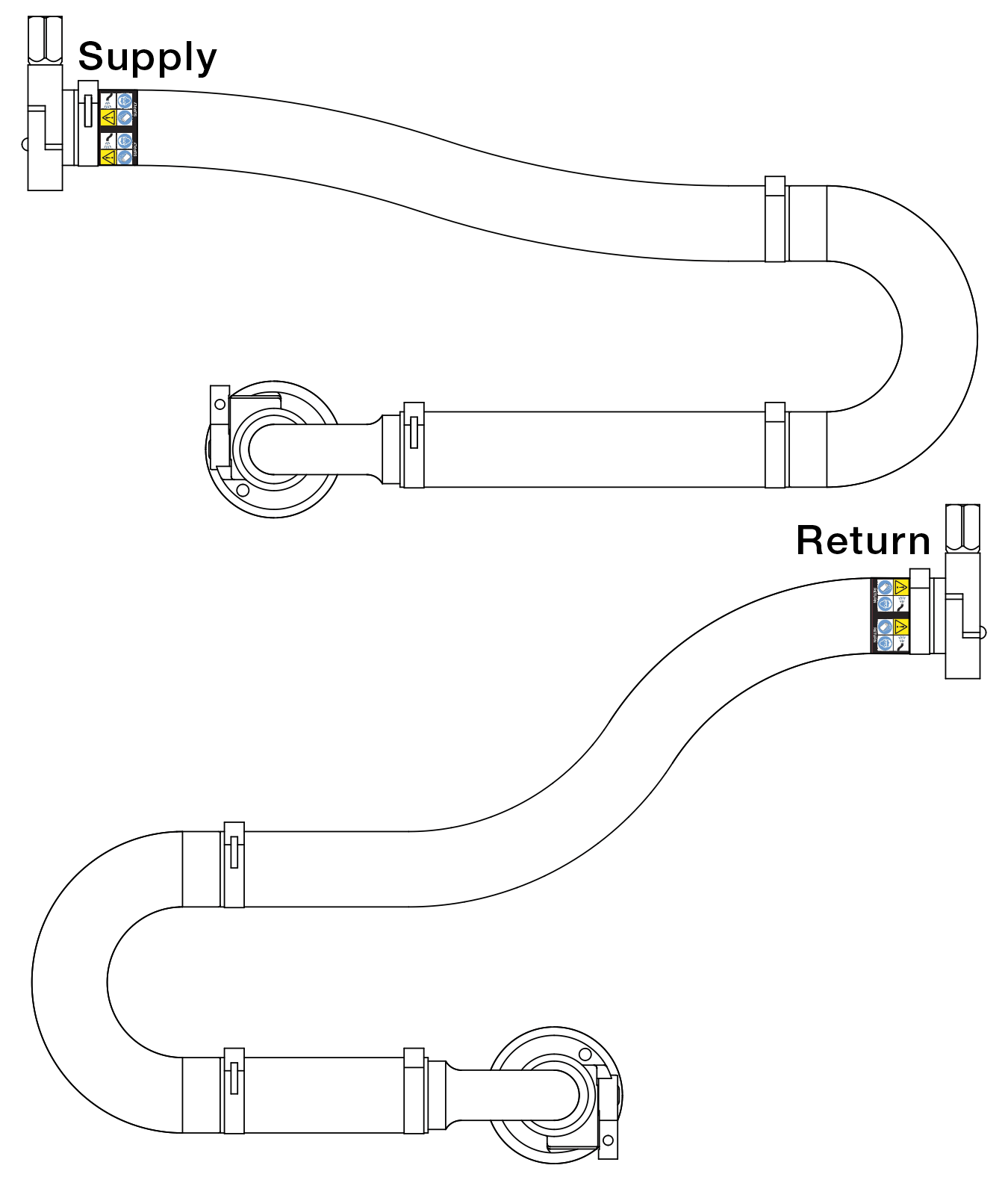

Figura 4. Kit di tubi in-row 42U

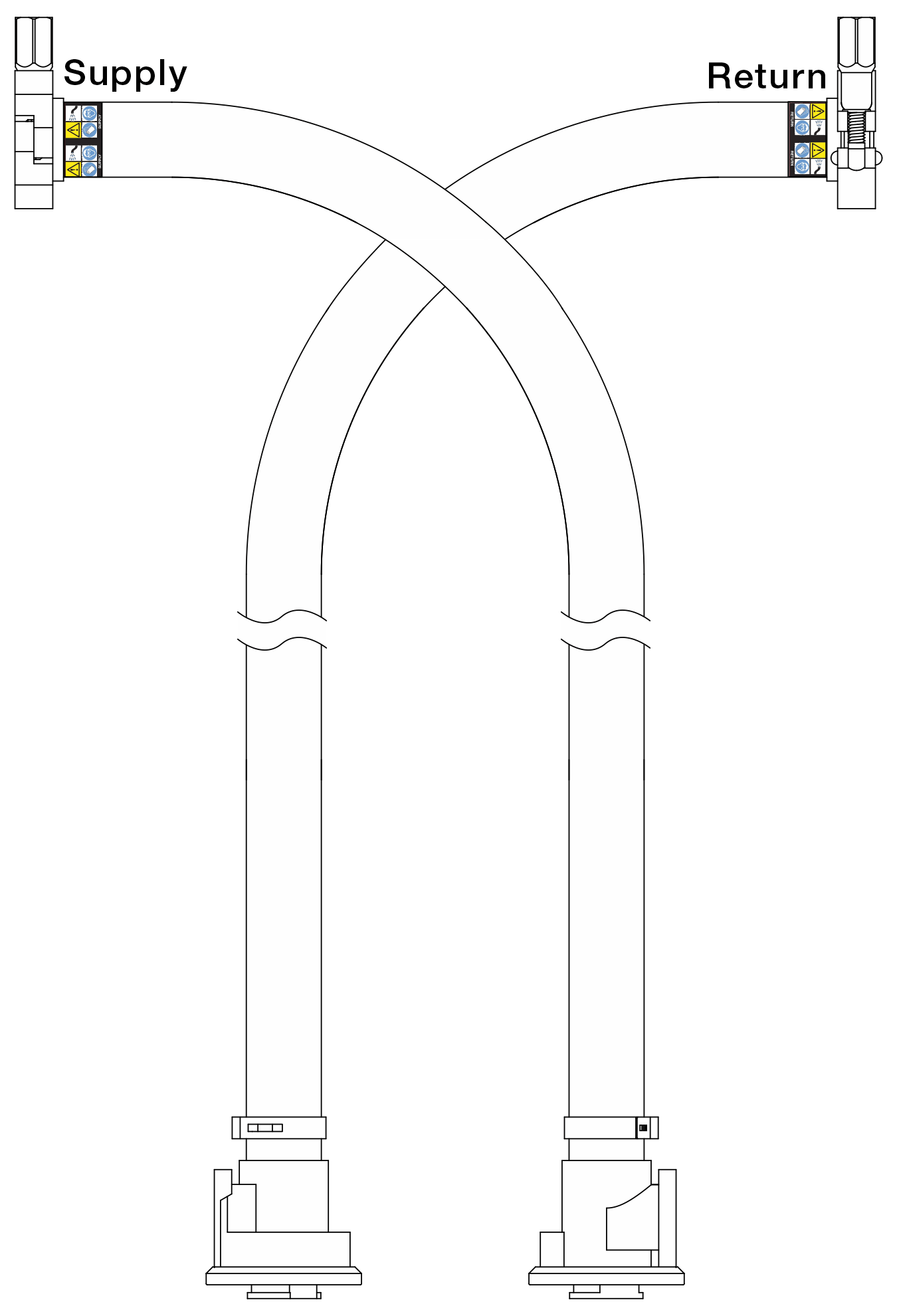

Figura 5. Set di collegamento in-rack 42U

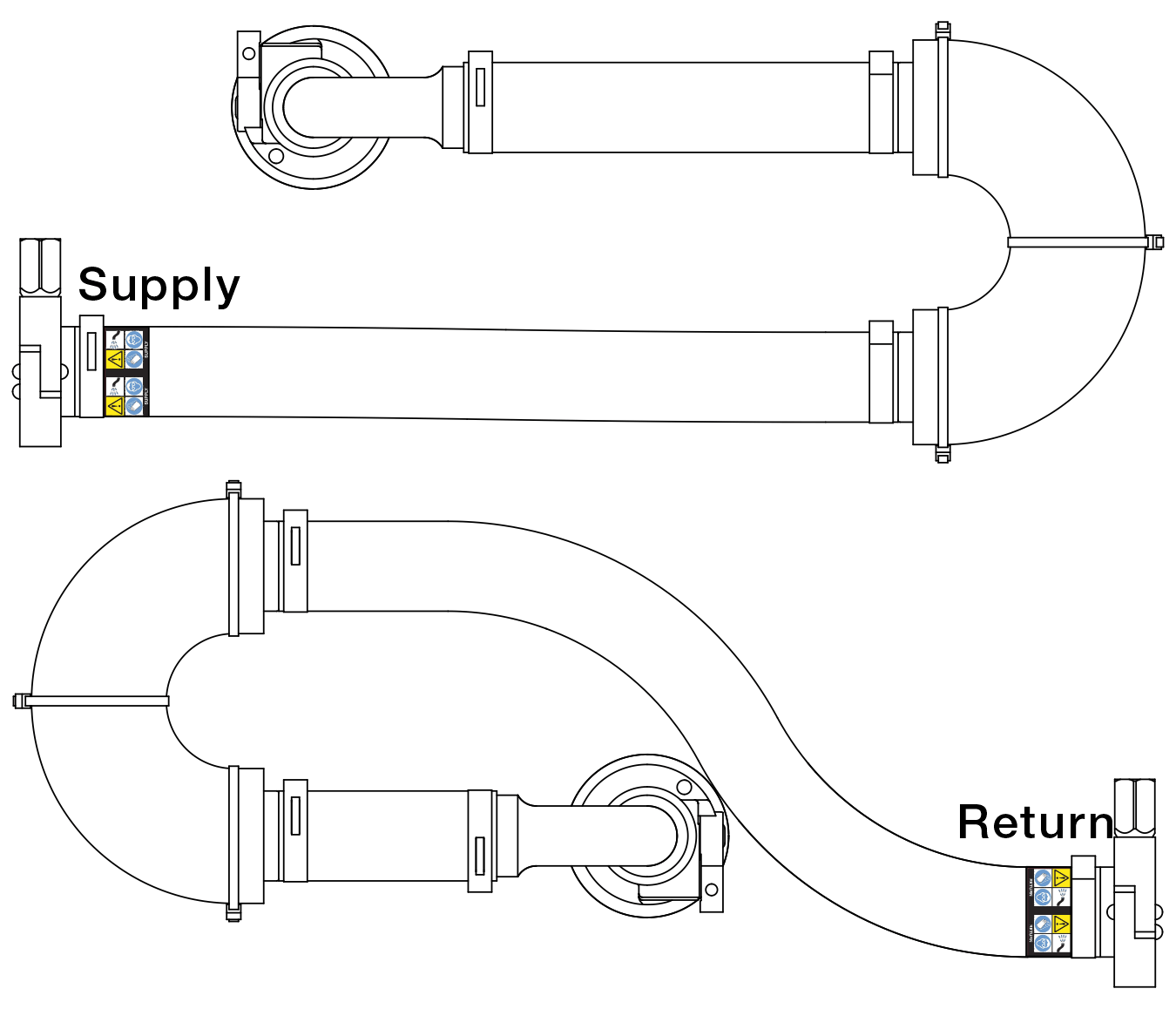

Figura 6. Set di collegamento in-rack 48U

  • 1 Due bobine sinistre sul collettore di alimentazione
  • 2 Due bobine destre sul collettore di ritorno
