Installazione del telaio verticale e del backplane dell'unità M.2 posteriori

Seguire le istruzioni riportate in questa sezione per installare il telaio verticale e il backplane dell'unità M.2 posteriori

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Installare il backplane M.2 posteriore nel telaio verticale.
    1. Allineare il backplane al piedino della guida sul telaio verticale; far scorrere quindi il backplane verso il telaio verticale finché il piedino della guida non è posizionato correttamente.
    2. Stringere la vite per fissare il backplane.

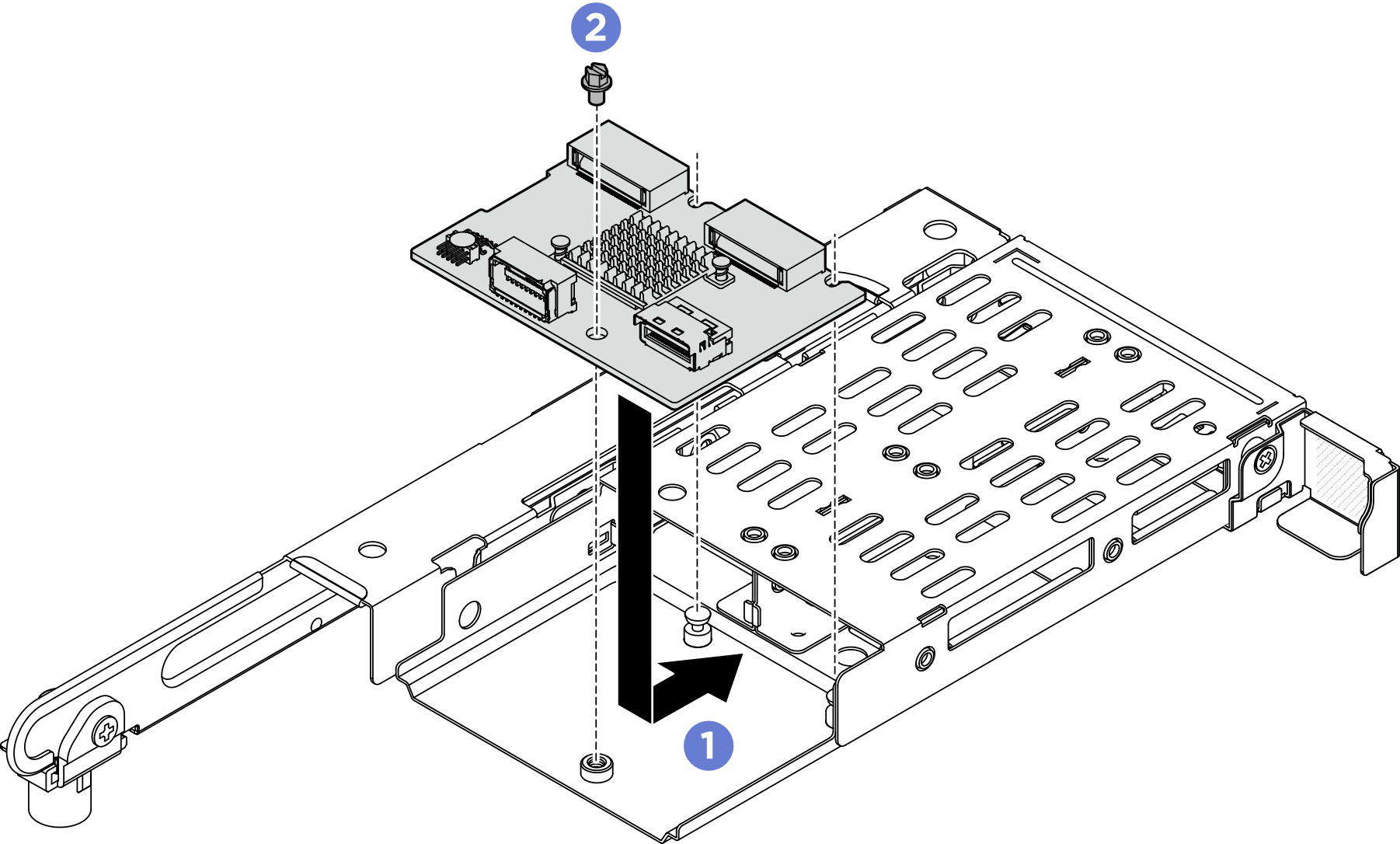

    Figura 1. Installazione del backplane M.2 nel telaio verticale M.2 3FH
    Installing the M.2 backplane to 3FH M.2 riser cage

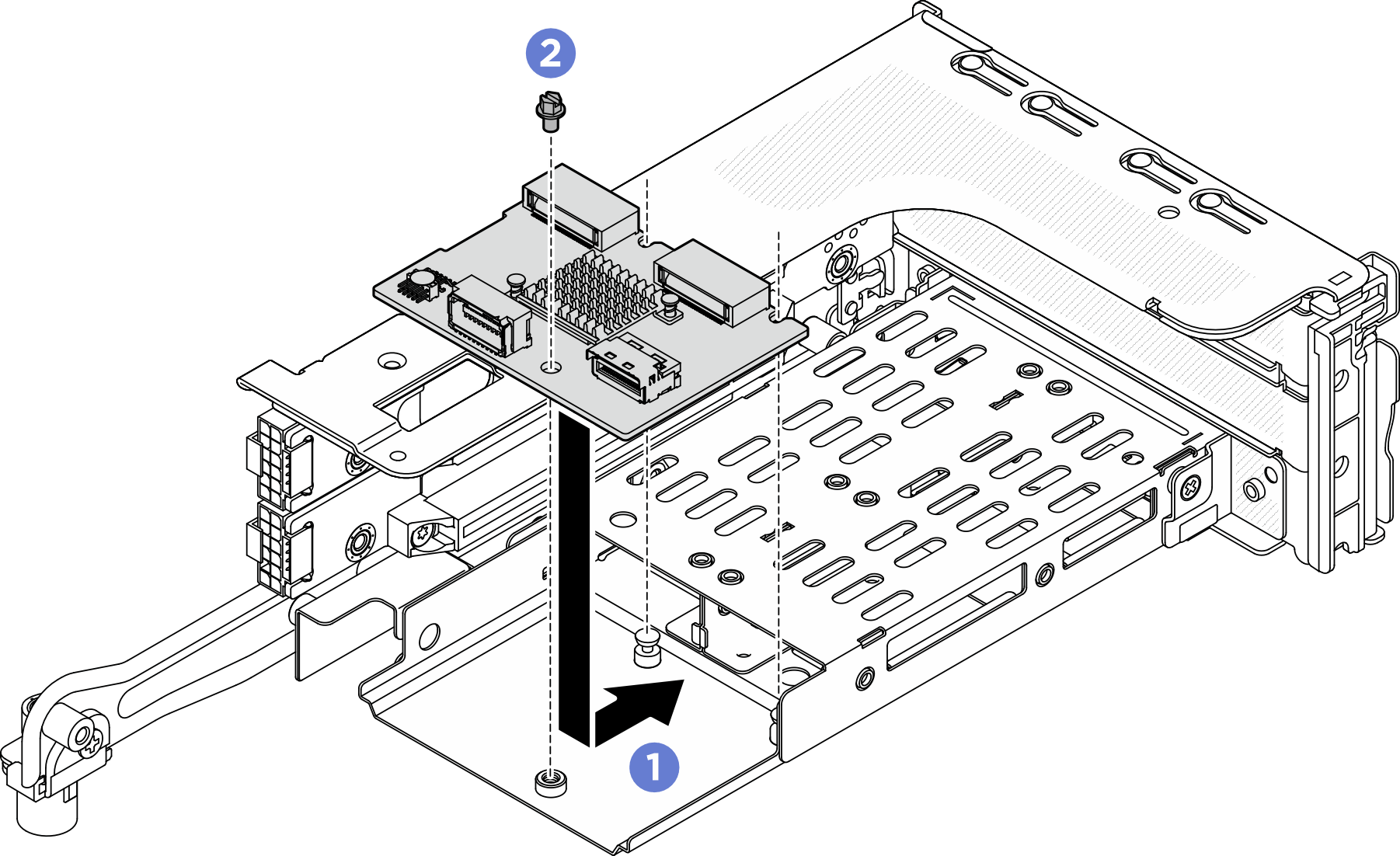

    Figura 2. Installazione del backplane M.2 nel telaio verticale M.2 1FH
    Installing the M.2 backplane to 1FH M.2 riser cage
  2. Se necessario, reinstallare gli adattatori PCIe sul telaio verticale. Vedere Installazione di un adattatore PCIe posteriore e scheda verticale.
  3. Installare il telaio verticale M.2 sullo chassis. Vedere Installazione di un assieme verticale posteriore.
  4. Collegare i cavi di alimentazione e di segnale al backplane M.2. Vedere Instradamento dei cavi interni.

Dopo aver terminato

Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
