Instalar o backplane da unidade e a gaiola da placa riser M.2 traseira

Siga as instruções desta seção para instalar o backplane da unidade e a gaiola da placa riser M.2 traseira.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Instale o backplane M.2 traseiro na gaiola da placa riser.
    1. Alinhe o backplane com o pino guia na gaiola da placa riser; em seguida, deslize o backplane em direção à gaiola da placa riser até que o pino guia esteja encaixado no lugar.
    2. Aperte um parafuso para prender o backplane.

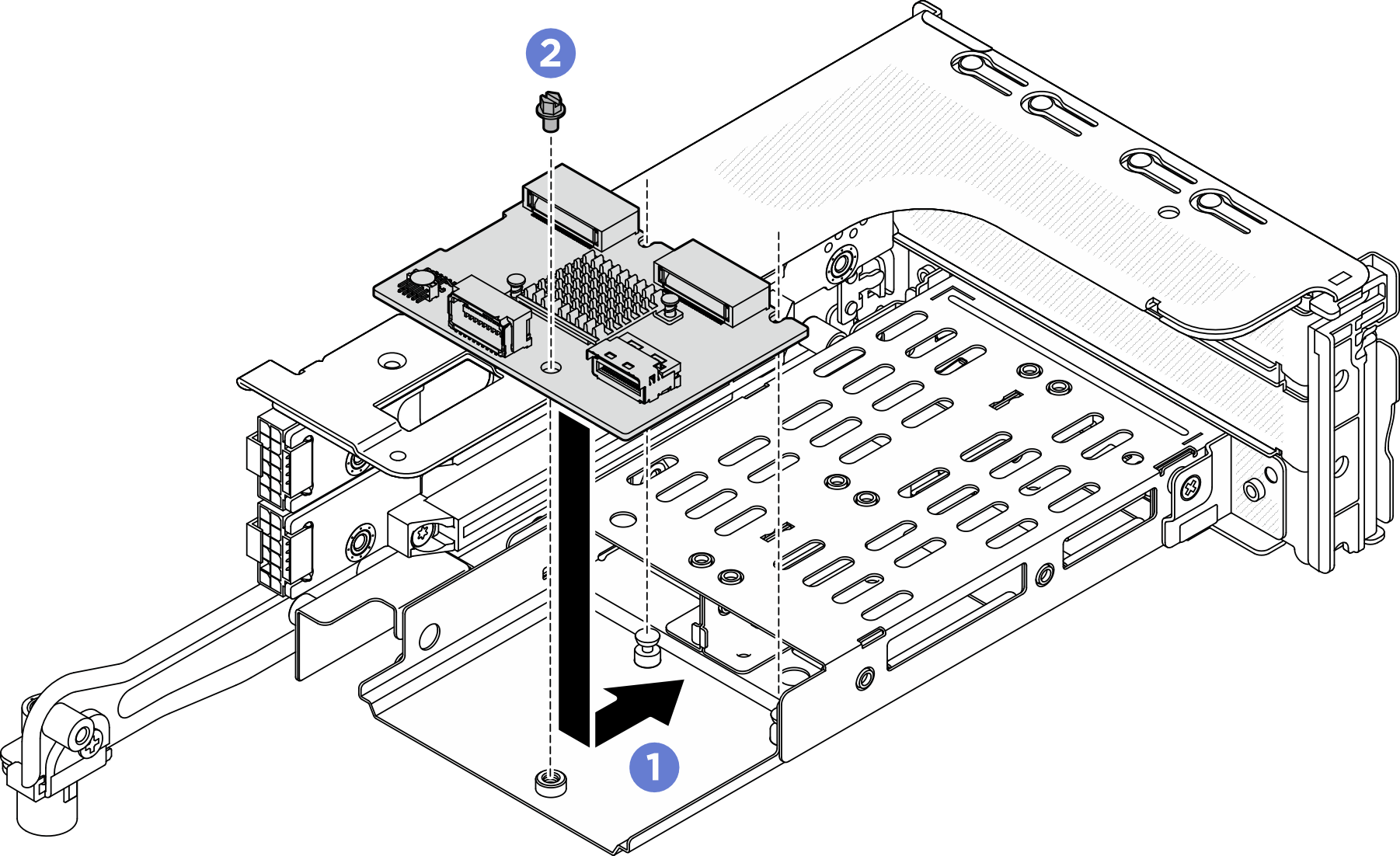

    Figura 1. Instalação do backplane M.2 na gaiola da placa riser 3FH M.2
    Installing the M.2 backplane to 3FH M.2 riser cage

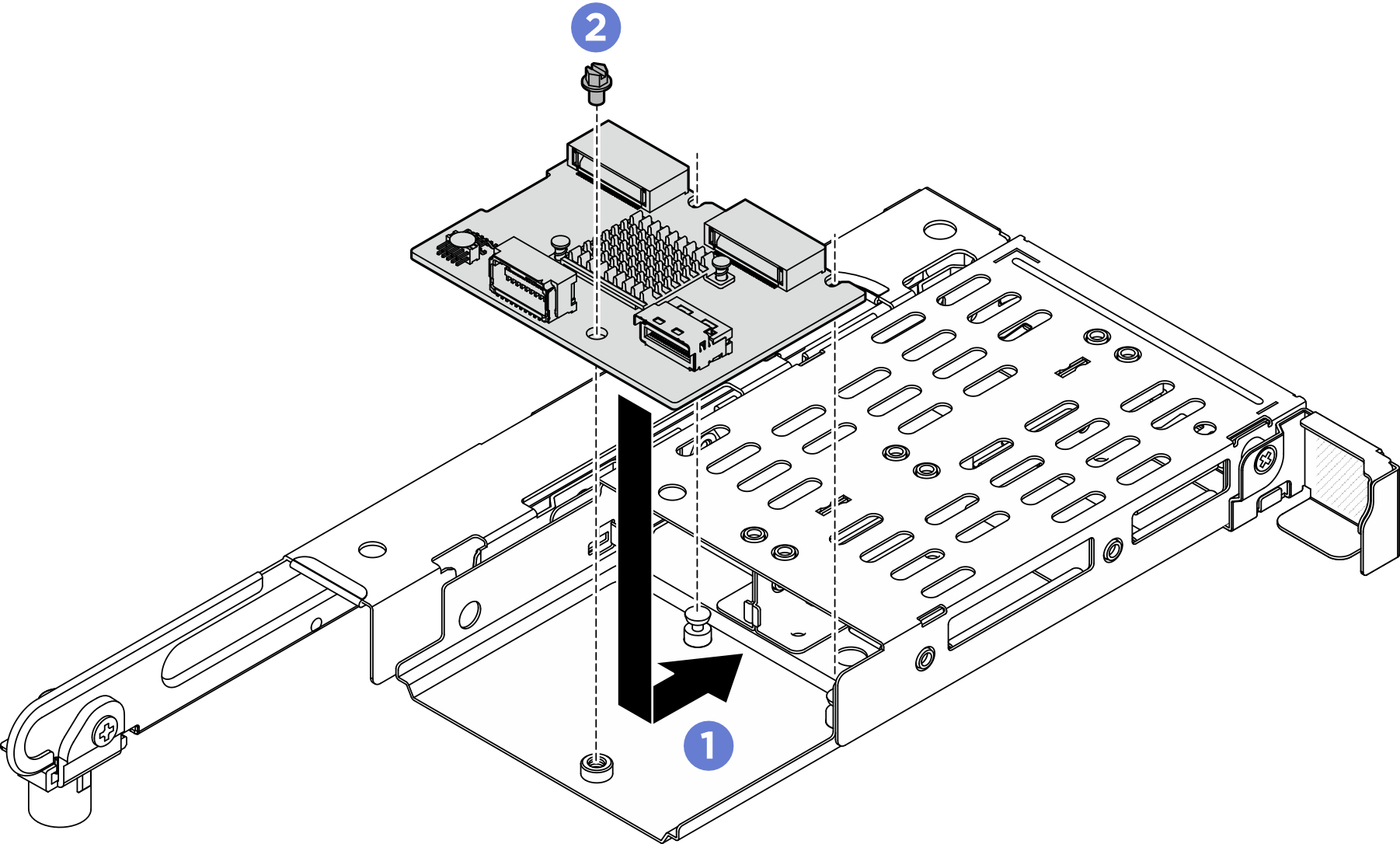

    Figura 2. Instalação do backplane M.2 na gaiola da placa riser 1FH M.2
    Installing the M.2 backplane to 1FH M.2 riser cage
  2. Se necessário, reinstale os adaptadores PCIe na gaiola da placa riser. Consulte Instalar um adaptador PCIe traseiro e uma placa riser.
  3. Instale a gaiola da placa riser M.2 no chassi. Consulte Instalar um conjunto de placa riser traseiro.
  4. Conecte os cabos de sinal e de alimentação ao backplane M.2. Consulte Roteamento de cabos internos.

Depois de concluir

Conclua a substituição de peças. Consulte Concluir a substituição de peças.
