Hinteren M.2-Adapterrahmen und Rückwandplatine für Laufwerke installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die hintere M.2-Laufwerkhalterung und Rückwandplatine zu installieren.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Installieren Sie die hintere M.2-Rückwandplatine am Adapterrahmen.
    1. Richten Sie die Rückwandplatine am Führungsstift des Adapterrahmens aus. Schieben Sie dann die Rückwandplatine zum Adapterrahmen, bis der Führungsstift fest sitzt.
    2. Ziehen Sie eine Schraube fest, um die Rückwandplatine zu fixieren.

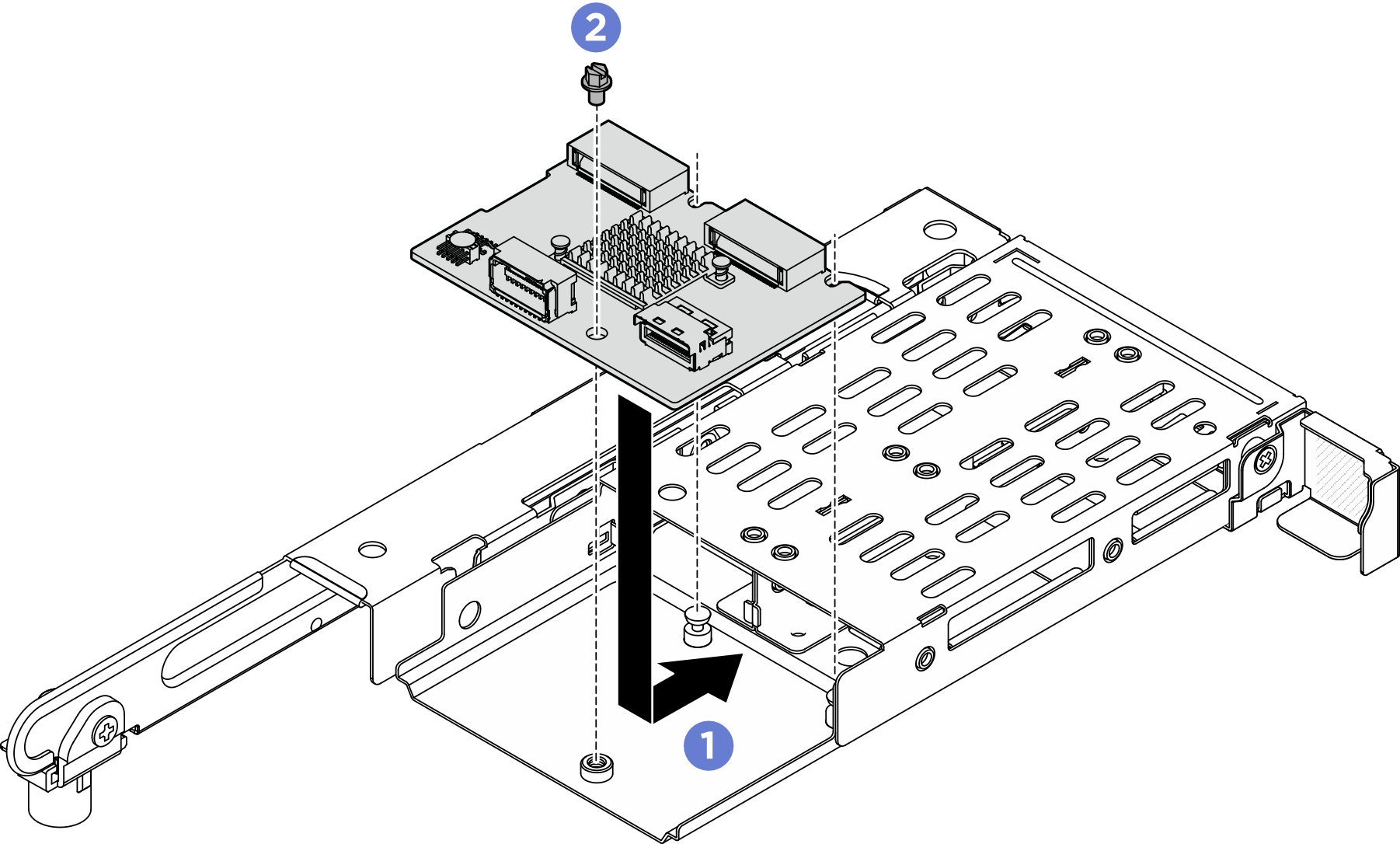

    Abbildung 1. Installieren der M.2-Rückwandplatine in einem 3FH-M.2-Adapterrahmen
    Installing the M.2 backplane to 3FH M.2 riser cage

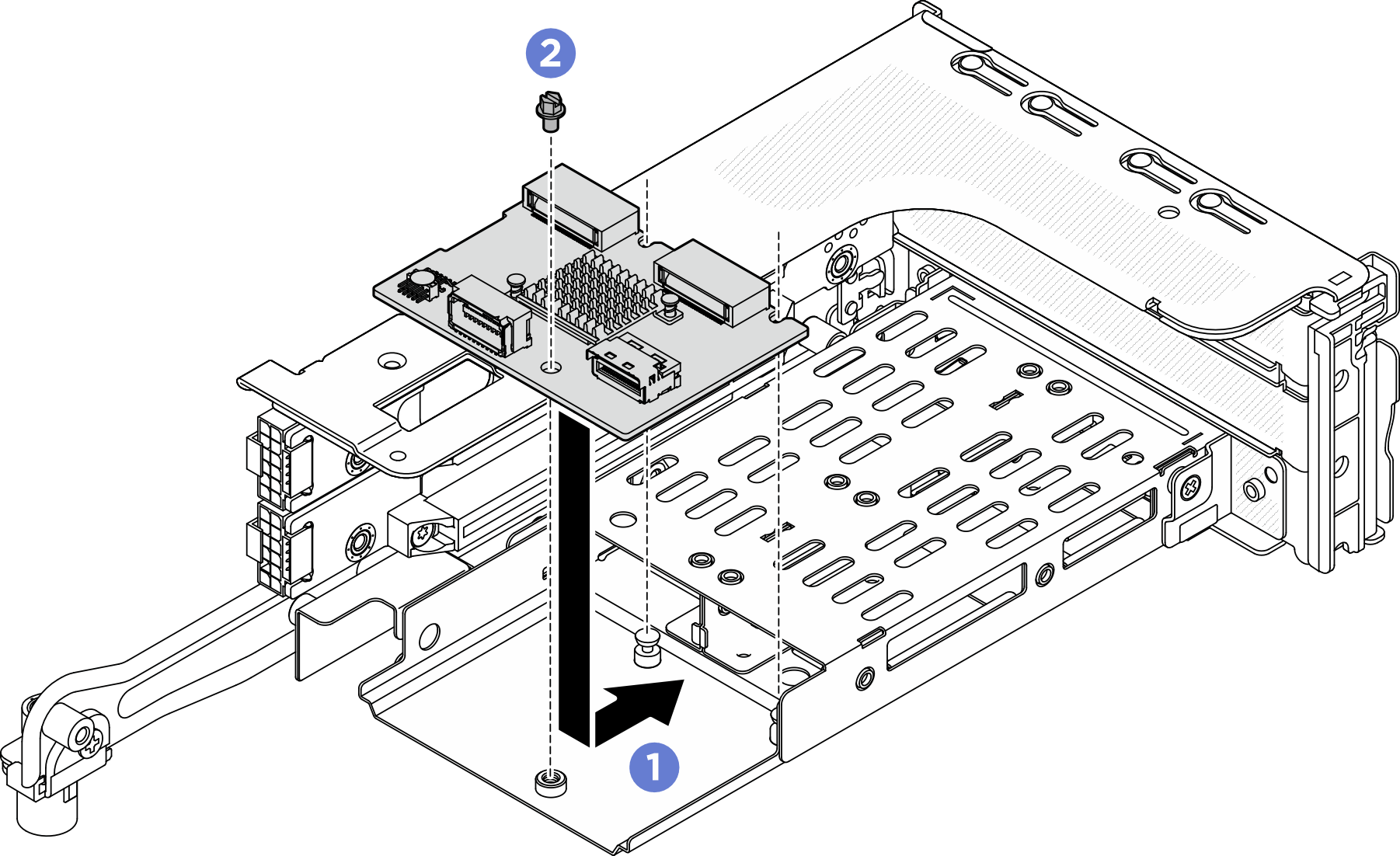

    Abbildung 2. Installieren der M.2-Rückwandplatine in einem 1FH-M.2-Adapterrahmen
    Installing the M.2 backplane to 1FH M.2 riser cage
  2. Installieren Sie die PCIe-Adapter ggf. wieder im Adapterrahmen. Siehe Hinteren PCIe-Adapter und Adapterkarte installieren.
  3. Installieren Sie den M.2-Adapterrahmen am Gehäuse. Siehe Hintere Adapterkartenbaugruppe installieren.
  4. Schließen Sie die Netz- und Signalkabel an der M.2-Rückwandplatine an. Siehe Interne Kabelführung.

Nach dieser Aufgabe

Schließen Sie den Austausch von Komponenten ab, (Informationen hierzu finden Sie im Abschnitt Austausch von Komponenten abschließen.)
