Hinteren M.2-Adapterrahmen und Rückwandplatine für Laufwerke entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die hintere M.2-Laufwerkhalterung und Rückwandplatine zu entfernen.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Server austauschen.
    2. Entfernen Sie alle Hot-Swap-M.2-Laufwerkbaugruppen, die an der Rückseite des Servers installiert sind. Siehe Hot-Swap-M.2-Laufwerkbaugruppe entfernen.
    3. Entfernen Sie die obere Abdeckung. Siehe Obere Abdeckung entfernen.
  2. Wenn die hintere M.2-Rückwandplatine in einem 3FH-M.2-Adapterrahmen installiert ist, gehen Sie wie folgt vor:
    1. Ziehen Sie die Adapterkartenkabel, PCIe-Adapterkabel, Netz- und Signalkabel der M.2-Rückwandplatine von der Systemplatinenbaugruppe ab.
      Achtung
      Stellen Sie sicher, dass Sie beim Trennen von Kabeln von der Systemplatinenbaugruppe die Anweisungen im Interne Kabelführung befolgen, um eine Beschädigung der Systemplatinenbaugruppe zu vermeiden.
    2. Entfernen Sie den M.2-Adapterrahmen, in dem die M.2-Rückwandplatine installiert ist (siehe Hintere Adapterkartenbaugruppe entfernen).
    3. Entfernen Sie alle in der Adapterkartenbaugruppe installierten PCIe-Adapter. Siehe Hinteren PCIe-Adapter und Adapterkarte entfernen.
  3. Wenn die hintere M.2-Rückwandplatine in einem 1FH-M.2-Adapterrahmen installiert ist, gehen Sie wie folgt vor:
    1. Falls zutreffend, entfernen Sie die hintere Laufwerkhalterung und die hintere Adapterkartenbaugruppe, die sich auf der Oberseite des 1FH-M.2-Adapterrahmens befinden. Siehe Hintere Laufwerkhalterung austauschen und Hintere Adapterkartenbaugruppe entfernen.
    2. Trennen Sie die Netz- und Signalkabel der M.2-Rückwandplatine von der Systemplatinenbaugruppe und entfernen Sie anschließend den 1FH-M.2-Adapterrahmen aus dem Gehäuse. Siehe Hintere Adapterkartenbaugruppe entfernen.
  4. Trennen Sie die Netz‑ und Signalkabel der M.2-Rückwandplatinen von der M.2-Rückwandplatine.
  5. Entfernen Sie die M.2-Rückwandplatine vom M.2-Adapterrahmen.
    1. Lösen Sie die Schraube, mit der die Rückwandplatine fixiert ist.
    2. Schieben Sie die Rückwandplatine vom Rahmen weg und heben Sie sie dann an, um sie zu entfernen.

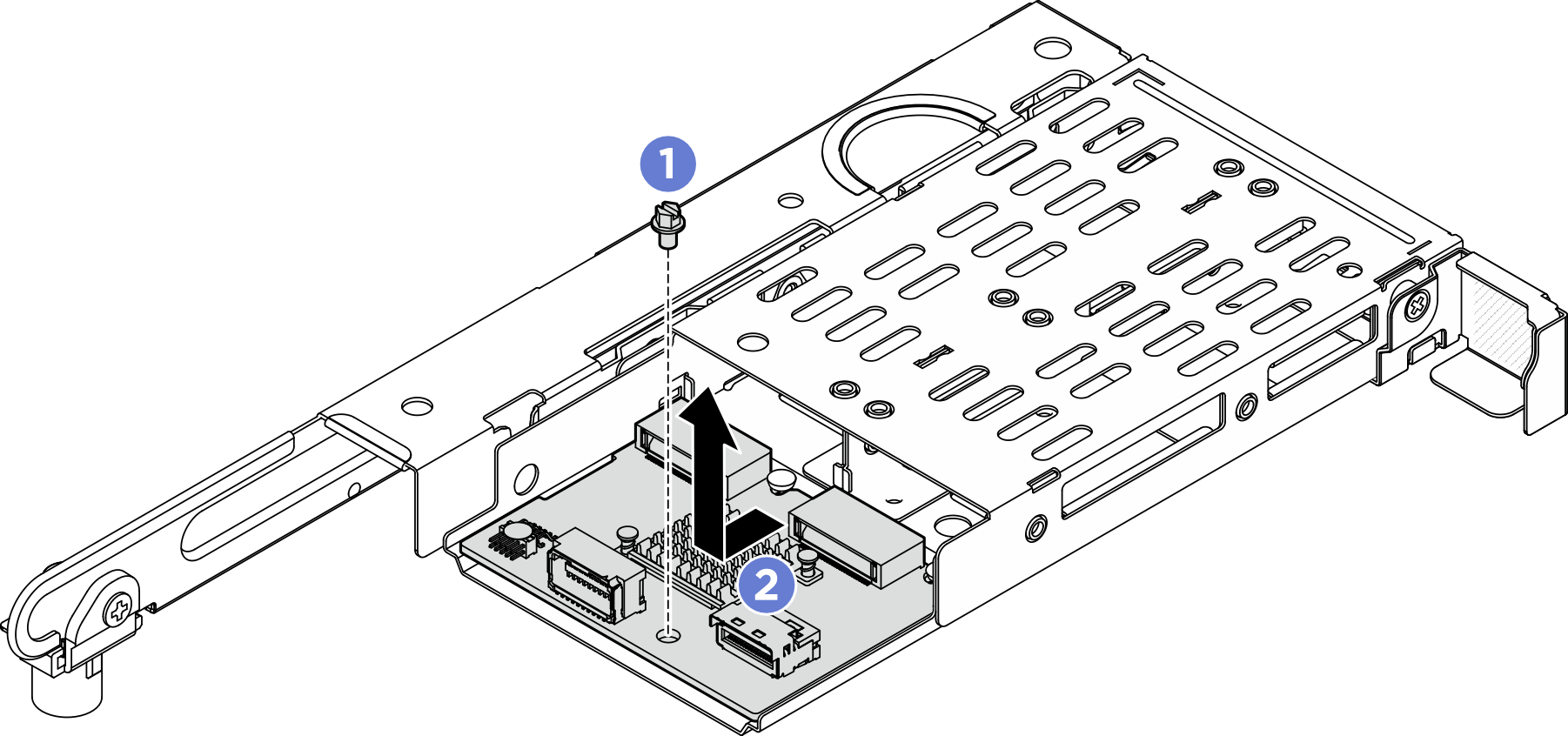

    Abbildung 1. Entfernen der M.2-Rückwandplatine vom 3FH-M.2-Adapterrahmen
    Removing the M.2 backplane from 3FH M.2 riser cage

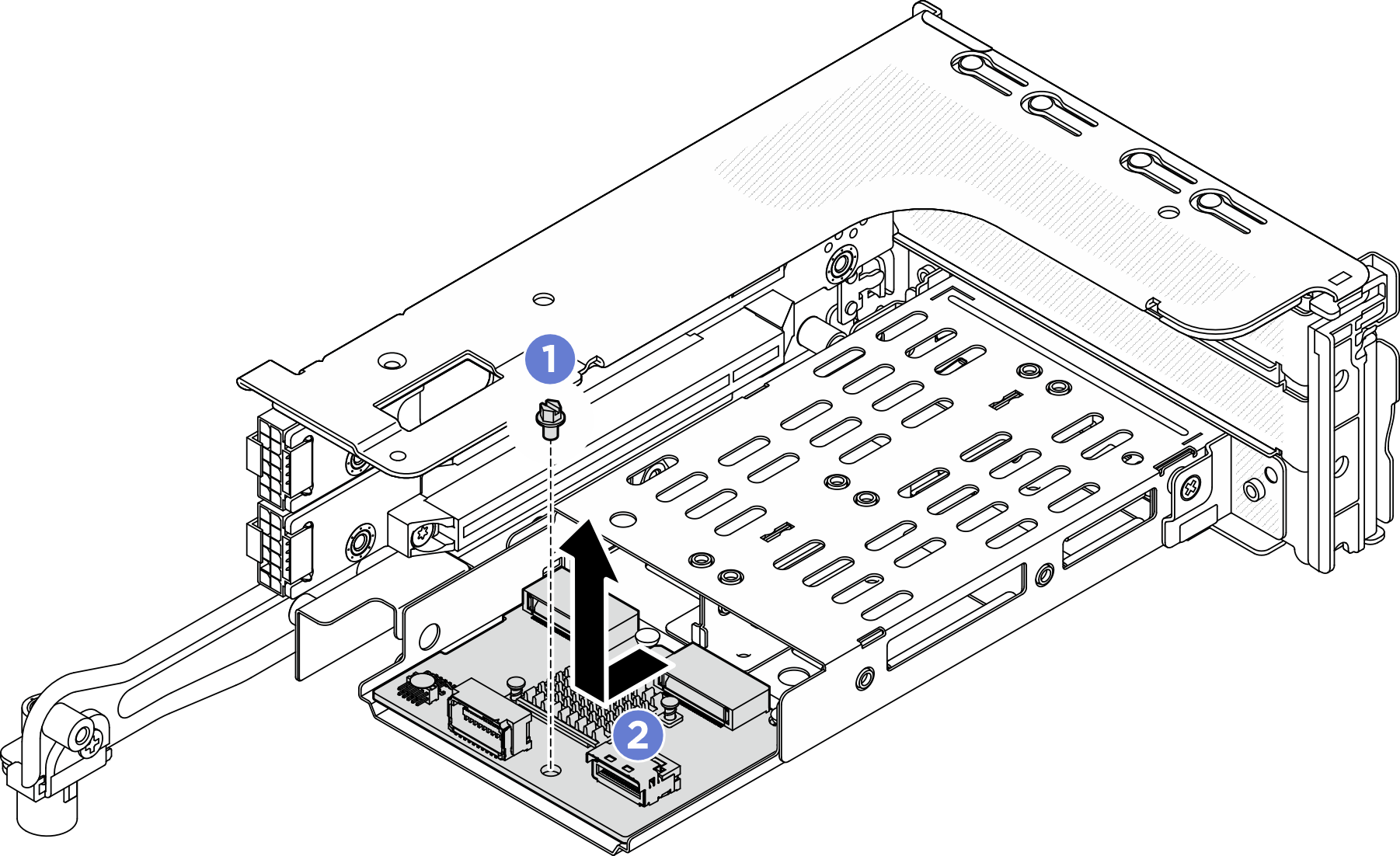

    Abbildung 2. Entfernen der M.2-Rückwandplatine vom 1FH-M.2-Adapterrahmen
    Removing the M.2 backplane from 1FH M.2 riser cage

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
