Снятие заднего отсека платы-адаптера Riser M.2 и объединительной панели дисков

В этом разделе приведены инструкции по снятию заднего отсека и объединительной панели для платы-адаптера Riser M.2.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Выполните подготовительные действия для этой задачи.
    1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Замена сервера.
    2. Снимите все блоки оперативно заменяемых дисков M.2, установленные с задней стороны сервера. См. раздел Снятие блока оперативно заменяемых дисков M.2.
    3. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
  2. Если задняя объединительная панель M.2 установлена в отсек платы-адаптера Riser M.2 3FH, выполните следующие действия:
    1. Отключите кабели платы-адаптера Riser, кабели адаптера PCIe, кабели питания и сигнальные кабели объединительной панели M.2 от блока материнской платы.
      Внимание
      Чтобы не повредить блок материнской платы, следуйте инструкциям в документе Прокладка внутренних кабелей при отключении кабелей от блока материнской платы.
    2. Снимите отсек платы-адаптера Riser M.2, в который установлена объединительная панель M.2. См. раздел Снятие заднего блока платы-адаптера Riser.
    3. Снимите все адаптеры PCIe, установленные в блоке платы-адаптера Riser. См. раздел Снятие заднего адаптера PCIe и платы-адаптера Riser.
  3. Если задняя объединительная панель M.2 установлена в отсек платы-адаптера Riser M.2 1FH, выполните следующие действия:
    1. Если применимо, снимите задний отсек для дисков и задний блок платы-адаптера Riser, которые находятся в верхней части отсека платы-адаптера 1FH M.2. См. разделы Замена заднего отсека для диска и Снятие заднего блока платы-адаптера Riser.
    2. Отключите кабели питания и сигнальные кабели объединительной панели M.2 от блока материнской платы; затем снимите отсек платы-адаптера 1FH M.2 с рамы. См. раздел Снятие заднего блока платы-адаптера Riser.
  4. Отключите кабели питания и сигнальные кабели объединительной панели M.2 от объединительной панели M.2.
  5. Снимите объединительную панель M.2 с отсека платы-адаптера Riser M.2.
    1. Ослабьте винт, удерживающий объединительную панель.
    2. Выдвиньте объединительную панель из отсека; затем поднимите объединительную панель, чтобы снять ее.

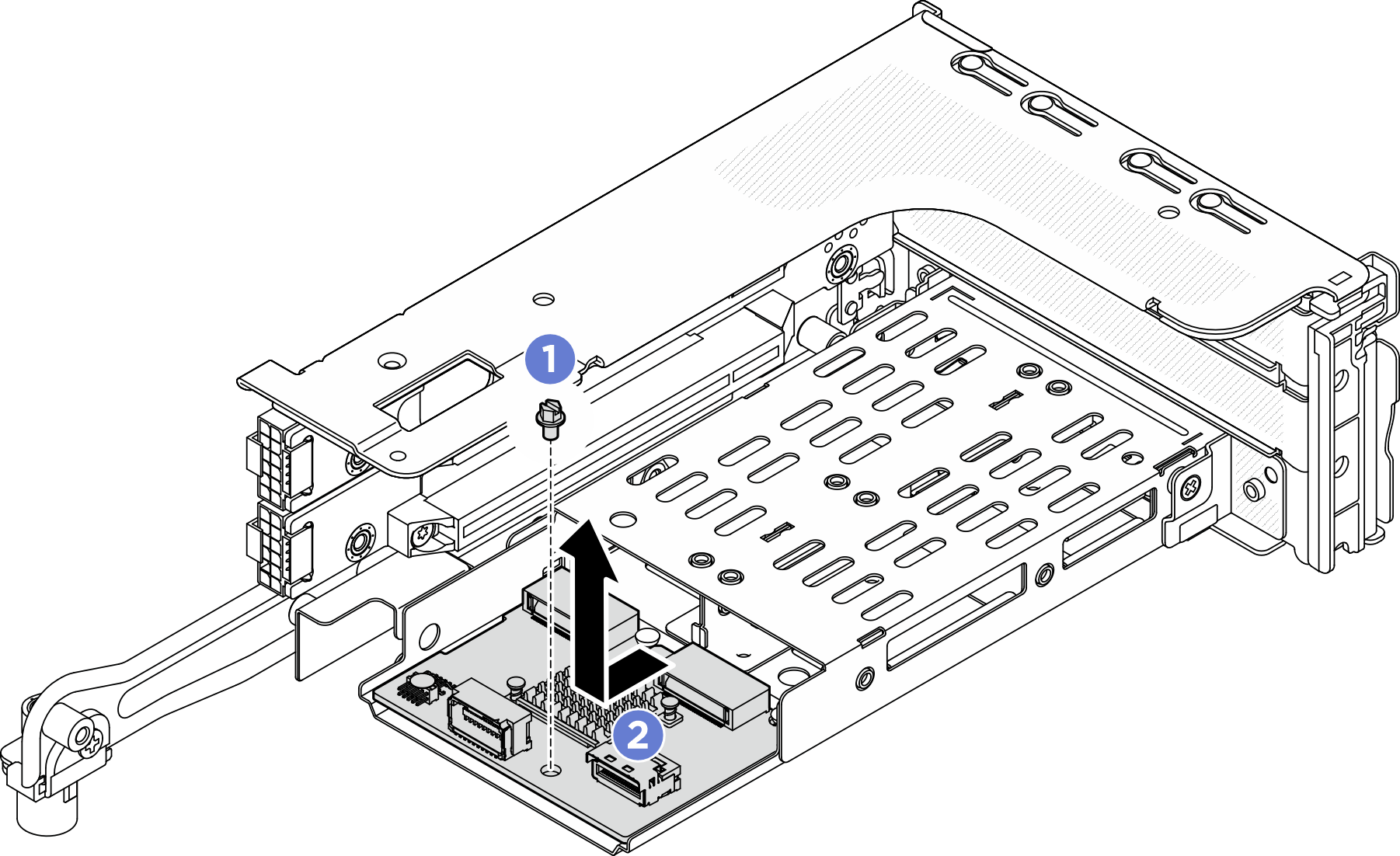

    Рис. 1. Снятие объединительной панели M.2 с отсека платы-адаптера Riser 3FH M.2
    Removing the M.2 backplane from 3FH M.2 riser cage

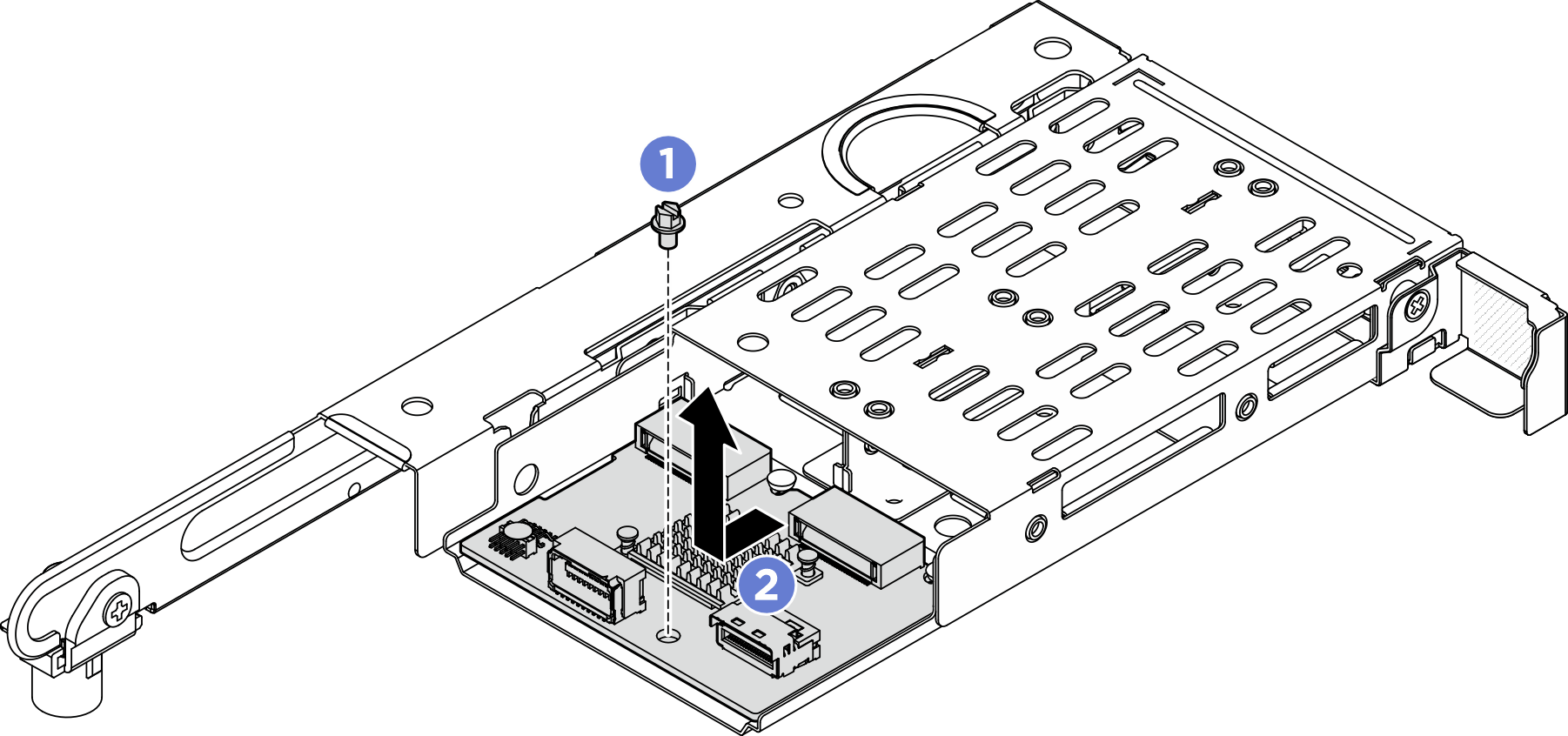

    Рис. 2. Снятие объединительной панели M.2 с отсека платы-адаптера Riser 1FH M.2
    Removing the M.2 backplane from 1FH M.2 riser cage

После завершения

При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
