Rimozione del telaio verticale e del backplane dell'unità M.2 posteriori

Seguire le istruzioni riportate in questa sezione per rimuovere il telaio verticale e il backplane dell'unità M.2 posteriori

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Prepararsi per questa attività.
    1. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Sostituzione del server.
    2. Rimuovere tutti gli assiemi delle unità M.2 hot-swap installati nella parte posteriore del server. Vedere Rimozione di un assieme dell'unità M.2 hot-swap.
    3. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
  2. Se il backplane M.2 posteriore è installato in un telaio verticale M.2 3FH, effettuare le seguenti operazioni:
    1. Scollegare i cavi della scheda verticale, i cavi dell'adattatore PCIe e i cavi di alimentazione e di segnale del backplane M.2 dall'assieme della scheda di sistema.
      Attenzione
      Per evitare di danneggiare l'assieme della scheda di sistema, assicurarsi di seguire le istruzioni riportate in Instradamento dei cavi interni quando si scollegano i cavi dall'assieme della scheda di sistema.
    2. Rimuovere il telaio verticale M.2 su cui è installato il backplane M.2. Vedere Rimozione di un assieme verticale posteriore.
    3. Rimuovere tutti gli adattatori PCIe installati nell'assieme verticale. Vedere Rimozione di un adattatore PCIe posteriore e scheda verticale.
  3. Se il backplane M.2 posteriore è installato in un telaio verticale M.2 1FH effettuare le seguenti operazioni:
    1. Se applicabile, rimuovere il telaio unità posteriore e l'assieme verticale posteriore che si trovano sulla parte superiore del telaio verticale M.2 1FH. Vedere Sostituzione del telaio dell'unità posteriore e Rimozione di un assieme verticale posteriore.
    2. Scollegare i cavi di alimentazione e di segnale del backplane M.2 dall'assieme della scheda di sistema; quindi, rimuovere il telaio verticale M.2 1FH dallo chassis. Vedere Rimozione di un assieme verticale posteriore.
  4. Scollegare i cavi di alimentazione e di segnale del backplane M.2 dal backplane M.2.
  5. Rimuovere il backplane M.2 dal telaio verticale M.2.
    1. Allentare la vite che fissa il backplane.
    2. Far scorrere il backplane allontanandolo dal telaio; quindi sollevare il backplane per rimuoverlo.

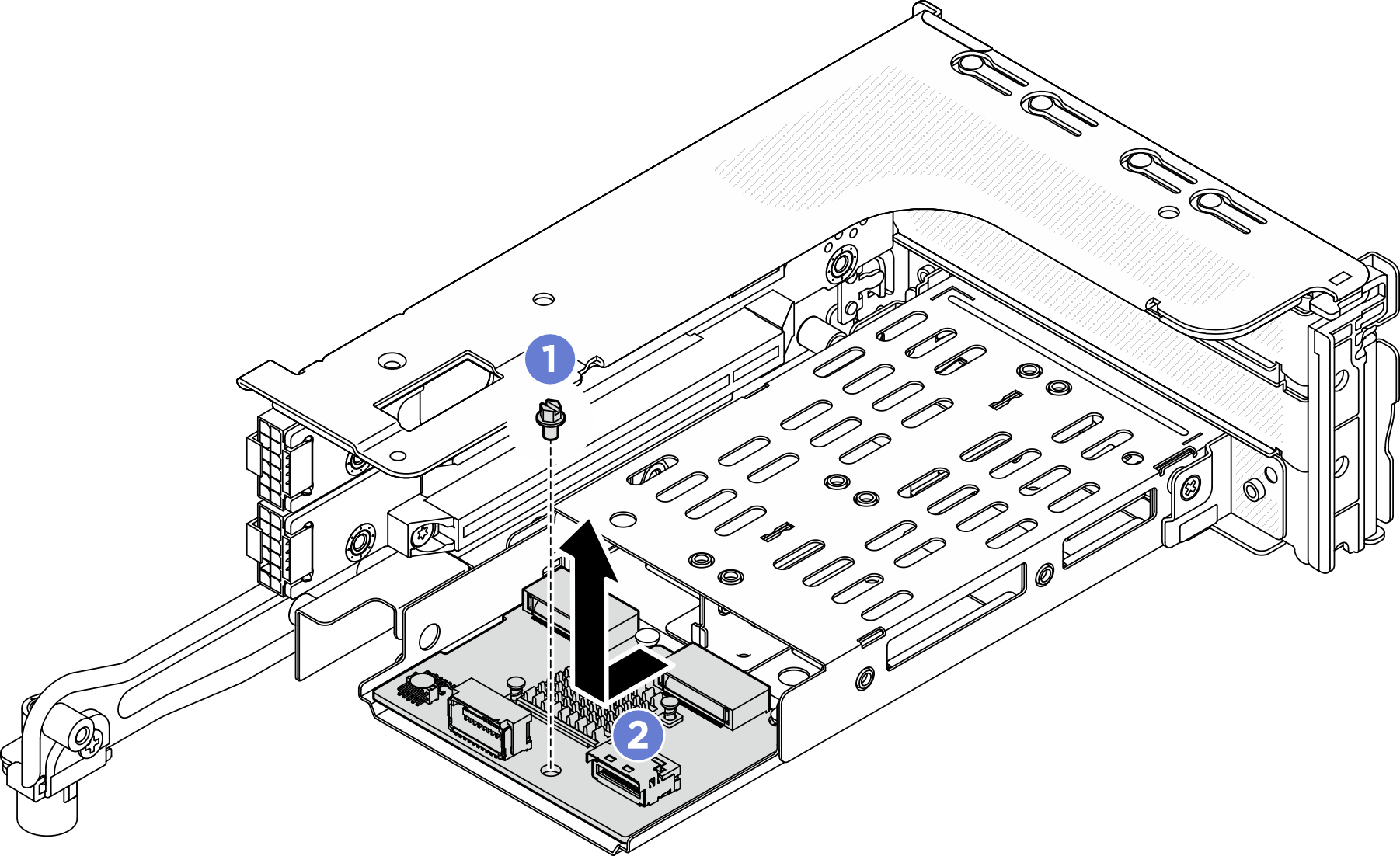

    Figura 1. Rimozione del backplane M.2 dal telaio verticale M.2 3FH.
    Removing the M.2 backplane from 3FH M.2 riser cage

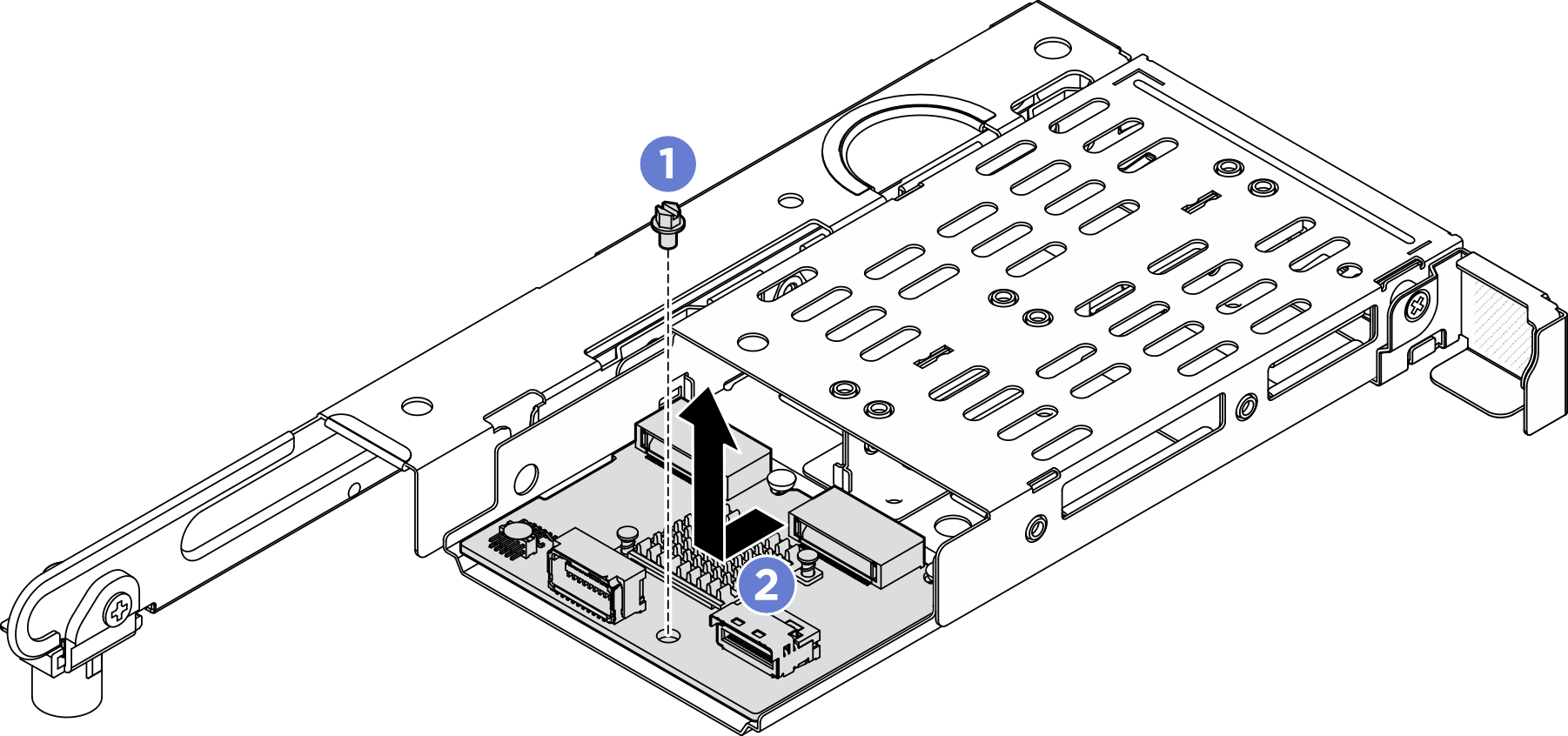

    Figura 2. Rimozione del backplane M.2 dal telaio verticale M.2 1FH
    Removing the M.2 backplane from 1FH M.2 riser cage

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
