Rimozione di un assieme dell'unità M.2 hot-swap

Seguire le istruzioni riportate in questa sezione per rimuovere un assieme dell'unità M.2 hot-swap.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Per garantire un adeguato raffreddamento del sistema, evitare di utilizzare il server per più di due minuti senza un'unità o un elemento di riempimento installato in ciascun vano.

  • Se è necessario rimuovere una o più unità SSD NVMe, è consigliabile disabilitarle preventivamente tramite il sistema operativo.

  • Prima di rimuovere o apportare modifiche alle unità, ai controller delle unità (compresi i controller integrati sulla scheda di sistema), ai backplane delle unità o ai cavi delle unità, effettuare un backup di tutti i dati importanti memorizzati sulle unità.

  • Prima di rimuovere un qualsiasi componente di un array RAID (ad esempio, unità, scheda RAID), effettuare un backup di tutte le informazioni sulla configurazione RAID.

Procedura

  1. Rimuovere un assieme dell'unità M.2 hot-swap.
    1. Far scorrere il fermo di rilascio per sbloccare la maniglia.
    2. Ruotare la maniglia in posizione di apertura.
    3. Afferrare la maniglia ed estrarre l'assieme dell'unità dal relativo vano.

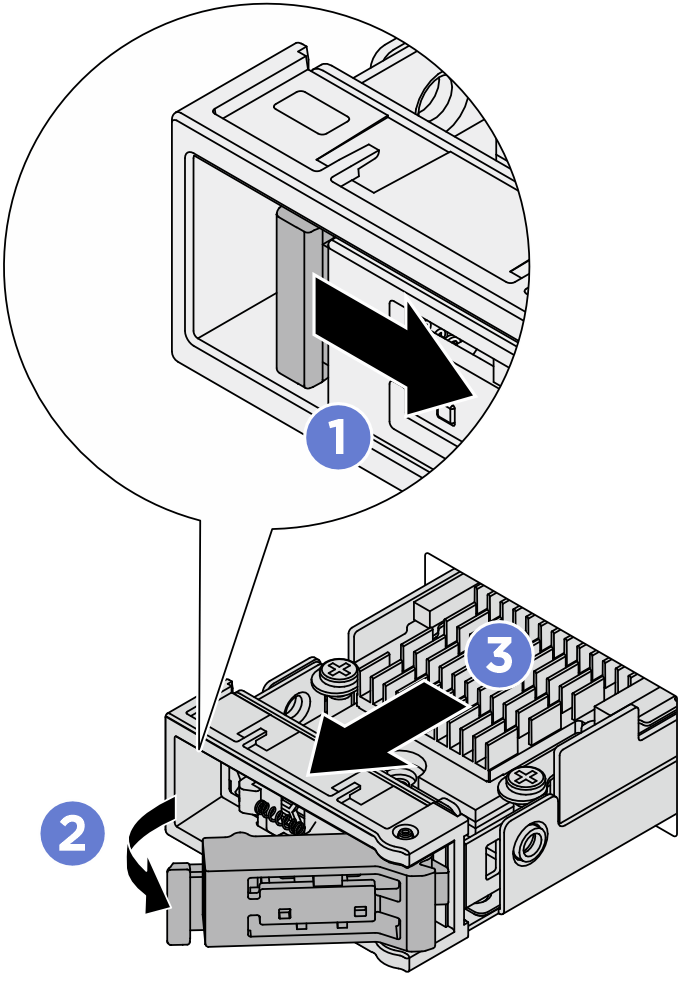

    Figura 1. Rimozione di un assieme dell'unità M.2 hot-swap
    Removing a hot-swap M.2 drive assembly
  2. Installare quanto prima un vassoio dell'unità o un assieme dell'unità sostitutivo.
    1. Per installare un assieme dell'unità sostitutivo, vedere Installazione di un assieme dell'unità M.2 hot-swap.
    2. Se non è necessario installare alcun assieme dell'unità sostitutivo, installare un vassoio dell'unità nel vano dell'unità vuoto per garantire un adeguato raffreddamento del sistema. Per separare il vassoio dell'unità dall'assieme dell'unità M.2 hot-swap, vedere Smontaggio di un assieme dell'unità M.2.

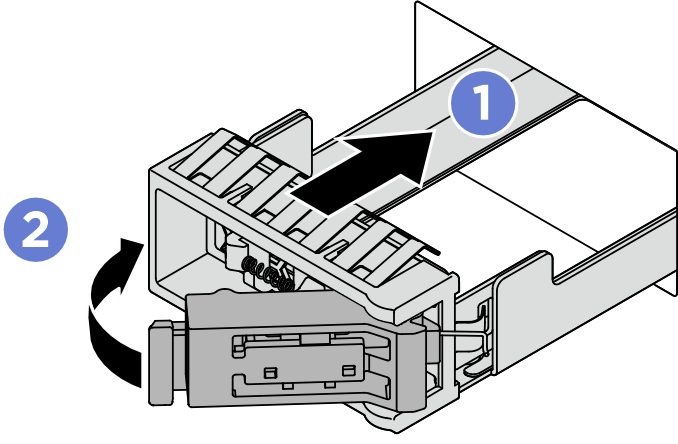

      Figura 2. Installazione di un vassoio dell'unità M.2
      Installing an M.2 drive tray
      • Assicurarsi che la maniglia sia in posizione di apertura. Quindi allineare il vassoio alle guide di scorrimento nel vano e spingerlo delicatamente nel vano finché non si blocca.
      • Ruotare la maniglia nella posizione di chiusura completa, finché il fermo della maniglia non scatta in posizione.

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
