Снятие блока оперативно заменяемых дисков M.2

В этом разделе приведены инструкции по снятию блока оперативно заменяемых дисков M.2.

Об этой задаче

Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Чтобы обеспечить достаточное охлаждение системы, не используйте сервер в течение более двух минут без установленных во все отсеки дисков или заглушек.

  • Если необходимо снять один или несколько твердотельных дисков NVMe, рекомендуется сначала выключить их в операционной системе.

  • Перед снятием или внесением изменений в диски, контроллеры дисков (включая контроллеры, встроенные в материнскую плату), объединительные панели дисков и кабели дисков создайте резервную копию всех важных данных, хранящихся на дисках.

  • Перед извлечением любого компонента массива RAID (диск, карта RAID и т. д.) создайте резервную копию всей информации о конфигурации RAID.

Процедура

  1. Снимите блок оперативно заменяемых дисков M.2.
    1. Переместите защелку, чтобы разблокировать ручку.
    2. Поверните ручку в открытое положение.
    3. Возьмитесь за ручку и вытащите блок дисков из отсека.

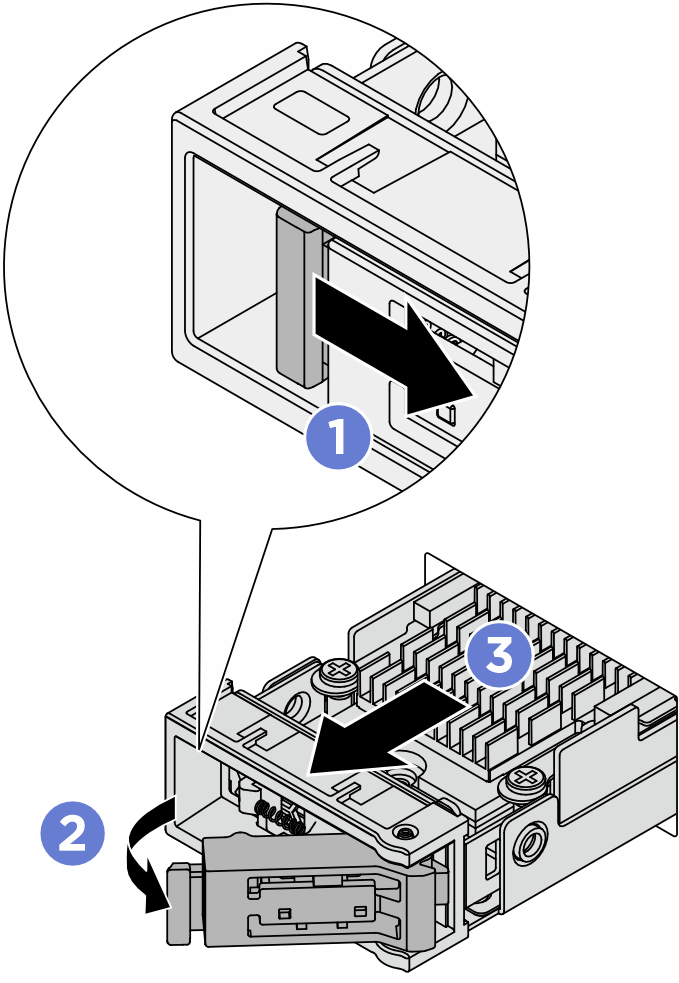

    Рис. 1. Снятие блока оперативно заменяемых дисков M.2
    Removing a hot-swap M.2 drive assembly
  2. Установите лоток для дисков или сменный блок дисков как можно быстрее.
    1. Чтобы установить сменный блок дисков, ознакомьтесь с инструкциями в разделе Установка блока оперативно заменяемых дисков M.2.
    2. Если сменный блок дисков устанавливать не требуется, установите лоток для дисков в свободный отсек для дисков для надлежащего охлаждения системы. Сведения об отделении лотка для дисков от блока оперативно заменяемых дисков M.2 см. в разделе Разборка блока диска M.2.

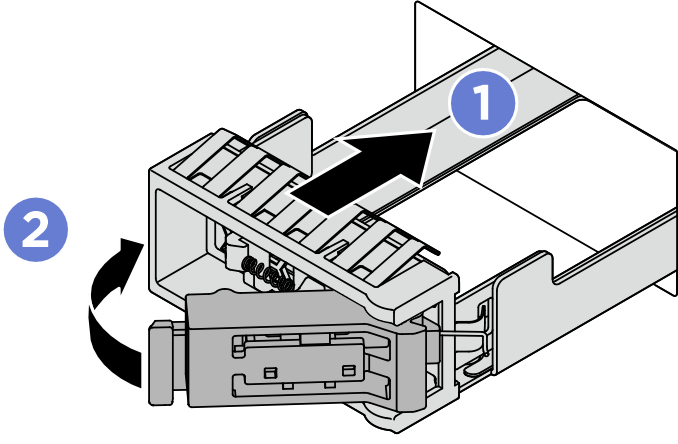

      Рис. 2. Установки лотка для дисков M.2
      Installing an M.2 drive tray
      • Убедитесь, что ручка находится в открытом положении. Затем совместите лоток с направляющими в отсеке и аккуратно вставьте лоток в отсек до упора.
      • Установите ручку в полностью закрытое положение, повернув ее до щелчка.

После завершения

При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
