ホット・スワップ M.2 ドライブ・アセンブリーの取り外し

ホット・スワップ M.2 ドライブ・アセンブリーを取り外すには、このセクションの説明に従ってください。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • システム冷却を確実にするために、各ベイにドライブか、またはフィラーを取り付けない状態で、2 分以上サーバーを動作させないでください。

  • 1 つ以上の NVMe ソリッド・ステート・ドライブを取り外す場合は、オペレーティング・システムを使用して事前に無効にすることをお勧めします。

  • ドライブ、ドライブ・コントローラー (システム・ボードに組み込まれたコントローラーを含む)、ドライブ・バックプレーン、またはドライブ・ケーブルを取る外す、あるいは変更する前に、ドライブに保管されているすべての重要なデータのバックアップを取ってください。

  • RAID アレイのいずれかのコンポーネント (ドライブ、RAID カードなど) を取り外す前には、すべての RAID 構成情報をバックアップしてください。

手順

  1. ホット・スワップ M.2 ドライブ・アセンブリーを取り外します。
    1. リリース・ラッチをスライドさせてハンドルのロックを解除します。
    2. ハンドルをオープン位置まで回転させます。
    3. ハンドルをつかんで、ドライブ・アセンブリーをドライブ・ベイから引き出します。

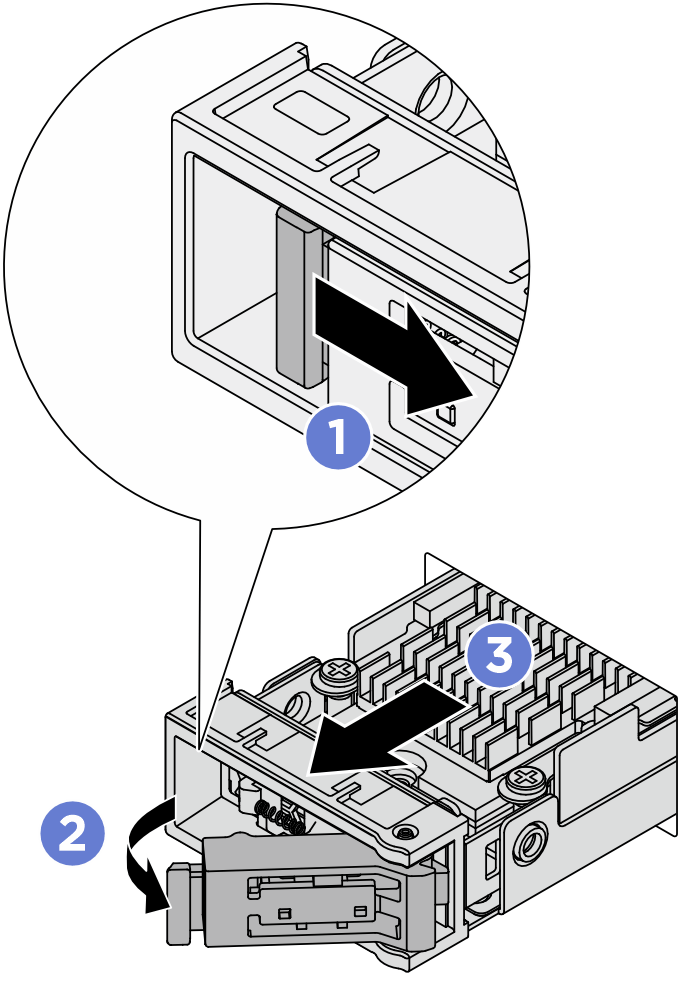

    図 1. ホット・スワップ M.2 ドライブ・アセンブリーの取り外し
    Removing a hot-swap M.2 drive assembly
  2. できるだけ早くドライブ・トレイまたは交換用ドライブ・アセンブリーを取り付けます。
    1. 交換用ドライブ・アセンブリーを取り付けるには、ホット・スワップ M.2 ドライブ・アセンブリーの取り付けを参照してください。
    2. 交換用ドライブ・アセンブリーを取り付けない場合は、システムが十分に冷却されるように、ドライブ・トレイを空のドライブ・ベイに取り付けます。ドライブ・トレイをホット・スワップ M.2 ドライブ・アセンブリーから分離するには、M.2 ドライブ・アセンブリーの分解を参照してください。

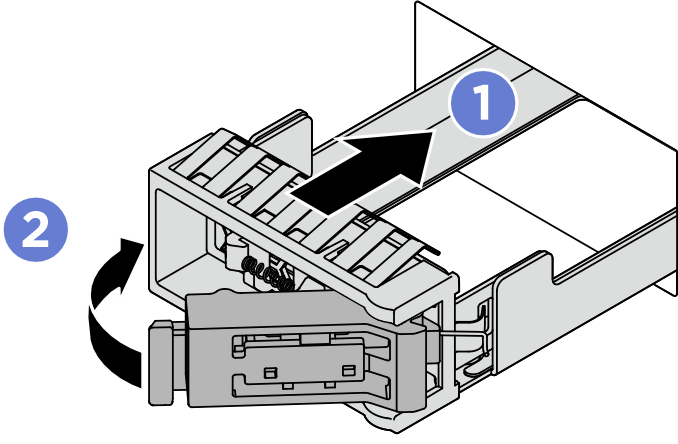

      図 2. M.2 ドライブ・トレイの取り付け
      Installing an M.2 drive tray
      • ハンドルが開くの位置になっていることを確認します。次に、トレイをベイ内のガイド・レールに合わせ、トレイが止まるまでトレイをベイに静かに押し込みます。
      • カチッと音が鳴るまでハンドルを回転させ、閉じるの位置にします。

完了したら

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
