卸下热插拔 M.2 硬盘组合件

按照本节中的说明卸下热插拔 M.2 硬盘组合件。

关于本任务

注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 为确保系统充分散热,在有插槽未安装硬盘或填充件的情况下,请勿使服务器运行超过两分钟。

  • 如果要卸下一个或多个 NVMe 固态硬盘,建议先在操作系统中将其禁用。

  • 在对硬盘、硬盘控制器(包括集成在主板上的控制器)、硬盘背板或硬盘线缆进行拆卸或做出更改之前,请备份硬盘上存储的所有重要数据。

  • 在卸下 RAID 阵列的任何组件(硬盘、RAID 卡等)之前,请备份所有 RAID 配置信息。

过程

  1. 卸下热插拔 M.2 硬盘组合件。
    1. 滑动释放滑锁以使手柄解锁。
    2. 将手柄旋转到打开位置。
    3. 握住手柄,将硬盘组合件从硬盘插槽中抽出。

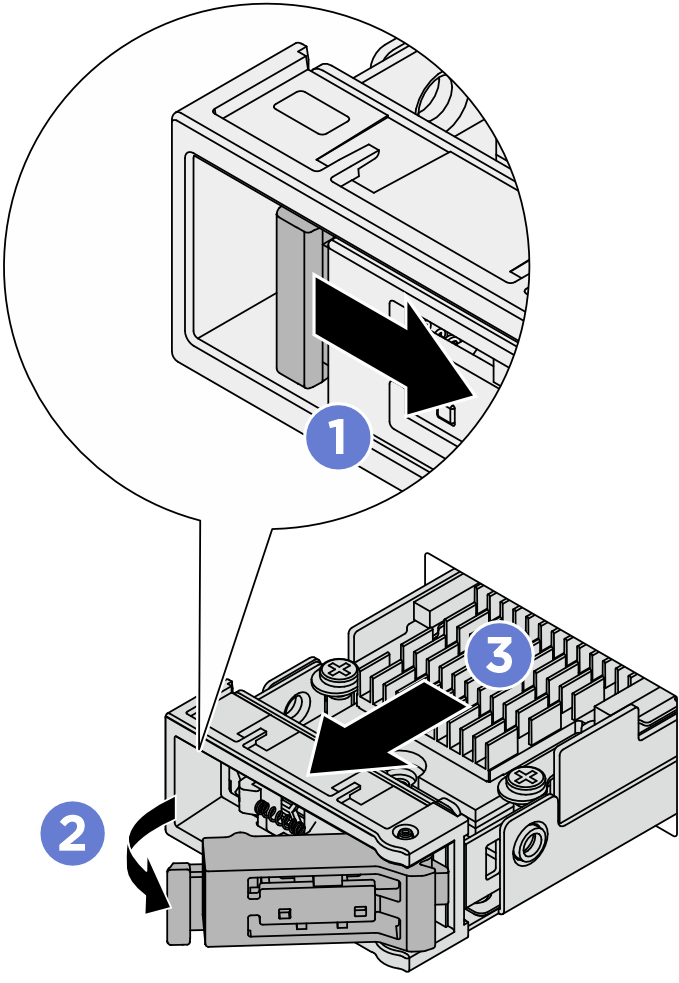

    图 1. 卸下热插拔 M.2 硬盘组合件
    Removing a hot-swap M.2 drive assembly
  2. 应尽快安装硬盘托盘或替换的硬盘组合件。
    1. 要安装替换硬盘组合件,请参阅安装热插拔 M.2 硬盘组合件
    2. 如果不安装替换硬盘组合件,请在空置的硬盘插槽中安装硬盘托盘,以便系统充分散热。要将硬盘托盘与热插拔 M.2 硬盘组合件分开,请参阅拆卸 M.2 硬盘组合件

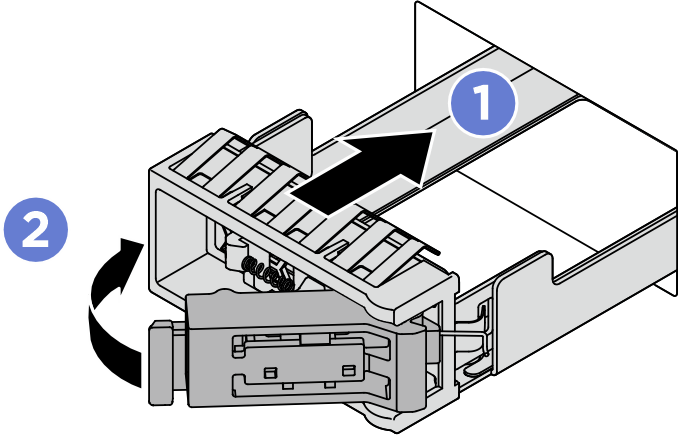

      图 2. 安装 M.2 硬盘托盘
      Installing an M.2 drive tray
      • 确保手柄处于打开位置。然后,将托盘与插槽中的导轨对齐,将托盘轻轻推入插槽,直至托盘无法再深入为止。
      • 将手柄旋转至完全闭合位置,直至手柄滑锁发出“咔嗒”一声。

完成之后

如果要求您退回组件或可选设备,请按照所有包装说明进行操作,并使用装运时提供给您的所有包装材料。
