拆卸 M.2 硬盘组合件

按照本节中的说明拆卸 M.2 硬盘组合件。

关于本任务

注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源,然后拔下电源线和所有外部线缆。请参阅关闭服务器电源

  • 为避免静电导致的系统中止和数据丢失,请在安装前将容易被静电损坏的组件放在防静电包装中,并在操作设备时使用静电释放腕带或其他接地系统。

过程

  1. 从机箱上卸下热插拔 M.2 硬盘组合件。请参阅卸下热插拔 M.2 硬盘组合件
  2. 从插转卡上卸下 M.2 硬盘及散热器。

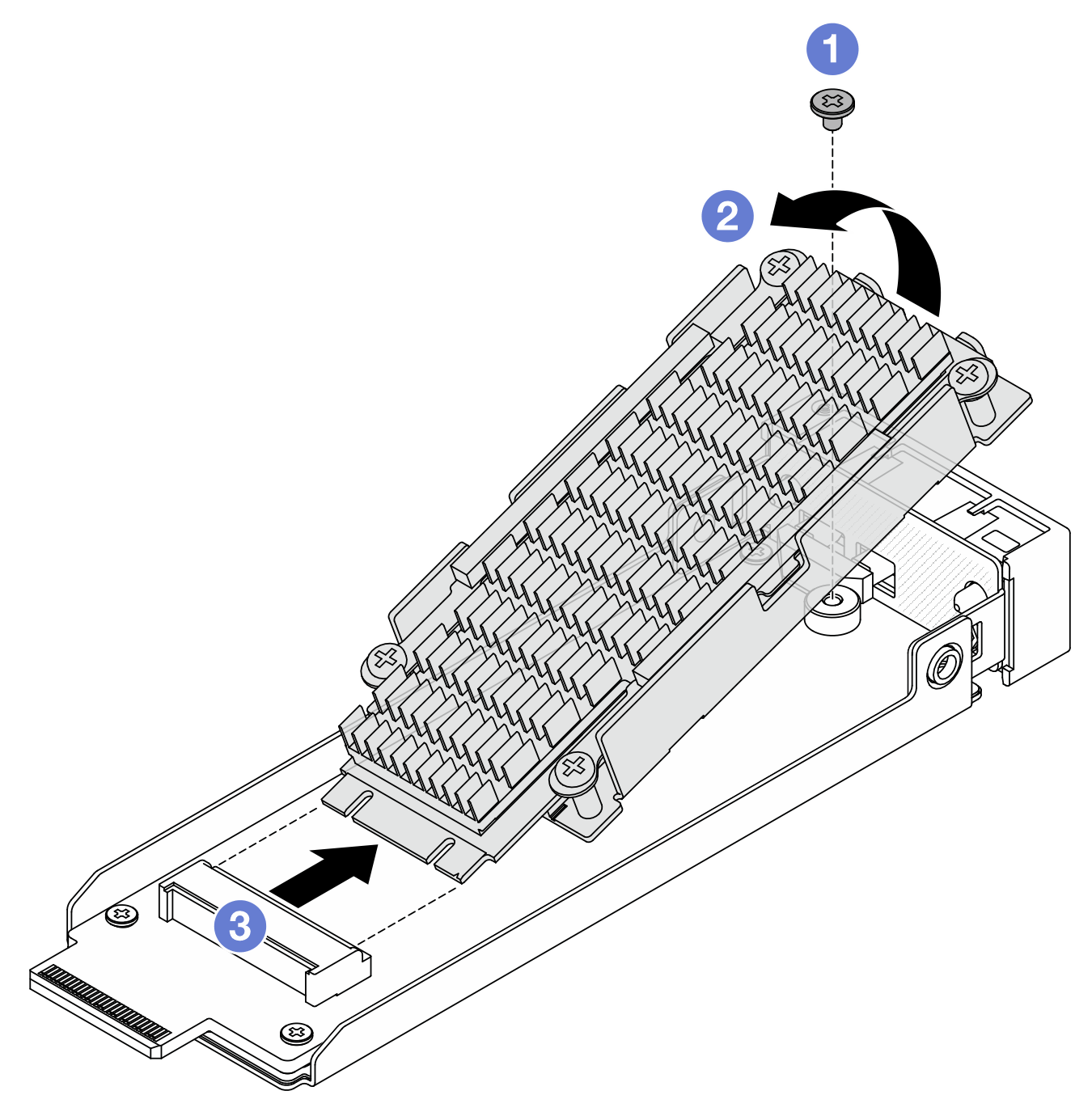

    图 1. 卸下 M.2 硬盘及散热器

    1. 松开固定 M.2 硬盘的一颗螺钉。
    2. 如上图所示抬起硬盘的一端。
    3. 从插转卡插槽中取下 M.2 硬盘。
  3. 卸下 M.2 插转卡。

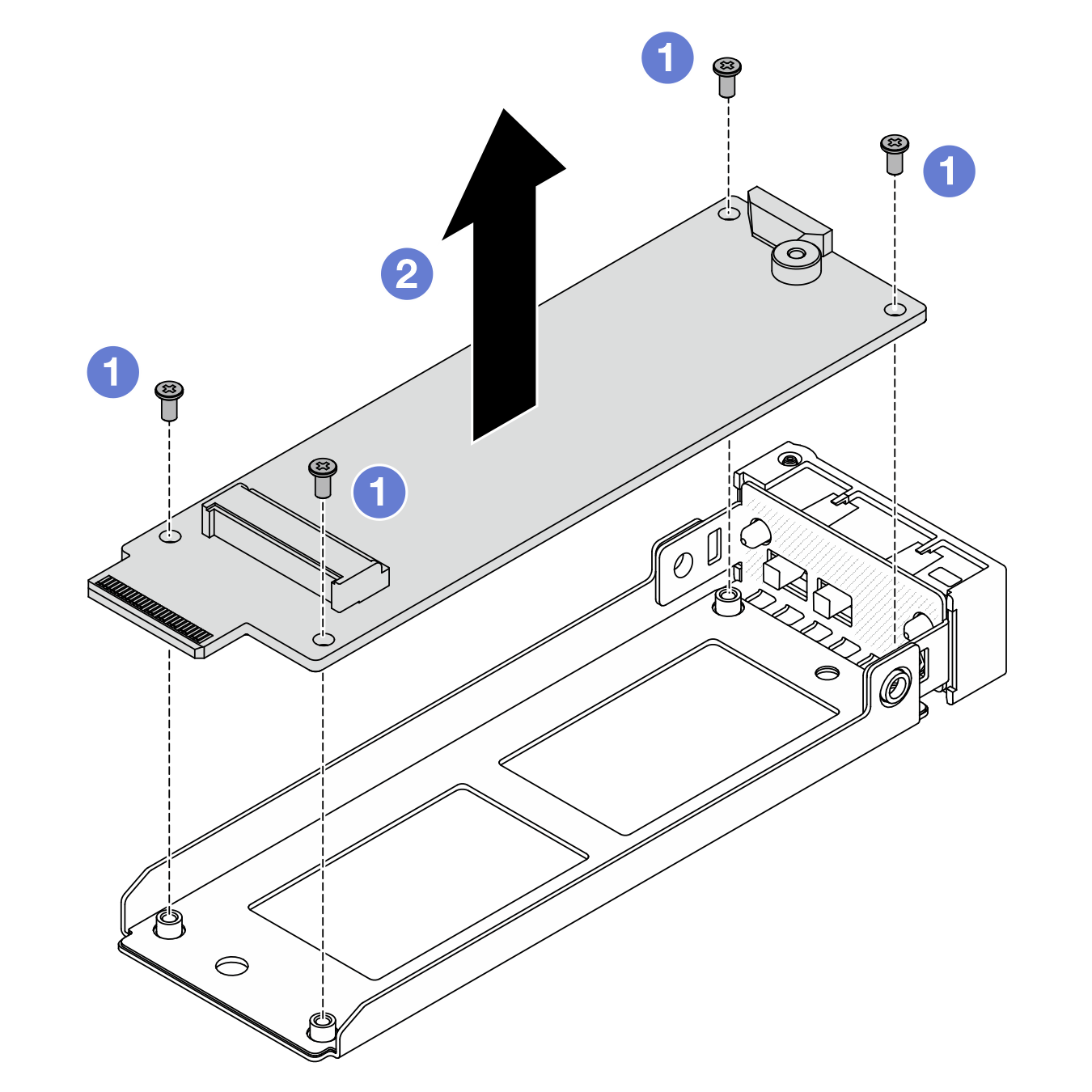

    图 2. 卸下 M.2 插转卡

    1. 松开固定 M.2 插转卡的四颗螺钉。
    2. 将插转卡从托盘上提起。
  4. 如有必要,请将 M.2 硬盘和散热器分开。
    一旦散热器和底板与 M.2 硬盘分离,用过的导热垫将不可重复使用。如果要重复使用散热器和底板,请清理导热垫残留物并贴上新的导热垫。

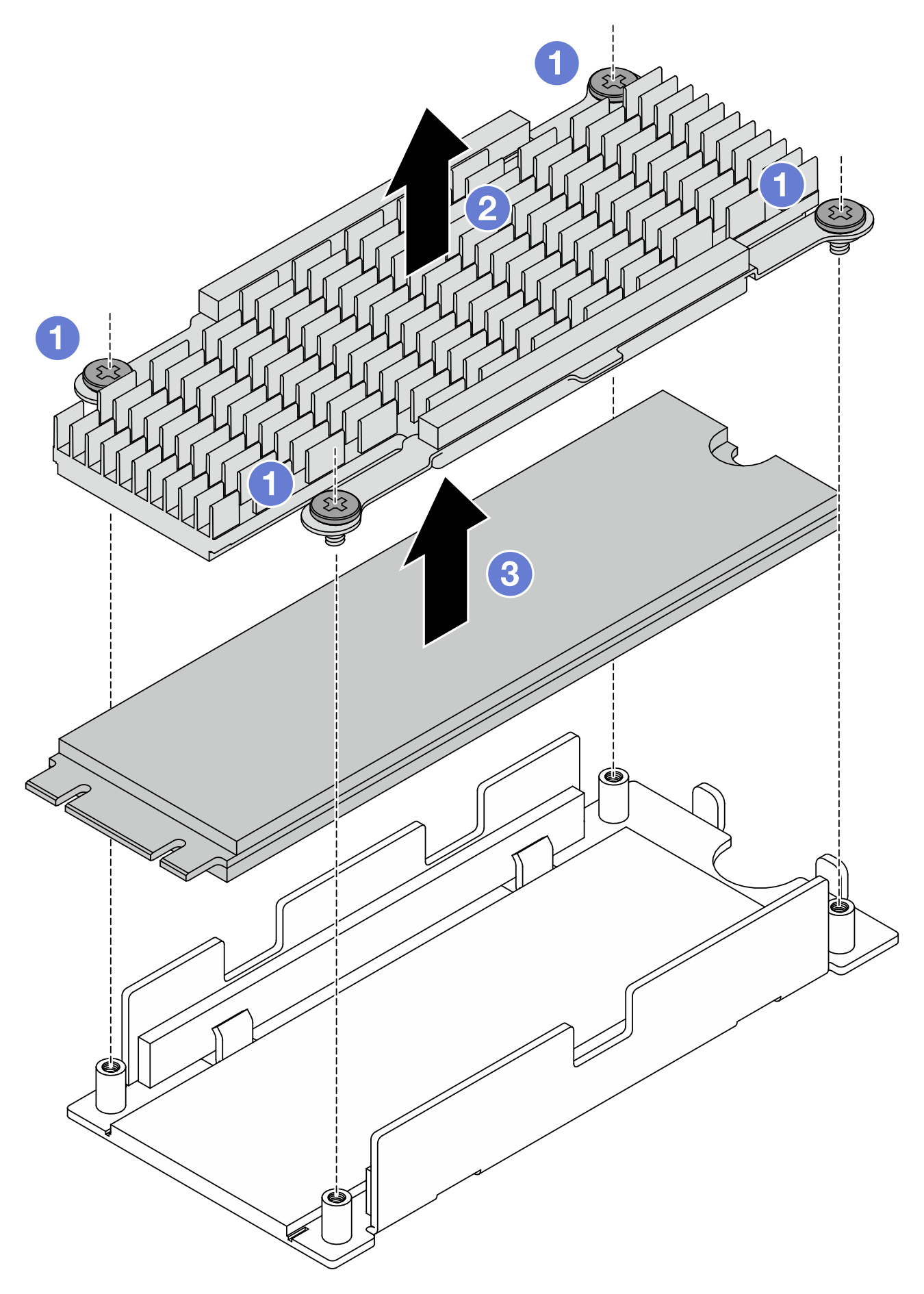

    图 3. 卸下 M.2 硬盘

    1. 松开固定散热器的四颗螺钉。
    2. 将散热器从底板上提起。
    3. 将硬盘从底板上提起。
  5. 如果底板和散热器需要重复使用,请清理导热垫的残留物。

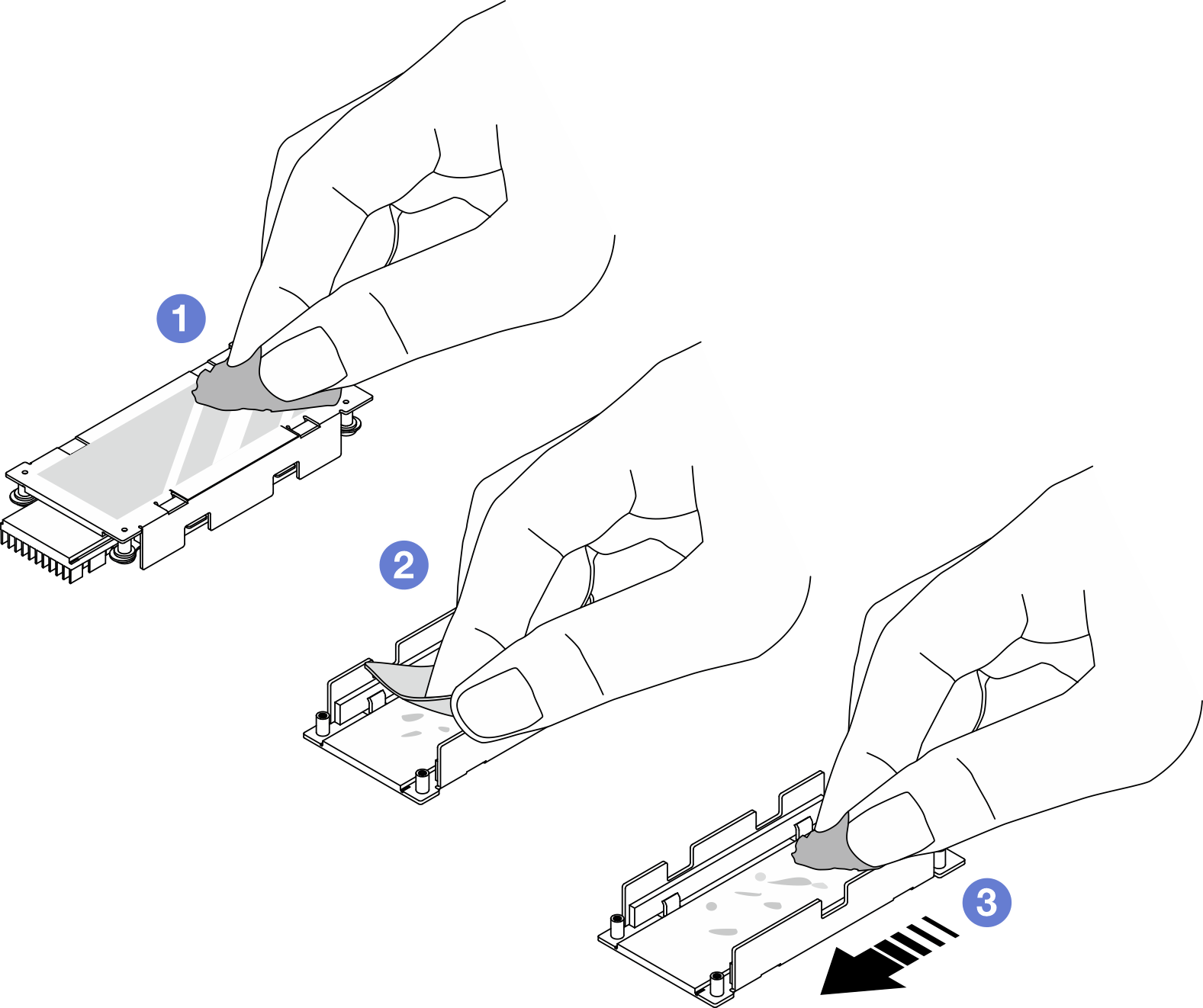

    图 4. 清洁散热器和底板

    1. 用酒精清洁垫清理散热器背面的导热垫残留物。
    2. 撕下底板上的导热垫。
    3. 用酒精清洁布朝同一方向擦拭,以清理残留物。

完成之后

如果要求您退回组件或可选设备,请按照所有包装说明进行操作,并使用装运时提供给您的所有包装材料。
