Desmontar um conjunto de unidade M.2

Siga as instruções nesta seção para desmontar um conjunto de unidade M.2.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Remova o conjunto de unidade hot-swap M.2 do chassi. Consulte Remover um conjunto de unidade M.2 hot-swap.
  2. Remova a unidade M.2 com dissipador de calor da placa de interposição.

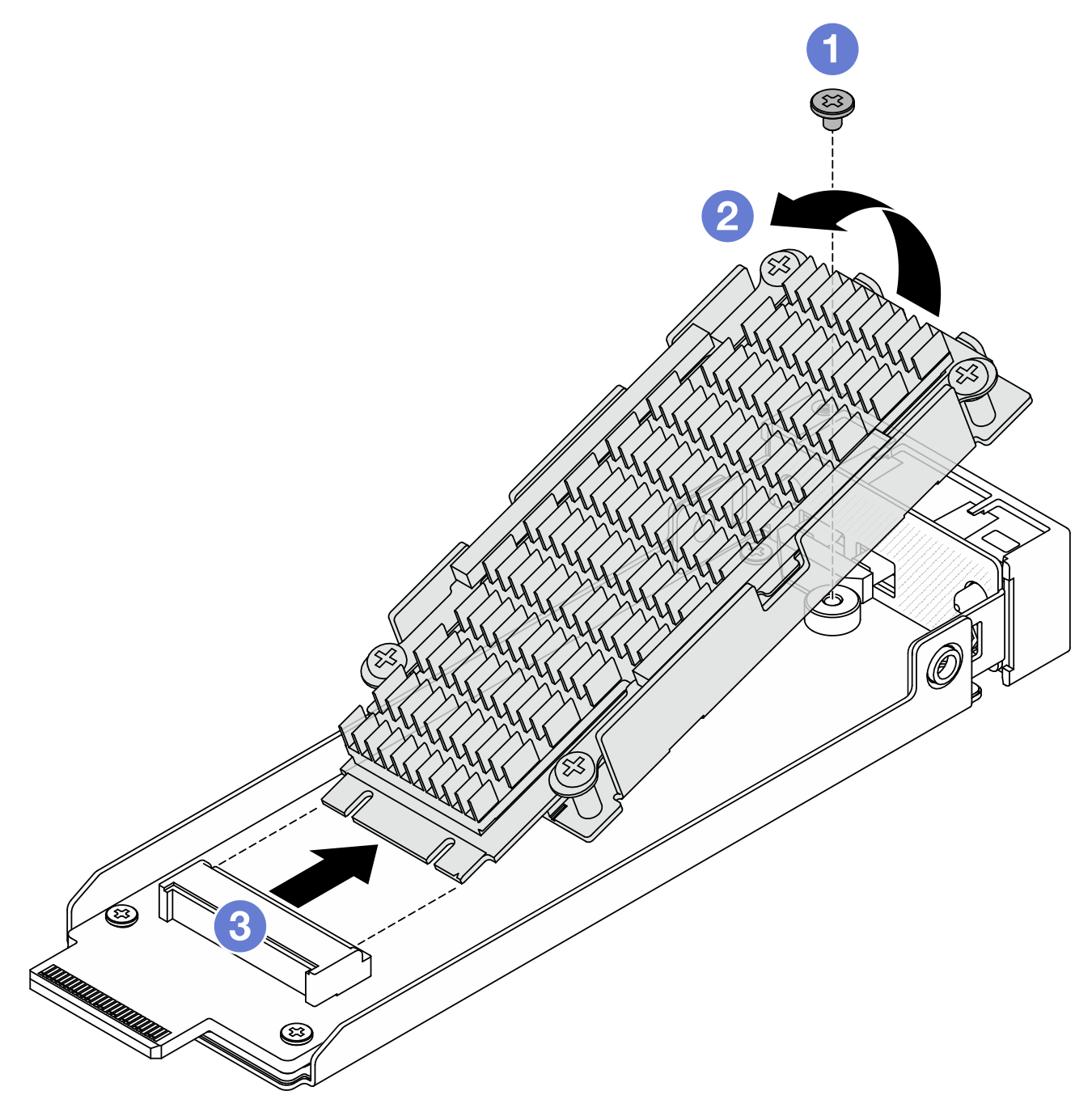

    Figura 1. Remover a unidade M.2 com dissipador de calor

    1. Solte um parafuso que prende a unidade M.2.
    2. Levante um lado da unidade conforme ilustrado acima.
    3. Remova a unidade M.2 do slot da placa de interposição.
  3. Remova a placa de interposição M.2.

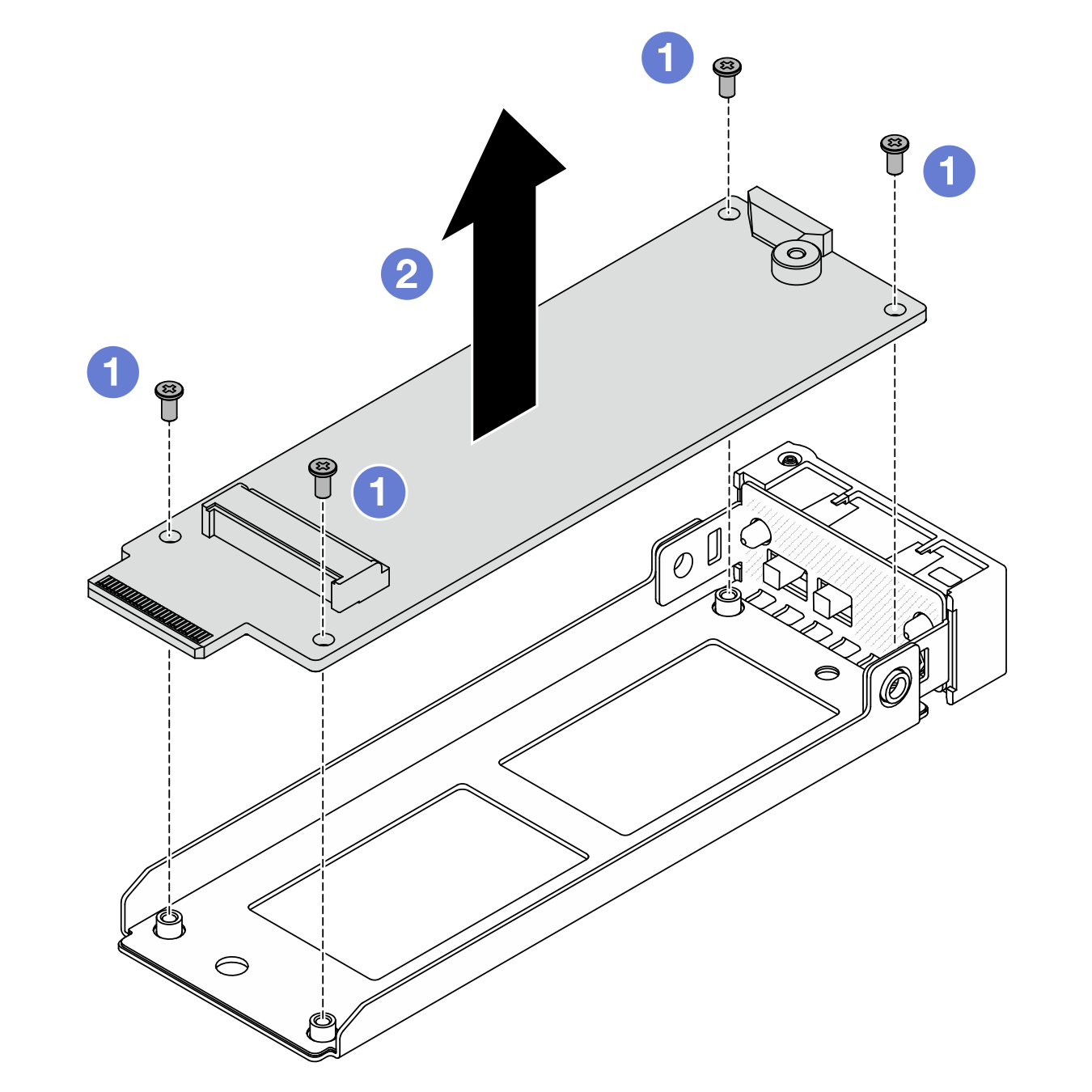

    Figura 2. Removendo a placa de interposição M.2

    1. Solte os quatro parafusos que prendem a placa de interposição M.2.
    2. Levante a placa de interposição da bandeja.
  4. Se necessário, separe a unidade M.2 e o dissipador de calor.
    Nota
    Depois que o dissipador de calor e a placa inferior estiverem separados da unidade M.2, os painéis térmicos utilizados não serão reutilizáveis. Se o dissipador de calor e a placa inferior forem reutilizados, limpe o resíduo do painel térmico e aplique painéis novos.

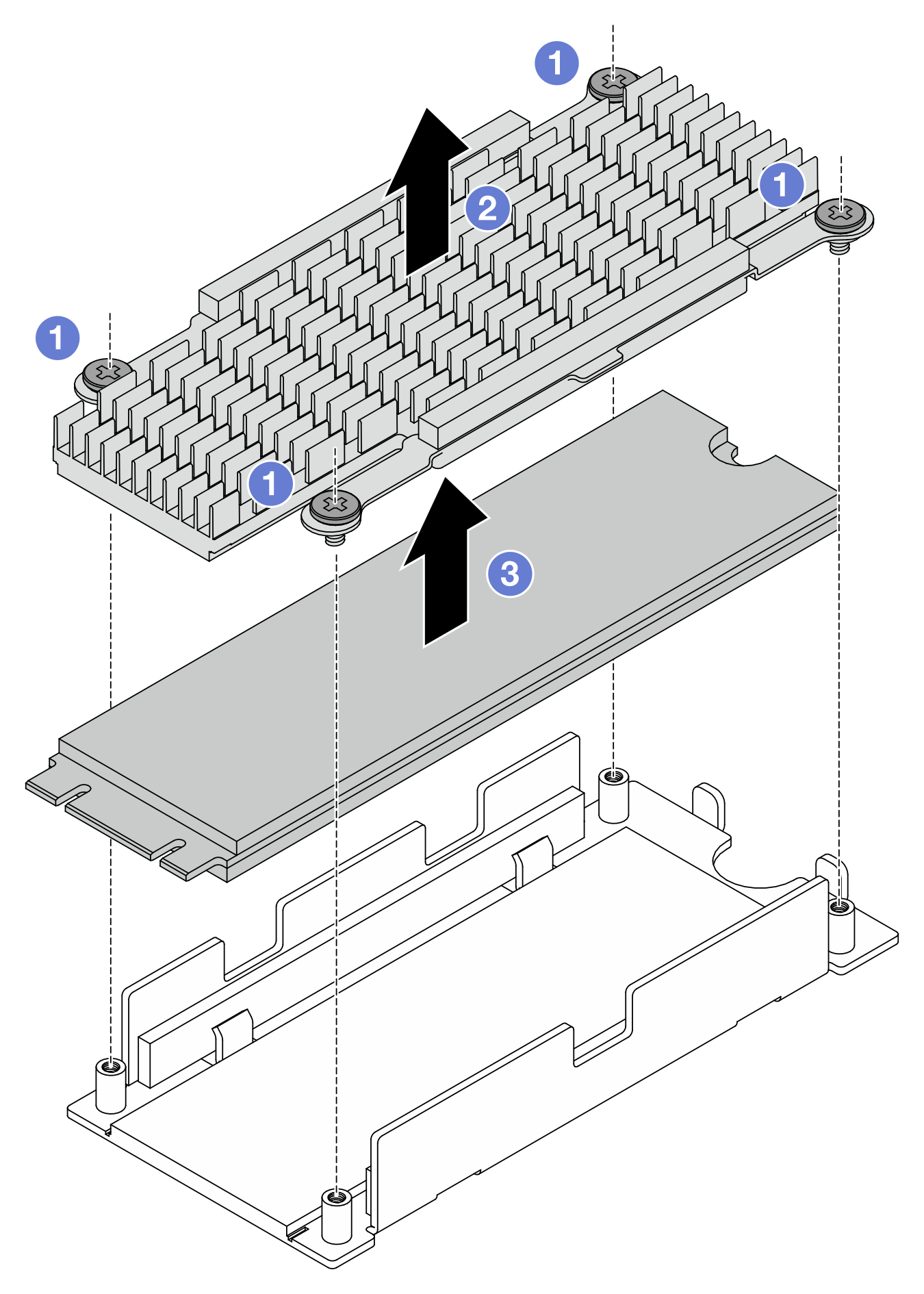

    Figura 3. Removendo a unidade M.2

    1. Solte os quatro parafusos que prendem o dissipador de calor.
    2. Levante o dissipador de calor da placa inferior.
    3. Levante a unidade da placa inferior.
  5. Se a placa inferior e o dissipador de calor forem reutilizados, limpe o resíduo dos painéis térmicos.

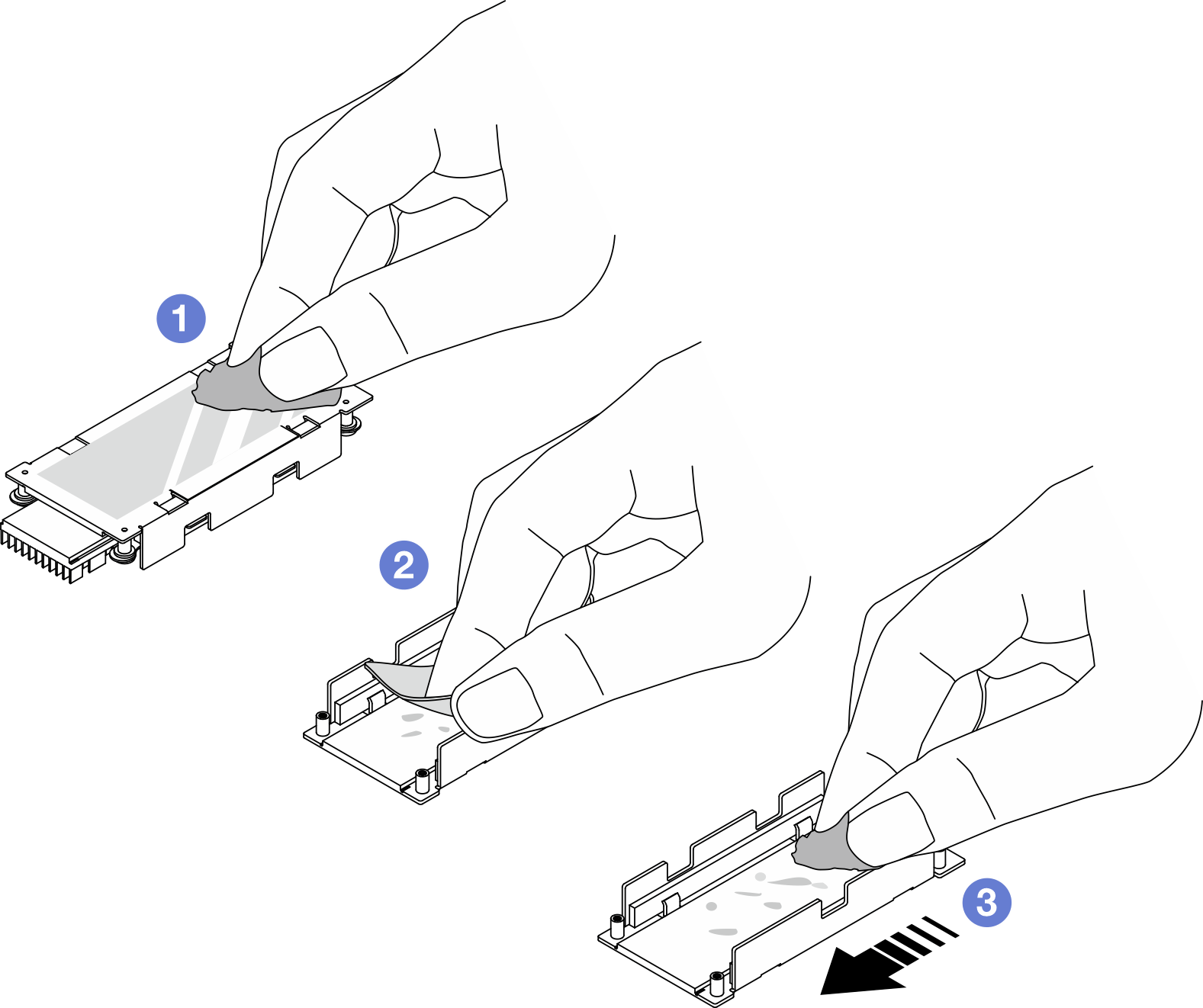

    Figura 4. Limpeza do dissipador de calor e da placa inferior

    1. Limpe o resíduo do painel térmico na parte de trás do dissipador de calor com um lenço de limpeza com álcool.
    2. Retire o painel térmico na placa inferior.
    3. Limpe o resíduo deslizando com uma toalha de limpeza com álcool em uma direção.

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
