Démontage d'un bloc d'unités M.2

Suivez les instructions de cette section pour démonter un assemblage d'unités M.2.

À propos de cette tâche

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Retirez l’unité M.2 remplaçable à chaud du châssis. Pour plus d'informations, voir Retrait d'un bloc d'unités M.2 remplaçables à chaud.
  2. Retirez l’unité M.2 avec le dissipateur thermique de l’interposeur.

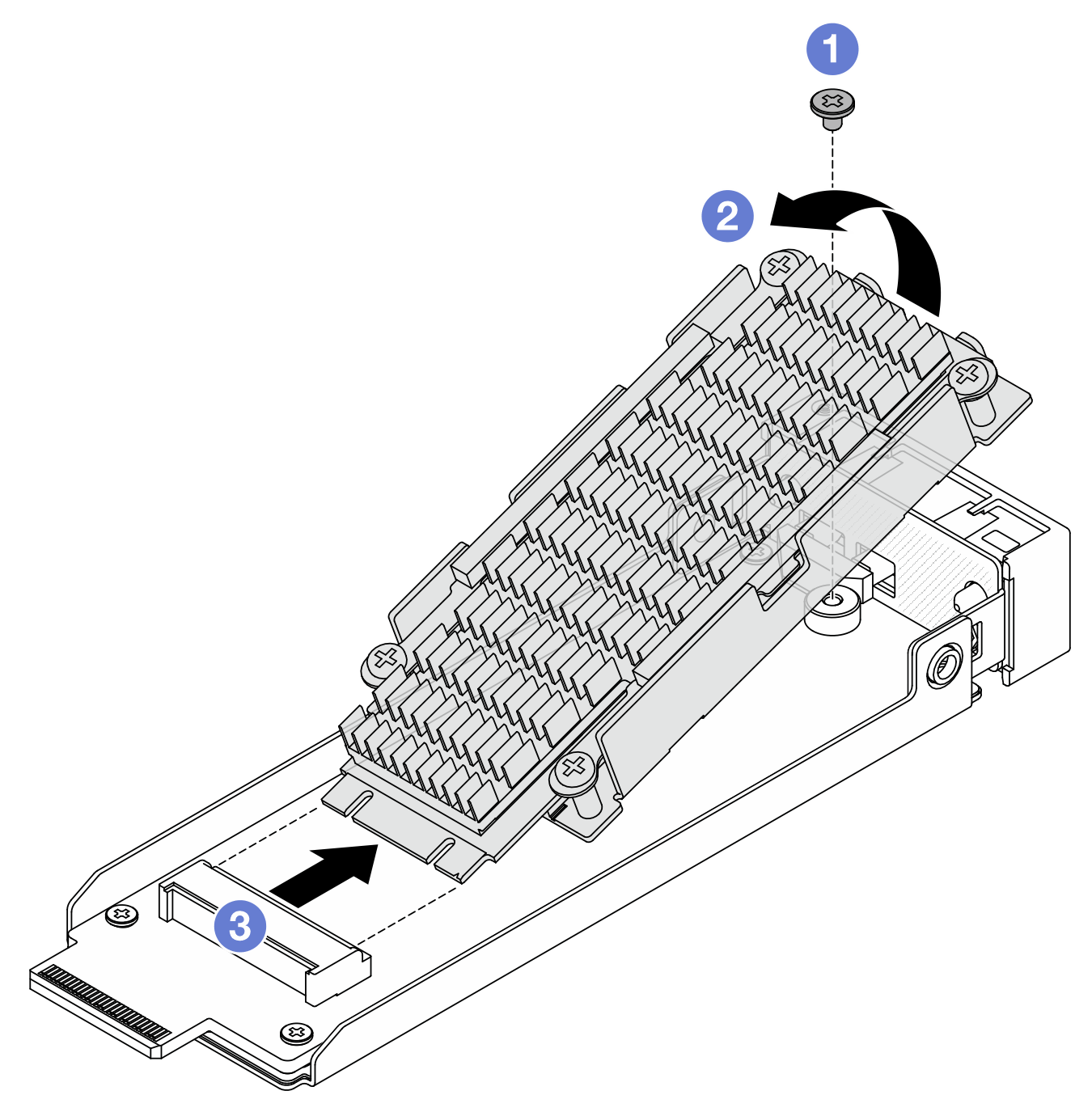

    Figure 1. Retirez l'unité M.2 avec le dissipateur thermique

    1. Desserrez une vis qui fixe l'unité M.2.
    2. Soulevez un côté de l'unité, comme l’indique l’illustration ci-dessus.
    3. Retirez l'unité M.2 de l'emplacement d'interposeur.
  3. Retirez l’interposeur M.2.

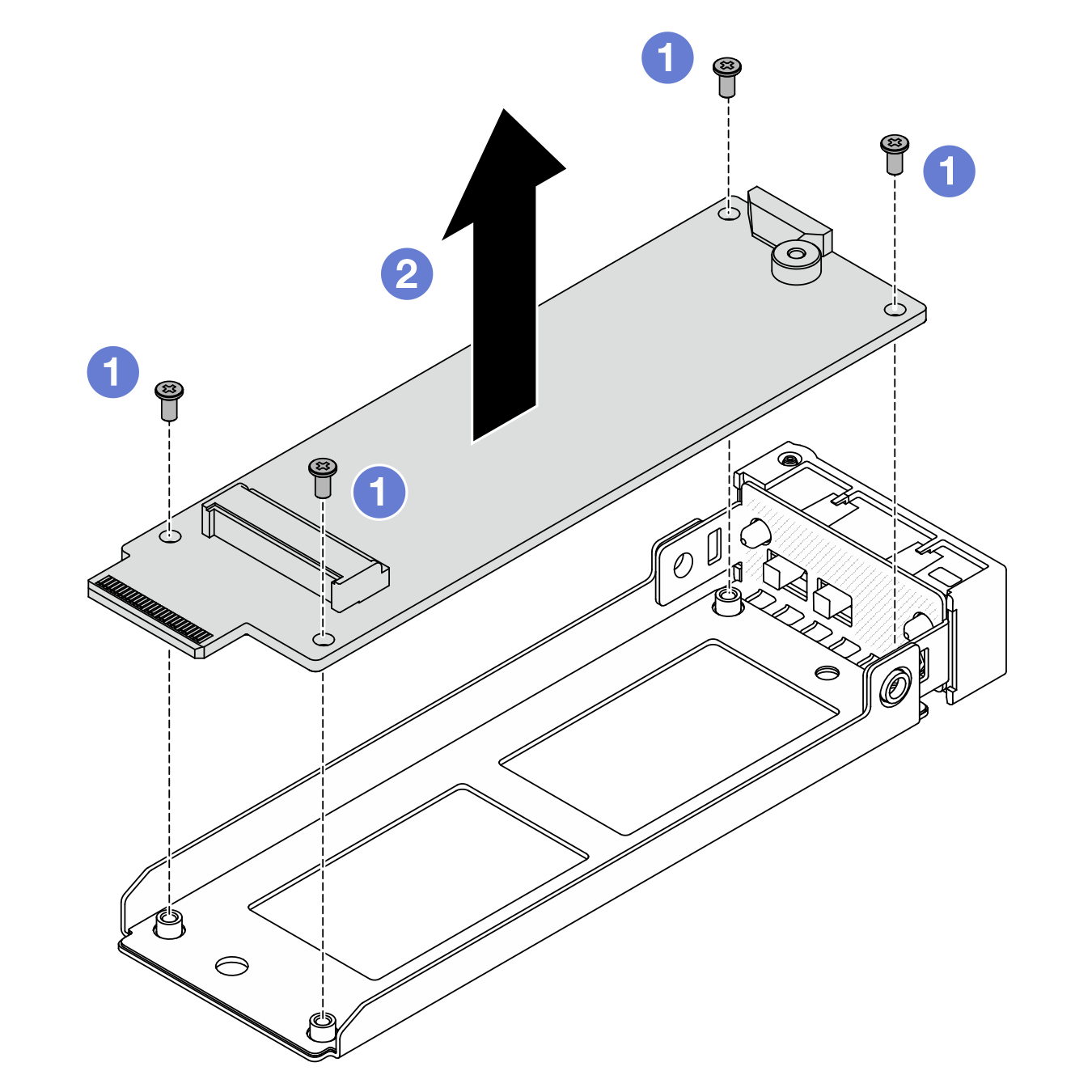

    Figure 2. Retrait de l’interposeur M.2

    1. Desserrez quatre vis qui fixent l'interposeur M.2.
    2. Soulevez l'interposeur afin de le retirer du plateau.
  4. Si nécessaire, séparez l’unité M.2 et le dissipateur thermique.
    Remarque
    Une fois que le dissipateur thermique et la plaque inférieure sont séparés de l’unité M.2, les tampons thermiques usagés ne sont plus réutilisables. Si le dissipateur thermique et la plaque inférieure doivent être réutilisés, nettoyez les résidus de tampon thermique et appliquez de nouveaux tampons thermiques.

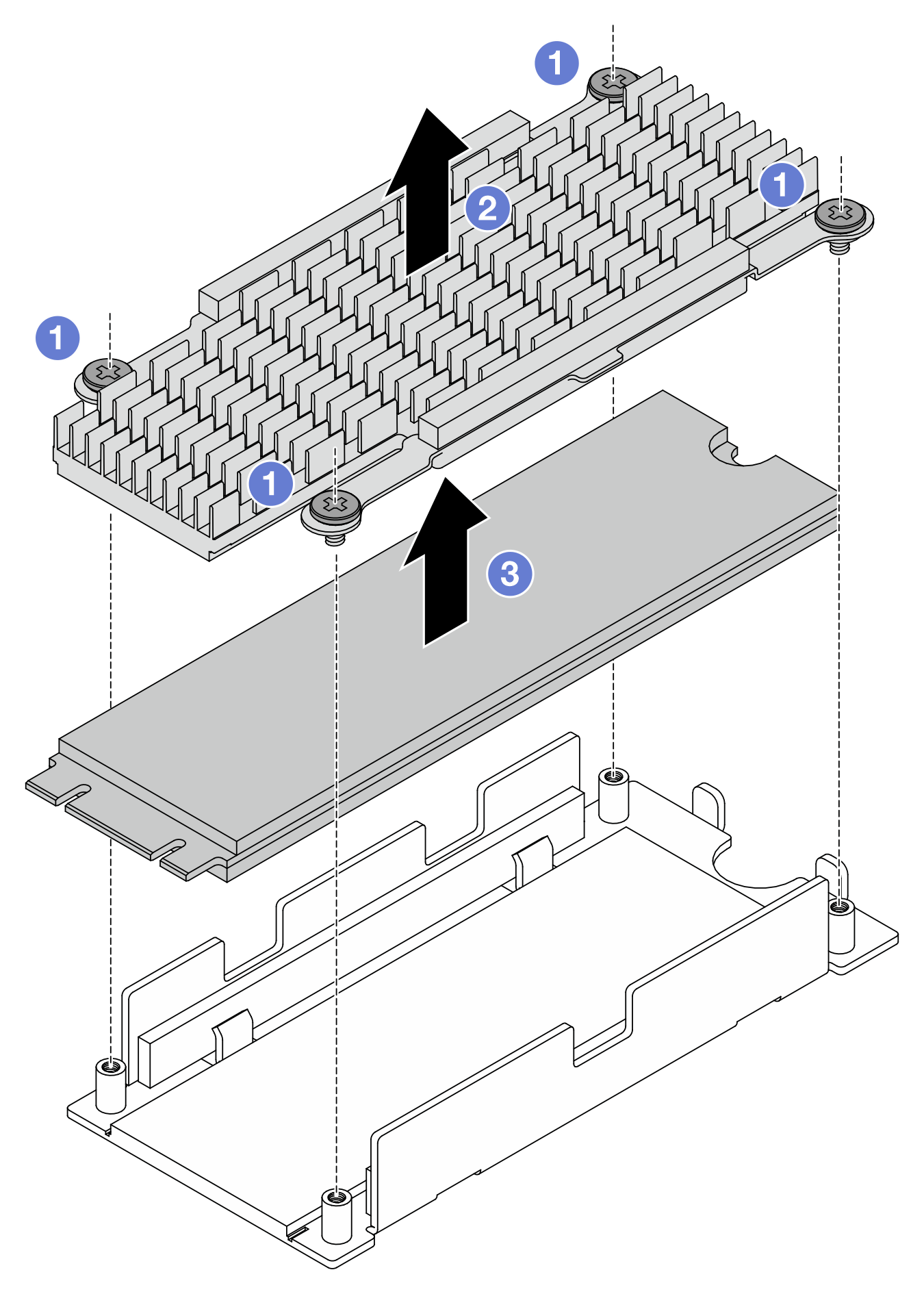

    Figure 3. Retrait de l’unité M.2

    1. Desserrez les quatre vis qui fixent le dissipateur thermique.
    2. Soulevez le dissipateur thermique afin de le retirer de la plaque inférieure.
    3. Soulevez l'unité pour la retirer de la plaque inférieure.
  5. Si la plaque inférieure et le dissipateur thermique doivent être réutilisés, nettoyez les résidus des tampons thermiques.

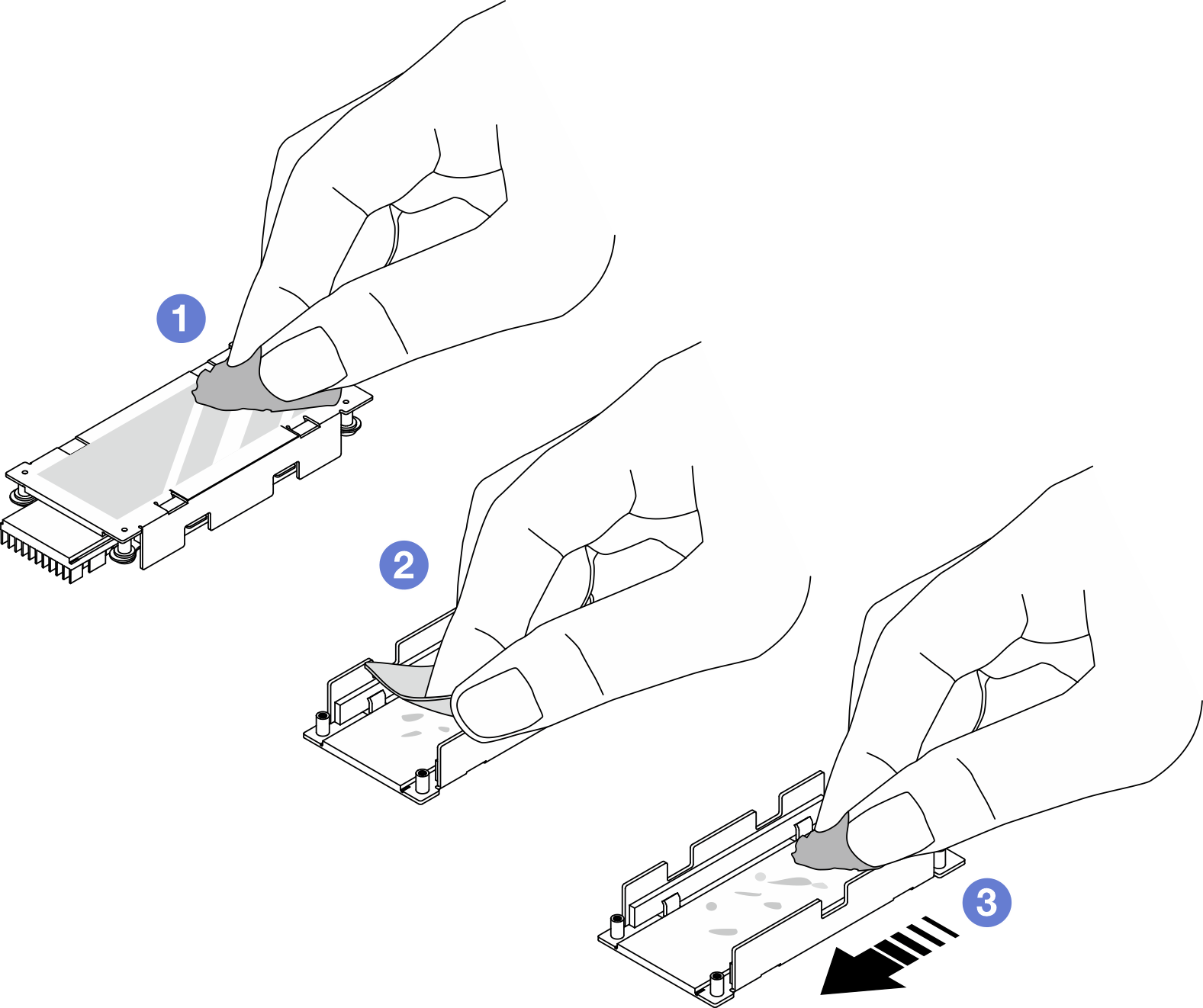

    Figure 4. Nettoyage du dissipateur thermique et de la plaque inférieure

    1. Nettoyez les résidus de tampon thermique à l'arrière du dissipateur thermique à l'aide d'un chiffon imbibé d'alcool.
    2. Décollez le tampon thermique de la plaque inférieure.
    3. Nettoyez les résidus en essuyant dans une direction avec un chiffon imbibé d’alcool.

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
